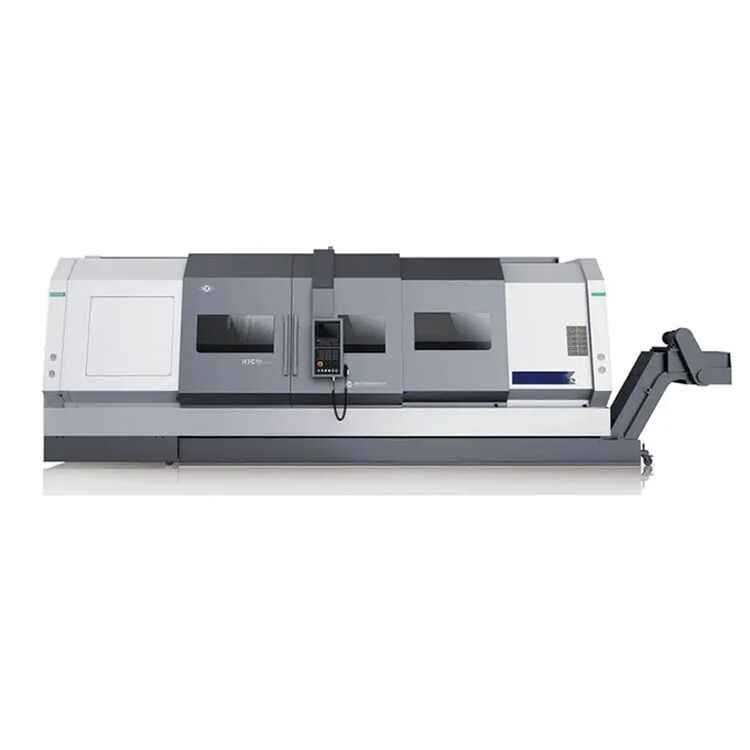

Name: SMTCL Generale Alta precisione FANUC Controllo Slant letto CNC Torno HTC63Q Macchine di ingegneria CNC Torno
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: HTC63Q
Availability: InStock

Casa > prodotti > Macchine del tornio di CNC >

SMTCL Generale Alta precisione FANUC Controllo Slant letto CNC Torno HTC63Q Macchine di ingegneria CNC Torno

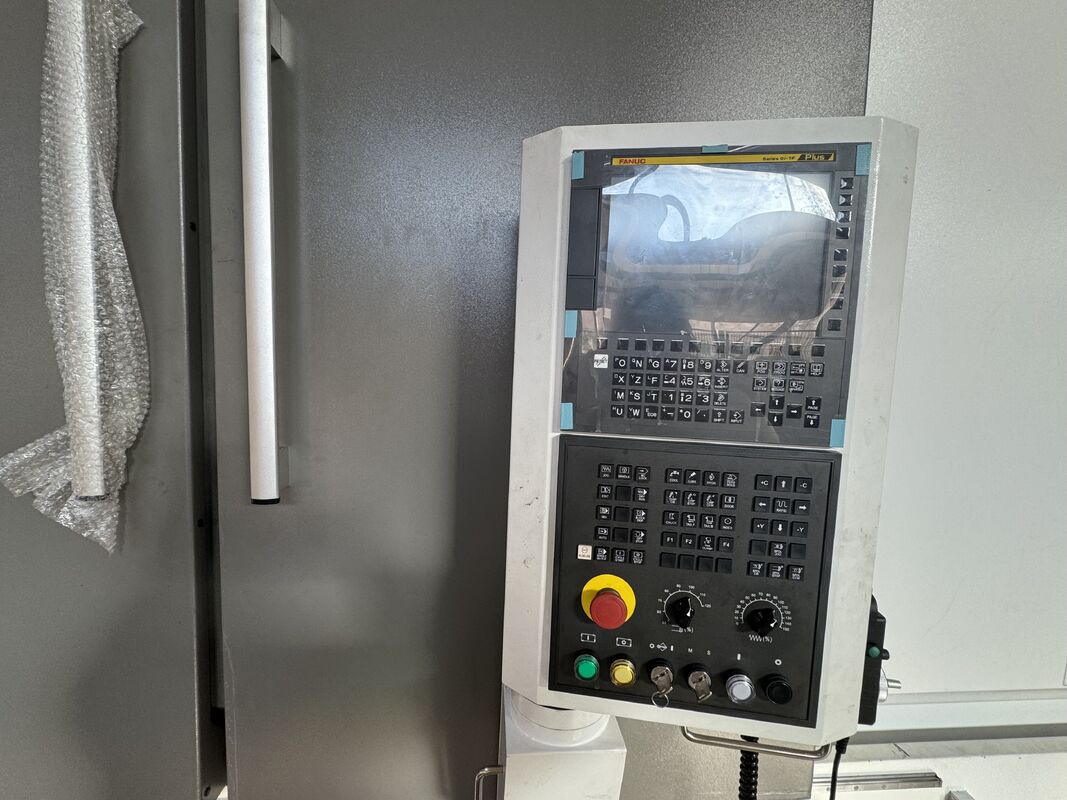

Controllo FANUC generale ad alta precisione

Macchine per l'ingegneria

SMTCL

Luogo di origine:

Cina

Marca:

SYMG SMTCL

Certificazione:

ISO certification

Numero di modello:

HTC63Q

Documento:

3-GT SMTCL HTC50&63&80 CNC ...he.pdf

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Nome del prodotto:

HTC63Q

Diametro di taglio massimo::

630/630 mm

Lunghezza massima di taglio::

1000/1500/2000/3000mm

Diametro massimo dell'altalena sul letto::

∅7000

Diametro di rotazione massimo sullo scivolo::

¢ 600

Diametro del foro dello spinello::

160MM

Diametro massimo della barra::

150 mm

Intervallo di velocità del mandrino::

35-2000 r/min

Diametro standard del mandrino::

12"

Tipo di torretta utensile standard::

Carrello servoutensile orizzontale a 12 stazioni

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

Negoziabile

Imballaggi particolari

Cassa di legno, baule di latta, altro imballaggio per la navigazione.

Tempi di consegna

30-45 giorni

Termini di pagamento

T/T,L/C,Western Union

Capacità di alimentazione

45 insiemi al mese

PRODOTTI RELATIVI

Video

SMTCL CNC Turning Center Long-span Spindle HTC40Hm BMT55 Servo Power Turret CNC Turning Center con asse Y

Ottieni il miglior prezzo

Il macchinario che elabora il tornio di CNC del portautensile lavora la ferrovia a macchina di guida lineare HK500L

Ottieni il miglior prezzo

D300mm Tipo fila di coltello Torni CNC Macchine utensile posta HK45L

Ottieni il miglior prezzo

HK450L/460L inclinava il tornio di CNC della palla del letto lavora l'elaborazione a macchina degli accessori automatici

Ottieni il miglior prezzo

Contattaci

+8613916455787

sales@huidijd.com

86-021-61195255

Contatta ora

Descrizione del prodotto

SMTCL Generale Alta precisione FANUC Controllo Slant letto CNC Torno HTC63Q Macchine di ingegneria CNC Torno 0

Descrizione del prodotto

SMTCL Generale Alta precisione FANUC Controllo Slant letto CNC Torno HTC63Q Macchine di ingegneria CNC Torno

HTC63Q/H/S serie CNC seggiolino di tornio orizzontale adotta la struttura di doppia guida ferroviaria di supporto interno, con grandeL'intera macchina è più rigida quando viene lavorato il foro interno.- una testa a due marce, con una velocità di rotazione elevata e una coppia di taglio elevata.La domanda di macchinari di ingegneria, di automobili, di metallurgia, di fusione e di altre industrie.

Caratteristiche del prodotto

1"Alta precisione"

◆ Vattone e rotaia di guida di alta precisione
◆ Cuscinetti a fusione ad alta precisione
◆Quantificazione degli standard di processo
◆ Regola di griglia di alta precisione

2,Alta efficienza
◆Applicazione del codice modulare del sistema
◆ completa configurazione funzionale, che consenteProduzione intellettuale
◆ Servo-torretta ad alta efficienza
◆ Fusoli di taglio ad alte prestazioni e ad uso pesante

3,Alta rigidità
◆Fabbricazione a partire da materie tessili
◆Fabbricazione a partire da prodotti della voce 8528
◆Spindle ad alta potenza e a grande coppia
◆Carrozzeria per utensili ad alta rigidità

Dettagli del prodotto

Altre macchine per la produzione di materie plastiche

Utilizza viti di alta qualità importate di grado C3 e rotaie di guida di grado H ed è azionato direttamente da servomotori per ottenere un'eccellente precisione di funzionamento

Cuscinetti a cilindro a fusione di alta precisione

Adotta cuscinetti a rulli cilindrici di alta qualità importati di grado P4 e collabora con un fusione ad alta precisione per ottenere un'eccellente precisione di rotazione.

Alta velocità due assi

I due assi utilizzano viti importate e utilizzano la tecnologia di pre-allungamento per garantire un funzionamento rapido e stabile della macchina utensile

Configurazione funzionale completa, che consente
produzione intelligente
Diverse configurazioni di moduli come riposo costante, sotto-spindle, servo tailstock e asse Y possono
Il dispositivo può essere opzionale in base alle diverse esigenze del pezzo di lavoro, può realizzare la lavorazione multi-sequenziale dei pezzi di lavoro e può anche essere dotato di misurazione del pezzo di lavoro, attrezzatura per la misurazione del pezzo di lavoro, attrezzatura per la misurazione del
La Commissione ritiene che il sistema di controllo dei dati sia sufficiente per assicurare l'efficacia del lavoro.

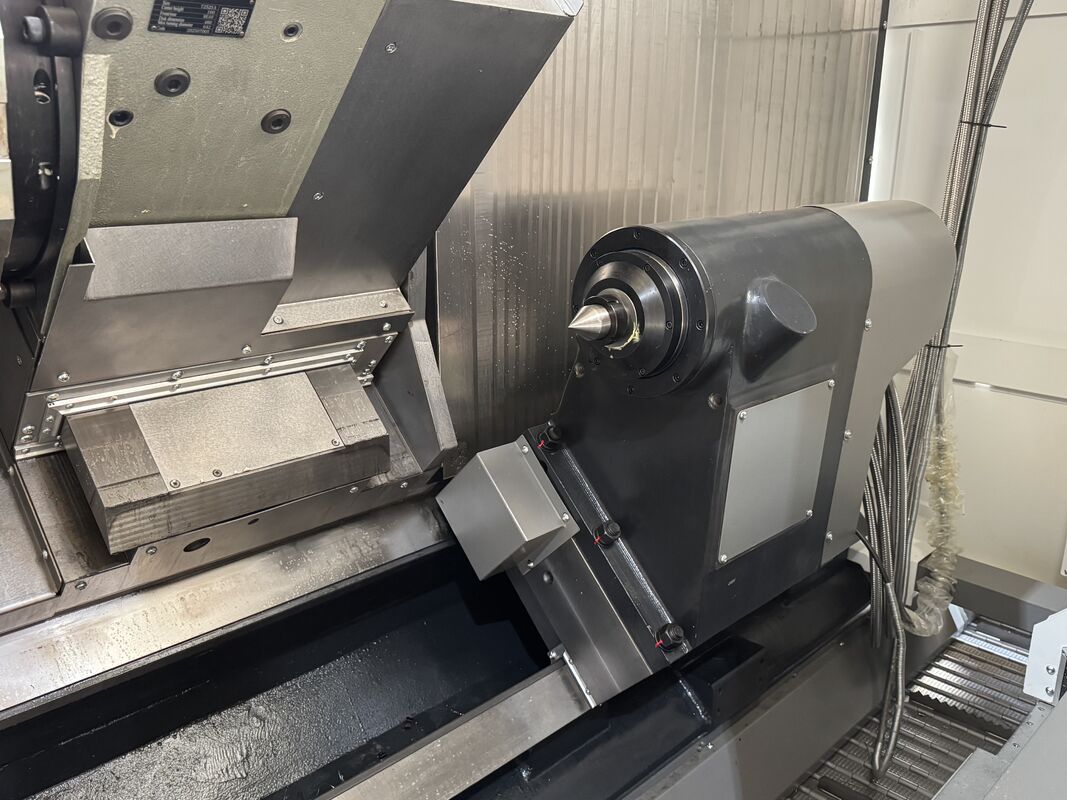

Staglio di coda di piccole spinde
È dotato di una piccola struttura a fusione con coilstock e un rullo conico installato internamente
cuscinetti e cuscinetti a sfera a contatto angolare per migliorare la rigidità di taglio dell'estremità della codae assicurare l'effetto di taglio delle parti a asse lungo.

Letto ad alta rigidità
Il letto è un letto inclinato a 45°, con una struttura a costole ottimizzata e rinforzata all'interno.che migliora efficacemente la rigidità dinamicaL'insieme tra il letto e la testa è raschiato e macinato da una superficie a doppio riposo, che migliora ulteriormente la rigidità di taglio dell'intera macchina.

Parametri del prodotto

Articolo 2	Unità	HTC63Q	HTC63H	HTC63S
Max. diametro di taglio.	mm	Φ630/Φ630	Φ630/Φ800	Φ630/Φ800
Lunghezza massima di taglio	mm	1000/1500/2000/3000	1000/1500/2000/3000	1000/1500/2000/3000
Max. Swing dia. Sul letto.	mm	Φ700	Φ820	Φ820
Max. Swing dia. Over letto spazio	mm	Φ600	Φ650	Φ650

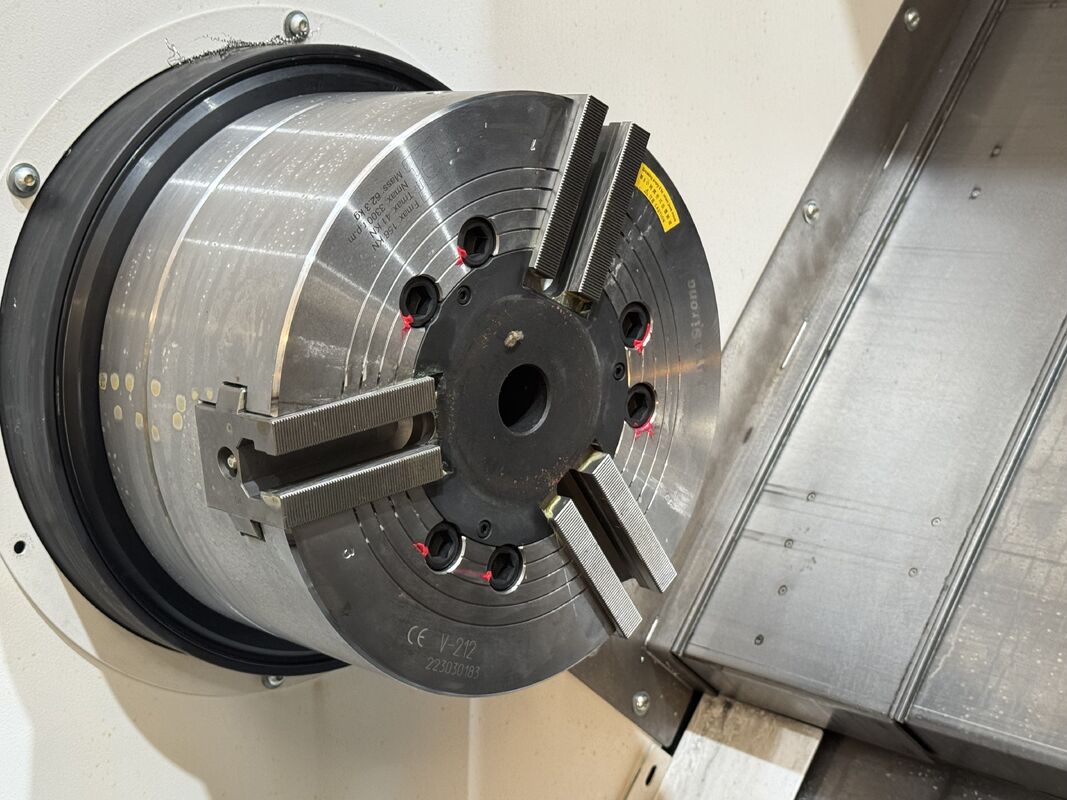

Fusoliera
Modello di naso a fusione	-	A2-11	A2-11	A2-15
Disegno interno del cuscinetto anteriore.	mm	Φ160	Φ160	Φ200
Conico del fusibile e dimensione del foro		1:20;Φ150	1:20;Φ150	1:20;Φ150
Dia. di buco a fusione Max.	mm	Φ104	Φ106	Φ140
Max. Bar dia.	mm	Φ85	Φ88	Φ125
Dialettro di scatto standard.	centimetro	12"	15"	18"
Intervallo di velocità dello spinello	r/min	35-2000	35-2000	35-2000
Torsione massima dello spinello	Nm	1250	1900	3800
Serie di velocità del mandrino		di cilindrata superiore a 50 cm3	di cilindrata superiore a 50 cm3	di cilindrata superiore a 50 cm3
Potenza di uscita del motore principale continua/30 min.	kW	20/30	22/26	30/37
Asse X/Z
Velocità di attraversamento rapida dell'asse X	mm	15	12	12
Velocità di attraversamento veloce dell'asse Z	mm	15	12	12
Viaggio sull'asse X	mm	320	430	430
Viaggio sull'asse Z	mm	1100/1600/2100/3100	1050/1550/2050/3050	1050/1550/2050/3050
Fabbricazione
Viaggi di coda	mm	900/1400/1900/2900	850/1350/1850/2850	850/1350/1850/2850
Metodo di azionamento a coda		Trascinamento della sella	Trascinamento della sella	Trascinamento della sella
Viaggio a manica di coda	mm	150	180	180
Dia della manica della coda.	mm	Φ160	Φ180	Φ180
Conicità della coda conicità del foro		Morse 5#	Morse 6#	Morse 6#

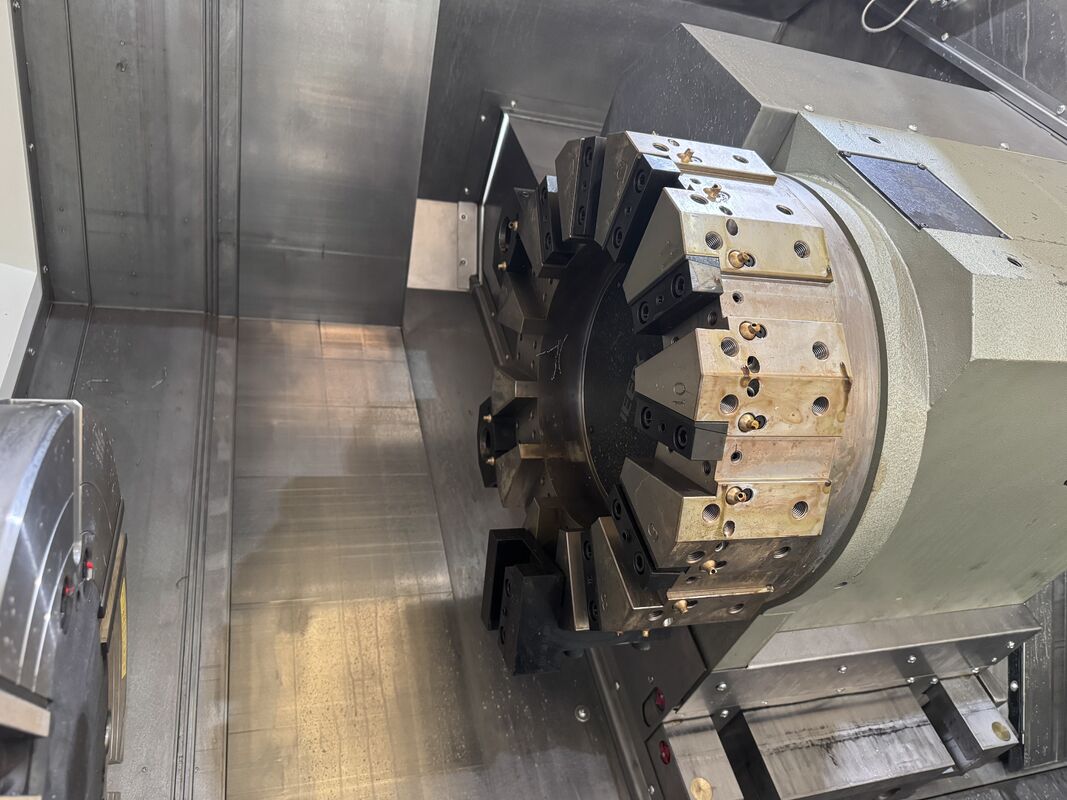

Torretta utensile
Forma della torretta utensile		12 stazioni di servo utensili orizzontali	12 stazioni di servo utensili orizzontali	Carrozzeria idraulica orizzontale per utensili a 12 stazioni
Altezza centrale	mm	160	160	160
Dimensioni degli attrezzi	mm	32×32	32×32	32×32
Se potessi scegliere lo strumento vicino	mm	- Sì, sì.	- Sì, sì.	- Sì, sì.
Capacità massima di carico
Fabbricazione a partire da pezzi di plastica	kg	800	800/2000	1000
Fabbricazione a partire da pezzi di ferro o di acciaio	kg	1300	2000	3000
Altri
Distanza tra il centro dello spinello e il pavimento	mm	1085.5	1160	1160
Peso della macchina	kg	7000/8500/10000/12500	13000/16000/19000/22000	13000/16000/19000/22000

Il nostro servizio

Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna

Perché scegliere noi

◆ Senso della qualità, le richieste dei clienti vengono prima di tutto
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione

Su di noi

SMTCL Generale Alta precisione FANUC Controllo Slant letto CNC Torno HTC63Q Macchine di ingegneria CNC Torno 1

Benvenuti a visitarci!

Shanghai HD M&E Tech Co., Ltd è situata a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.

La nostra fabbrica ha più di 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!

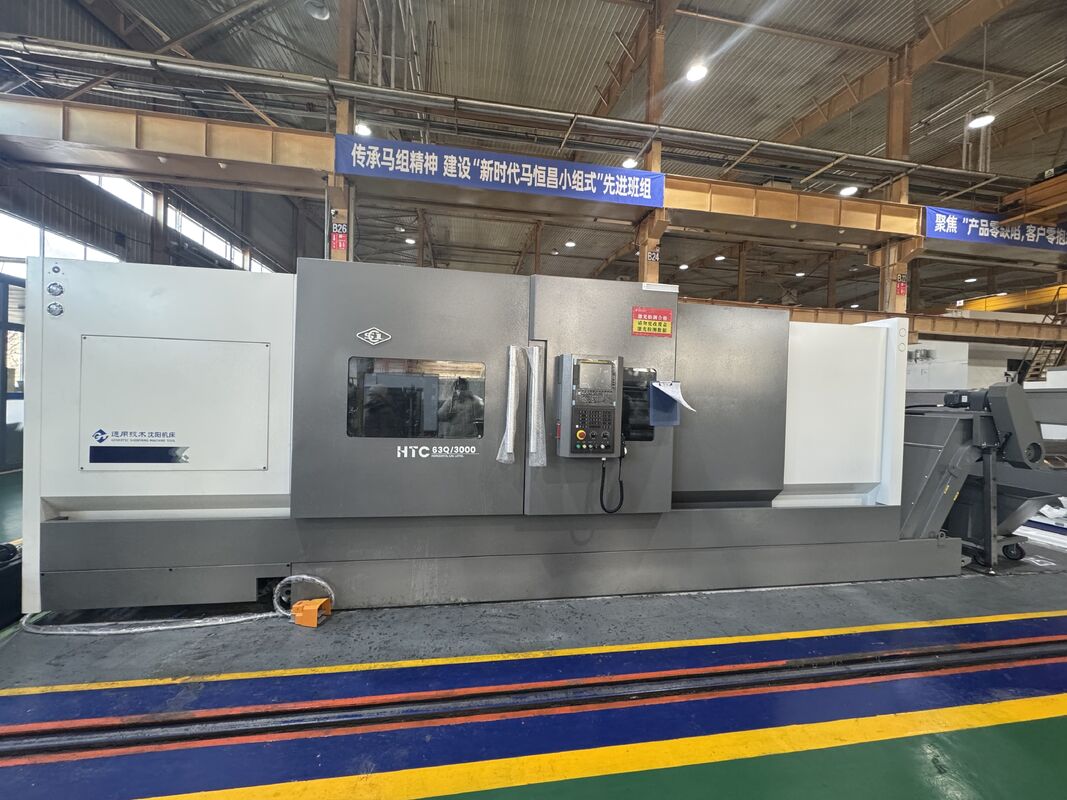

La nostra fabbrica

SMTCL Generale Alta precisione FANUC Controllo Slant letto CNC Torno HTC63Q Macchine di ingegneria CNC Torno 2

Domande frequenti

D. Lei è una società commerciale o produttiva?

Siamo un'azienda di produzione.

Q2. Quali sono i principali prodotti della vostra azienda?

Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.

Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?

Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.

D4: Quali sono i termini di garanzia?

Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.

Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente

D6: Perché scegliere la vostra azienda?

I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.

Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?

Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.

D8: Quali sono i termini di pagamento?

T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
