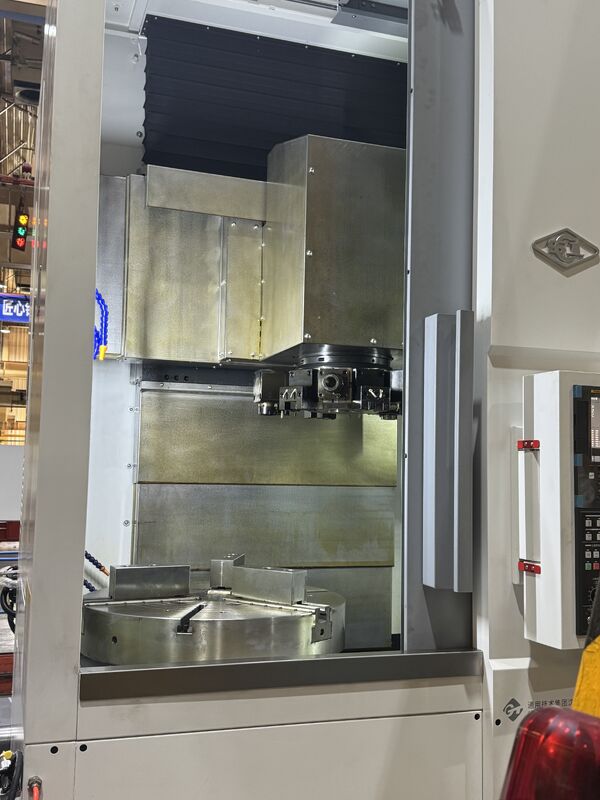

SMTCL Max.cutting Diametro 500mm Verticale CNC Torno di fresatura Combo T6 Verticale CNC Torno per la lavorazione del disco di freno
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | Serie T6 |
|---|---|---|---|
| Nome: | Macchine a tornio CNC verticali | sistema di controllo: | SIEMENS GSK FANUC (opzionale) |
| Diametro massimo di taglio: | Φ850 | Diametro massimo dell'oscillazione: | Φ1000 |
| Altezza massima di taglio: | 850 | Corsa dell'asse X: | 480 |
| Corsa dell'asse Z: | 850 | Torretta: | Servo-torretta orizzontale a 8 posizioni |
| Evidenziare |
Trattamento del disco del freno,Combo di fresatura a tornio CNC verticale,Diametro di taglio massimo 500 mm |
||
Descrizione del prodotto
Il tornio verticale CNC della serie T6-Q è conveniente, facile da usare, con elevata rigidità e stabilità, supporta parti funzionali di alta qualità domestiche, piccola superficie, ampia gamma di lavorazione,ampiamente utilizzati nell'industria automobilistica, industria generale, macchinari da costruzione e altre industrie di lavorazione. T6-H serie torno verticale CNC è la nostra nuova struttura tecnologica aggiornata della terza generazione di nuovo torno verticale CNC,con un'eccellente rigidità, stabilità e precisione di lavorazione, supportando parti funzionali di alta qualità importate, ampiamente utilizzate nelle nuove industrie energetiche, automobilistiche, dei cuscinetti e altre industrie di lavorazione,fornire ai clienti un'esperienza eccellente.
- 1,Alta rigidità
- Struttura di letto rigido
- Colonna ad alta rigidità e lunghezza
- Struttura della rotaia guida ad alta rigidità
- 2,Alta stabilità
- Disposizione simmetrica
- Discarica di gran chip letto angolare
- 3,Alta precisione e elevata efficienza
- Portatore di utensili ad alta efficienza
- Sistema di alimentazione e fusione ad alte prestazioni
- 4"Alto costo di prestazione"
- Sono disponibili diverse opzioni di configurazione
- Funzione efficiente e intelligente
- Configurazione ragionevole dei componenti funzionali
- 5Facile da usare
- Ottimizzare l'altezza e la distanza di alimentazione

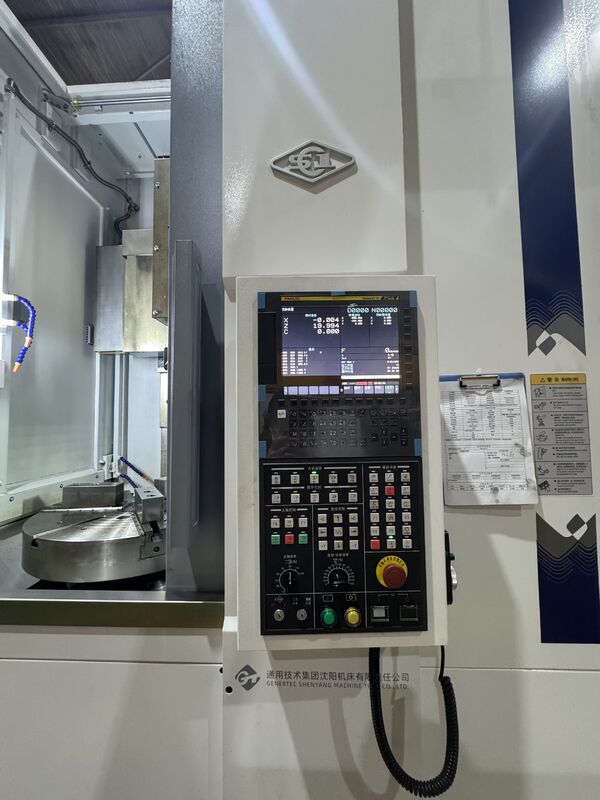

- Pannello di controllo di altezza moderata
Struttura del corpo ad alta rigidità
Le superfici di contatto principali sono tutte risolte con un sistema di graffatura, che consente di mantenere la precisione e la stabilità durante il taglio pesante.
Colonna a grande spazio con elevata rigidità
Solid, anti-vibrazione, anti-trasformazione, più adatto alla torretta verticale e alla torretta integrata.
Struttura della guida ad alta rigidità
L'asse X & Z utilizza una guida a rollo di rivestimento, ha una forte capacità di taglio estremo.
Carrozzeria con rivestimento a chip a grande angolo
Il grado di base del corpo è di 23° e 27°, evita l'accumulo di frammenti, risciacquo dei frammenti in modo regolare, migliora la stabilità di lavorazione
Sistema di alimentazione e di fusione funzionante
Lo spinello comprende preziosi cuscinetti importati, il salto assiale conico è di 0,003 mm, particolarmente adatto per pezzi con alta durezza e taglio pesante,ridurre notevolmente le vibrazioni e gli errori di calore durante il processo di lavorazione, la macchina ha un basso tasso di errore e un'elevata efficienza

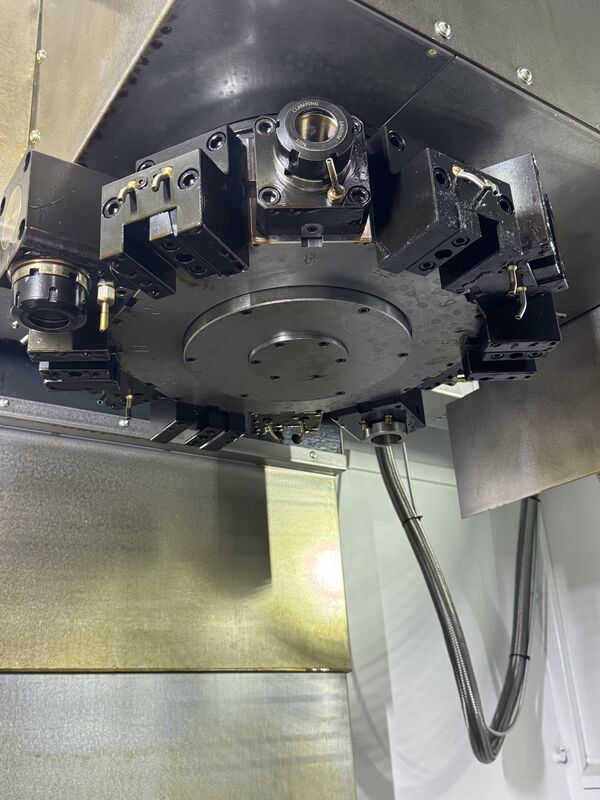

Torretta servo, torretta verticale, torretta integrata
◆ Può scegliere la torretta di potenza a 0 ° e 90 ° per fare perforazione, fresatura e tappatura a seconda della domanda
◆ La torretta verticale può ottenere una elevata rigidità, utilizzare servo rotativo, blocco idraulico, stabile e nella posizione giusta, specialmente adatto per la lavorazione di presa interna profonda
| Articolo | Unità | T6- 35H | T6-50H | T6-60H | T6-85H |
| Grado di precisione | IT6 | IT7/IT6 | IT7/IT6 | IT7/IT6 | |
| Parametri tecnici | |||||
| Diametro di taglio massimo | mm | Φ350 | Φ500 | Φ600 | Φ850 |
| Diametro massimo dell'oscillazione | mm | Φ500 | Φ650 | Φ700 | Φ1000 |
| Max.altezza di taglio | mm | 350 | 500 | 650 | 850 |
| Fusoliera | |||||
| Fusoliera e conico | A2-8 | A2-8 | A2-11 | A2-11( A2-15) | |
| Dimensioni standard del volante | centimetro | 10( 12) | 12( 15, 18) | 15( 18, 21) | 21( 24, 32) |
| Velocità massima del mandrino | R/min | 3000 | 1500/2500 | 1100/2500 | 1100/1500 |
| Torsione massima del mandrino | N/M | 472 | 771 | 1158/1160 | 1910 |
| Potenza di uscita del motore principale continua/30 min | KW | 15/18.5 | 18.5/26 | 18.5/26/22/30 | 22/30 |
| XZaxis | |||||
| Traverso rapido dell'asse X | m/min | 30 | 18/20 | 18/20 | 18/20 |
| Traverso rapido dell'asse Z | m/min | 30 | 18/20 | 18/20 | 18/20 |
| Percorso dell'asse X | mm | 200 | 290 | 330 | 480 |
| Percorso dell'asse Z | mm | 400 | 530 | 653 | 850 |
| Torretta | |||||
| Tipo | Servo-torretta orizzontale a 8 posizioni | Servo-torretta orizzontale a 8 posizioni | Servo-torretta orizzontale a 8 posizioni | Servo-torretta orizzontale a 8 posizioni | |
| Altezza centrale | mm | 100 | 100 | 125 | 160 |
| Posizionamento di ripetizione rotativa della torretta | ️ "" | ± 16 | ± 16 | ± 16 | ± 16 |
- Senso di qualità, le richieste dei clienti vengono prima di tutto.
- 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
- Produttore ad alta tecnologia con capacità di ricerca e progettazione
- Sistema di approvvigionamento stabile e maturo
- Giovani venditori attivi e ingegneri per servizi istantanei ((24 ore online)
- Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
- Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzare la produzione
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd è situata a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha più di 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!
D. Lei è una società commerciale o produttiva?
Siamo un'azienda di produzione.
Q2. Quali sono i principali prodotti della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.
Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.
D4: Quali sono i termini di garanzia?
Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
D6: Perché scegliere la vostra azienda?
I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.
D8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
