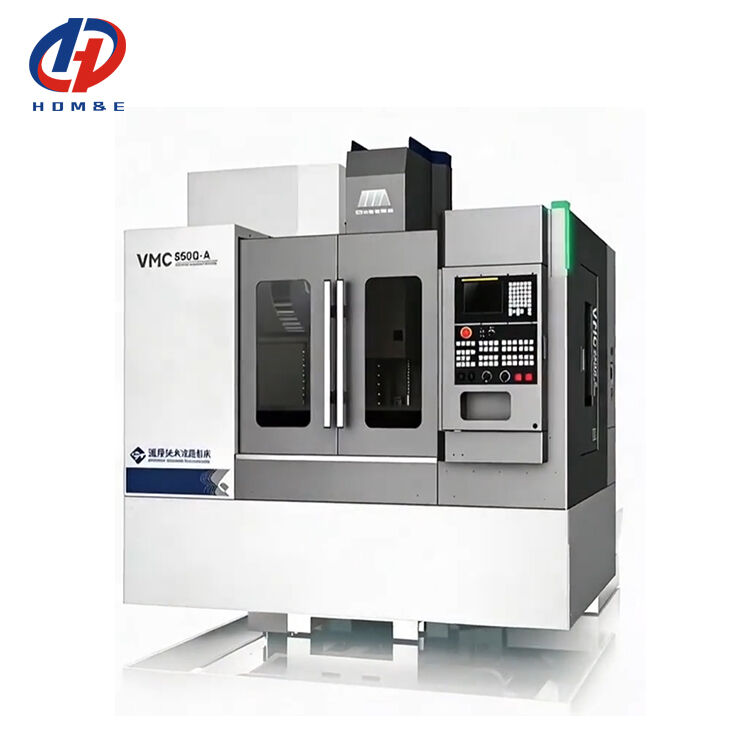

SMTCL Prodotto più venduto FANUC 10000rpm VMC850Q-A Centro di lavorazione verticale a 4 assi con giradischi
Dettagli del prodotto
| Tipo:: | verticale | Sistema di controllo CNC:: | FANUC, Siemens |
|---|---|---|---|
| Velocità di avanzamento (mm/min):: | 1 - 10000 mm/min | Accuratezza di posizionamento (mm) u:: | 0,006 |
| Ripetibilità (X/Y/Z) (mm):: | 0,004 | Potenza motore mandrino (kW):: | 11/11 |
| Capacità del magazzino utensili:: | 24 | Dimensione del tavolo (L×W): | 1000x500mm |
| Marchio:: | SYMG, SMTCL | Corsa dell'asse X: | 850 mm |
| Corsa dell'asse Y: | 500 mm | Corsa dell'asse Z: | 540 mm |
| Evidenziare |
FANUC 10000rpm centro di lavorazione verticale,centro di lavorazione verticale di CNC di 4 assi,VMC850Q-A centro di lavorazione del giradischi |
||
Descrizione del prodotto
Principali parametri tecnici
| Articolo | Unità | VMC850Q-A | |
|---|---|---|---|
| Capacità | Percorso dell'asse X | mm | 850 |
| Percorso dell'asse Y | mm | 500 | |
| Percorso dell'asse Z | mm | 540 | |
| Fusoliere a superficie del tavolo | mm | 120-660 | |
| Fusoliera a superficie di colonna | mm | 640 | |

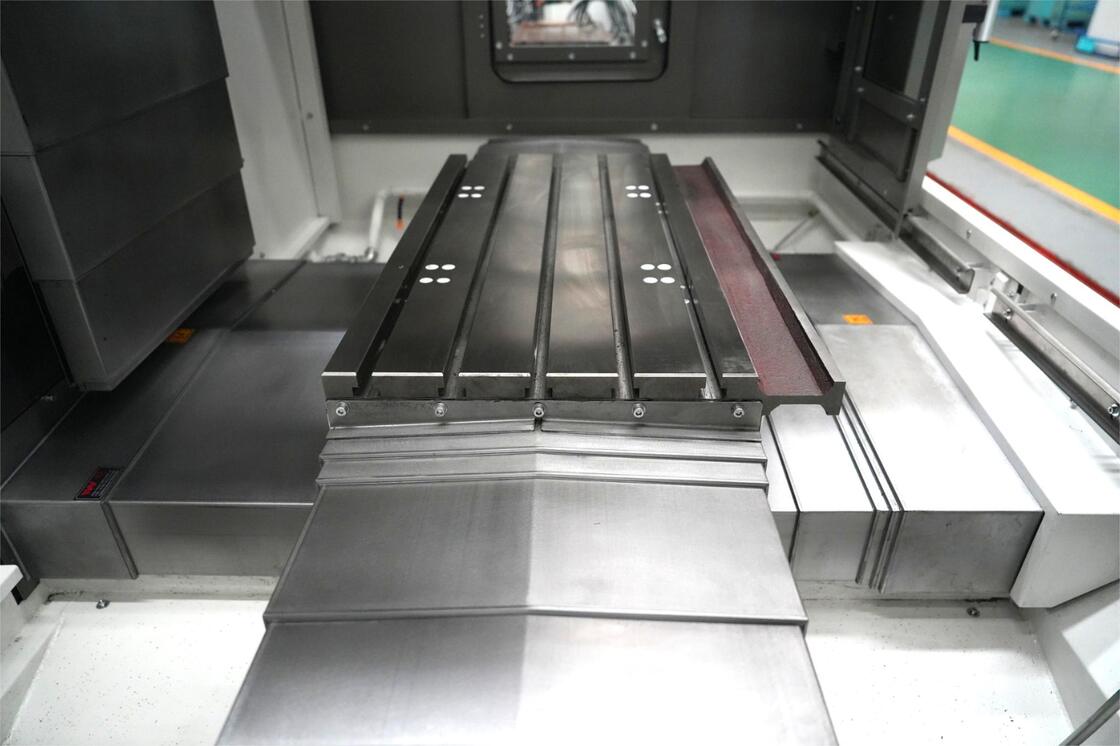

| Tavolo di lavoro | Dimensione del tavolo (L×W) | mm | 1000×500 |
| Carico massimo sul tavolo | kg | 600 | |
| Dimensione della fessura in T | mm | 18×5 | |
| Fusoliera | Velocità del mandrino | rpm | 10000 |
| Fusoliera conica/fusoliera a fusole | mm | 7/24 conico | |
| BT1 commercio | |||
| Motore a fusione | kW | Il Signore, 15/11 | |
| Torsione di uscita massima | N.m. | 52.5/95.5 | |
| Tipo di azionamento a fusione | Cintura dentale sincrona | ||
| Tasso di alimentazione | X,Y,Z velocità di percorrenza | M/min | 48/48/48 |
| Frequenza massima di alimentazione di taglio | M/min | 20 | |
| A.T.C. | Capacità di stoccaggio degli attrezzi | pc | Tipo di braccio 24 |
| Diametro massimo dello strumento | mm | 150(80) | |
| Lunghezza massima dello strumento | mm | 300 | |
| Tempo di sostituzione dell'utensile (T-T) | seg. | 2.5 | |
| Accuratezza | Precisione di posizionamento X/Y/Z | mm | 0.008/0.006/0.006 |
| Posizionamento della ripetibilità X/Y/Z | mm | 0.005/0.004/0.004 | |
| Altri | Dimensioni globali ((L × WxH) | mm | 2940 × 3450 × 3050 |
| Peso netto della macchina | kg | 5100 | |
| Necessità di potenza totale | KVA | 18 | |

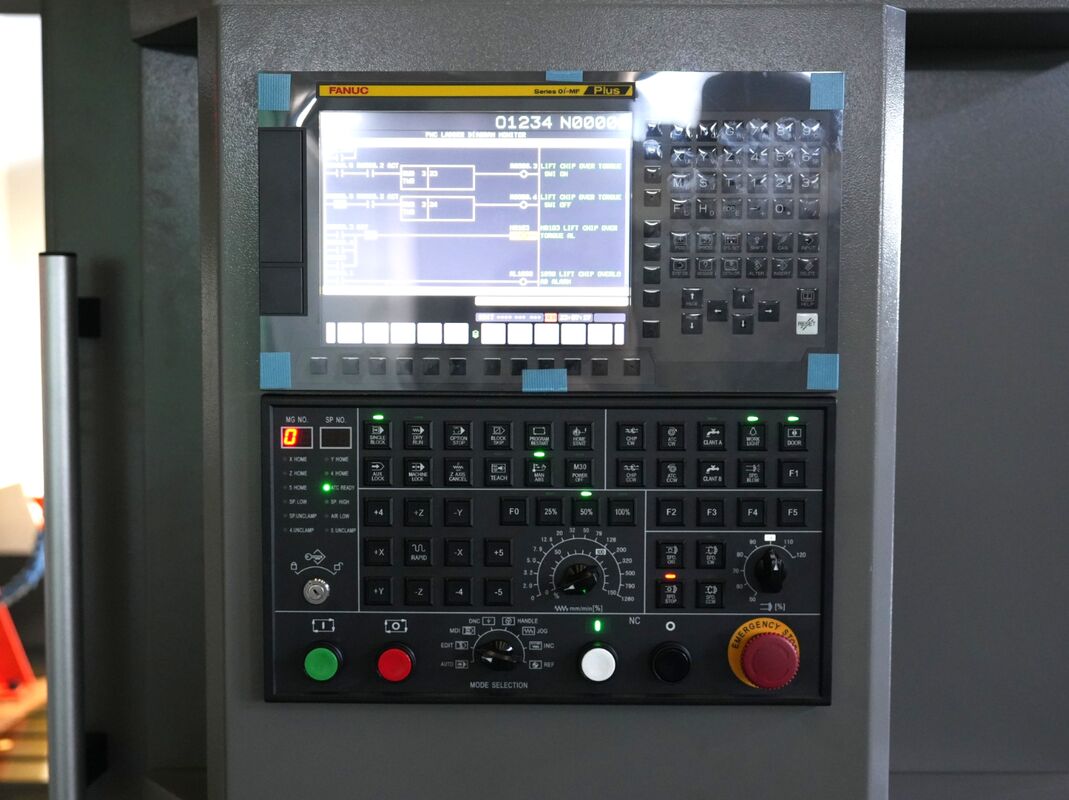

- Sistema di controllo FANUC OI-MF TYPE (5)

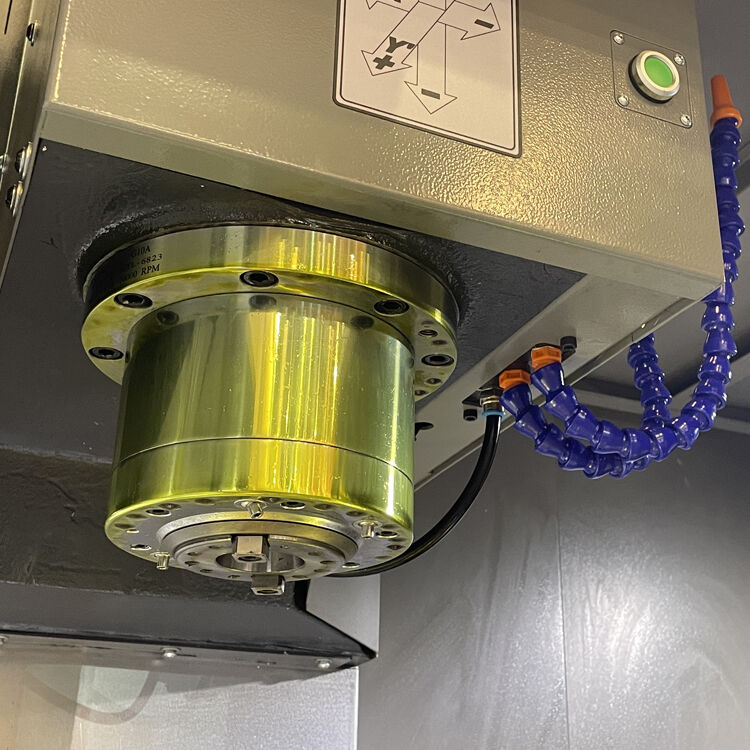

- Spindle a 10000 giri al minuto, cintura collegata
- 24 magazzino di strumenti per manipolatori a disco
- Serbatoio dell'acqua + chip di lavaggio del letto
- Pistola d'aria pulita, luce di funzionamento, luce di avvertimento
- Sistema Fanuc Oi-MF TAPE
- Sistema Fanuc Oi-MF TAPE
- Sistema CNC Siemens 828D
- Collegamento diretto 12000 giri/minato
- 16000 giri al minuto, 24000 mandrini motorizzati
- giradischi a 4 assi
- raffreddamento all'interno di 2MPa, 3MPa, 5MPa, 7MPa
- Separatore olio-acqua
- Rimuotore di frammenti di catena
- Pistola ad acqua pulita
- Ispezione degli utensili e dei pezzi da lavorare
- porta automatica
- Serratura della porta di sicurezza
- Armadio elettrico e aria condizionata
La precisione della macchina attua la norma di accettazione GB/T18400.2-2010 Norma di accettazione per la precisione di posizionamento della macchina utensile e la precisione di posizionamento ripetuto GB/T18400.4-2010
| Articoli di ispezione | Standard di fabbrica | |
|---|---|---|
| Precisione di lavorazione | IT6 | |
| Precisione di posizionamento | Asse X (mm) | 0.008 |
| Asse Y (mm) | 0.006 | |
| Asse Z (mm) | 0.006 | |
| Precisione di posizionamento ripetuta | Asse X (mm) | 0.005 |
| Asse Y (mm) | 0.004 | |
| Asse Z (mm) | 0.004 | |
Configurazione principale della macchina utensile e elenco delle parti acquistate
| Articolo | Specificità | Marchio | Commenti |
|---|---|---|---|
| Sistema CNC | FANUC Oi-MF PLUS TYPE (5) | FANUC | |
| Motore principale | βiI 8/12000-B | FANUC | |
| Motore ad asse X | βiSc 12/3000-B | FANUC | |
| Motore dell'asse Y | βiSc 12/3000-B | FANUC | |
| Motore ad asse Z | βiS 22B/3000-B | FANUC | |
| cuscinetti a vite per asse X | 30×62×15 | NSK/FAG/NACHI/NTN | |
| Cuscinetto a vite per asse Y | 30×62×15 | NSK/FAG/NACHI/NTN | |
| Cuscinetto a vite per asse Z | 30×62×15 | NSK/FAG/NACHI/NTN | |
| per la fabbricazione di apparecchiature per il trasporto di veicoli | φ40×16,C3 | THK/PMI/HIWN | |
| per la fabbricazione di apparecchiature per la trasmissione di dati | φ40×16,C3 | THK/PMI/HIWN | |
| per la fabbricazione di apparecchiature per la trasmissione di dati | φ40×16,C3 | THK/PMI/HIWN | |
| Strada di guida dell'asse X | 35 | THK/REXROTH/PMI/HIWN | |
| Strada di guida dell'asse Y | 45 | THK/REXROTH/PMI/HIWN | |
| Strada di guida dell'asse Z | 45 | THK/REXROTH/PMI/HIWN |
- Senso di qualità, le richieste dei clienti vengono prima di tutto.
- 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
- Produttore ad alta tecnologia con capacità di ricerca e progettazione
- Sistema di approvvigionamento stabile e maturo
- Giovani venditori attivi e ingegneri per servizi istantanei ((24 ore online)
- Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
- Il nostro principio di progettazione struttura: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd è situata a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha più di 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!
Siamo un'azienda di produzione.
Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.
Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.
Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
