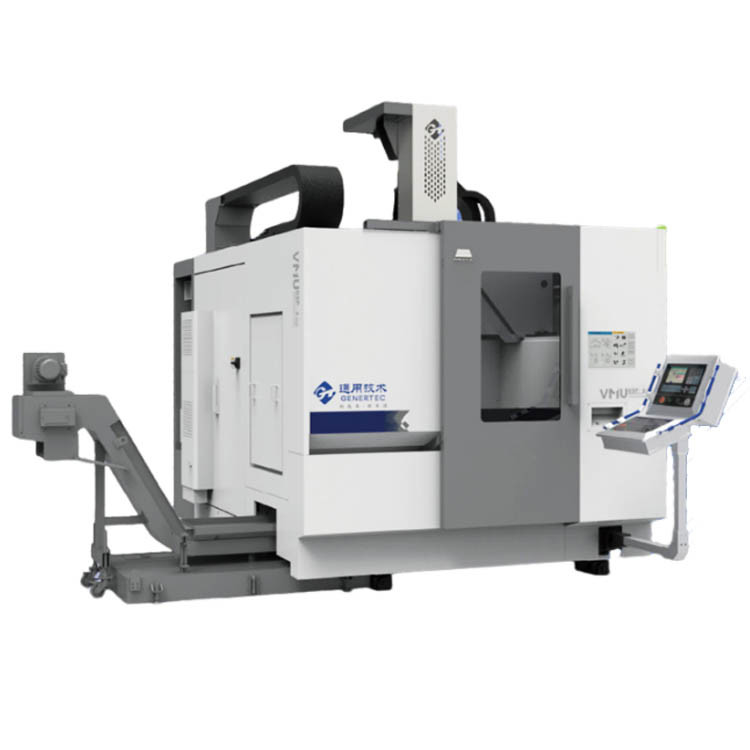

SMTCL 5 Asse Centro di lavorazione verticale VMU80P Centro di lavorazione di colonne di letto di pietra fusa minerale artificiale
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | VMU 80P |
|---|---|---|---|

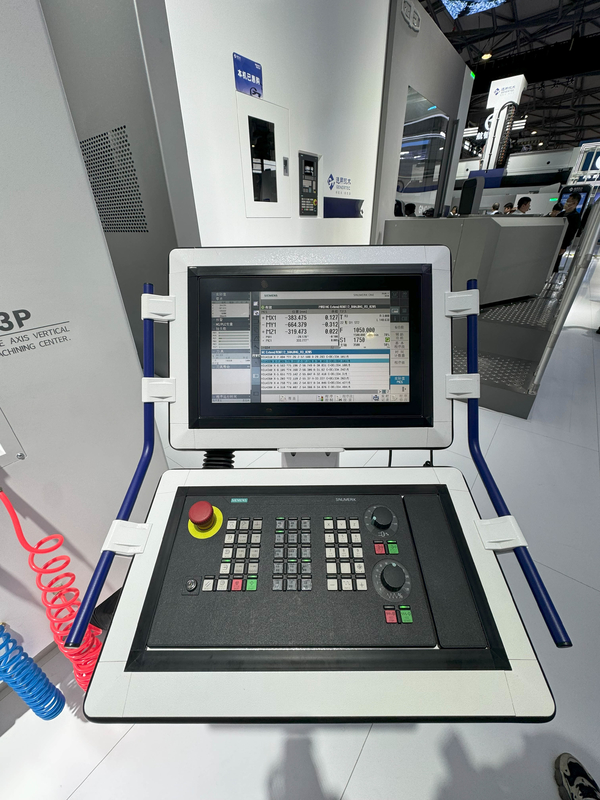

| Nome: | Centrale di lavorazione verticale a 5 assi | Sistema di controllo: | SIEMENS GSK FANUC (opzionale) |
| Viaggio massimo dello skateboard sull'asse X: | 800 mm | Viaggio massimo del raggio -asse Y: | 800 mm |
| Viaggio massimo dello spinello -asse Z: | 550mm | Viaggio di Un-asse: | ± 130° |
| Viaggio di C-asse: | n×360° | ||
| Evidenziare |
Colonna 5 Centro di lavorazione dell'asse,Centrale di lavorazione verticale a 5 assi,Centro di lavorazione verticale VMU80P |
||
Descrizione del prodotto

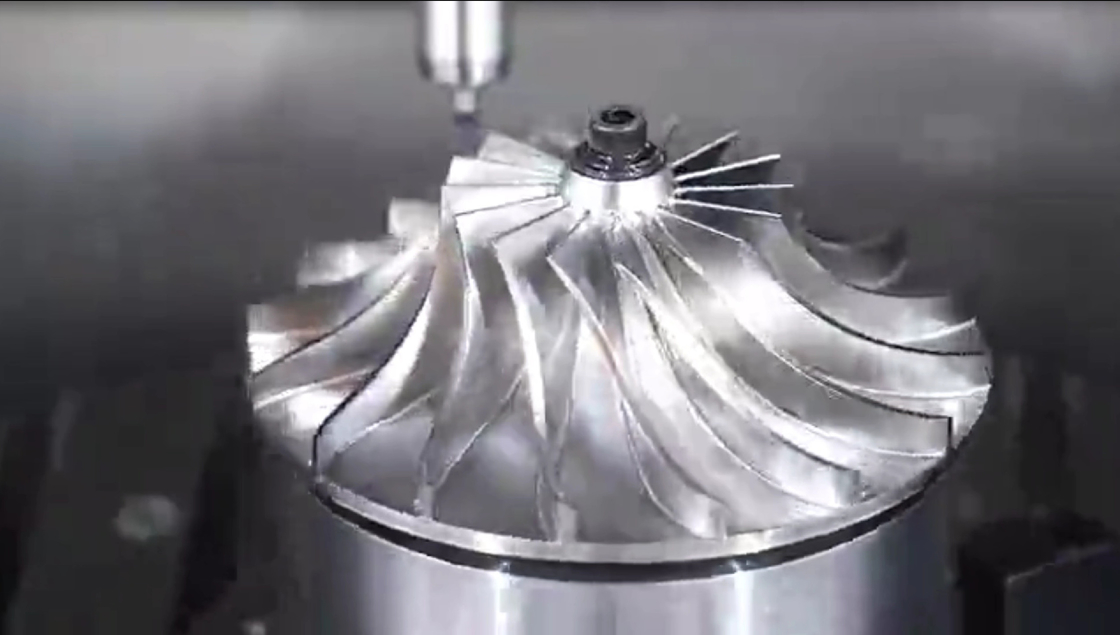

Il prodotto è adatto per la lavorazione di parti dalla forma complessa nei settori energetico, degli stampi, automobilistico e di altro tipo. Si tratta di un centro di lavoro verticale a cinque assi ad alte prestazioni sviluppato in modo indipendente da General Technology Group. Velocità di movimento rapido dell'albero lineare del prodotto fino a 60 m/min, accelerazione fino a 1 g, albero rotante azionato da motore torque, velocità superiore a 50 giri/min, le prestazioni dinamiche della macchina sono eccellenti. La colonna del letto è realizzata in materiale lapideo artificiale minerale, che presenta un'eccellente soppressione delle vibrazioni e resistenza alla deformazione termica. Le caratteristiche di alta velocità, alta precisione ed elevata rigidità, ricca configurazione e potente funzione di collegamento a cinque assi possono soddisfare le diverse esigenze dei clienti.
| Articolo | Unità | VMU80P | |

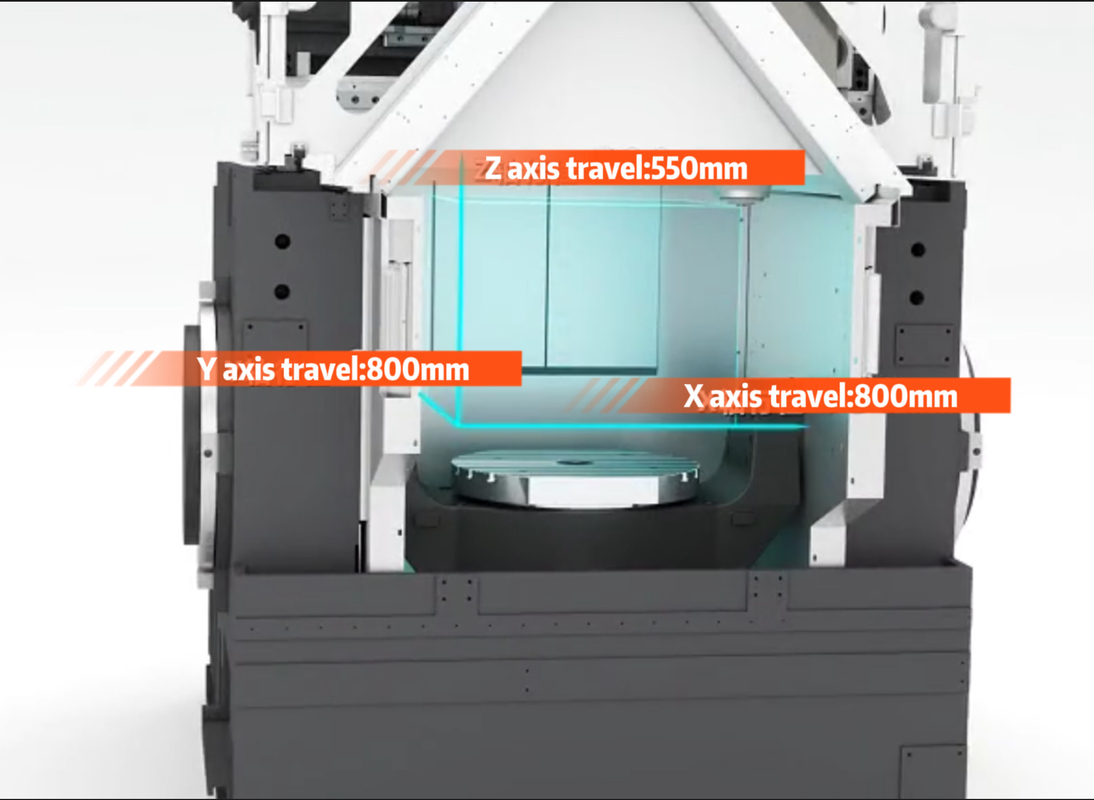

| Capacità | Corsa massima dell'asse X dello skateboard | mm | 800 |
| Corsa massima della trave -asse Y | mm | 800 | |
| Corsa massima del mandrino -asse Z | mm | 550 | |
| Distanza dalla faccia dell'estremità del mandrino alla tavola | mm | 150-700 | |
| Corsa dell'asse A | ° | ±130 | |
| Corsa dell'asse C | ° | n×360 | |
| Tavolo da lavoro | Dimensioni del tavolo | mm | Φ800×560 |
| Carico massimo sul tavolo | kg | 1400 | |
| Dimensioni della scanalatura a T | mm×pz | 18×9 | |
| Mandrino | Cono del mandrino | HSK-A63 | |
| Velocità massima | giri/min | 18000 | |
| Coppia in uscita (100%/40%) | Nm | 83/107 | |
| Potenza in uscita (100%/40%) | chilowatt | 25/32 | |
| Foraggio | Velocità di movimento rapido dell'asse X | m/min | 60 |
| Velocità di movimento rapido dell'asse Y | m/min | 60 | |
| Velocità di movimento rapido dell'asse Z | m/min | 60 | |
| Velocità di movimento rapido dell'asse A | giri/min | 50 | |
| Velocità di movimento rapido dell'asse C | giri/min | 65 | |
| ATC | Capacità di stoccaggio degli utensili | pc | 42 |
| Lunghezza massima dell'utensile | mm | 300 | |
| Peso massimo dell'utensile | kg | 8 | |
| Massimo. diametro disco utensile (pieno) | mm | Φ80 | |
| Massimo. diametro disco utensile (adiacente) | mm | Φ125 | |
| Precisione di posizionamento | X/Y/Z | mm | 0,005 |
| aria condizionata | Sez | 8 | |
| Posizionamento di ripetibilità | X/Y/Z | mm | 0,003 |
| aria condizionata | Sez | 5 | |
| Altri | Peso netto della macchina | kg | 19000 |
Assicurati di ricevere una macchina di alta qualità
- Ogni parte deve essere ispezionata
- Oltre 100 controlli del processo produttivo
- Oltre 200 articoli di ispezione
- Elaborazione del campione di ciascuna macchina
- 72 ore di prova prima della consegna
- Senso della massima qualità, le richieste dei clienti vengono prima di tutto
- Oltre 30 anni di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
- Produttore ad alta tecnologia con capacità di ricerca e progettazione
- Sistema di fornitura stabile e maturo
- Giovani venditori e ingegneri attivi per servizi istantanei (online 24 ore su 24)
- Aggiornamento del meccanismo in base all'ergonomia e alla facile manutenzione
- Il nostro principio di progettazione della struttura: manutenzione e installazione facili, manutenzione a basso costo, non influiscono sulla produzione
Benvenuti a farci visita!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, in Cina. Siamo specializzati in torni CNC, centri di lavoro verticali, centri di lavoro orizzontali, centri di lavoro a portale, centri di lavoro a cinque assi, centri di tornitura e varie altre attrezzature CNC. Abbiamo più di 200 tipi di macchine utensili. La qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica vanta oltre 80 anni di storia nella produzione di macchine utensili. Qui sono nati il primo tornio, il trapano e l'alesatrice. Sono stati uno dei leader dell'industria cinese delle macchine utensili e il più grande produttore di macchine utensili in Cina. I prodotti relativi alle macchine utensili coprono le automobili, l'aviazione, le nuove energie, le macchine edili, le navi, le valvole delle pompe, i cuscinetti, l'elettronica 3C, gli stampi e altri settori. La nostra missione è fornire alle macchine utensili tecnologia all'avanguardia, alta qualità e un buon servizio ai nostri clienti in tutto il mondo!
a partire dalla data della polizza di carico della macchina.
Post vendita: servizio online 7 giorni su 24, guida remota all'installazione, collegamento al sistema software del cliente
effettuati tra stabilimenti con una filiera produttiva completa che è la vostra garanzia più affidabile.
