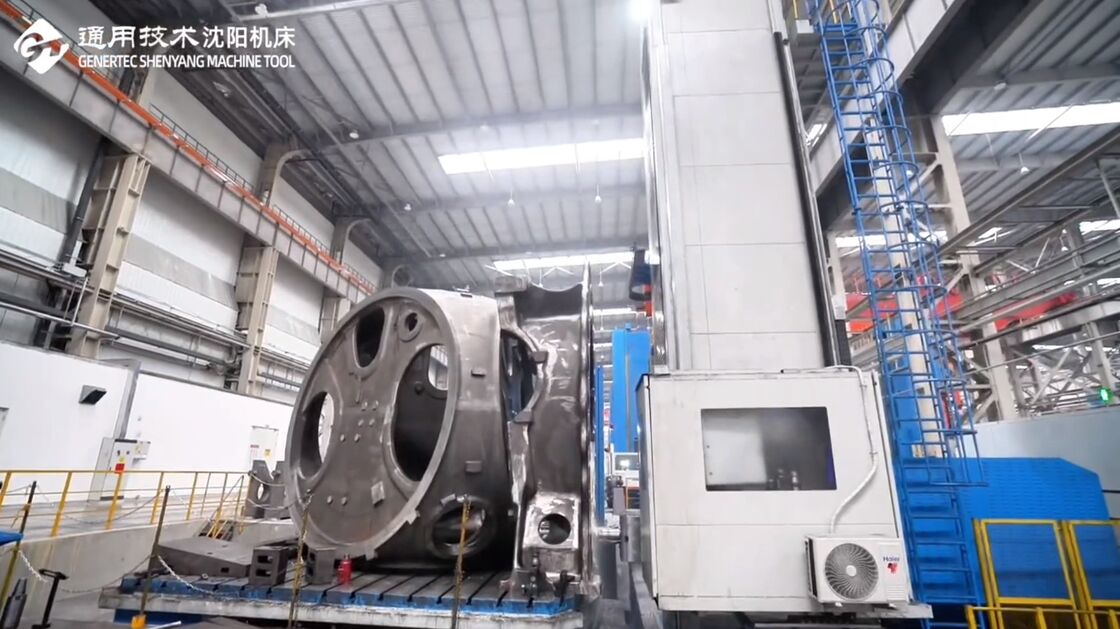

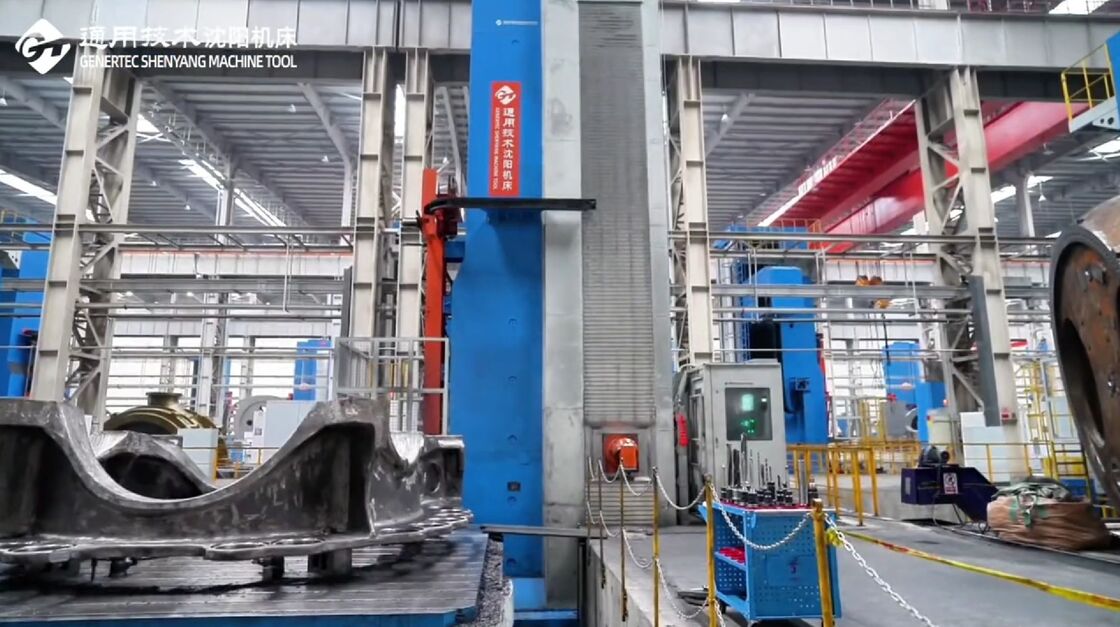

Centro di lavoro alesatore e fresatore a montante fisso per impieghi generali SMTCL P-Force per l'industria eolica

Marchio: SMTCL
Numero di modello: P-Force
Luogo di origine: Cina
Certificazione: CE ISO certification
Quantità minima di ordine: 1
Capacità di fornitura: 50 set al mese
Tag

Alesatrici di orizzontale della lettura di Digital

alesatrice del pavimento 800r/min

Alesatrici orizzontali di iso

Dettagli del prodotto

Marca: SMTCL Nome del prodotto: Macinazione per pavimenti CNC e macchina noiosa
Prodotto: P-Force Diametro dello spinello: 130
Diametro dell&#39;asse di fresatura: 211.44 Specifica della maniglia degli strumenti: BT50/JT50
Asse X.: 4000 (incremento per 2000) Asse y: 2000/2500/3000/4000
Asse Z.: 700 Asse W.: 700
Evidenziare

Scopo generale

,

Pavimento tipo

,

settore produzione energia del vento

Descrizione del prodotto

Centro di lavoro alesatore e fresatore a montante fisso per impieghi generali SMTCL P-Force per l'industria eolica 0

Descrizione del prodotto:

SMTCL Centro di lavorazione per la fresatura e per l'estorsione a pavimento di uso generale P-Force per l'industria eolica
Tipo generale, economico e pratico, con ampia gamma di lavorazione, ed è adatto per la lavorazione di varie parti.macchine generali e altre industrie.
Caratteristiche strutturaliDisposizione della scatola sospesa laterale a colonna singola, in cui la colonna si muove orizzontalmente lungo il binario di guida della carrozzeria (coordinate dell'asse X),la testa si muove verticalmente lungo il binario guida della colonna (coordinate dell'asse Y) , il ram si muove orizzontalmente nella testa (coordinata dell' asse Z) e il fusibile si muove nel ram (coordinata dell' asse W).
Parti di base:Fuso con materiale di ghisa ad alta resistenza e processo di sabbia di resina
Gruppo di mandrino:Il mandrino è azionato da un servomotore a corrente alternata Siemens tramite un cambio di riduzione fatto in casa, che è diviso in cambio di velocità di alta velocità e bassa velocità.
Ferrovia guida:La rotaia guida lineare a rulli per carico pesante importata per asse X, la rotaia guida intonacata in acciaio
coppia per l'asse Y, e il binario di guida di indurimento in ghisa a quattro lati per l'asse Z

Caratteristiche del prodotto:

Centro di lavoro alesatore e fresatore a montante fisso per impieghi generali SMTCL P-Force per l'industria eolica 1

Fuse di base di alta qualità

Il corpo, il sedile scorrevole, la colonna, la testa e gli altri pezzi di colata della macchina utensile sono realizzati in ghisa grigia ad alta resistenza da plastica a sabbia.
la scatola di cambio principale è realizzata in ghisa duttile ad alta resistenza, che ha una buona resistenza agli urti e una buona rigidità;
Centro di lavoro alesatore e fresatore a montante fisso per impieghi generali SMTCL P-Force per l'industria eolica 2

Controllo rigoroso dei processi e ispezione della qualità

Controllo rigoroso e completo della qualità dei processi, 138 elementi di controllo delle ispezioni dei processi, test di accettazione totale e 179 elementi di ispezione
l'ispezione dell'accuratezza del prodotto al fine di garantire che essa sia stabile e affidabile.
Centro di lavoro alesatore e fresatore a montante fisso per impieghi generali SMTCL P-Force per l'industria eolica 3

Ram ad alta precisione e rigidità

Il montone è realizzato in ghisa duttile ad alta resistenza e viene compensato congiuntamente da doppio cilindro idraulico, valvola proporzionale e sistema di controllo CNC.
Centro di lavoro alesatore e fresatore a montante fisso per impieghi generali SMTCL P-Force per l'industria eolica 4

Controllo a circuito chiuso completo

Ogni asse è misurato da una regolata di griglia importata per ottenere un controllo completo del circuito chiuso, migliorando la precisione di posizionamento della macchina utensile.
Centro di lavoro alesatore e fresatore a montante fisso per impieghi generali SMTCL P-Force per l'industria eolica 5
Centro di lavoro alesatore e fresatore a montante fisso per impieghi generali SMTCL P-Force per l'industria eolica 6
Parametri del prodotto:
Articolo
Unità
P-Forza130R
P-Forza160R
FBC130 giri
FBC160 giri
Fusoliera
Diametro dello spinello
mm
130
160
130
160
Diametro dell'asse di fresatura
mm
211.44
260
211.44
260
Specifica della maniglia dello strumento

BT1 politica agricola
BT1 politica agricola
BT1 politica agricola
BT1 politica agricola
Velocità di rotazione dello spinello
r/min
10-1500
10 - 1000
10-1500
10-1500
Massimo
coppia del mandrino
SIEMENS
Numero
1700/2100
2900/3500
3000/3600
4400/5000
FANUC
Numero
1850/2200
3000/3700
-
-
Motore a fusione
potenza
SIEMENS
kW
41/49
41/49
41/49
60/69
FANUC
kW
37/45
37/45
-
-
Sezione trasversale del ram
mm
480×480
480×480
480×480
480×480
Ictus
Asse X
mm
4000 ((incremento per 2000)
6000 ((incremento per 2000)
6000 ((incremento per 2000)
6000 ((incremento per 2000)
Asse Y
mm
2000/2500/3000/4000
2000/2500/3000/4000
2500/3000/4000
2500/3000/4000
Asse Z
mm
700
700
1000
1000
Asse W
mm
700
700
800
800
Mangimi
Velocità di alimentazione
Asse X/Y
mm/min
1-6000
1-6000
1-6000
1-6000
Asse Z/O
mm/min
1-3000
1-3000
1-3000
1-3000
Si muove velocemente.
Asse X/Y
mm/min
6000
6000
6000
6000
Asse Z/O
mm/min
3000
3000
3000
3000
Precisione di posizionamento







Norma di esecuzione
GB/T5289.2-2021
Asse X
mm
0.012/1000
(regola di griglia come configurazione standard)
0.012/1000
(regola di griglia come configurazione standard)
0.012/1000
(regola di griglia come configurazione standard)
0.012/1000
(regola di griglia come configurazione standard)
Asse Y
mm
0.02/1000; 0.012/1000 ((regola di griglia come configurazione opzionale)
Asse Z
mm
0.025; 0.015(regola di griglia come configurazione opzionale)
0.025; 0.015 ((regola di griglia come configurazione opzionale)
0.025; 0.015 ((regola di griglia come configurazione opzionale)
0.025; 0.015 ((regola di griglia come configurazione opzionale)
Asse W
mm
0.025
0.025
0.025
0.025
Precisione di posizionamento ripetuta


Norma di esecuzione
GB/T 5289.2-2021
Asse X
mm
0.012
0.012
0.012
0.012
Asse Y
mm
0.012
0.012
0.012
0.012
Asse Z
mm
0.012
0.012
0.012
0.012
Asse W
mm
0.015
0.015
0.015
0.015
Nota: i parametri riportati nella tabella sono utilizzati solo a titolo di riferimento.
Configurazione standard:
Sistema SIEMENS 828D
Lineare di griglia per asse X
Ferrovie lineari di guida per l'asse X importate
Placca di trazione protettiva in acciaio per l'asse X
Cuscinetti a fusione importati
Funzione di soffiatura a fusione
Frigoriferi per olio di testa domestici
Sistema di lubrificazione centralizzato per macchine utensili
Protezione dell'armatura della colonna per l'asse Y
Piattaforma sollevata/abbassata insieme alla testa
Dispositivo di rimozione di frammenti a catena laterale unica
Luce tricolore, proiettore
Vetture e cuscinetti a piombo importati per assi Y, Z e W
Pistola d'aria pulita/pistola d'acqua
Configurazione opzionale:
Sistema SIEMENS ONE
Sistema FANUC0i/31i
Regola della griglia dell'asse Y/Z
Funzione di cattura automatica della testa dell'accessorio
Banchi di lavoro rotanti CNC
Testa di fresatura manuale/semi-automatica/automatica
Testa rivolta staccabile
Maggiornale per attrezzi (40/60)
Compensazione dell'allungamento termico del ram
Sistema di raffreddamento interno dello spinello
Soffiatura della regolata di grata
Piattaforma
Controllo adattivo
Determinazione delle anomalie del carico degli utensili
Pacchetto di risparmio energetico

Il nostro servizio:

Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.

2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna
Perché scegliere noi:
◆ Senso della qualità, le richieste dei clienti vengono prima di tutto
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
Di noi:
Centro di lavoro alesatore e fresatore a montante fisso per impieghi generali SMTCL P-Force per l'industria eolica 7
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha più di 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!

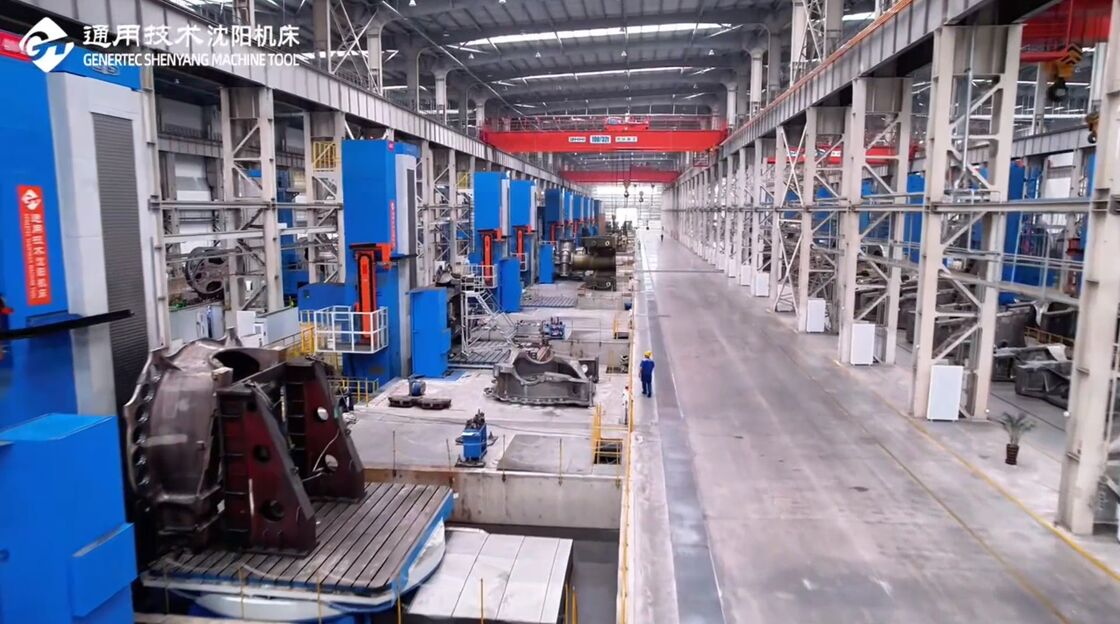

La nostra fabbrica:

Centro di lavoro alesatore e fresatore a montante fisso per impieghi generali SMTCL P-Force per l'industria eolica 8

Mostra:

Centro di lavoro alesatore e fresatore a montante fisso per impieghi generali SMTCL P-Force per l'industria eolica 9

FAQ:

D. Lei è una società commerciale o produttiva?

Siamo un'azienda di produzione.
Q2. Quali sono i principali prodotti della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.
Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.
D4: Quali sono i termini di garanzia?
Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
D6: Perché scegliere la vostra azienda?
I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.
D8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
