Tornio CNC a banco inclinato HTC16H per la lavorazione di piccole parti, con mandrino orizzontale SMTCL 5000 giri/min A2-5, torretta servo a 8 stazioni

Marchio: SMTCL
Numero di modello: HTC 16H
Luogo di origine: Cina
Certificazione: CE ISO certification
Quantità minima di ordine: 1
Capacità di fornitura: 50 set al mese
Tag

Macchina del tornio del letto piano CKA6136

Macchina del tornio del letto piano 5.5KW

Macchina orizzontale di CNC CKA6136

Dettagli del prodotto

Marca: SMTCL Numero di modello: HTC16H
Parola chiave: Torni di tornitura orizzontali CNC Lunghezza di Max.Cutting: 160MM
Diametro di Max. Cutting.: 160MM Max. nuotare sopra il letto.: 420 mm
Viaggio dell&#39;asse x: 145 mm Z Axis Travel: 205 millimetri
Velocità del mandrino: 5000 R/min
Evidenziare

Lavorazione di piccole parti

,

Lavorazione di parti di precisione

,

Unità mandrino a manicotto di alta qualità

Descrizione del prodotto

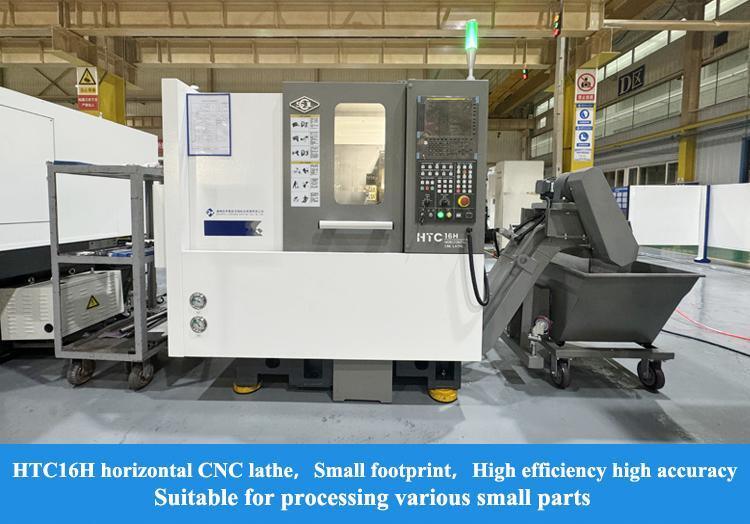

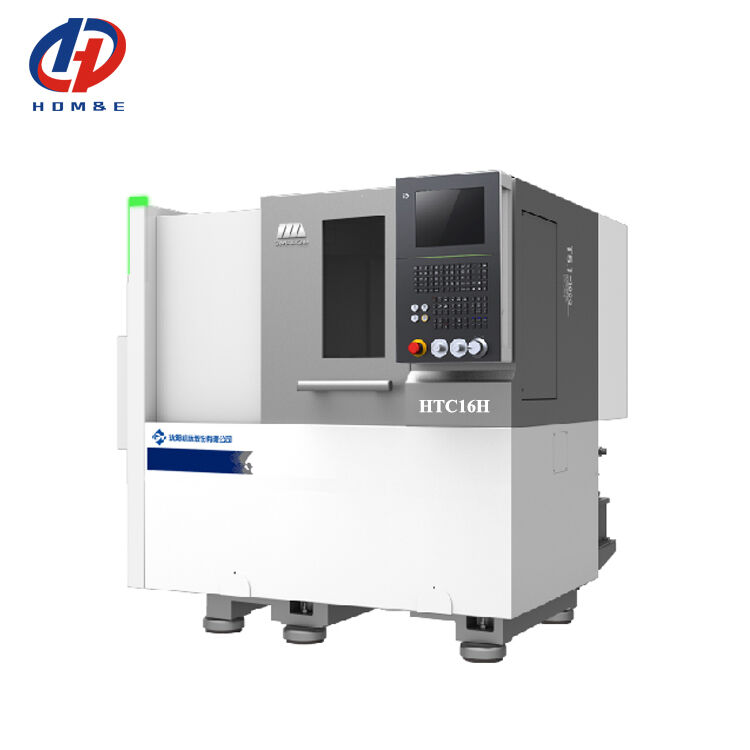

Tornio CNC a banco inclinato HTC16H per la lavorazione di piccole parti, con mandrino orizzontale SMTCL 5000 giri/min A2-5, torretta servo a 8 stazioni 0

Descrizione del prodotto:

Tornio CNC a letto inclinato HTC16H per la lavorazione di piccole parti con mandrino A2-5 da 5000 giri/min, torretta servo a 8 stazioni
Tornio ad alte prestazioni con struttura compatta che soddisfa le vostre esigenze di alta efficienza e basso malfunzionamento. L'utensile presenta una struttura compatta e un ingombro ridotto, una disposizione ragionevole delle parti funzionali, un funzionamento e una riparazione convenienti della struttura del mandrino a quill e garantisce maggiore stabilità e affidabilità. Il letto della macchina utensile è inclinato di 45 ° e presenta i vantaggi di una facile rimozione dei trucioli del letto inclinato. Protezione completa integrale, migliori prestazioni di impermeabilità e protezione dai trucioli, ergonomia eccellente e praticità di funzionamento.

Caratteristiche del prodotto:

1. Alta precisione

* Struttura di precarico dell'albero di avanzamento

* Vite a sfere C3 ad alta precisione

* Struttura di stabilità termica dell'intera macchina

2. Efficiente

* Velocità del mandrino 5000 giri/min

* Spostamento rapido a due assi 30 m/min

* Torretta portautensili servo ad alta efficienza

3. Alte prestazioni

* Ingombro ridotto

* Standard di processo chimico

* Standard di ispezione rigorosi


Vantaggio del prodotto:

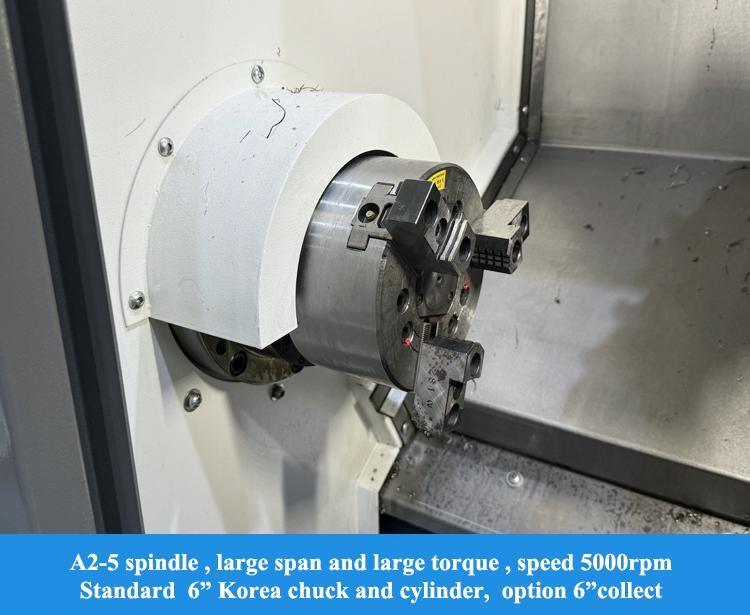

* Unità mandrino a manicotto di alta qualità
Adotta cuscinetti importati, ampia campata dei cuscinetti, soddisfa i requisiti di elevata rigidità, coppia elevata, alta precisione, facile installazione e manutenzione. La superficie di giunzione importante è facile da realizzare il processo di raschiatura e garantire la rigidità di contatto. La struttura della testa simmetrica migliora la controllabilità della deformazione termica

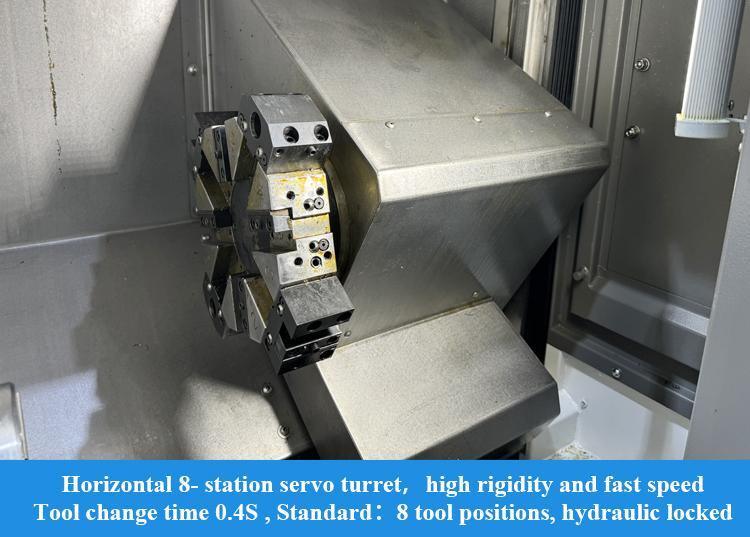

* Torretta servo
Il servomotore viene utilizzato per controllare la rotazione precisa della testa del tagliente e la sostituzione dell'utensile della stazione adiacente richiede solo 0,4 secondi, il che è veloce e l'efficienza di lavorazione è elevata. Struttura a triplo disco, blocco idraulico, piena rigidità.

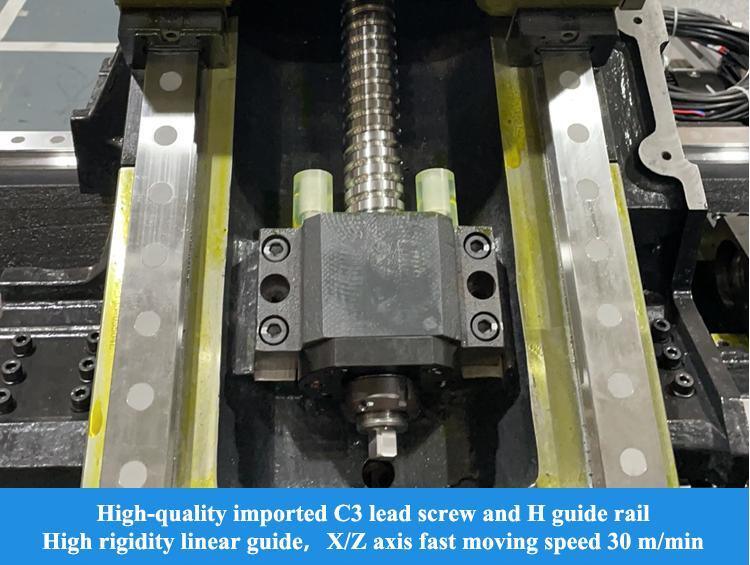

* Struttura di avanzamento
La guida lineare viene utilizzata per ottimizzare la rigidità, la stabilità e la durata della guida, mentre i due assi sono veloci 30 m/min e l'efficienza di lavorazione è maggiore. L'asse X adotta la struttura pre-tensione per ridurre l'influenza della temperatura sulla precisione e migliorare la stabilità della precisione di lavorazione;

Tornio CNC a banco inclinato HTC16H per la lavorazione di piccole parti, con mandrino orizzontale SMTCL 5000 giri/min A2-5, torretta servo a 8 stazioni 1

Applicazione industriale:

Il tornio orizzontale CNC serie HTC16H è un prodotto CNC di piccole dimensioni progettato e prodotto per adattarsi alla domanda del mercato sulla base di numerosi anni di accumulo di tecnologia ed esperienza della nostra fabbrica per la produzione di torni CNC. L'utensile presenta caratteristiche come economico, efficiente, a risparmio energetico, elevata precisione di posizionamento e facile manutenzione ed è il prodotto di prima scelta per la tornitura di componenti di piccole dimensioni di settori come veicoli a motore, hardware ed elettronica, ecc.

Tornio CNC a banco inclinato HTC16H per la lavorazione di piccole parti, con mandrino orizzontale SMTCL 5000 giri/min A2-5, torretta servo a 8 stazioni 2

Parametri del prodotto:
Articoli
Unità
HTC16H(Q)
Diametro di tornitura massimo
mm
Φ 160
Lunghezza di tornitura massima
mm
160
Diametro massimo di oscillazione sul letto
mm
Φ 420
Diametro massimo di oscillazione sul carrello
mm
Φ 160










Mandrino
Tipo di naso del mandrino

A2-5​
Diametro interno del cuscinetto anteriore
mm
Φ 90
Conicità e dimensioni del foro del mandrino

1:20 ; Φ 62
Diametro del foro del mandrino
mm
Φ 56
Diametro massimo della barra
mm
Φ44
Dimensione mandrino standard
pollici
6
Velocità massima del mandrino
giri/min
5000
Coppia nominale del mandrino
Nm
35 ( 2000 giri/min )
Coppia massima del mandrino
Nm
70 ( 1500 giri/min )
Potenza in uscita del motore principale continua/15 minuti
kW
7,5 /1 1


Due assi
Velocità di traslazione rapida asse X/Z
m/min
30
Corsa asse X
mm
145
Corsa asse Z
mm
205





Torretta portautensili
Tipo di torretta portautensili

Portautensili servo orizzontale a 8 stazioni
Altezza centrale della torretta portautensili
mm
63
Precisione di posizionamento ripetuto dell'indicizzazione della torretta portautensili
Sec.
±1.6
Se è possibile scegliere l'utensile dal disco utensile nelle vicinanze

sì

Raffreddamento e rimozione trucioli
Pressione della pompa di raffreddamento
bar
1.5
Portata della pompa di raffreddamento
L/min
30
Capacità del serbatoio dell'acqua
L
70
Forma del trasportatore di trucioli

Tipo a piastra a catena




Altro
Distanza centrale del mandrino dal fondo del letto
mm
926
Peso netto della macchina utensile
kg
2600
Capacità di potenza totale
kVA
23
Dimensioni della macchina utensile (lunghezza x larghezza x altezza)
mm
1750 ×1580 × 1650
Configurazione standard:
1, Sistema FANUC-0i-TF Plus (5) (Serie H/S)
2, Sistema GSK988TA (Serie Q)
3, Mandrino di tipo a manicotto
4, Cilindro dell'olio del mandrino cavo
5, Carrello portautensili servo a 8 stazioni

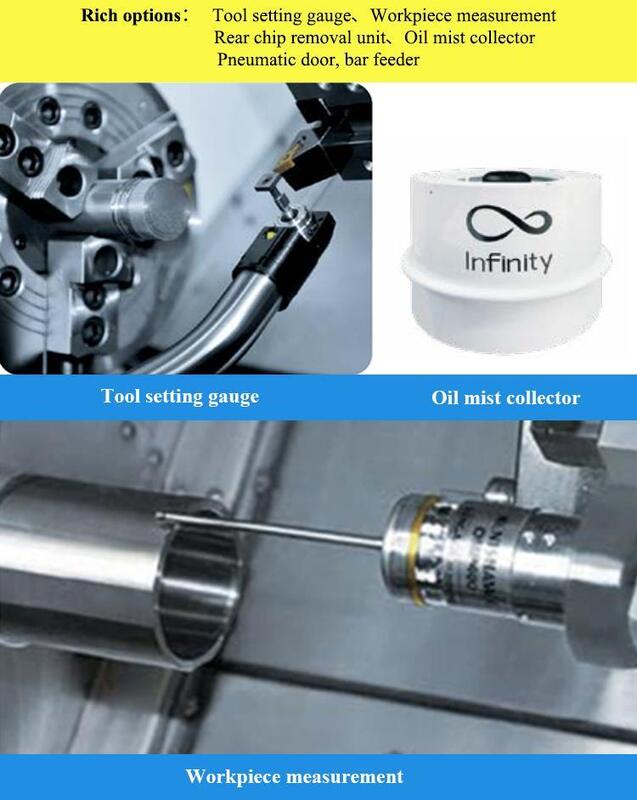

Configurazione opzionale:
1, Sistema Siemens
2, Calibro di impostazione utensile
3, Carrello portautensili servo a 12 stazioni
4, Misurazione del pezzo
5, Carrello portautensili motorizzato
6, Collettore di nebbia d'olio
7, Unità di rimozione trucioli posteriore
8, Rilevamento danni utensile
9, Porta pneumatica

Voci di prova
Standard nazionale
Standard di fabbrica
Precisione del pezzo lavorato
IT6
IT6
Rundheit del pezzo lavorato
0,005 mm / Ф3 2 mm
0,00 2mm / Ф40mm
Consistenza del pezzo lavorato
0,015 mm / 1 05 mm
0,008mm / 1 2 0mm
Planarità del pezzo lavorato
0 .015 mm / Ф 12 0 mm
0,0 06 mm / Ф 1 00 mm
Rugosità superficiale del pezzo lavorato
Ra 1,6μm
Ra 1,25μm
Precisione di posizionamento
Asse X
0,022 mm
0,008 mm
Asse Z
0,022 mm
0,008 mm
Precisione di posizionamento ripetuto
Asse X
0,006 mm
0,004 mm
Asse Z
0,006 mm
0,004 mm

Il nostro servizio:

Assicurati di ricevere una macchina di alta qualità
1. Ogni parte deve essere ispezionata

2. Oltre 100 controlli del processo di produzione
3. Oltre 200 voci di ispezione
4. Lavorazione del campione di ogni macchina
5. 72 ore di prova prima della consegna
Perché scegliere noi:
◆ Senso di alta qualità, le richieste dei clienti vengono al primo posto
◆ 30 anni + di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore high-tech con capacità di ricerca e progettazione
◆ Sistema di fornitura stabile e maturo
◆ Giovani vendite e ingegneri attivi per servizi immediati (24 ore online)
◆ Aggiornamento del meccanismo in base all'ergonomia e alla facilità di manutenzione
◆ Il nostro principio di progettazione della struttura: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione
Chi siamo:
Tornio CNC a banco inclinato HTC16H per la lavorazione di piccole parti, con mandrino orizzontale SMTCL 5000 giri/min A2-5, torretta servo a 8 stazioni 3
Benvenuti a farci visita!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, in Cina. Siamo specializzati in torni CNC, centri di lavoro verticali, centri di lavoro orizzontali, centri di lavoro a portale, centri di lavoro a cinque assi, centri di tornitura-fresatura e varie altre attrezzature CNC. Abbiamo più di 200 tipi di macchine utensili. La qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha oltre 80 anni di storia nella produzione di macchine utensili. Qui sono nati il primo tornio, la foratrice e la alesatrice. Sono stati uno dei leader dell'industria cinese delle macchine utensili e il più grande produttore di macchine utensili in Cina. I prodotti di macchine utensili coprono automobili, aviazione, nuove energie, macchine edili, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altri settori. Ci assumiamo la missione di fornire macchine utensili con tecnologia leader, alta qualità e un buon servizio ai nostri clienti in tutto il mondo!
La nostra fabbrica:
Tornio CNC a banco inclinato HTC16H per la lavorazione di piccole parti, con mandrino orizzontale SMTCL 5000 giri/min A2-5, torretta servo a 8 stazioni 4

FAQ:

Q1. Sei una società commerciale o una società di produzione?

Siamo una società di produzione.
Q2. Quali sono i prodotti principali della tua azienda?
Siamo specializzati in tutti i tipi di macchine, come torni CNC, fresatrici CNC, centri di lavoro verticali, torni convenzionali, foratrici, foratrici radiali e così via.
Q3. È possibile fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per i nostri clienti al fine di aumentare l'efficienza.
Q4: Quali sono i termini della garanzia?
Forniremo una sostituzione per le parti che si dimostrano difettose per un periodo di 12 mesi,
iniziando dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pre-vendita: soluzioni personalizzate, pianificazione e progettazione; servizio one-to-one
Post-vendita: servizio online 7 giorni su 24 ore, guida remota all'installazione, collegamento con il sistema software del cliente
Q6: Perché scegliere la tua azienda?
I prodotti dallo sviluppo, progettazione, produzione, assemblaggio dell'intero processo di produzione sono
eseguiti tra gli impianti con una catena di produzione completa che è la tua garanzia più affidabile.
Q7: La tua azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Possiamo fornire questo tipo di servizio. Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione in base al programma dell'acquirente. Tutto questo può essere quotato ed elencato nel contratto. Il venditore collaborerà con l'acquirente per gestire il visto e la preparazione dell'installazione prima di andare all'estero.
Q8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione. lettera di credito irrevocabile a vista
