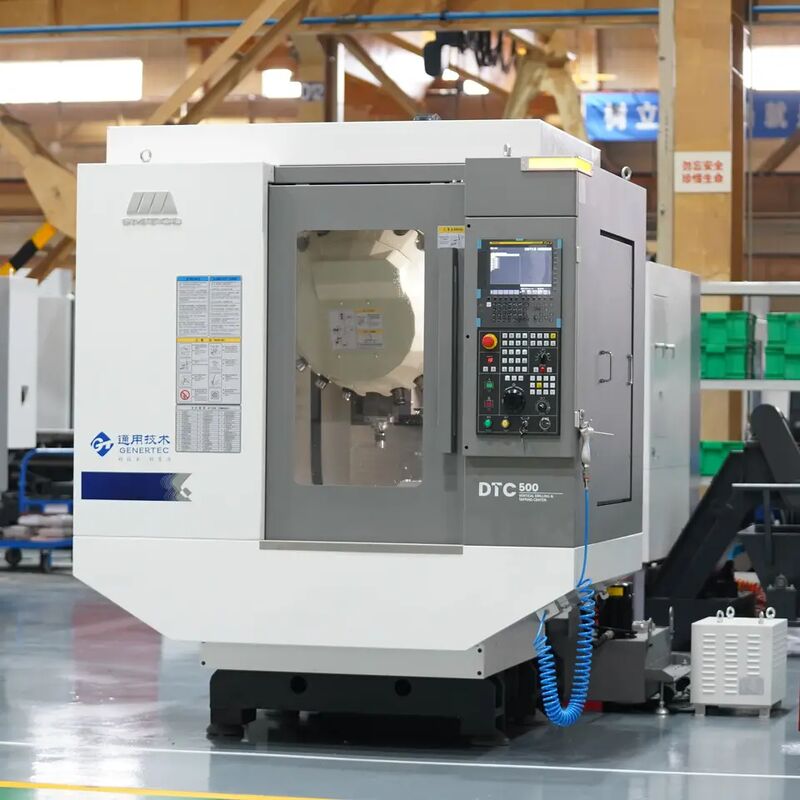

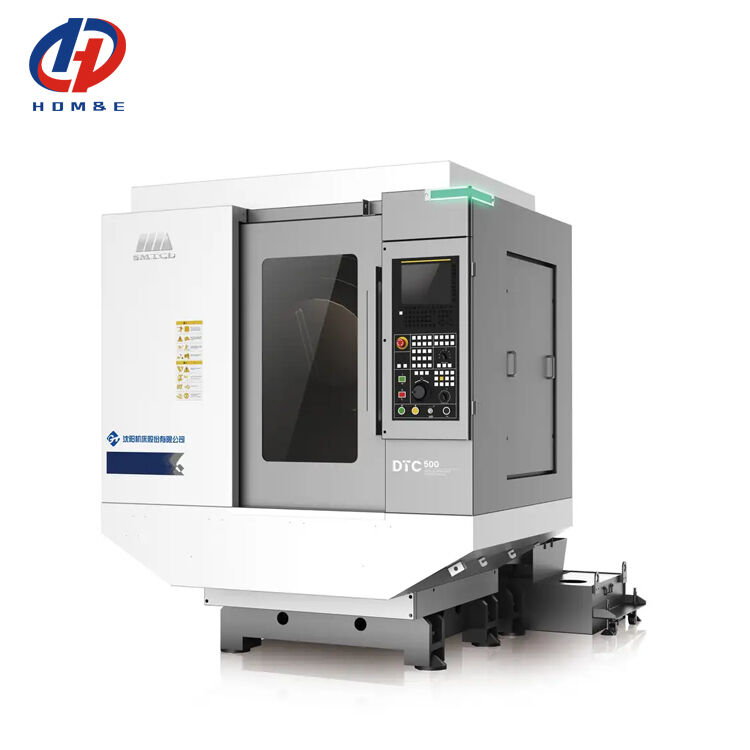

Centro di lavoro per foratura e maschiatura ad alta velocità SMTCL DTC500 Centro di lavoro verticale

Marchio: SMTCL/SYMG
Numero di modello: DTC500
Luogo di origine: Cina
Certificazione: ISO certification
Quantità minima di ordine: 1 INSIEME
Prezzo: Negoziabile
Capacità di fornitura: 50 set al mese
Tag

Centro di lavorazione verticale di CNC di alta precisione

centro di lavorazione del cavalletto 12000rpm

centro di lavorazione del cavalletto 15000mm/min

Dettagli del prodotto

Conicità del fuso:: BT30 Tipo:: Verticale
Sistema di controllo di CNC:: Fanuc Siemens Syntec KND GSK Velocità max: 20000 mm/min
Potere del motore mandrino (chilowatt):: 3.7/5.5 Capacità della rivista dello strumento:: 21
Marchio:: SYMG, SMTCL Viaggio dell&#39;asse x: 500 mm
Y Asse Travel: 400 mm Z Axis Travel: 300 mm
Dimensioni del piano di lavoro: 650 × 400mm carico massimo ammissibile: 250 kg
Evidenziare

Centro di trivellazione verticale

,

Centro di lavoro per foratura e maschiatura ad alta velocità

,

SMTCL DTC500

Descrizione del prodotto

Centro di lavoro per foratura e maschiatura ad alta velocità SMTCL DTC500 Centro di lavoro verticale 0

Centro di lavoro per foratura e maschiatura ad alta velocità SMTCL DTC500 Centro di lavoro verticale
Il centro di foratura e maschiatura ad alta velocità DTC500 continua la tecnologia generale dell'esperienza di produzione e utilizzo di diecimila prodotti di foratura e maschiatura di macchine utensili Shenyang, utilizza la teoria dell'analisi degli elementi finiti e l'approccio di progettazione in avanti della macchina utensile per ottimizzare la struttura del corpo e realizza la perfetta combinazione di alta risposta dinamica e alta resistenza alle vibrazioni della macchina utensile. Il centro di foratura e maschiatura ad alta velocità DTC500 è orientato a vari piccoli segmenti di linea, angoli multipli, ecc. condizioni di lavorazione complesse, fornisce soluzioni di lavorazione ad alta velocità, alta precisione e alta stabilità.
CARATTERISTICHE A COLPO D'OCCHIO
Centro di lavoro per foratura e maschiatura ad alta velocità SMTCL DTC500 Centro di lavoro verticale 1

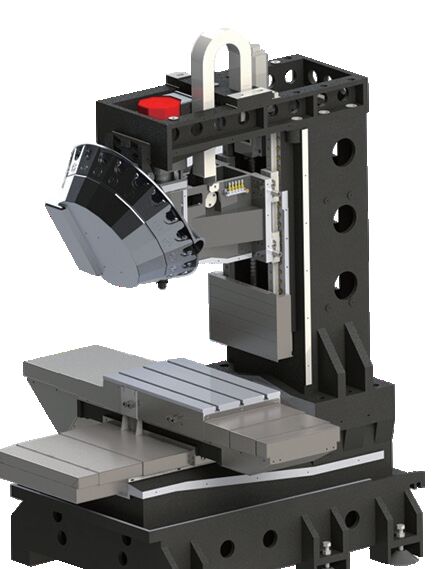

1. Il basamento con sei piedi a terra, baricentro basso e ampia campata migliora le prestazioni antivibranti della macchina utensile in
modo completo.
Centro di lavoro per foratura e maschiatura ad alta velocità SMTCL DTC500 Centro di lavoro verticale 2
2. La parte inferiore è più stabile e la nervatura interna ha una maggiore resistenza alla torsione e una maggiore lavorazione stabile.
Centro di lavoro per foratura e maschiatura ad alta velocità SMTCL DTC500 Centro di lavoro verticale 3
3. Il design termicamente simmetrico sinistro e destro adotta la struttura delle nervature su entrambi i lati e il rinforzo interno a croce per compensare
la deformazione termica e migliorare la stabilità di lavorazione della macchina utensile.
Centro di lavoro per foratura e maschiatura ad alta velocità SMTCL DTC500 Centro di lavoro verticale 4
4. Questa funzione garantisce che l'effettiva precisione di lavorazione dei prodotti di foratura e maschiatura possa essere controllata stabilmente entro 0,015 mm durante il processo di lavorazione.
Centro di lavoro per foratura e maschiatura ad alta velocità SMTCL DTC500 Centro di lavoro verticale 5
5. I tre assi formano una struttura a labirinto attraverso deflettori e protezioni, che possono efficacemente impedire l'ingresso di detriti di lavorazione e fluido di taglio e migliorare efficacemente la durata della macchina utensile.
Centro di lavoro per foratura e maschiatura ad alta velocità SMTCL DTC500 Centro di lavoro verticale 6
6. Questa funzione può risolvere efficacemente il problema della caduta dell'utensile o del deterioramento improvviso della precisione di lavorazione causato da un portautensili sporco.
SPECIFICHE DEL PRODOTTO

Principali specifiche tecniche

Parametri tecnici principali
Nome
Unità
Specifiche
Tavola
Dimensioni della tavola
mm
650X400 650×400
carico massimo consentito
kg
250
Dimensioni scanalature a T
mm×pz
14×3
Gamma di elaborazione
Corsa massima della tavola X

mm
500
Corsa massima della slitta Y

mm
400
Corsa massima del mandrino Z
mm
300
Distanza tra la faccia terminale del mandrino e la tavola

Massimo.
mm
460
Min.
mm
160
Distanza dal centro del mandrino alla guida

mm
445
Mandrino
Foro conico (7:24)

BT30
Velocità massima
giri/min
20000
Coppia nominale in uscita (S1/S2)
N.m
11.8/17.5
Potenza motore mandrino (S1/S2)
kW
3.7/5.5
Utensile
modello gambo utensile

MAS 403 BT30
Avanzamento
Movimento veloce
Asse X
m/min
48
Asse Y

48
Asse Z

48
Potenza motore di azionamento a tre assi (X/Y/Z)
kW
2.5/2.5/2.7
Coppia motore di azionamento a tre assi (X/Y/Z)

Nm
8/8/12
Velocità di avanzamento
mm/min
30000
Magazzino utensili
Forma del magazzino utensili

Magazzino utensili servo a torretta

Metodo di selezione utensile

Selezione utensile bidirezionale nelle vicinanze

Capacità del magazzino utensili
barra
21
Lunghezza massima utensile
mm
250
Peso massimo utensile
kg
3
Diametro massimo della testa dell'utensile
Utensile completo
mm
Φ65
Utensile vuoto adiacente
mm
Φ100
Tempo di cambio utensile (utensile a utensile)
s
1.6
Peso della macchina utensile
kg
2800
Capacità elettrica totale

KVA
18
Dimensione del contorno (LXWXH)

mm
2300×1800×2400


Precisione della macchina utensile

La precisione di posizionamento di questa macchina utensile è conforme allo standard nazionale della Repubblica popolare cinese GB/T18400.4-2010 "Standard di accettazione per la precisione di posizionamento delle macchine utensili".
Voci di ispezione
Standard di fabbrica
Precisione di lavorazione
IT6
Precisione di posizionamento
Asse X (mm)
0.006
Asse Y (mm)
0.006
Asse Z (mm)
0.006
Ripetere la precisione di posizionamento

Asse X (mm)
0.004
Asse Y (mm)
0.004
Asse Z (mm)
0.004
N.
Nome
Modello o specifica
Qtà
Marca
Osservazione
1.

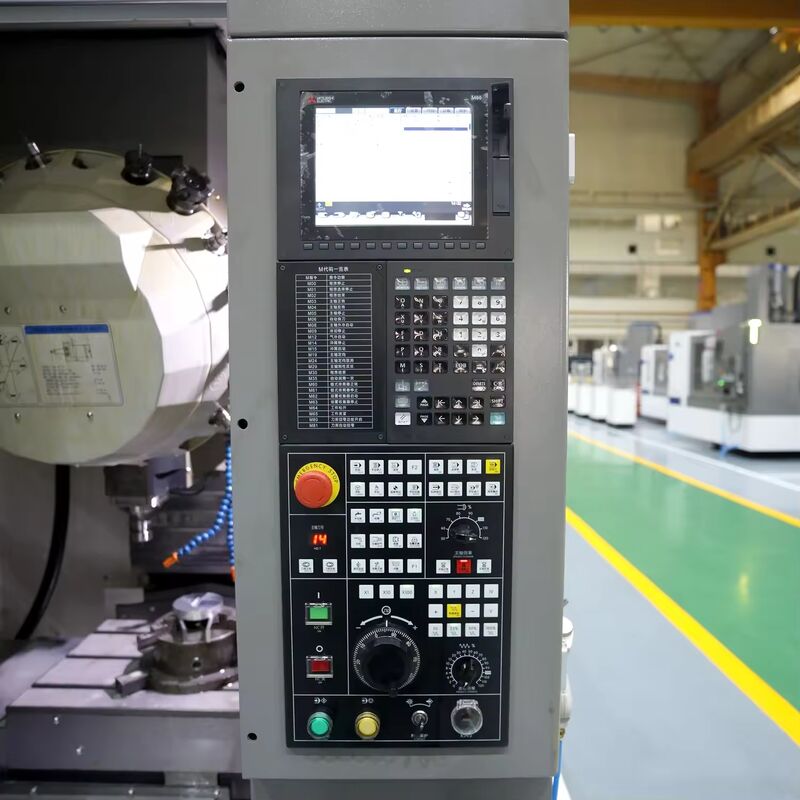

Sistema CNC
FANUC OI-MF PLUS TYPE(5)
1
FANUC

2.
Mortore principale
aiI2/20000-B
1
FANUC

3.
Servomotore asse X
aiS8/4000
1
FANUC

4.
Servomotore asse Y
aiS8/4000
1
FANUC

5.
Servomotore asse Z
aiS12B/4000 aiS12B/4000
1
FANUC

6.
Vite madre asse X
Vite a sfere,φ28×12,C3
1
Giappone THK

7.
Vite madre asse Y
Vite a sfere,φ28×12,C3
1
Giappone THK

8.
Vite madre asse Z
Vite a sfere,φ32×12,C3
1
Giappone THK

9.
Cuscinetto a vite
20×47×15/25×62×15 2
4/4
Giappone NTN

10.
Magazzino utensili
21 posizioni utensili, magazzino utensili a torretta

1
Okada, Taiwan

11.
Sistema di lubrificazione

1
Sheng Xiang

12.
Serbatoio dell'acqua

1
Macchina utensile Shenyang

13.
Parte pneumatica

1
Qi Li Ke

14.
Interruttore di alimentazione principale

1
Corea LS

15.
Contattore principale

——
Corea LS

In base al ciclo di fornitura, il produttore ha il diritto di modificare le parti acquistate della stessa qualità senza influire sul
prestazioni della macchina utensile.

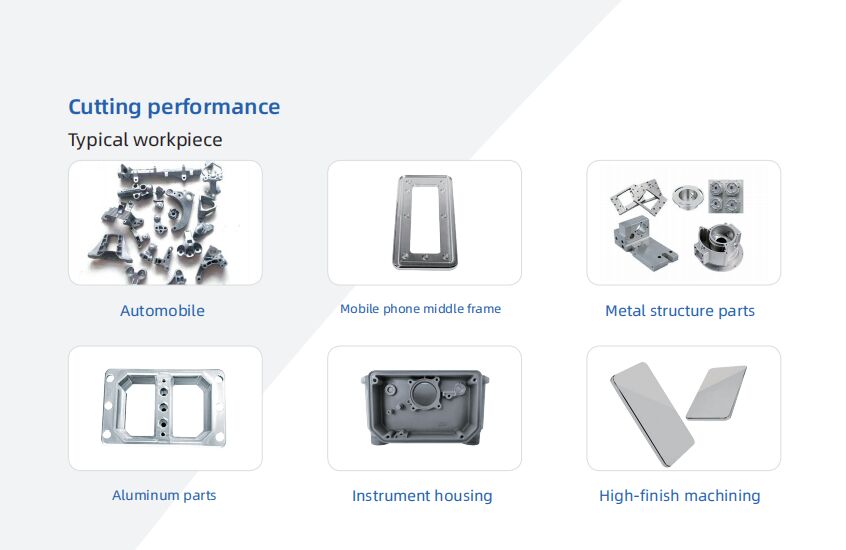

 Caso di elaborazione
Centro di lavoro per foratura e maschiatura ad alta velocità SMTCL DTC500 Centro di lavoro verticale 7
Centro di lavoro per foratura e maschiatura ad alta velocità SMTCL DTC500 Centro di lavoro verticale 8
