Tornio per impieghi gravosi ad alta rigidità Max. oscillazione sul banco 1600mm CW61160 Tornio orizzontale per metalli

Marchio: HD
Numero di modello: CW61160
Luogo di origine: Cina
Certificazione: CE ISO
Quantità minima di ordine: 1 INSIEME
Prezzo: Negoziabile
Capacità di fornitura: 50 set al mese
Tag

Macchina convenzionale del tornio di CDE-A

Macchina convenzionale orizzontale del tornio

Macchina manuale del tornio per metalli

Dettagli del prodotto

Marca: HD Tipo: CW61160
Nome del prodotto: Torni manuali pesanti Diametro massimo dell'oscillazione sopra il letto: 1600MM
Mass. diametro di oscillazione sopra il carrello: 1250 mm Larghezza del letto: 970mm
Max. lunghezza del pezzo: 1000mm-15000mm Diametro di foro del fuso: ф130mm
Evidenziare

Max. oscillazione sul banco 1600mm

,

Alta rigidità

,

Max. oscillazione sul banco 1600mm

Descrizione del prodotto

Tornio per impieghi gravosi ad alta rigidità Max. oscillazione sul banco 1600mm CW61160 Tornio orizzontale per metalli 0

Descrizione del prodotto:

Tornio per impieghi gravosi ad alta rigidità Max.Swing Over Bed 1600mm CW61160 Tornio orizzontale in metallo

Questa macchina utensile è un tornio orizzontale regolare, che adotta una tecnologia avanzata di lavorazione e assemblaggio, alta precisione, buona stabilità, alta rigidità, alta velocità, ampio diametro del foro passante e ampia gamma di utilizzo, è progettato per la tornitura di metalli neri, metalli non ferrosi e alcune parti di materiali non metallici con utensili da taglio in lega dura e acciaio ad alta velocità. Questa macchina utensile è adatta per la sgrossatura e la finitura di varie superfici rotanti complesse e può anche eseguire taglio, alesatura, filettatura e altre lavorazioni.

La struttura principale di questa macchina utensile è un corpo letto di tipo a pavimento solido, superficie della guida rivestita in plastica, buona resistenza all'usura e larghezza della guida di 970 mm. La guida adotta la tempra a media frequenza, la lunghezza di lavorazione può raggiungere i 20 metri. L'avanzamento adotta il principio della trasmissione meccanica.

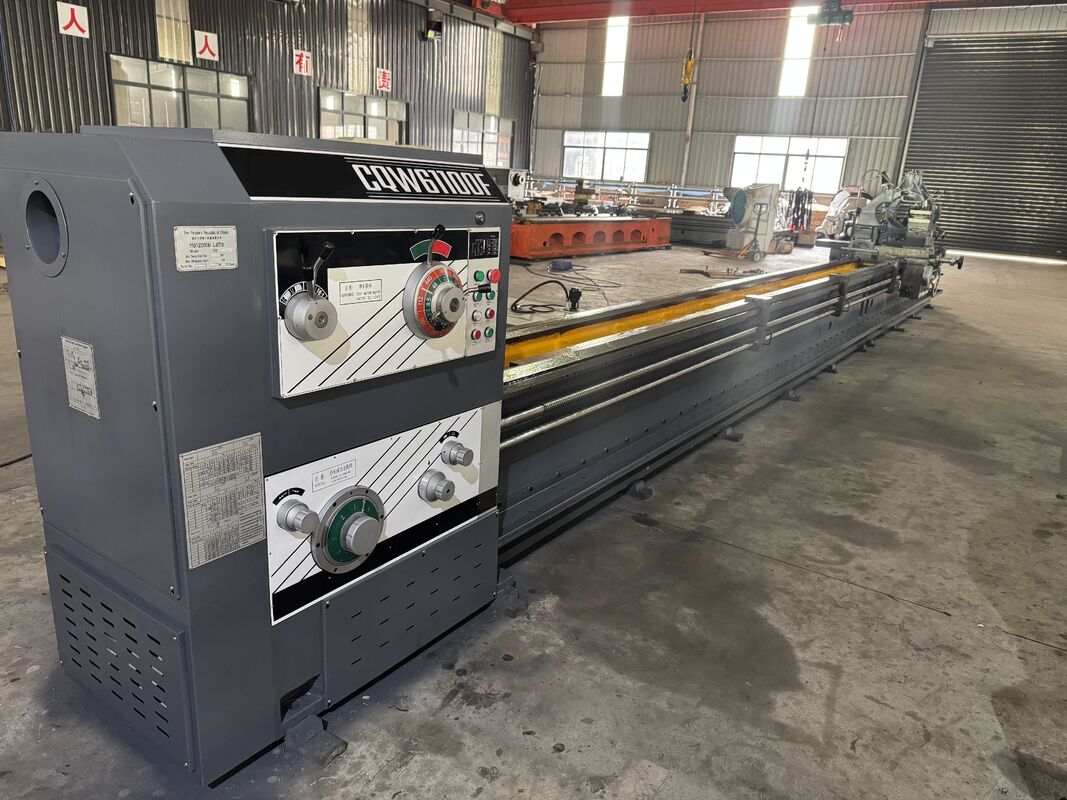

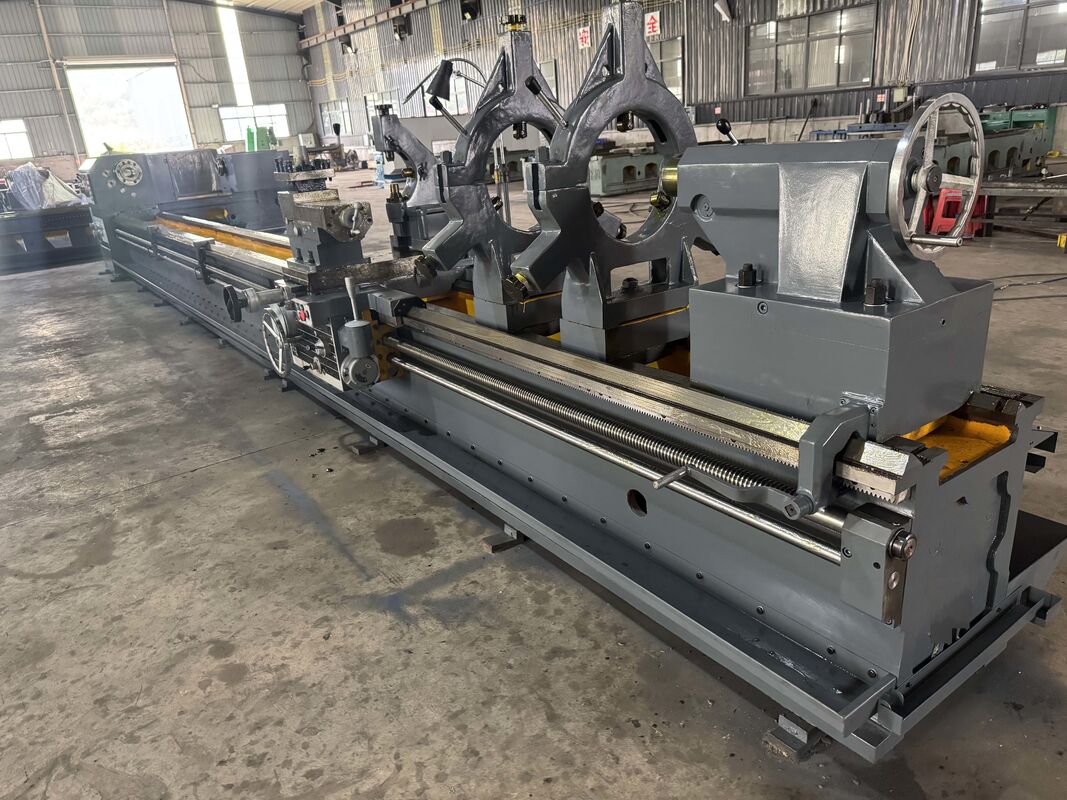

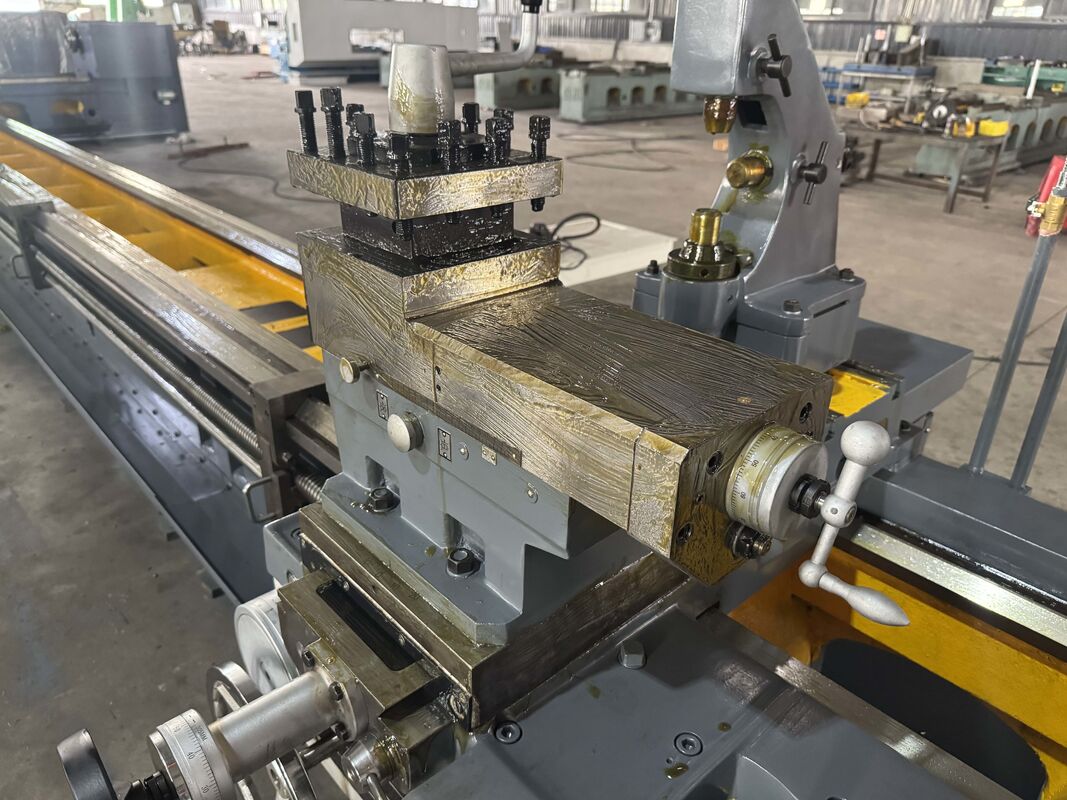

Dettagli del prodotto:

Tornio per impieghi gravosi ad alta rigidità Max. oscillazione sul banco 1600mm CW61160 Tornio orizzontale per metalli 1

Tornio per impieghi gravosi ad alta rigidità Max. oscillazione sul banco 1600mm CW61160 Tornio orizzontale per metalli 2Tornio per impieghi gravosi ad alta rigidità Max. oscillazione sul banco 1600mm CW61160 Tornio orizzontale per metalli 3

Tornio per impieghi gravosi ad alta rigidità Max. oscillazione sul banco 1600mm CW61160 Tornio orizzontale per metalli 4Tornio per impieghi gravosi ad alta rigidità Max. oscillazione sul banco 1600mm CW61160 Tornio orizzontale per metalli 5

Tornio per impieghi gravosi ad alta rigidità Max. oscillazione sul banco 1600mm CW61160 Tornio orizzontale per metalli 6Tornio per impieghi gravosi ad alta rigidità Max. oscillazione sul banco 1600mm CW61160 Tornio orizzontale per metalli 7

Tornio per impieghi gravosi ad alta rigidità Max. oscillazione sul banco 1600mm CW61160 Tornio orizzontale per metalli 8Tornio per impieghi gravosi ad alta rigidità Max. oscillazione sul banco 1600mm CW61160 Tornio orizzontale per metalli 9

Parametri del prodotto:

Progetto
Parametro principale
Unità
CW61160



Più lavoro intorno
Max.swing over bed
mm
1600
Max.swing over carriage
mm
1250
Max.length of wordpiece
mm
1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/15000
Max.cutting length
mm
850/1350/1850/2850/3850/4850/5850/6850/7850/9850/11850/14850
Due capacità di carico massimo superiori
kg
10000(20000)




Mandrino
Foro del mandrino
mm
130
Foro conico nel mandrino
mm
1:20(140 Metrico)
Foro principale nel mandrino
ISO
A2-15
Diametro della posizione del cuscinetto anteriore del mandrino
mm
220
Numero di tipi di rotazione del mandrino e velocità di rotazione
giri/min
21 tipi
3.15-315
Numero di inversioni del mandrino e velocità di rotazione
giri/min
21 tipi
5-400
Potenza del motore principale
kw
22(30)
Diametro del mandrino manuale
mm
1000


Struttura del letto
Larghezza del letto
mm
970
Struttura del letto
mm
Telaio del letto a pavimento intero
Avanzamento laterale
mm
730
Avanzamento verticale
mm
1000-15000
Movimento orizzontale/verticale rapido
m/min
4/8







Entra in fanaround
Avanzamenti longitudinali 64 tipi
mm/(in/g)
0.1~12
Avanzamenti trasversali 64 tipi
mm/(in/g)
0.05~6
64 velocità di avanzamento sul porta utensili superiore
mm/(in/g)
0.025-3
Filettature metriche 56 tipi
mm
1~240
Filettature Whitworth 56 tipi
tpi
30-1/4
Filettature a modulo 53 tipi
mm
0.5~60
Filettature diametrali 24 tipi
D.P.
60-0.5
Il rapporto tra la velocità di avanzamento del porta utensili superiore e la velocità di avanzamento longitudinale
mm
1/4
Passo della vite della macchina utensile
mm
12
Potenza del motore veloce
kw
1.5


Contropunta
Diametro del manicotto della contropunta
mm
200(260)
Corsa del manicotto della contropunta
mm
300
Foro conico del manicotto della contropunta
mm
Morse 20
Conicità superiore (metrica)
metrico
Numero 6






Porta utensili
Forma del porta coltello
tipo
verticale a 4 stazioni
Dimensioni della sezione trasversale dell'utensile da taglio
tipo
45×45
Angolo di rotazione del porta coltello

±90°
Corsa laterale massima del porta coltello inferiore
mm
500
Corsa laterale massima del porta coltello superiore
mm
300
Velocità di movimento verticale/orizzontale rapido del porta utensili
mm
3740/1870
Velocità di movimento rapido del piccolo porta coltello
mm/min
935
Potenza del motore della pompa di raffreddamento
mm/min
0.125



Elementi di ispezione
Precisione di lavorazione
kw
IT6/IT7
Rondità di lavorazione
livello
0.008
Cilindricità del pezzo in lavorazione
mm
0.03/300
Planarità del pezzo in lavorazione
mm
0.033/500
Rugosità
mm
Ra1.6
Faccia terminale del mandrino
mm
0.008
Accessori standard della macchina utensile:Manicotto superiore del mandrino e della contropunta: Φ1000 mandrino a quattro griffe: Ferro di regolazione; Bullone di ancoraggio; Raffreddare il serbatoio dell'acqua.
Nota: 3000 mm e superiori a 3000 mm con telaio centrale da 50-600 mm; Φ50-250 mm porta utensili

Accessori opzionali:Φ1250 mandrino a quattro griffe: Φ250-800 mm telaio centrale
