Tornio di precisione per impieghi gravosi Max. oscillazione sul banco 1400mm CW61140 Tornio manuale

Marchio: HD
Numero di modello: CW61140
Luogo di origine: Cina
Certificazione: CE ISO
Quantità minima di ordine: 1 INSIEME
Prezzo: Negoziabile
Capacità di fornitura: 50 set al mese
Tag

Macchina convenzionale del tornio di CDE-A

Macchina convenzionale orizzontale del tornio

Macchina manuale del tornio per metalli

Dettagli del prodotto

Marca: HD Tipo: CW61140
Nome del prodotto: Torni manuali pesanti Diametro massimo dell'oscillazione sopra il letto: 1400 mm
Mass. diametro di oscillazione sopra il carrello: 1050 mm Larghezza del letto: 970mm
Max. lunghezza del pezzo: 1000mm-15000mm Diametro di foro del fuso: ф130mm
Evidenziare

Max. oscillazione sul banco 1400mm

,

Corpo del banco tipo a pavimento

,

Larghezza della guida di 970mm

Descrizione del prodotto

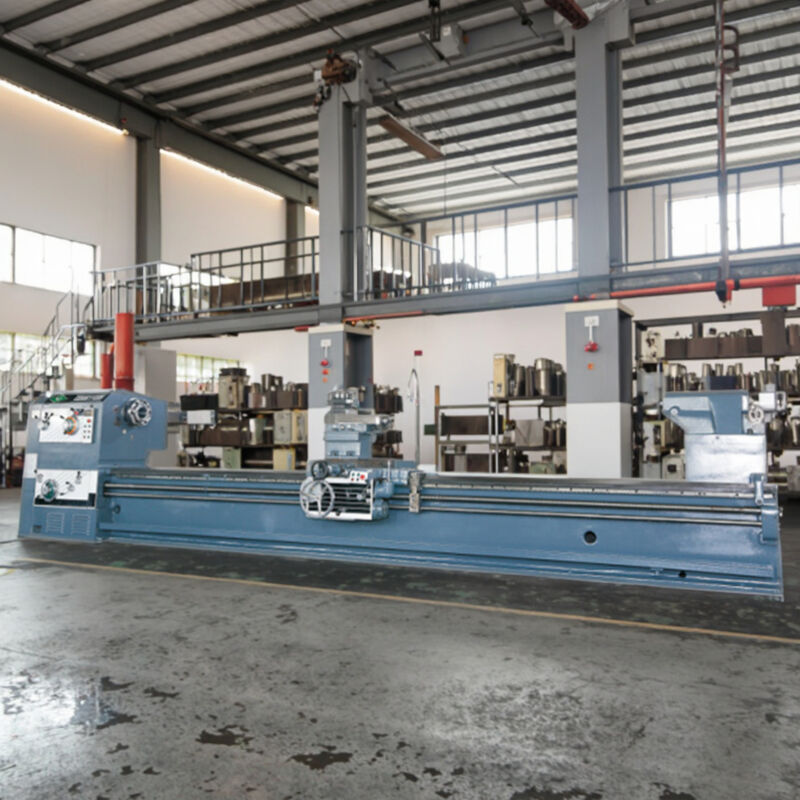

Tornio di precisione per impieghi gravosi Max. oscillazione sul banco 1400mm CW61140 Tornio manuale 0

Descrizione del prodotto:

Tornio di precisione per impieghi gravosi Max.Swing Over Bed 1400mm CW61140 Tornio manuale

Questo utensile è un tornio orizzontale regolare, che adotta una tecnologia avanzata di lavorazione e assemblaggio, alta precisione, buona stabilità, elevata rigidità, alta velocità, ampio diametro del foro passante e ampia gamma di utilizzo, è progettato per la tornitura di metalli neri, metalli non ferrosi e alcune parti di materiali non metallici con utensili da taglio in lega dura e acciaio ad alta velocità. Questo utensile è adatto per la lavorazione grezza e di finitura di varie superfici rotanti complesse e può anche eseguire taglio, alesatura, filettatura e altre lavorazioni.

La struttura principale di questo utensile è un corpo letto di tipo a pavimento solido, superficie della guida rivestita in plastica, buona resistenza all'usura e larghezza della guida di 970 mm. La guida adotta la tempra a media frequenza, la lunghezza di lavorazione può raggiungere i 20 metri. L'avanzamento adotta il principio della trasmissione meccanica.

Dettagli del prodotto:

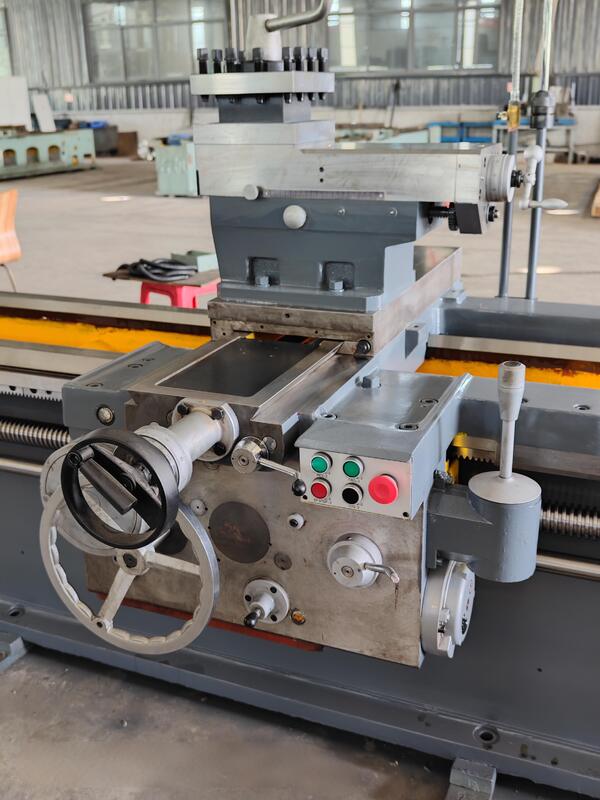

Tornio di precisione per impieghi gravosi Max. oscillazione sul banco 1400mm CW61140 Tornio manuale 1

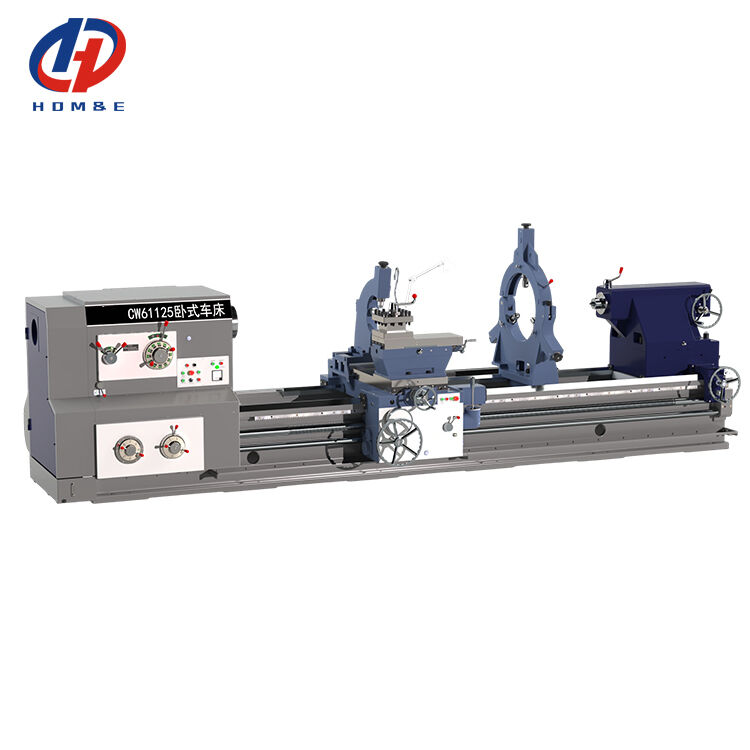

Tornio di precisione per impieghi gravosi Max. oscillazione sul banco 1400mm CW61140 Tornio manuale 2Tornio di precisione per impieghi gravosi Max. oscillazione sul banco 1400mm CW61140 Tornio manuale 3

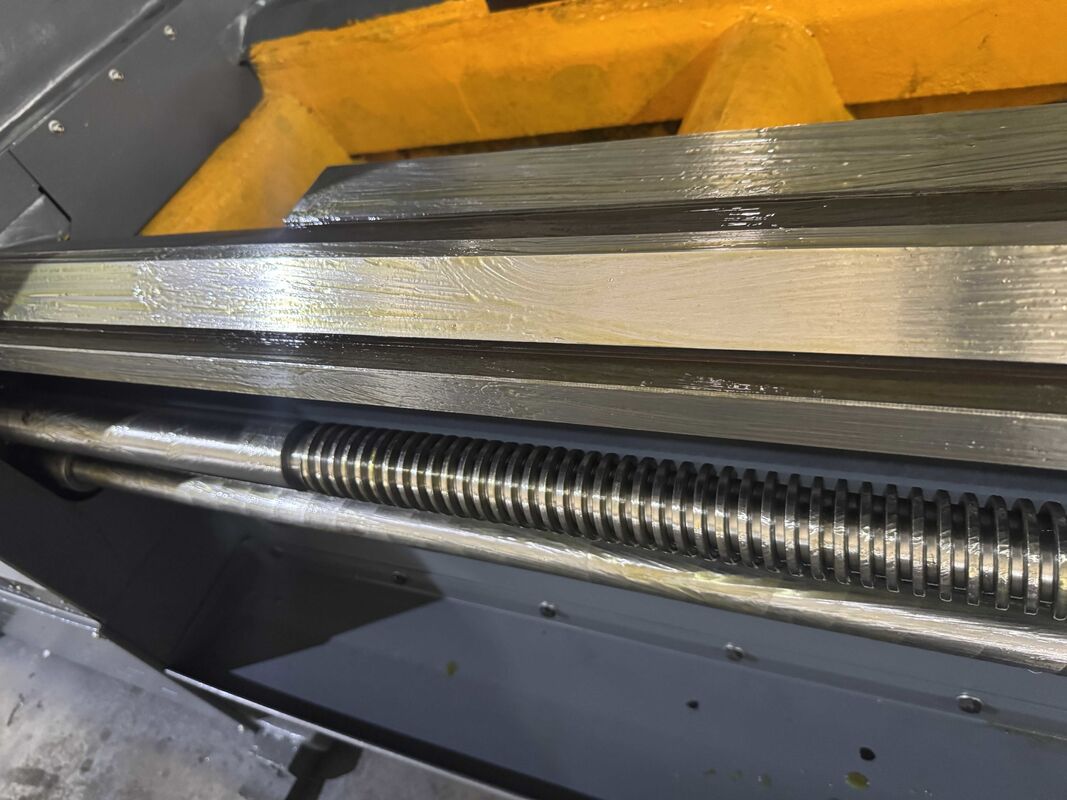

Tornio di precisione per impieghi gravosi Max. oscillazione sul banco 1400mm CW61140 Tornio manuale 4Tornio di precisione per impieghi gravosi Max. oscillazione sul banco 1400mm CW61140 Tornio manuale 5

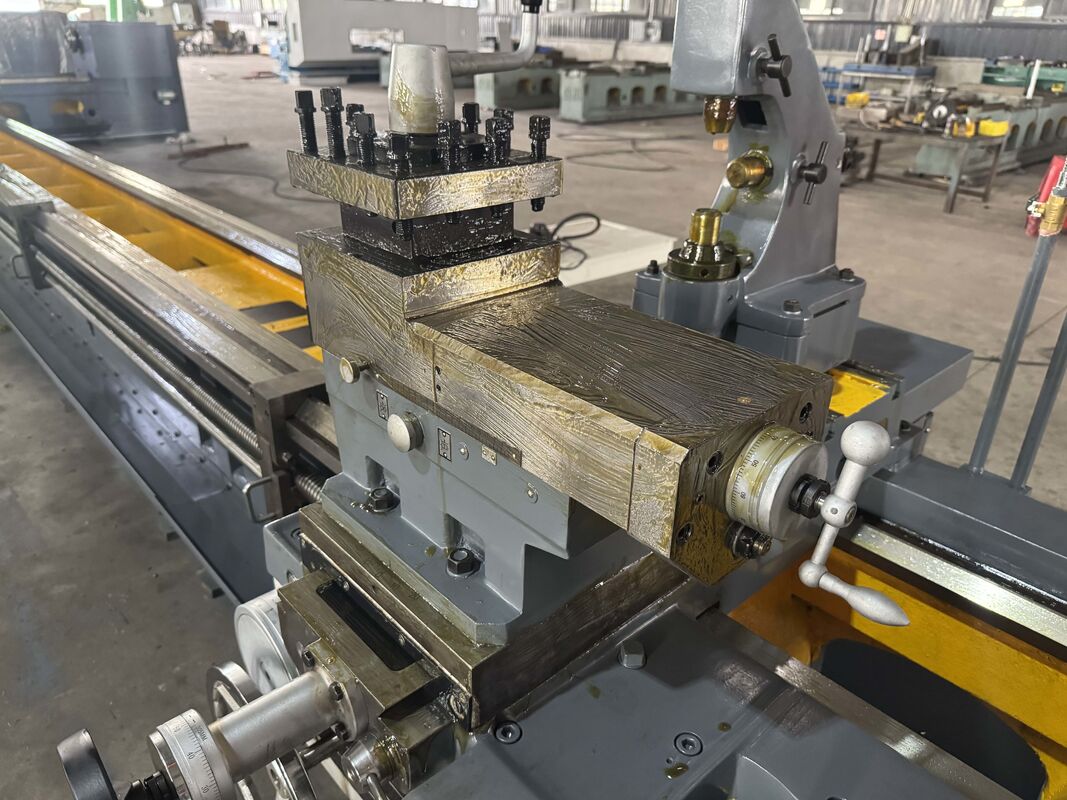

Tornio di precisione per impieghi gravosi Max. oscillazione sul banco 1400mm CW61140 Tornio manuale 6Tornio di precisione per impieghi gravosi Max. oscillazione sul banco 1400mm CW61140 Tornio manuale 7

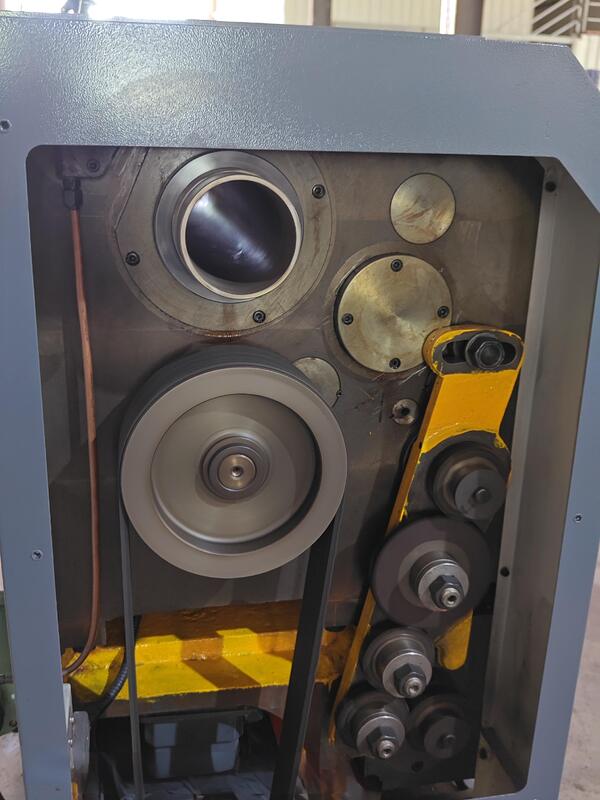

Tornio di precisione per impieghi gravosi Max. oscillazione sul banco 1400mm CW61140 Tornio manuale 8Tornio di precisione per impieghi gravosi Max. oscillazione sul banco 1400mm CW61140 Tornio manuale 9

Parametri del prodotto:

Progetto
Parametro principale
Unità
CW61140



Più ventola di lavoro intorno
Max.swing over bed
mm
1400
Max.swing over carriage
mm
1050
Max.length of wordpiece
mm
1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/15000
Max.cutting length
mm
850/1350/1850/2850/3850/4850/5850/6850/7850/9850/11850/14850
Due capacità di carico massimo superiore
kg
10000(20000)




Mandrino
Spindle bore
mm
130
Foro conico nel mandrino
mm
1:20(140 Metric)
Foro principale nel mandrino
ISO
A2-15
Diametro della posizione del cuscinetto anteriore del mandrino
mm
220
Numero di tipi di rotazione del mandrino e velocità di rotazione
r/min
21 tipi
3.15-315
Numero di inversioni del mandrino e velocità di rotazione
r/min
21 tipi
5-400
Potenza del motore principale
kw
22(30)
Diametro del mandrino manuale
mm
1000


Struttura del letto
Larghezza del letto
mm
970
Struttura del letto
mm
Telaio del letto a pavimento intero
Avanzamento laterale
mm
730
Avanzamento verticale
mm
1000-15000
Movimento orizzontale/verticale rapido
m/min
4/8







Entra in fanaround
Avanzamenti longitudinali 64 tipi
mm/(in/r)
0.1~12
Avanzamenti trasversali 64 tipi
mm/(in/r)
0.05~6
64 velocità di avanzamento sul porta utensili superiore
mm/(in/r)
0.025-3
Filettature metriche 56 tipi
mm
1~240
Filettature Whitworth 56 tipi
tpi
30-1/4
Filettature modulo 53 tipi
mm
0.5~60
Filettature diametrali 24 tipi
D.P.
60-0.5
Il rapporto tra la velocità di avanzamento del porta utensili superiore e la velocità di avanzamento longitudinale
mm
1/4
Passo della vite della macchina utensile
mm
12
Potenza del motore veloce
kw
1.5


Contropunta
Diametro del manicotto della contropunta
mm
200(260)
Corsa del manicotto della contropunta
mm
300
Foro conico del manicotto della contropunta
mm
Morse 20
Conicità del socket superiore (metrico)
metrico
Numero 6






Porta utensili
Forma del porta coltelli
tipo
stazione verticale 4
Dimensioni della sezione trasversale dell'utensile da taglio
tipo
45×45
Angolo di rotazione del porta coltelli

±90°
Corsa laterale massima del porta coltelli inferiore
mm
500
Corsa laterale massima del porta coltelli superiore
mm
300
Velocità di movimento verticale/orizzontale rapido del porta utensili
mm
3740/1870
Velocità di movimento rapido del porta coltelli piccolo
mm/min
935
Potenza del motore della pompa di raffreddamento
mm/min
0.125



Elementi di ispezione
Precisione di lavorazione
kw
IT6/IT7
Rotondità di lavorazione
livello
0.008
Cilindricità del pezzo in lavorazione
mm
0.03/300
Planarità del pezzo in lavorazione
mm
0.033/500
Rugosità
mm
Ra1.6
Faccia terminale del mandrino
mm
0.008
Accessori standard della macchina utensile: manicotto superiore del mandrino e della contropunta: Φ1000 mandrino a quattro griffe: Ferro di regolazione; Bullone di ancoraggio; Raffreddare il serbatoio dell'acqua.
Nota: 3000 mm e superiori 3000 mm con telaio centrale da 50-600 mm; Φ50-250 mm porta utensili

Accessori opzionali:Φ1250 mandrino a quattro griffe: Φ250-800mm telaio centrale

IL NOSTRO SERVIZIO:

Assicurati di ricevere una macchina di alta qualità
1. Ogni parte deve essere ispezionata
2. Oltre 100 controlli del processo di produzione
3. Oltre 200 elementi di ispezione
4. Esecuzione di campioni di ogni macchina
5. 72 ore di prova prima della consegna

Perché scegliere noi:
◆ Senso di qualità superiore, le richieste dei clienti vengono al primo posto
◆ 30 anni + di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore high-tech con capacità di ricerca e progettazione
◆ Sistema di fornitura stabile e maturo
◆ Giovani vendite e ingegneri attivi per servizi immediati (24 ore online)
◆ Aggiornamento del meccanismo in base all'ergonomia e alla facilità di manutenzione
◆ Il nostro principio di progettazione della struttura: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione
Chi siamo:
Tornio di precisione per impieghi gravosi Max. oscillazione sul banco 1400mm CW61140 Tornio manuale 10
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, in Cina. Siamo specializzati in torni CNC, centri di lavoro verticali, centri di lavoro orizzontali, centri di lavoro a portale, centri di lavoro a cinque assi, centri di tornitura-fresatura e varie altre attrezzature CNC. Abbiamo più di 200 tipi di macchine utensili. La qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha oltre 80 anni di storia nella produzione di macchine utensili. Il primo tornio, la foratrice e la alesatrice sono nati qui. Sono stati uno dei leader dell'industria cinese delle macchine utensili e il più grande produttore di macchine utensili in Cina. I prodotti di macchine utensili coprono automobili, aviazione, nuove energie, macchinari edili, navi, valvole a pompa, cuscinetti, elettronica 3C, stampi e altre industrie. Ci assumiamo la missione di fornire macchine utensili con tecnologia leader, alta qualità e buon servizio ai nostri clienti in tutto il mondo!
La nostra fabbrica:
Tornio di precisione per impieghi gravosi Max. oscillazione sul banco 1400mm CW61140 Tornio manuale 11

FAQ:

Q1. Sei una società commerciale o una società di produzione?

Siamo una società di produzione.
Q2. Quali sono i prodotti principali della tua azienda?
Siamo specializzati in tutti i tipi di macchine, come tornio CNC, fresatrice CNC, centro di lavoro verticale, tornio convenzionale, foratrice, foratrice radiale e così via.
Q3. È possibile fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per i nostri clienti al fine di aumentare l'efficienza.
Q4: Quali sono i termini della garanzia?
Forniremo una sostituzione per le parti che si dimostrano difettose per un periodo di 12 mesi,
iniziando dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pre-vendita: soluzioni personalizzate, pianificazione e progettazione; Servizio one-to-one
Post-vendita: 7 giorni 24 ore di servizio online, guida remota all'installazione, collegamento con il sistema software del cliente
Q6: Perché scegliere la tua azienda?
I prodotti dallo sviluppo, progettazione, produzione, assemblaggio dell'intero processo di produzione sono
eseguiti tra gli stabilimenti con una catena di produzione completa che è la tua garanzia più affidabile.
Q7: La tua azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Possiamo fornire questo tipo di servizio. Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione in base al programma dell'acquirente. Tutto questo può essere quotato ed elencato nel contratto. Il venditore collaborerà con l'acquirente per gestire il visto e la preparazione dell'installazione prima di andare all'estero.
Q8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione. lettera di credito irrevocabile a vista

Punti salienti del prodotto

Descrizione del prodotto: Tornio di precisione per impieghi gravosi Max.Swing Over Bed 1400mm CW61140 Tornio manuale Questo utensile è un tornio orizzontale regolare, che adotta una tecnologia avanzata di lavorazione e assemblaggio, alta precisione, buona stabilità, elevata rigidità, alta velocità, ...
