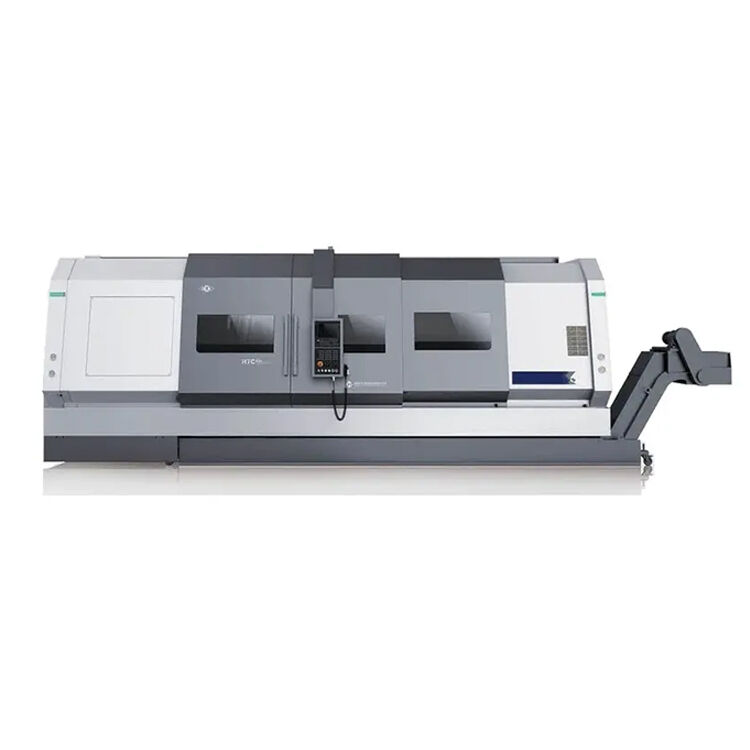

Name: Tornio CNC a banco inclinato di alta precisione SMTCL HTC63H Fanuc con doppie guide
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: HTC63H
Availability: InStock

Casa > prodotti > Macchine del tornio di CNC >

Tornio CNC a banco inclinato di alta precisione SMTCL HTC63H Fanuc con doppie guide

Alta precisione

Tornio CNC con doppie guide

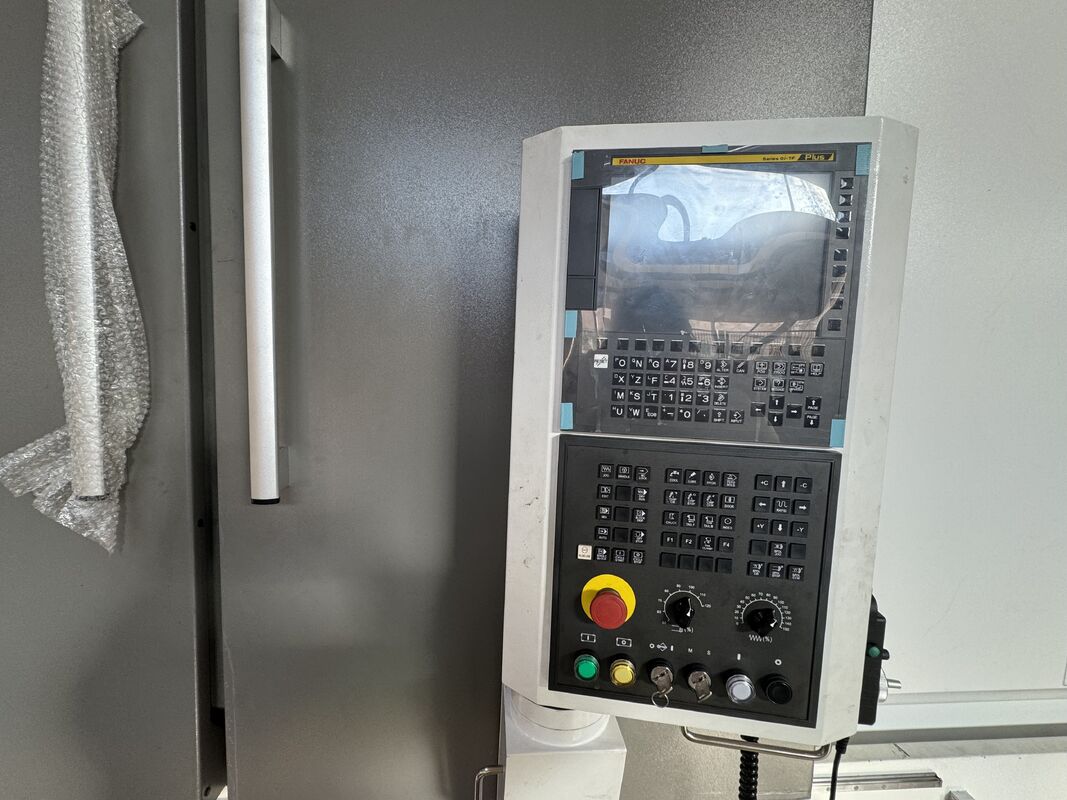

Controller FANUC

Luogo di origine:

Cina

Marca:

SYMG SMTCL

Certificazione:

ISO certification

Numero di modello:

HTC63H

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Nome del prodotto:

HTC63H

Diametro di taglio massimo::

630/800 mm

Lunghezza massima di taglio::

1000/1500/2000/3000mm

Diametro massimo dell'altalena sul letto::

∅820

Diametro di rotazione massimo sullo scivolo::

¥650

Diametro del foro dello spinello::

140 mm

Diametro massimo della barra::

125 mm

Intervallo di velocità del mandrino::

35-1800 giri/min

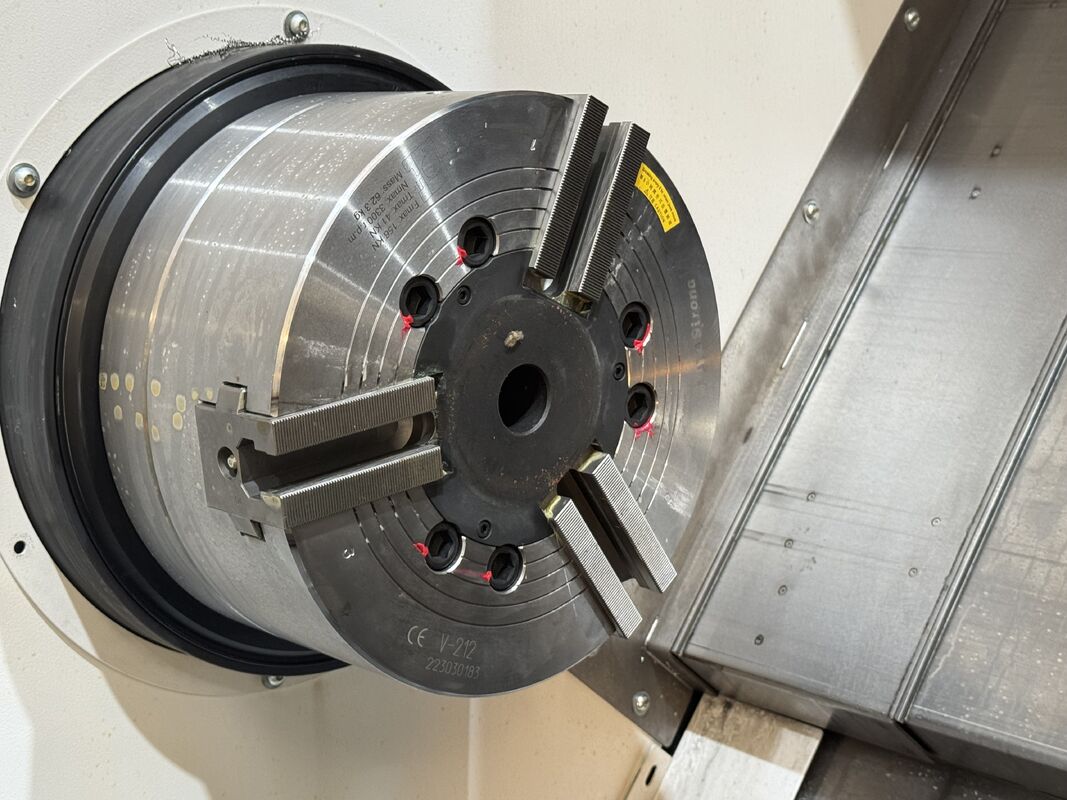

Diametro standard del mandrino::

18 "

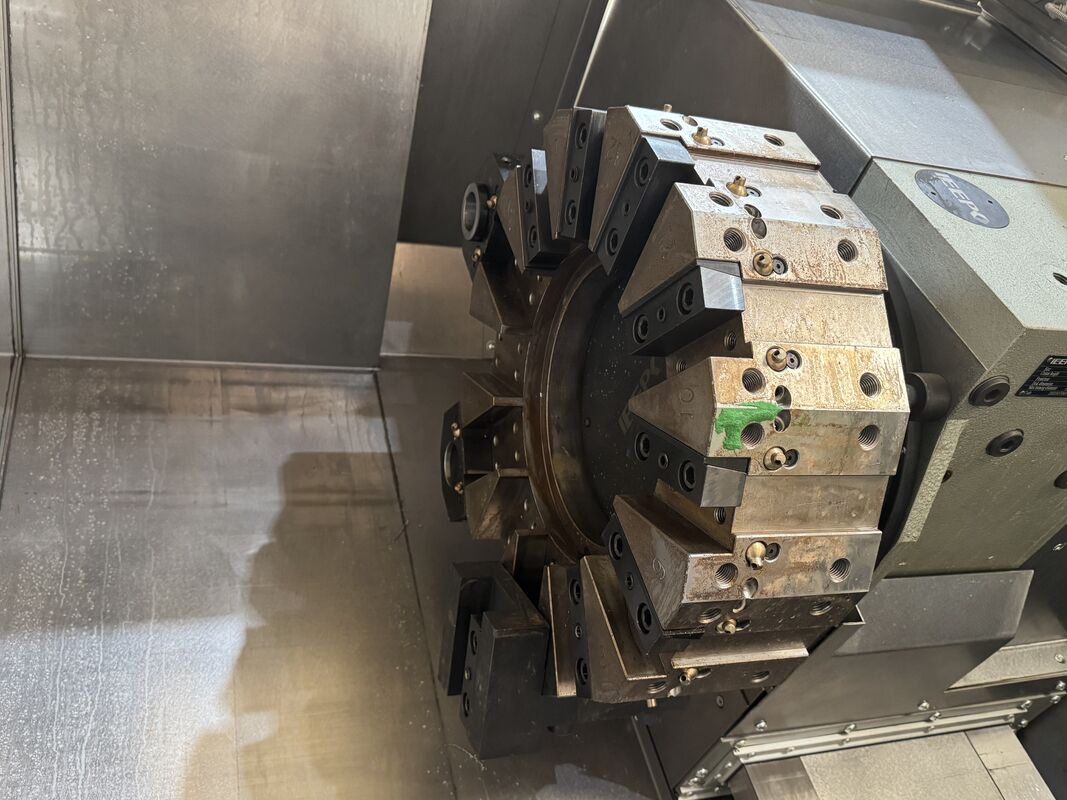

Tipo di torretta utensile standard::

Carrello servoutensile orizzontale a 12 stazioni

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

Negoziabile

Imballaggi particolari

Cassa di legno, baule di latta, altro imballaggio per la navigazione.

Tempi di consegna

30-45 giorni

Termini di pagamento

T/T,L/C,Western Union

Capacità di alimentazione

45 insiemi al mese

PRODOTTI RELATIVI

Video

SMTCL Generale Alta precisione FANUC Controllo Slant letto CNC Torno HTC63Q Macchine di ingegneria CNC Torno

Ottieni il miglior prezzo

Video

SMTCL CNC Turning Center Long-span Spindle HTC40Hm BMT55 Servo Power Turret CNC Turning Center con asse Y

Ottieni il miglior prezzo

Il macchinario che elabora il tornio di CNC del portautensile lavora la ferrovia a macchina di guida lineare HK500L

Ottieni il miglior prezzo

D300mm Tipo fila di coltello Torni CNC Macchine utensile posta HK45L

Ottieni il miglior prezzo

Contattaci

+8613916455787

sales@huidijd.com

86-021-61195255

Contatta ora

Descrizione del prodotto

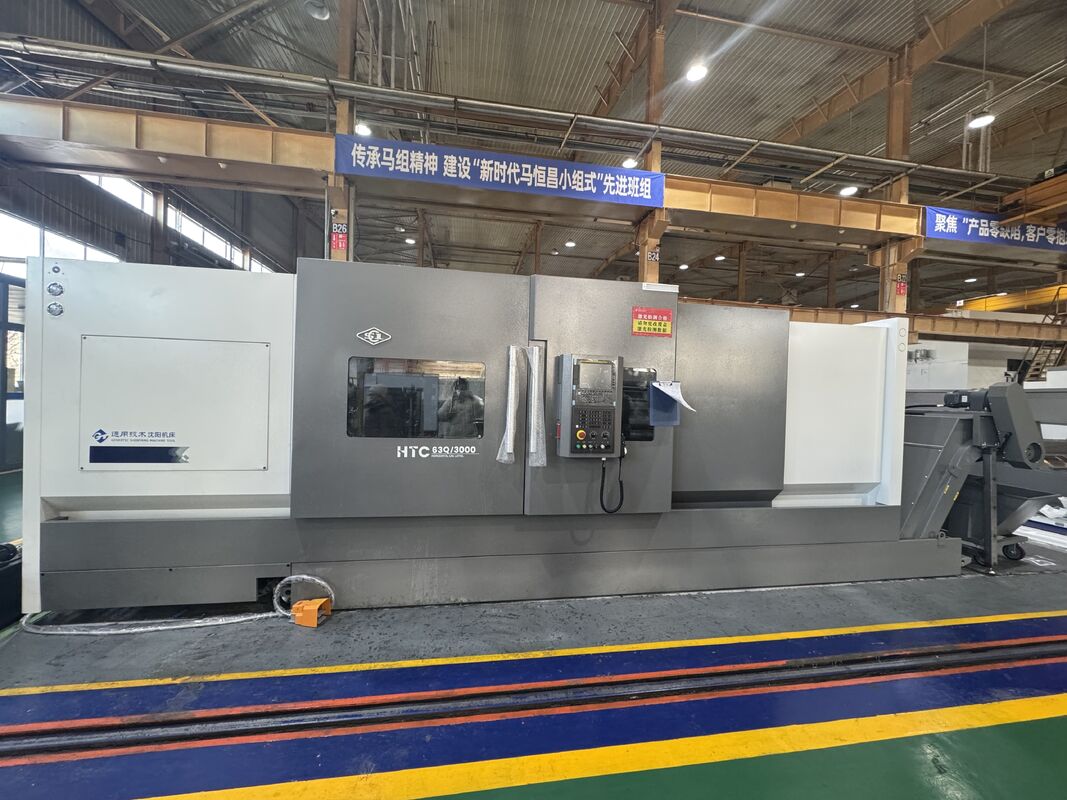

Tornio CNC a banco inclinato di alta precisione SMTCL HTC63H Fanuc con doppie guide 0

Descrizione del Prodotto

Tornio CNC a letto inclinato ad alta precisione SMCTCL HTC63H Fanuc con doppie guide

La slitta del tornio orizzontale CNC serie HTC63Q/H/S adotta una struttura a doppia guida interna, con ampiezza

e forte rigidità. L'intera macchina è più rigida quando il foro interno viene lavorato. Il mandrino adotta

una testa a due ingranaggi, che ha un'alta velocità di rotazione e una grande coppia di taglio. Può soddisfare efficacemente la

domanda di lavorazione di parti di macchinari di ingegneria, automobilistico, metallurgia, fusione e altre industrie.

Caratteristiche del Prodotto

1, Alta precisione

◆ Vite e guida ad alta precisione
◆ Cuscinetti del mandrino ad alta precisione
◆ Quantificazione standard del processo
◆ Righello a griglia ad alta precisione

2, Alta efficienza
◆ Applicazione del codice modulare del sistema
◆ Configurazione funzionale completa, che consente la produzione intelligente
◆ Torretta servo ad alta efficienza
◆ Mandrino di taglio ad alte prestazioni e per impieghi gravosi

3, Alta rigidità
◆ Corpo in ghisa di alta qualità e altre fusioni chiave
◆ Testata a lunga campata
◆ Mandrino ad alta potenza e coppia elevata
◆ Carrello portautensili ad alta rigidità

Dettagli del Prodotto

Viti e guide ad alta precisione

Utilizza viti di alta qualità importate di grado C3 e guide di grado H ed è azionato direttamente da servomotori per ottenere un'eccellente precisione di funzionamento

Cuscinetti a rulli cilindrici del mandrino ad alta precisione

Adotta cuscinetti a rulli cilindrici di grado P4 importati di alta qualità e collabora con il mandrino ad alta precisione per ottenere un'eccellente precisione di rotazione.

Due assi ad alta velocità

I due assi utilizzano viti importate e utilizzano la tecnologia di pre-stiratura per garantire un funzionamento rapido e stabile della macchina utensile

Configurazione funzionale completa, che consente la

produzione intelligente

Diverse configurazioni modulari come la lunetta, il contromandrino, la contropunta servo e l'asse Y possono

essere opzionali in base alle diverse esigenze del pezzo. Può realizzare la lavorazione multi-sequenza dei pezzi e può anche essere dotato di misurazione del pezzo, utensile

impostatore, moduli di automazione, ecc., per migliorare l'efficienza del lavoro.

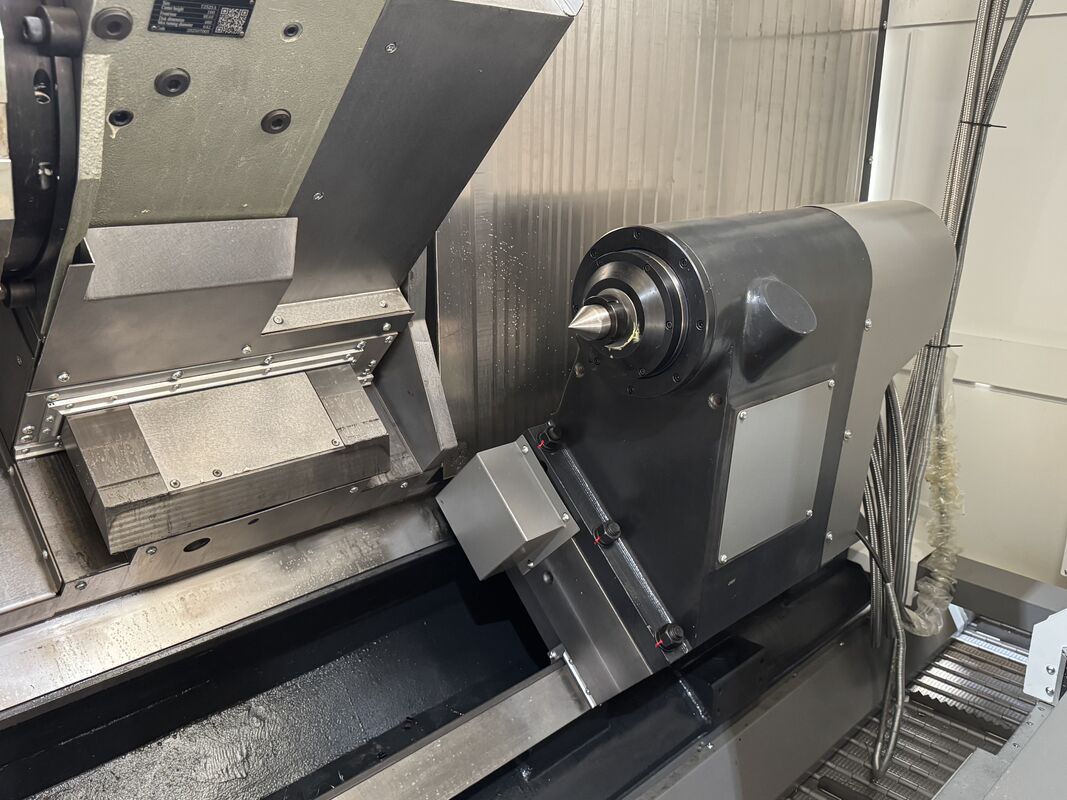

Contropunta a mandrino piccolo

È dotato di una contropunta con struttura a mandrino piccolo e cuscinetti a rulli conici installati internamente

e cuscinetti a sfere a contatto obliquo per migliorare la rigidità di taglio dell'estremità della contropunta
e garantire l'effetto di taglio delle parti ad asse lungo.

Letto ad alta rigidità

Il letto è un letto inclinato a 45°, con una struttura a nervature ottimizzata e rinforzata all'interno. È fuso in un unico pezzo con fusioni di alta qualità e l'intero asse adotta una struttura a guida rigida, che migliora efficacemente la rigidità dinamica. L'unione tra il letto e la testata viene raschiata e rettificata da una superficie a doppio appoggio, che migliora ulteriormente la rigidità di taglio dell'intera macchina.

Parametri del Prodotto

Articoli	Unità	HTC63Q	HTC63H	HTC63S
Diam. max. di taglio (albero/disco)	mm	Φ630/Φ630	Φ630/Φ800	Φ630/Φ800
Lunghezza massima di taglio	mm	1000/1500/2000/3000	1000/1500/2000/3000	1000/1500/2000/3000
Diam. max. oscillazione sul letto	mm	Φ700	Φ820	Φ820
Diam. max. oscillazione sull'intercapedine del letto	mm	Φ600	Φ650	Φ650
Mandrino
Modello naso mandrino	-	A2-11	A2-11	A2-15
Diam. interno cuscinetto anteriore	mm	Φ160	Φ160	Φ200
Conicità e dimensioni foro mandrino		1:20;Φ150	1:20;Φ150	1:20;Φ150
Diam. foro mandrino max.	mm	Φ104	Φ106	Φ140
Diam. barra max.	mm	Φ85	Φ88	Φ125
Diam. mandrino standard	pollici	12"	15"	18"
Gamma velocità mandrino	giri/min	35-2000	35-2000	35-2000
Coppia max. mandrino	Nm	1250	1900	3800
Serie di velocità del mandrino		Due marce meccaniche	Due marce meccaniche	Due marce meccaniche
Potenza in uscita motore principale continua/30 min.	kW	20/30	22/26	30/37
Asse X/Z
Velocità di traslazione rapida asse X	mm	15	12	12
Velocità di traslazione rapida asse Z	mm	15	12	12
Corsa asse X	mm	320	430	430
Corsa asse Z	mm	1100/1600/2100/3100	1050/1550/2050/3050	1050/1550/2050/3050
Contropunta
Corsa contropunta	mm	900/1400/1900/2900	850/1350/1850/2850	850/1350/1850/2850
Metodo di azionamento contropunta		Trascinamento slitta	Trascinamento slitta	Trascinamento slitta
Corsa manicotto contropunta	mm	150	180	180
Diam. manicotto contropunta	mm	Φ160	Φ180	Φ180
Conicità foro conico contropunta		Morse 5#	Morse 6#	Morse 6#
Torretta portautensili
Forma torretta portautensili		Torretta portautensili servo orizzontale a 12 stazioni	Torretta portautensili servo orizzontale a 12 stazioni	Torretta portautensili idraulica orizzontale a 12 stazioni
Altezza centro	mm	160	160	160
Dimensione utensile	mm	32×32	32×32	32×32
Se è possibile scegliere l'utensile nelle vicinanze	mm	sì	sì	sì
Capacità di carico massima
Pezzi a disco	kg	800	800/2000	1000
Pezzi ad albero	kg	1300	2000	3000
Altri
Distanza tra il centro del mandrino e il pavimento	mm	1085.5	1160	1160
Peso della macchina	kg	7000/8500/10000/12500	13000/16000/19000/22000	13000/16000/19000/22000

IL NOSTRO Servizio

Assicurati di ricevere una macchina di alta qualità
1. Ogni parte deve essere ispezionata
2. Oltre 100 controlli del processo di produzione
3. Oltre 200 elementi di ispezione
4. Lavorazione di campioni di ogni macchina
5. 72 ore di prova prima della consegna

Perché Sceglierci

◆ Senso di qualità superiore, le richieste dei clienti vengono al primo posto
◆ 30 anni + di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore high-tech con capacità di ricerca e progettazione
◆ Sistema di fornitura stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi immediati (24 ore online)
◆ Aggiornamento del meccanismo in base all'ergonomia e alla facilità di manutenzione
◆ Il nostro principio di progettazione della struttura: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione

Chi Siamo

Tornio CNC a banco inclinato di alta precisione SMTCL HTC63H Fanuc con doppie guide 1

Benvenuti a farci visita!

Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, in Cina. Siamo specializzati in torni CNC, centri di lavoro verticali, centri di lavoro orizzontali, centri di lavoro a portale, centri di lavoro a cinque assi, centri di tornitura-fresatura e varie altre attrezzature CNC. Abbiamo più di 200 tipi di macchine utensili. La qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.

La nostra fabbrica ha oltre 80 anni di storia nella produzione di macchine utensili. Il primo tornio, la foratrice e la alesatrice sono nati qui. Sono stati uno dei leader dell'industria cinese delle macchine utensili e il più grande produttore di macchine utensili in Cina. I prodotti di macchine utensili coprono automobili, aviazione, nuove energie, macchinari edili, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie. Ci assumiamo la missione di fornire macchine utensili con tecnologia leader, alta qualità e buon servizio ai nostri clienti in tutto il mondo!

La Nostra Fabbrica

Tornio CNC a banco inclinato di alta precisione SMTCL HTC63H Fanuc con doppie guide 2

FAQ

Q1. Sei una società commerciale o una società di produzione?

Siamo una società di produzione.

Q2. Quali sono i prodotti principali della tua azienda?

Siamo specializzati in tutti i tipi di macchine, come torni CNC, fresatrici CNC, centri di lavoro verticali, torni convenzionali, foratrici, foratrici radiali e così via.

Q3. È possibile fornire una macchina personalizzata o SPM (macchina per scopi speciali)?

Sì, forniamo soluzioni CNC intelligenti per i nostri clienti al fine di aumentare l'efficienza.

Q4: Quali sono i termini della tua garanzia?

Forniremo una sostituzione per le parti che si dimostrano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.

Q5. Quali sono i servizi?
Pre-vendita: soluzioni personalizzate, pianificazione e progettazione; servizio one-to-one
Post-vendita: 7 giorni su 24 ore di servizio online, guida remota all'installazione, collegamento con il sistema software del cliente

Q6: Perché scegliere la tua azienda?

I prodotti dallo sviluppo, progettazione, produzione, assemblaggio dell'intero processo di produzione sono
eseguiti tra gli stabilimenti con una catena di produzione completa che è la tua garanzia più affidabile.

Q7: La tua azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?

Possiamo fornire questo tipo di servizio. Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione in base al programma dell'acquirente. Tutto questo può essere quotato ed elencato nel contratto. Il venditore collaborerà con l'acquirente per gestire il visto e la preparazione dell'installazione prima di andare all'estero.

Q8: Quali sono i termini di pagamento?

T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione. lettera di credito irrevocabile a vista
