Name: Shenyang Machine Tool TPX6111B Precision Horizontal Boring and Milling Machine
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: TPX6111B
Availability: InStock

Casa > prodotti > Macchine per la trivellazione e la fresatura orizzontali >

Shenyang Machine Tool TPX6111B Precision Horizontal Boring and Milling Machine

Shenyang TPX6111B macchina di foraggio orizzontale

fresatrici orizzontali di precisione

Alesaggio di TPX6111B e fresatrice

Luogo di origine:

Cina

Marca:

SMTCL

Certificazione:

ISO CE

Numero di modello:

TPX6111B

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Nome:

Macchine per la trivellazione e la fresatura orizzontali

Modello:

TPX6111B

Dimensioni di worktable:

1100mmX960mm

Worktable Max.Load:

5000 kg

Diametro massimo del fuso:

110 mm

Coppia di torsione di Max.spindle:

1225 N.m

Gamma di velocità del mandrino:

8-1000 r/min

Potenza del motore:

7.5KW

Diametro della testa di rivestimento:

600 mm

Corsa dell'asse X/Y/Z:

900/900/1400mm

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Imballaggi particolari

Pacchetto adatto a trasporti via mare interurbani

Tempi di consegna

30-40 giorni

Termini di pagamento

L/C, T/T, D/P, D/A, Western Union, MoneyGram

Capacità di alimentazione

100 set/set all'anno

PRODOTTI RELATIVI

Video

SMTCL CNC Fregiatrice orizzontale TK6511B 5 assi

Ottieni il miglior prezzo

Video

DRO TPX6111B Macchina di foratura e fresatura orizzontale manuale per lavori pesanti

Ottieni il miglior prezzo

Video

ZJ TPX6111B Perforazione e fresatura orizzontale con lettura digitale

Ottieni il miglior prezzo

Video

SMTCL PBC110m General-purpose CNC Horizontal Milling and Boring Machine

Ottieni il miglior prezzo

Contattaci

+8613916455787

sales@huidijd.com

86-021-61195255

Contatta ora

Descrizione del prodotto

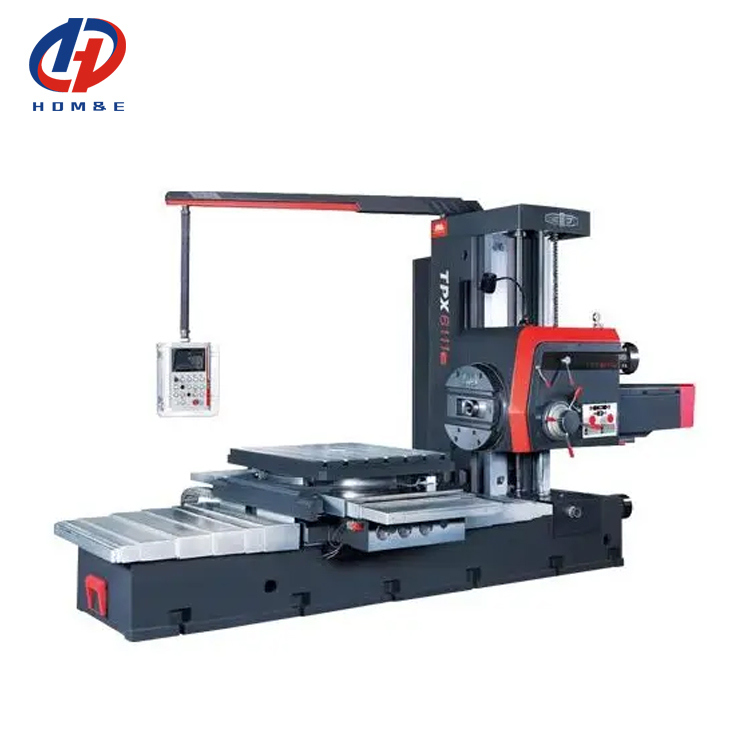

Shenyang Machine Tool TPX6111B Precision Horizontal Boring and Milling Machine 0

Descrizione del prodotto

Shenyang Machine Tool TPX6111B.

Le fresatrici orizzontali della serie TPX si basano su un design classico, adatte per la fresatura grezza e finita, in grado di fresare componenti di grandi dimensioni e di tipo scatola.Essi eccellono nel mantenere l' interno noioso- la rotazione cilindrica e la scanalatura mediante alimentazione radiale della piastra di rivestimento.I sistemi di misurazione di lettura digitale di precisione garantiscono l'accuratezza delle coordinate e della lineatura.

Caratteristiche del prodotto

Spindle di alta qualità

Il meccanismo a tre strati garantisce un'elevata precisione di rotazione e il supporto a tre punti garantisce un'elevata rigidità e precisione.

Layout facile da usare

Il pannello di funzionamento appeso offre un funzionamento centralizzato flessibile e conveniente.

Miraggio ottico accurato e stabile

Il dispositivo di posizionamento optico 4×90 delle tavole di lavoro garantisce un'elevata precisione di posizionamento e un'alta precisione di rotazione.

Interlock elettroidraulico

Tutti i componenti mobili sono dotati di blocchi elettroidraulici.


Campione di pezzo da lavorare:
Componente di tipo flange

Dettagli del prodotto

LettoLe nostre fusioni di alta qualità sono dotate di condotte lucide e indurite, rinforzate internamente per massimizzare rigidità e stabilità.

Pannello di controlloDisponibile in forma di braccio appeso o d'altalena, il pannello di controllo è facile da usare e riduce la stanchezza dell'operatore.

Progettazione internaFacile da installare, stabile e preciso con una struttura completamente chiusa per prevenire l'intrusione di olio, liquido di raffreddamento e chip.

Sistema di controlloPLC

ColonnaRealizzata in fusioni di alta qualità con terra e guide indurite, la progettazione strutturale ottimizzata supporta facilmente l'assemblaggio

Inclosure protettiveLe lastre di acciaio di alta qualità saldate costituiscono un'eccellente copertura protettiva.

Sistema idraulicoValvola di rilievo a pressione regolata, con velocità variabile ottenuta tramite valvola aoritaria.

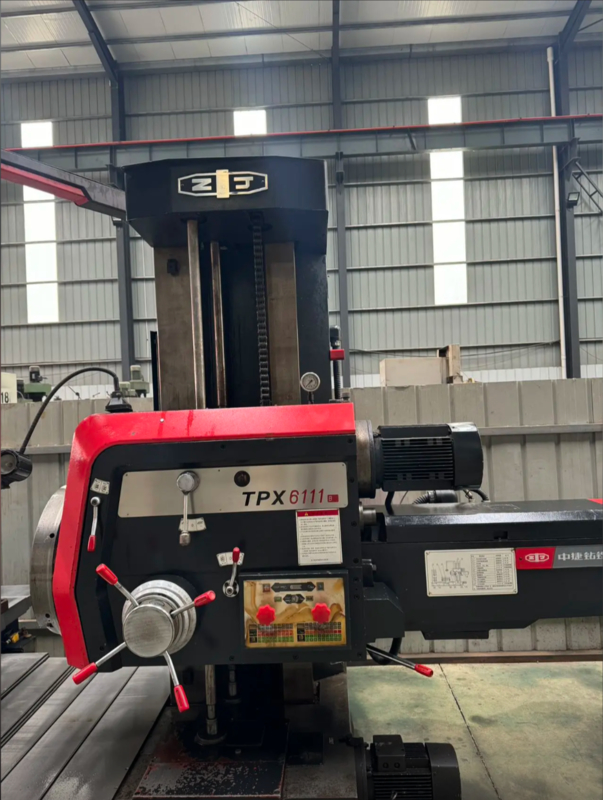

FabbricazioneLa velocità primaria è controllata tramite interruttori sulla testa stessa, una varietà di velocità di rotazione sono possibili

Parametri del prodotto

Articolo		Unità	TPX6111B	TPX6111B/2	TPX6111B/3
Fusoliera	Diametro	mm	φ110	φ110	φ110
	Taper		Morse n. 6 (ISO7:24No50)	Numero Morse 6 ((ISO7:24No50)	Numero Morse 6 ((ISO7:24No50)
	Torsione massima	N.m.	1225	1225	1225
	Spinta assiale massima	N	12250	12250	12250
	Impostazioni della velocità		22	22	22
	Intervallo di velocità	r/min	8-1000	8-1000	8-1000
	Potenza del motore principale	kW	7.5	7.5	7.5

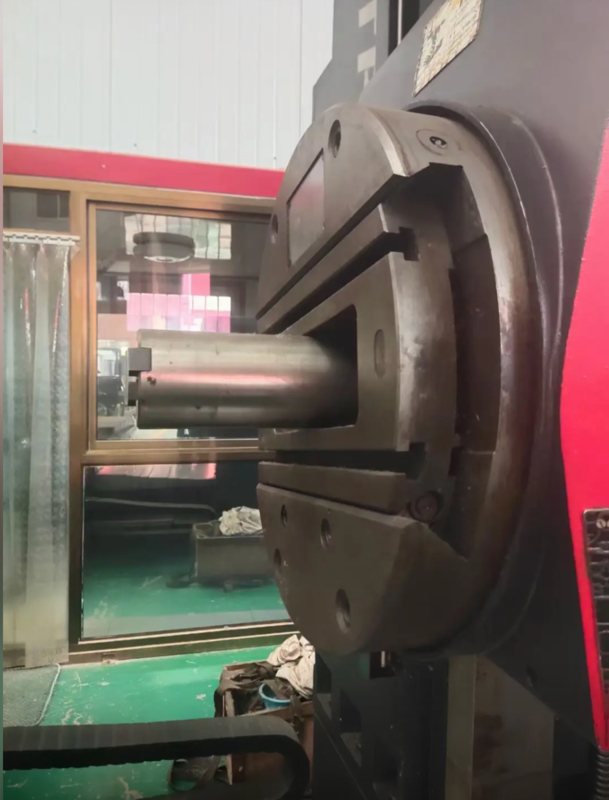

Placca di fronte	Torsione massima	N.m.	1960	1960	1960
	Diametro	mm	Φ600	Φ600	Φ600
	Intervallo di velocità	r/min	4-200	4-200	4-200
	Impostazioni della velocità		18	18	18

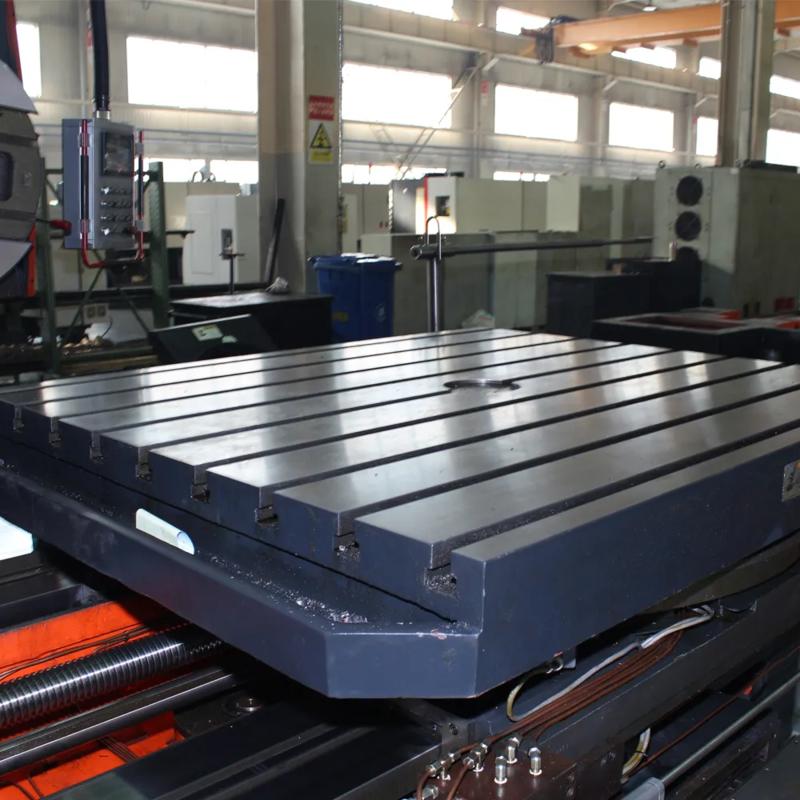

Tavolo di lavoro	Dimensioni	mm	1100×960	1100×960	1250×110
	Max Lode	kg	5000	5000	5000
	Dimensione della fessura in T	mm	22	22	22
	Numero di slot in T		7	7	7
Intervallo di Mahining	Viaggio massimo dell'asse X	mm	900	1250	1600
	Viaggio massimo dell'asse Y	mm	900	900	1200
	Viaggio massimo dell'asse Z	mm	1400	1400	1400
	Viaggio massimo dell'asse W (spindle)	mm	600	600	600
	Disposizione di un dispositivo di controllo della velocità di rotazione	mm	180	180	180
	angolo di rotazione dell'asse B	°	360	360	360
	Distanza minima tra la linea centrale dello spinello e il tavolo da lavoro	mm	0	0	0
Mangimi	Trascorso rapido	mm/min	X/Y/Z/W:2500	X/Y/Z/W:2500	X/Y/Z/W:2500
Mangimi	Distanza di alimentazione dell'asse per ogni rivoluzione dello mandrino	mm/rev	0.04-6/0.01-1.88 (X/Y/Z/W)	0.04-6/0.01-1.88 ((X/Y/Z/W)	0.04-6/0.01-1.88 ((X/Y/Z/W)
Accuratezza	Accuratezza di lettura lineare (asse X/Y/Z)	mm	0.005	0.005	0.005
Accuratezza	Accuratezza di lettura lineare (asse B)	°	0.001	0.001	0.001
Specificità generali	Dimensioni ((L×W×H)	mm	4910x2454 x2750	4910x2870 x2750	5028x2870 x2750
Specificità generali	Peso di mahine	kg	11500	13000	14000
Configurazione standard: 1Morse n. 6 spindle coniper hole 2, lettura digitale dell'asse X/Y 3,Testa rivolta			Configurazione selettiva: 1,724 n. 50 Fuso (JT50) 2,724 n. 50 Fuso (BT50) 3, lettura digitale dell'asse Z 4, lettura digitale dell'asse B 5Colonna posteriore

Servizio UR

Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna

Perché scegliere noi

◆ Senso della qualità, le richieste dei clienti vengono prima di tutto
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione

Su di noi

Benvenuti a visitarci!

Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.La nostra fabbrica ha oltre 80 anni di storia nella produzione di macchine utensiliIl primo tornio, la macchina da perforazione e la macchina da foraggio sono nati qui.Le macchine utensili comprendono le automobili, l'aviazione, le nuove energie, i macchinari da costruzione, le navi, le valvole di pompa, i cuscinetti, l'elettronica 3C, gli stampi e altre industrie.alta qualità e buon servizio ai nostri clienti in tutto il mondo!

La nostra fabbrica

Mostra

Domande frequenti

D. Lei è una società commerciale o produttiva?

Siamo un'azienda di produzione.

Q2. Quali sono i principali prodotti della vostra azienda?

Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.

Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?

Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.

D4: Quali sono i termini di garanzia?

Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.

Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente

D6: Perché scegliere la vostra azienda?

I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.

Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?

Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.

D8: Quali sono i termini di pagamento?

T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
