Fresatrice-alesatrice orizzontale ad alta rigidità SMTCL TK6513, alesatrice CNC

Fresatrice-alesatrice orizzontale ad alta rigidità SMTCL TK6513, alesatrice CNC

Ad alta rigidità

Taglio pesante

SMTCL

Luogo di origine:

Cina

Marca:

SMTCL

Certificazione:

CE ISO certification

Numero di modello:

TK6513

Contattaci
Chiedi un preventivo
Dettagli del prodotto
Marca:
SMTCL
Numero di modello:
TK6513
CNC o no:
CNC
Parola chiave:
Macchine per la fresatura CNC orizzontale
Velocità del fuso:
10-2000 giri/min
Dimensione del banco da lavoro:
1400×1600 mm
Carico massimo del banco di lavoro:
10 t
Percorso trasversale X del banco di lavoro:
2000/3000/3500/4000 mm
Viaggio verticale Y della testa:
1600/2000/2500/3000 mm
Viaggio longitudinaleZ della colonna:
1600/2000 mm
Percorso W dello spinello:
800 mm
Termini di pagamento e di spedizione
Quantità di ordine minimo
1
Imballaggi particolari
Cassa di legno, baule di latta, altro imballaggio per la navigazione.
Tempi di consegna
45-60 giorni
Termini di pagamento
T/T, L/C, Western Union
Capacità di alimentazione
50 set al mese
Descrizione del prodotto

Fresatrice-alesatrice orizzontale ad alta rigidità SMTCL TK6513, alesatrice CNC 0

Descrizione del prodotto:

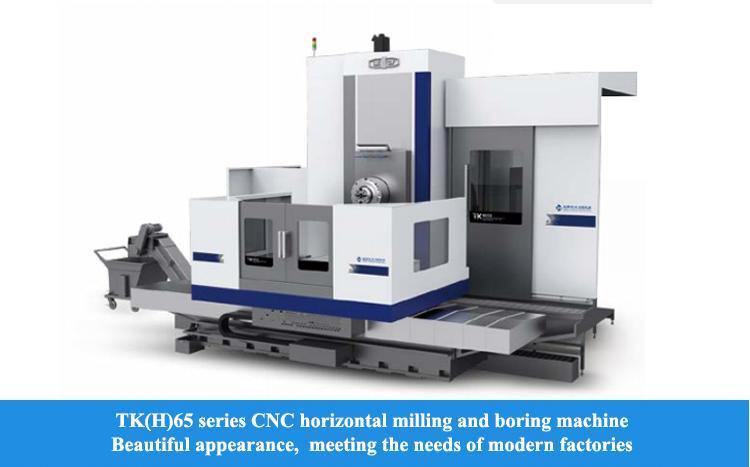

SMTCL TK6513 Macchina di taglio pesante CNC ad alta rigidità per fresatura e foratura orizzontale
La fresatura orizzontale CNC ad alta rigidità e la macchina di foraggio possono soddisfare la domanda di taglio pesante ed è ampiamente utilizzata in macchinari generali, macchinari di ingegneria, miniere,energia elettrica e altre industrie.
Caratteristiche strutturaliLa macchina utensile è in una struttura di layout a forma di T e una sola colonna lato scatola appesa
Parti di base:Fuso con materiale di ghisa ad alta resistenza e processo di sabbia di resina, con eccellente stabilità e resistenza agli urti
Gruppo di mandrino:Il fusibile è azionato da un ingranaggio a maglia di precisione, con un funzionamento regolare e un'alta precisione

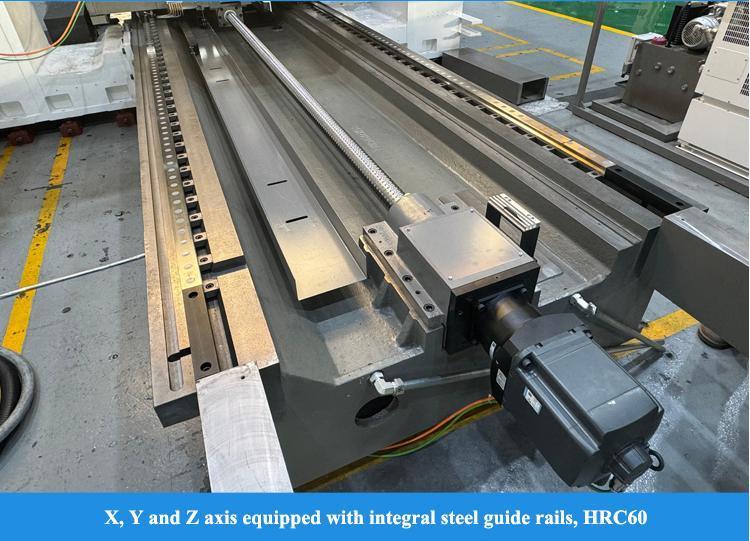

Ferrovia guida:L'asse X, l'asse Y e l'asse Z sono dotati della rotaia guida integrata inserita in acciaio per soddisfare la domanda rigida di taglio pesante
Azionamento:L'asse X e l'asse Z adottano un servomotore per guidare la vite a sfera attraverso il cambio di riduzione, l'asse Y adotta il servomotore per guidare direttamente la vite a sfera,e l'asse B è il classico doppio worm ingranaggio & struttura worm

Caratteristiche del prodotto:

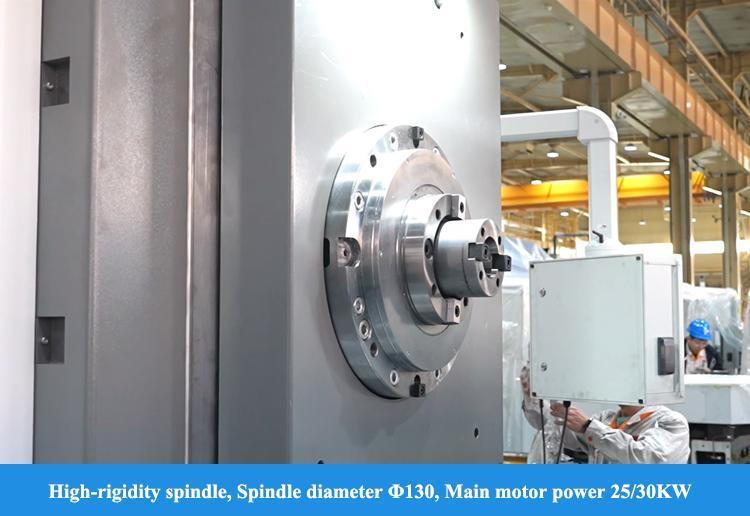

1. diametro dello spinello 130 mm, coppia 3200Nm, taglio potente per pezzi di grandi dimensioni
2- Capacità di carico del tavolo da lavoro 10 tonnellate, percorrenza dell'asse X 4 metri, adatto per l'elaborazione di parti pesanti
3Sistema Siemens 828D con controllo a circuito chiuso completo, precisione di posizionamento fino a 0,018 mm
4- Cambio automatico di utensili + fusione telescopica automatica, solo 8 secondi per cambio di utensili, aumento dell'efficienza del 30%
5. letto di fusione integrale + condotto indurito, attenuazione di precisione ≤ 5% dopo 1000 ore di funzionamento continuo

Dettagli del prodotto:

Fresatrice-alesatrice orizzontale ad alta rigidità SMTCL TK6513, alesatrice CNC 1

Parametri del prodotto:
E '...
Unità
TK(H) 6513
TK ((H) P 6513

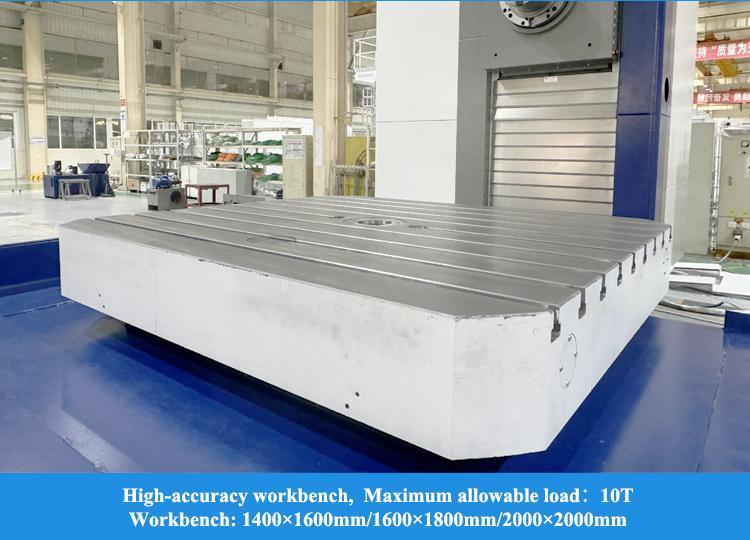

Dimensione del banco di lavoro
mm
1400×1600/ ; 1600×1800 ; 2000×2000
Carico massimo del banco di lavoro
T
10
Diametro dello spinello
mm
φ130
Diametro della testa di fronte
mm
-
φ730
Specifica del bastone dello strumento

JT50/BT50
Velocità del mandrino
r/min
10-2000
Potenza del motore principale
kW
25/30
Torsione massima dello spinello
Nm
2500/3000
Percorso trasversale X del banco di lavoro
mm
2000/3000/4000
Viaggio verticale Y della testa
mm
1600/2000 ; 2500/3000
Viaggio longitudinale Z della colonna
mm
1600/2000
Percorso W dello spinello
mm
800
Viaggio U del blocco di scivolo della testa rivolto
mm
-
200
Velocità di alimentazione
X, Y, Z
mm/min
1-6000
W
mm/min
1-3000
U
mm/min
-
1-3000
B
r/min
0-1.
Velocità rapida
X, Y, Z
m/min
10
W
m/min
3
U
m/min
-
3
B
r/min
1
Precisione di posizionamento
X, Y, Z
mm
X/Y:0.018/0.015 (scala della griglia)
Z:0.018/0.015 (scala della griglia)
W
mm
0.016
U
mm
-
0.032
B
""
8, 4×90°;6
Precisione di riposizionamento
X, Y, Z
mm
0.012
W
mm
0.014
U
mm
-
0.018
B
""
6

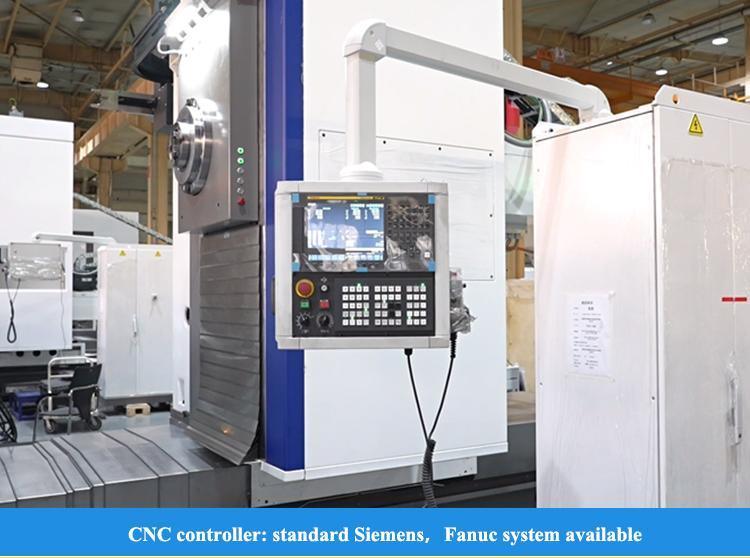

Sistema CNC


SIEMENS 828D
Configurazione standard:
SIEMENS 828D
Funzione di soffiatura a fusione
Protezione del binario guida
Climatizzatore per gabinetti
raffreddamento e rimozione delle schegge
Vattone a sfera di piombo importato
Protezione degli operatori
Lubrificazione centralizzata
Griglia ottica circolare dell'asse B
Pistola ad acqua/pistola ad aria Headstock cooler di olio
Tavolo dell'acqua per il banco di lavoro
Ferro per cuscini di ancoraggio
Cuscinetti a fusione importati
Protezione da corazza in direzione Y
Proiettori
Configurazione opzionale:

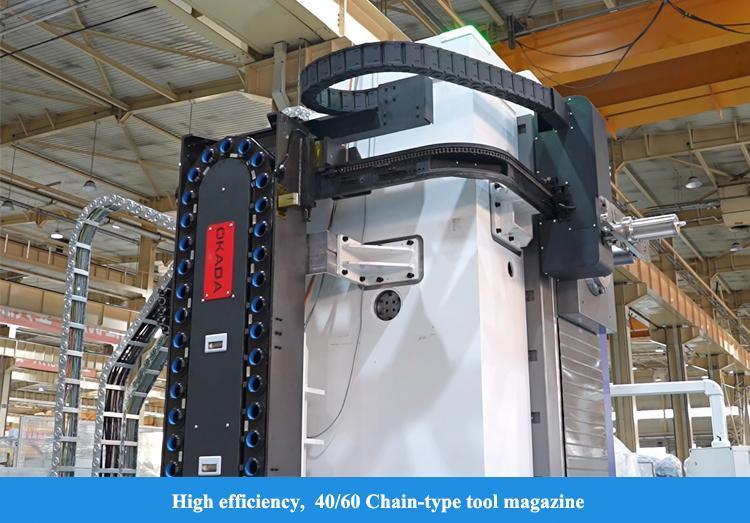

40/60 ripostiglio per attrezzi
Caldaio dell'olio della stazione di pompaggio
Sistema FANUC0I/31I
Testa di fresatura accessoria
Controllo adattivo
Protezione dell'area del banco di lavoro
Determinazione delle anomalie del carico degli utensili
Regola di griglia dell'asse X/Y/Z
Pacchetto di risparmio energetico
raffreddamento interno dello spinello
SIEMENS uno
