SMTCL E-Force ad alta efficienza con potente mandrino e coppia elevata, fresatrice-alesatrice a montante mobile CNC

SMTCL E-Force ad alta efficienza con potente mandrino e coppia elevata, fresatrice-alesatrice a montante mobile CNC

Alta efficienza

Potente mandrino e coppia elevata

SMTCL

Luogo di origine:

Cina

Marca:

SMTCL

Certificazione:

CE ISO certification

Numero di modello:

E-Force

Contattaci
Chiedi un preventivo
Dettagli del prodotto
Marca:
SMTCL
Nome prodotto:
Macinazione per pavimenti CNC ad alta efficienza e macchina noiosa
Prodotto:
E-Force
Diametro dello spinello:
160/200
Diametro dell'asse di fresatura:
260/320
Specifica della maniglia degli strumenti:
JT50/BT50
Asse X.:
6000 (incremento per 2000)
Asse y:
3000/4000/5000
Asse Z.:
1200
Asse W.:
1200
Termini di pagamento e di spedizione
Quantità di ordine minimo
1
Imballaggi particolari
Cassa di legno, baule di latta, altro imballaggio per la navigazione.
Tempi di consegna
45-60 giorni
Termini di pagamento
T/T, L/C, Western Union
Capacità di alimentazione
50 set al mese
Descrizione del prodotto

SMTCL E-Force ad alta efficienza con potente mandrino e coppia elevata, fresatrice-alesatrice a montante mobile CNC 0

Descrizione del prodotto:

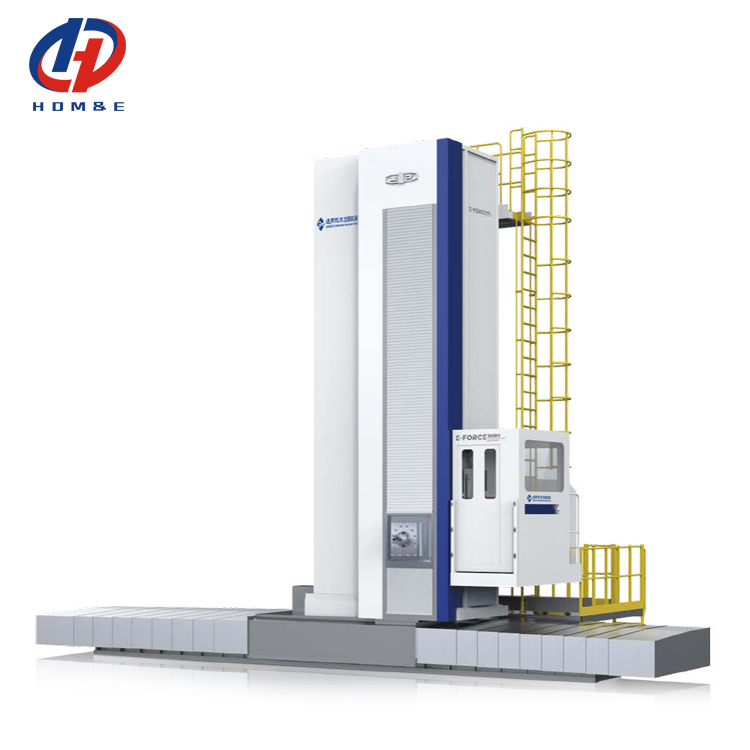

SMTCL E-Force ad alta efficienza con elevata potenza del mandrino e macchina alesatrice e fresatrice a pavimento CNC ad alta coppia

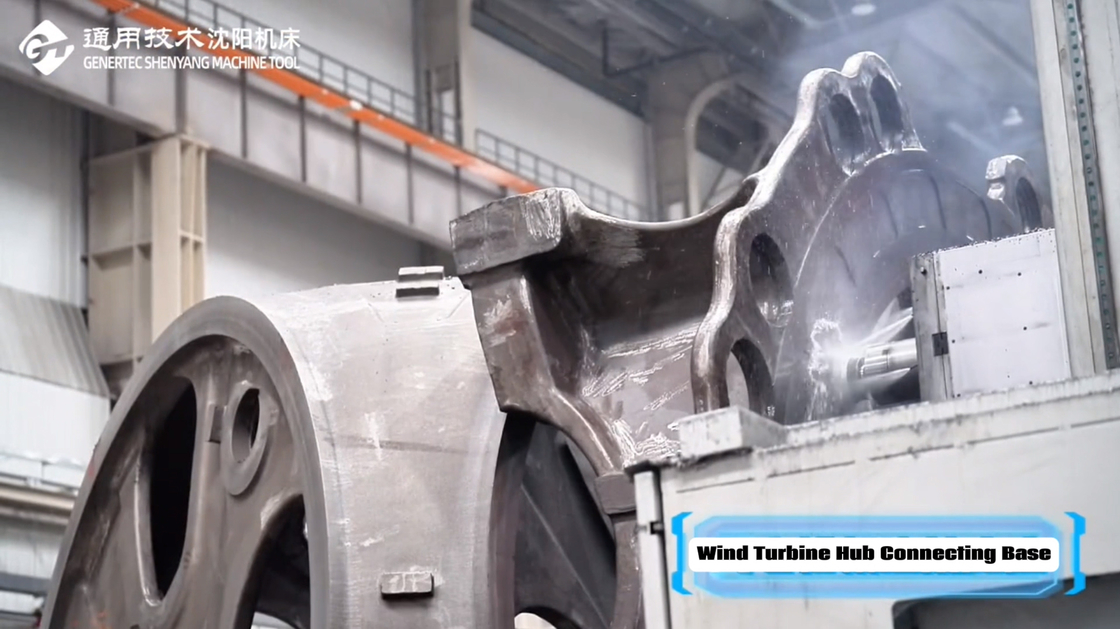

Alta efficienza con elevata potenza del mandrino e coppia elevata, adatta per la lavorazione di parti medie e grandi, ed è utilizzata nei settori dell'energia eolica, dell'energia, dei riduttori, della meccanica generale e in altri settori.
Caratteristiche strutturali:Disposizione a scatola laterale a colonna singola, in cui la colonna si muove orizzontalmente lungo la guida del corpo (coordinata dell'asse X), la testa si muove verticalmente lungo la guida della colonna (coordinata dell'asse Y), il ram si muove orizzontalmente nella testa (coordinata dell'asse Z) e il mandrino si muove nel ram (coordinata dell'asse W).
Parti di base:colate con materiale in ghisa ad alta resistenza e processo di sabbia resinata, il ram è realizzato in ghisa sferoidale ad alta resistenza.
Gruppo mandrino:Alta velocità e coppia elevata, con cambio indipendente fatto in casa, diviso in tre cambi di velocità alta, media e bassa.
Guida:L'asse X e l'asse Y sono dotati di guida statica a flusso costante chiusa, con buona resistenza alle vibrazioni e mantenimento della precisione, e l'asse Z è dotato di elemento volvente più
guida combinata a strisce d'acciaio, mentre la guida statica è opzionale.

Caratteristiche del prodotto:

SMTCL E-Force ad alta efficienza con potente mandrino e coppia elevata, fresatrice-alesatrice a montante mobile CNC 1

Fusioni di base di alta qualità

Il corpo, il sedile scorrevole, la colonna, la testa e altre fusioni della macchina utensile sono realizzati in ghisa grigia ad alta resistenza con stampaggio a sabbia resinata. Il ram e il
riduttore principale sono realizzati in ghisa sferoidale ad alta resistenza, che ha un buon assorbimento degli urti e rigidità
SMTCL E-Force ad alta efficienza con potente mandrino e coppia elevata, fresatrice-alesatrice a montante mobile CNC 2

Controllo rigoroso del processo e ispezione della qualità

Controllo rigoroso e completo del processo di qualità, 138 elementi di controllo dell'ispezione del processo, test di accettazione totale e 179 elementi di ispezione conducono un'ispezione di alto livello
sulla precisione del prodotto per garantire che la precisione del prodotto sia stabile e affidabile.
SMTCL E-Force ad alta efficienza con potente mandrino e coppia elevata, fresatrice-alesatrice a montante mobile CNC 3

Ram ad alta precisione e alta rigidità

Il ram è realizzato in ghisa sferoidale ad alta resistenza ed è compensato congiuntamente da doppio cilindro idraulico, valvola proporzionale e sistema di controllo CNC.
SMTCL E-Force ad alta efficienza con potente mandrino e coppia elevata, fresatrice-alesatrice a montante mobile CNC 4

Controllo a circuito chiuso completo

Ogni asse viene misurato tramite righello a griglia importato per ottenere il controllo a circuito chiuso completo, migliorando la precisione di posizionamento della macchina utensile.
SMTCL E-Force ad alta efficienza con potente mandrino e coppia elevata, fresatrice-alesatrice a montante mobile CNC 5
SMTCL E-Force ad alta efficienza con potente mandrino e coppia elevata, fresatrice-alesatrice a montante mobile CNC 6
Parametri del prodotto:
Articolo
Unità
E-Force 160RH
E-Force 200RH
Mandrino
Diametro del mandrino
mm
160
200
Diametro dell'asse di fresatura
mm
260
320
Specifiche dell'attacco utensile

JT50/BT50
JT60/BT60
Velocità di rotazione del mandrino
giri/min
10-1500(2000)
10-1250
Massimo coppia del mandrino
N·m
6300/7600
8400/10000
Motore del mandrino potenza
kW
58/69
85/102
Sezione trasversale del ram
mm
480×540
480×540 520×580(Corsa colonna 7000mm)
Corsa
Asse X
mm
6000(incremento per 2000)
8000(incremento per 2000)
Asse Y
mm
3000/4000/5000
4000/5000/6000/7000
Asse Z
mm
1200
1200
Asse W
mm
1200
1200
Avanzamento
Velocità di avanzamento
Asse X
mm/min
1-10000
1-10000
Asse Y
mm/min
1-8000
1-8000
Asse Z
mm/min
1-6000
1-6000
Asse W
mm/min
1-6000
1-6000
Movimento rapido
Asse X
mm/min
10000
10000
Asse Y
mm/min
8000
8000
Asse Z
mm/min
6000
6000
Asse W
mm/min
6000
6000
Precisione di posizionamento



Standard di esecuzione
GB/T 5289.2-2021
Asse X
mm
0.012/1000
(righello a griglia come configurazione standard)
0.012/1000
(righello a griglia come configurazione standard)
Asse Y
mm
0.012/1000(righello a griglia come configurazione opzionale)
0.012/1000(righello a griglia come configurazione opzionale)
Asse Z
mm
0.025/0.012(Griglia)
0.025/0.012(Griglia)
Asse W
mm
0.025/0.012(Griglia)
0.025/0.012(Griglia)
Precisione di posizionamento ripetuto


Standard di esecuzione
GB/T 5289.2-2021
Asse X
mm
0.01
0.01
Asse Y
mm
0.01
0.01
Asse Z
mm
0.01
0.01
Asse W
mm
0.01
0.01
Nota: i parametri forniti nella tabella sono solo di riferimento. In caso di modifiche, prevarrà l'oggetto fisico.
Configurazione standard:
Sistema SIEMENS 828D
Righello a griglia asse X/Y
Guida statica asse X/Y
Piastra di protezione in acciaio per l'asse X
Cuscinetti del mandrino importati
Funzione di soffiaggio del mandrino
Guida combinata a rulli e scorrevole asse Z
Sistema di lubrificazione centralizzata per la macchina utensile
Protezione corazzata della colonna
Piattaforma sollevata/abbassata insieme alla testa
Riduttore di avanzamento importato
Sistema di raffreddamento a temperatura costante
Viti a ricircolo di sfere e cuscinetti importati asse Y, Z, W
Cremagliera importata asse X;
Unità di rimozione trucioli a catena laterale singola
Pistola ad aria compressa/pistola ad acqua pulita
Configurazione opzionale:
Sistema SIEMENS ONE
Guida statica asse Z
Righello a griglia asse Z
Griglia magnetica asse W
Banco da lavoro rotante CNC
Testa di fresatura manuale/semiautomatica/automatica
Testa frontale, magazzino utensili
Funzione di acquisizione automatica della testa accessoria
Compensazione dell'allungamento termico del ram
Sistema di raffreddamento interno del mandrino
Soffiaggio del righello a griglia
Ispezione a circuito chiuso completo
Sala operativa completamente chiusa
Piattaforma di sollevamento automatica
Refrigeratore olio stazione di pompaggio
Libreria a 3D
Controllo adattivo
Rilevamento anomalie carico utensile
Pacchetto risparmio energetico
Piattaforma
