Qualità SMTCL P-Force CNC Floor Milling and Boring Machine Tool per l'industria eolica fabbrica
<
Qualità SMTCL P-Force CNC Floor Milling and Boring Machine Tool per l'industria eolica fabbrica
Qualità SMTCL P-Force CNC Floor Milling and Boring Machine Tool per l'industria eolica fabbrica
Qualità SMTCL P-Force CNC Floor Milling and Boring Machine Tool per l'industria eolica fabbrica
Qualità SMTCL P-Force CNC Floor Milling and Boring Machine Tool per l'industria eolica fabbrica
Qualità SMTCL P-Force CNC Floor Milling and Boring Machine Tool per l'industria eolica fabbrica
>

SMTCL P-Force CNC Floor Milling and Boring Machine Tool per l'industria eolica

Marchio: SMTCL
Numero di modello: P-Force
Luogo di origine: Cina
Certificazione: CE ISO certification
Quantità minima di ordine: 1
Capacità di fornitura: 50 set al mese
Tag

Alesatrici di orizzontale della lettura di Digital

alesatrice del pavimento 800r/min

Alesatrici orizzontali di iso

Dettagli del prodotto

Marca: SMTCL Nome prodotto: Macinazione per pavimenti CNC e macchina noiosa
Prodotto: P-Force Diametro dello spinello: 130
Diametro dell&#39;asse di fresatura: 211.44 Specifica della maniglia degli strumenti: BT50/JT50
Asse X.: 4000 (incremento per 2000) Asse y: 2000/2500/3000/4000
Asse Z.: 700 Asse W.: 700
Evidenziare

Macchine per foratura e fresatura CNC orizzontali

,

Macinazione per pavimenti CNC e macchina noiosa

,

SMTCL

Descrizione del prodotto

SMTCL P-Force CNC Floor Milling and Boring Machine Tool per l'industria eolica 0

Descrizione del prodotto:

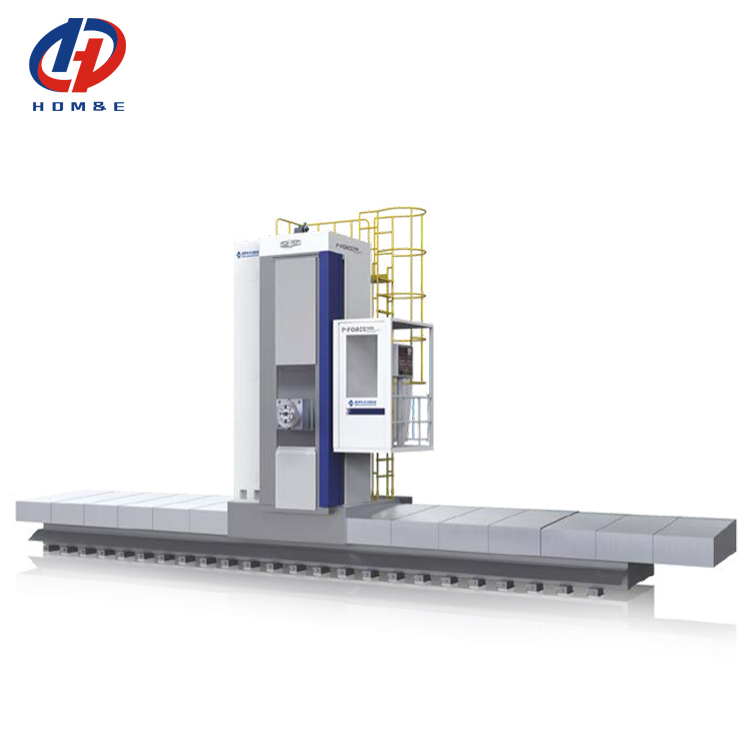

Fresatrice e alesatrice a pavimento CNC SMTCL P-Force per l'industria dell'energia eolica
Tipo generale, economico e pratico con un'ampia gamma di lavorazione, adatto alla lavorazione di vari componenti. Viene utilizzato in macchinari per l'ingegneria, riduttori, valvole per pompe, macchinari generici e altre industrie.
Caratteristiche strutturali:Disposizione a colonna singola con scatola laterale sospesa, in cui la colonna si muove orizzontalmente lungo la guida del corpo (coordinata dell'asse X), la testa si muove verticalmente lungo la guida della colonna (coordinata dell'asse Y), il ram si muove orizzontalmente nella testa (coordinata dell'asse Z) e il mandrino si muove nel ram (coordinata dell'asse W).
Parti fondamentali:Fusione con materiale in ghisa ad alta resistenza e processo di sabbia resinata
Gruppo mandrino:Il mandrino è azionato da un servomotore CA Siemens tramite un riduttore di fabbricazione propria, suddiviso in marcia alta e marcia bassa.
Guida:Guida lineare a rulli per carichi pesanti importata per l'asse X, guida in acciaio intonacato
accoppiata per l'asse Y e guida di indurimento in ghisa a quattro lati per l'asse Z

Caratteristiche del prodotto:

SMTCL P-Force CNC Floor Milling and Boring Machine Tool per l'industria eolica 1

Fusioni di base di alta qualità

Il corpo, il sedile scorrevole, la colonna, la testa e altre fusioni della macchina utensile sono realizzati in ghisa grigia ad alta resistenza con stampaggio in sabbia resinata. Il ram e il
riduttore principale sono realizzati in ghisa sferoidale ad alta resistenza, che ha un buon assorbimento degli urti e rigidità
SMTCL P-Force CNC Floor Milling and Boring Machine Tool per l'industria eolica 2

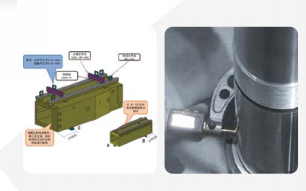

Controllo rigoroso del processo e ispezione della qualità

Controllo rigoroso e completo del processo di qualità, 138 elementi di controllo dell'ispezione del processo, test di accettazione totale e 179 elementi di ispezione conducono un'ispezione ad alto standard
sulla precisione del prodotto per garantire che la precisione del prodotto sia stabile e affidabile.
SMTCL P-Force CNC Floor Milling and Boring Machine Tool per l'industria eolica 3

Ram ad alta precisione e alta rigidità

Il ram è realizzato in ghisa sferoidale ad alta resistenza ed è compensato congiuntamente da un doppio cilindro idraulico, una valvola proporzionale e un sistema di controllo CNC.
SMTCL P-Force CNC Floor Milling and Boring Machine Tool per l'industria eolica 4

Controllo a ciclo chiuso completo

Ogni asse viene misurato tramite un righello a griglia importato per ottenere il controllo a ciclo chiuso completo, migliorando la precisione di posizionamento della macchina utensile.
SMTCL P-Force CNC Floor Milling and Boring Machine Tool per l'industria eolica 5
SMTCL P-Force CNC Floor Milling and Boring Machine Tool per l'industria eolica 6
Parametri del prodotto:
Articolo
Unità
P-Force 130R
P-Force 160R
FBC 130rp
FBC 160rp
Mandrino
Diametro mandrino
mm
130
160
130
160
Diametro asse di fresatura
mm
211.44
260
211.44
260
Specifiche del portautensili

BT50/JT50
BT50/JT50
BT50/JT50
BT50/JT50
Velocità di rotazione del mandrino
giri/min
10-1500
10-1000
10-1500
10-1500
Massimo
coppia del mandrino
SIEMENS
N·m
1700/2100
2900/3500
3000/3600
4400/5000
FANUC
N·m
1850/2200
3000/3700
-
-
Motore mandrino
potenza
SIEMENS
kW
41/49
41/49
41/49
60/69
FANUC
kW
37/45
37/45
-
-
Sezione trasversale del ram
mm
480×480
480×480
480×480
480×480
Corsa
Asse X
mm
4000 (incremento per 2000)
6000 (incremento per 2000)
6000 (incremento per 2000)
6000 (incremento per 2000)
Asse Y
mm
2000/2500/3000/4000
2000/2500/3000/4000
2500/3000/4000
2500/3000/4000
Asse Z
mm
700
700
1000
1000
Asse W
mm
700
700
800
800
Avanzamento
Velocità di avanzamento
Asse X/Y
mm/min
1-6000
1-6000
1-6000
1-6000
Asse Z/W
mm/min
1-3000
1-3000
1-3000
1-3000
Movimento veloce
Asse X/Y
mm/min
6000
6000
6000
6000
Asse Z/W
mm/min
3000
3000
3000
3000
Precisione di posizionamento







Standard di esecuzione
GB/T 5289.2-2021
Asse X
mm
0.012/1000
(righello a griglia come configurazione standard)
0.012/1000
(righello a griglia come configurazione standard)
0.012/1000
(righello a griglia come configurazione standard)
0.012/1000
(righello a griglia come configurazione standard)
Asse Y
mm
0.02/1000; 0.012/1000 (righello a griglia come configurazione opzionale)
Asse Z
mm
0.025; 0.015(righello a griglia come configurazione opzionale)
0.025; 0.015 (righello a griglia come configurazione opzionale)
0.025; 0.015 (righello a griglia come configurazione opzionale)
0.025; 0.015 (righello a griglia come configurazione opzionale)
Asse W
mm
0.025
0.025
0.025
0.025
Precisione di posizionamento ripetuto


Standard di esecuzione
GB/T 5289.2-2021
Asse X
mm
0.012
0.012
0.012
0.012
Asse Y
mm
0.012
0.012
0.012
0.012
Asse Z
mm
0.012
0.012
0.012
0.012
Asse W
mm
0.015
0.015
0.015
0.015
Nota: i parametri forniti nella tabella sono solo di riferimento. In caso di modifiche, prevarrà l'oggetto fisico.
Configurazione standard:
Sistema SIEMENS 828D
Righello a griglia asse X
Guida lineare importata per l'asse X
Piastra di protezione in acciaio per l'asse X
Cuscinetti del mandrino importati
Funzione di soffiaggio del mandrino
Refrigeratore dell'olio della testa domestico
Sistema di lubrificazione centralizzata per la macchina utensile
Protezione corazzata della colonna per l'asse Y
Piattaforma sollevata/abbassata insieme alla testa
Unità di rimozione trucioli a catena laterale singola
Luce tricolore, proiettore
Viti a ricircolo di sfere e cuscinetti importati per gli assi Y, Z, W
Pistola ad aria compressa/pistola ad acqua
Configurazione opzionale:
Sistema SIEMENS ONE
Sistema FANUC0i/31i
Righello a griglia asse Y/Z
Funzione di acquisizione automatica della testa accessoria
Banco da lavoro rotante CNC
Testa di fresatura manuale/semiautomatica/automatica
Testa frontale staccabile
Magazzino utensili (40/60)
Compensazione dell'allungamento termico del ram
Sistema di raffreddamento interno del mandrino
Soffiaggio del righello a griglia
Piattaforma
Controllo adattivo
Rilevamento anomalie del carico utensile
Pacchetto risparmio energetico

IL NOSTRO Servizio:

Assicurati di ricevere una macchina di alta qualità
1. Ogni parte deve essere ispezionata

2. Oltre 100 controlli del processo di produzione
3. Oltre 200 elementi di ispezione
4. Elaborazione di campioni di ogni macchina
5. 72 ore di prova prima della consegna
Perché scegliere noi:
◆ Senso di alta qualità, le richieste dei clienti vengono al primo posto
◆ 30 anni + di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore high-tech con capacità di ricerca e progettazione
◆ Sistema di fornitura stabile e maturo
◆ Giovani vendite e ingegneri attivi per servizi immediati (24 ore online)
◆ Aggiornamento del meccanismo in base all'ergonomia e alla facilità di manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione
Chi siamo:
SMTCL P-Force CNC Floor Milling and Boring Machine Tool per l'industria eolica 7
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, in Cina. Siamo specializzati in torni CNC, centri di lavoro verticali, centri di lavoro orizzontali, centri di lavoro a portale, centri di lavoro a cinque assi, centri di tornitura-fresatura e varie altre apparecchiature CNC. Abbiamo più di 200 tipi di macchine utensili. La qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha oltre 80 anni di storia nella produzione di macchine utensili. Il primo tornio, la foratrice e la alesatrice sono nati qui. Sono stati uno dei leader dell'industria cinese delle macchine utensili e il più grande produttore di macchine utensili in Cina. I prodotti di macchine utensili coprono automobili, aviazione, nuove energie, macchinari edili, navi, valvole per pompe, cuscinetti, elettronica 3C, stampi e altre industrie. Ci assumiamo la missione di fornire macchine utensili con tecnologia leader, alta qualità e un buon servizio ai nostri clienti in tutto il mondo!
La nostra fabbrica:

SMTCL P-Force CNC Floor Milling and Boring Machine Tool per l'industria eolica 8

Mostra:

SMTCL P-Force CNC Floor Milling and Boring Machine Tool per l'industria eolica 9

FAQ:

Q1. Sei una società commerciale o una società di produzione?

Siamo una società di produzione.
Q2. Quali sono i prodotti principali della tua azienda?
Siamo specializzati in tutti i tipi di macchine, come torni CNC, fresatrici CNC, centri di lavoro verticali, torni convenzionali, foratrici, foratrici radiali e così via.
Q3. È possibile fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per i nostri clienti al fine di aumentare l'efficienza.
Q4: Quali sono i termini di garanzia?
Forniremo una sostituzione per le parti che si dimostrano difettose per un periodo di 12 mesi,
iniziando dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pre-vendita: soluzioni personalizzate, pianificazione e progettazione; servizio one-to-one
Post-vendita: servizio online 7 giorni su 24 ore, guida remota all'installazione, collegamento con il sistema software del cliente
Q6: Perché scegliere la tua azienda?
I prodotti dallo sviluppo, progettazione, produzione, assemblaggio dell'intero processo di produzione sono
eseguiti tra gli stabilimenti con una catena di produzione completa che è la garanzia più affidabile.
Q7: La tua azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Possiamo fornire questo tipo di servizio. Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione in base al programma dell'acquirente. Tutto questo può essere quotato ed elencato nel contratto. Il venditore collaborerà con l'acquirente per gestire il visto e la preparazione dell'installazione prima di andare all'estero.
Q8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione. lettera di credito irrevocabile a vista







Punti salienti del prodotto

Descrizione del prodotto: Fresatrice e alesatrice a pavimento CNC SMTCL P-Force per l'industria dell'energia eolica Tipo generale, economico e pratico con un'ampia gamma di lavorazione, adatto alla lavorazione di vari componenti. Viene utilizzato in macchinari per l'ingegneria, riduttori, valvole ...
