Name: TPX6111B Macchina di foraggio per fresatura CNC universale di alta qualità Macchina di foraggio orizzontale
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: TPX6111B
Availability: InStock

Casa > prodotti > Macchine per la trivellazione e la fresatura orizzontali >

TPX6111B Macchina di foraggio per fresatura CNC universale di alta qualità Macchina di foraggio orizzontale

Testa rotante manuale e fresatrici

Macchine per la trivellazione e la fresatura orizzontali

macchine per forare

Luogo di origine:

Cina

Marca:

SMTCL

Certificazione:

ISO CE

Numero di modello:

TPX6111B

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Nome:

Macchine per la trivellazione e la fresatura orizzontali

Modello:

TPX6111B

Dimensioni di worktable:

1100mmX960mm

Worktable Max.Load:

5000 kg

Diametro massimo del fuso:

110 mm

Coppia di torsione di Max.spindle:

1225 N.m

Gamma di velocità del mandrino:

8-1000 r/min

Potenza motoria:

7.5KW

Diametro della testa di rivestimento:

600 mm

Viaggio di X/Y/Z-Axis:

900/900/1400mm

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

Negoziabile

Imballaggi particolari

Pacchetto adatto a trasporti via mare interurbani

Tempi di consegna

30-40 giorni

Termini di pagamento

L/C, T/T, D/P, D/A, Western Union, MoneyGram

Capacità di alimentazione

100 set/set all'anno

PRODOTTI RELATIVI

Video

TPX6113 Macchine di fresatura CNC orizzontali automatiche

Ottieni il miglior prezzo

Video

SMTCL PBC110 pesante sistema SIEMENS CNC tipo pavimento orizzontale 5 assi fresatura macchina da scavo

Ottieni il miglior prezzo

Video

SMTCL PBC130s Macchina di fresatura pesante CNC Due guide lineari e una guida dura Fregiatura orizzontale

Ottieni il miglior prezzo

Video

SMTCL Heavy Duty 5 Axis Milling Boring Machine PBC 110f Sistema SIEMENS Macchina per la lavorazione del foraggio e della fresatura CNC

Ottieni il miglior prezzo

Contattaci

+8613916455787

sales@huidijd.com

86-021-61195255

Contatta ora

Descrizione del prodotto

TPX6111B Macchina di foraggio per fresatura CNC universale di alta qualità Macchina di foraggio orizzontale 0

Descrizione del prodotto

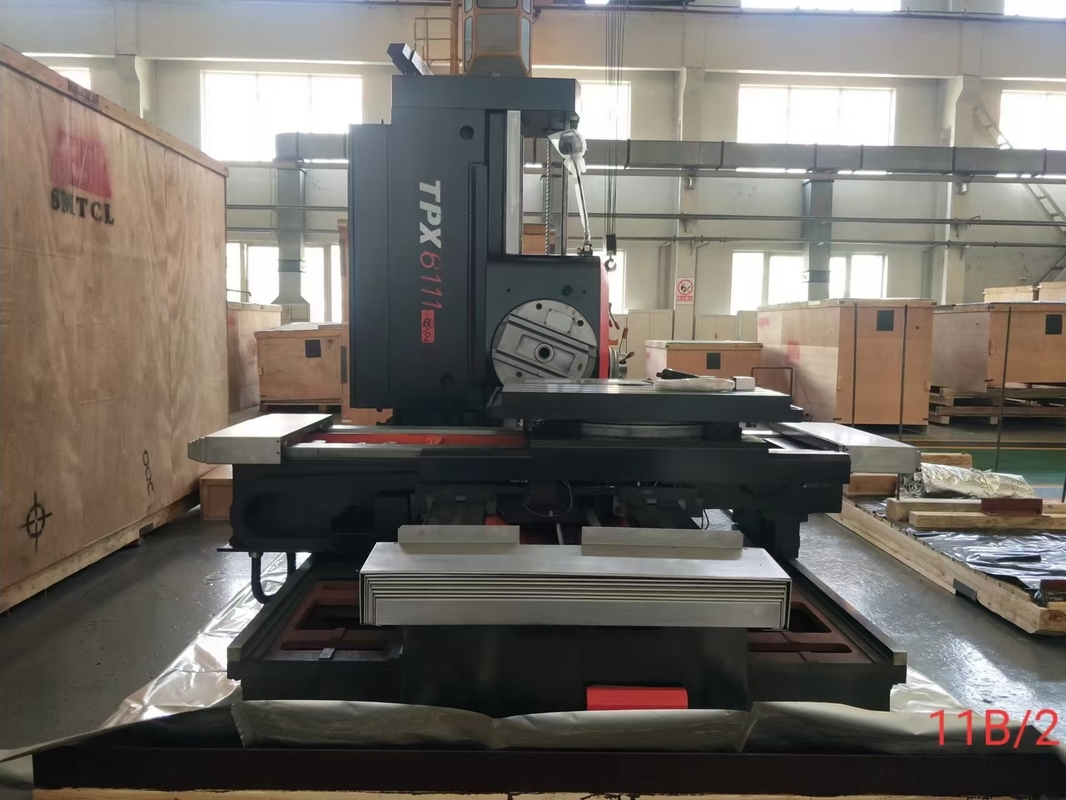

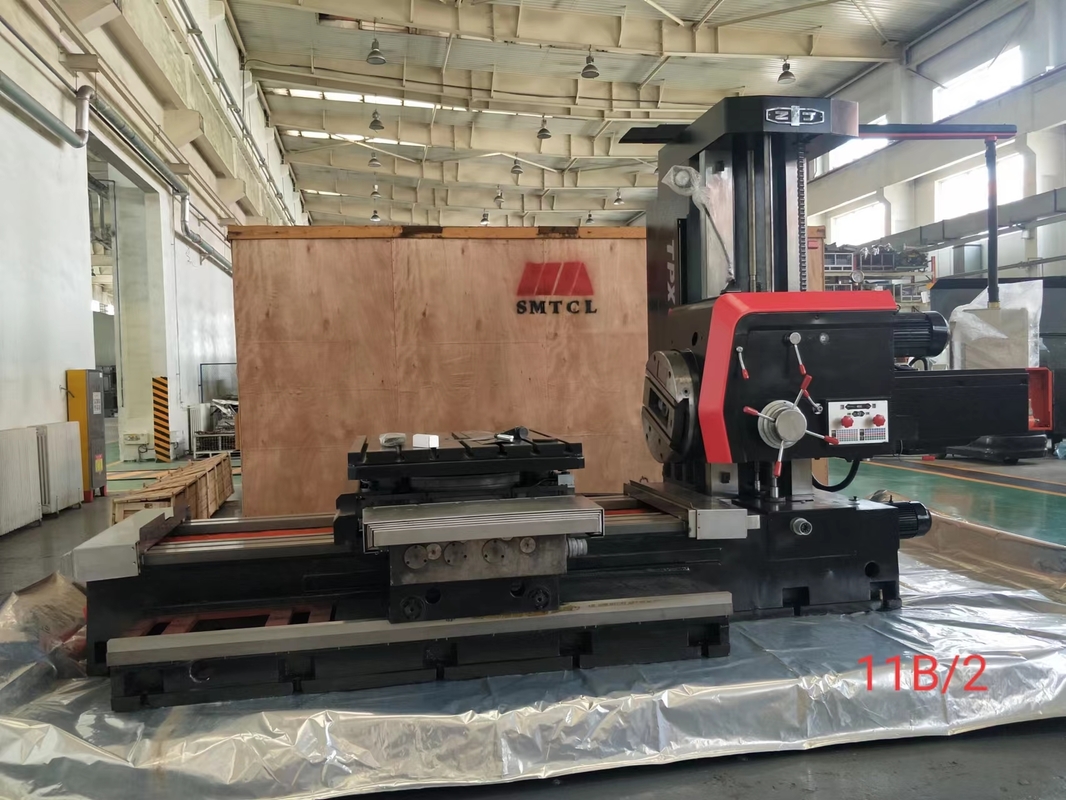

Fresatrice alesatrice CNC universale di alta qualità TPX6111B

Le fresatrici alesatrici orizzontali della serie TPX si basano su un design classico, adatte per alesatura grezza e finita, in grado di fresare componenti di grandi dimensioni e di tipo scatolare. Eccellono nell'alesatura di fori interni, nella tornitura cilindrica e nella scanalatura mediante avanzamento radiale della piastra frontale. Un dispositivo di posizionamento ottico 4x90 consente la precisione di lavorazione durante la tornitura di pezzi di grandi dimensioni. I sistemi di misurazione con lettura digitale di precisione garantiscono l'accuratezza delle coordinate e dell'allineamento.

Caratteristiche del prodotto

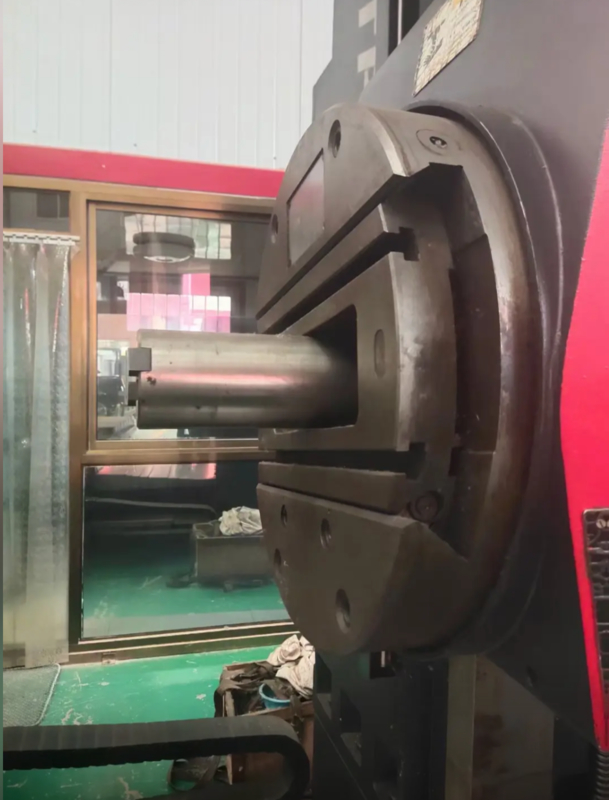

Mandrino di alta qualità

Il meccanismo a tre strati garantisce un'elevata precisione di rotazione e il supporto a tre punti offre elevata rigidità e precisione.

Layout intuitivo

Il pannello operativo a sospensione offre un funzionamento centralizzato flessibile e conveniente. La preselezione idraulica controlla la velocità e la velocità di avanzamento

Puntamento ottico accurato e stabile

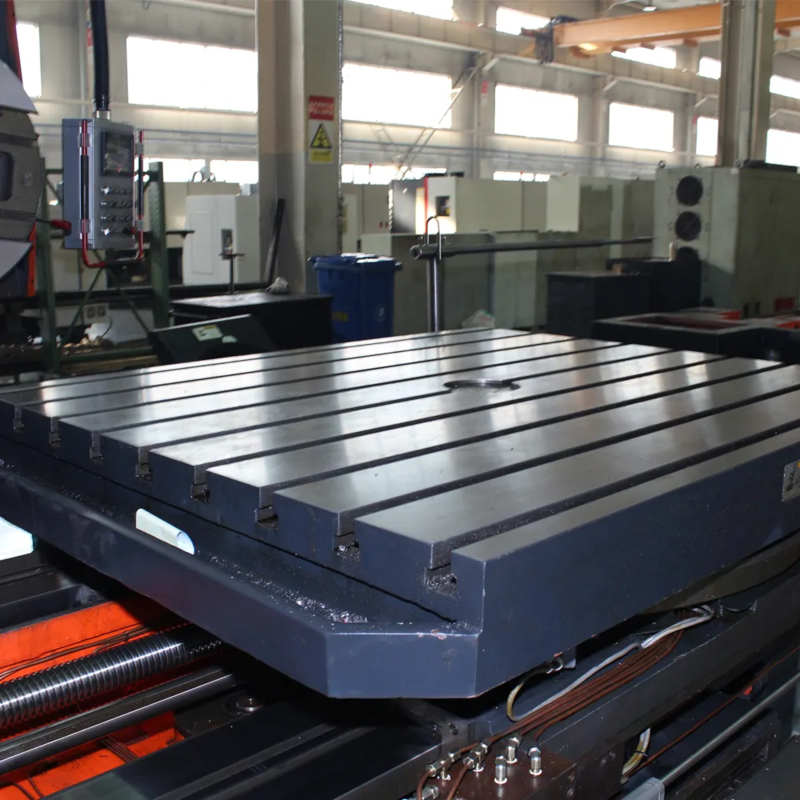

Il dispositivo di posizionamento ottico 4×90 dei tavoli di lavoro garantisce un'elevata precisione di posizionamento e un'elevata precisione di rotazione.

Interblocco elettro-idraulico

Tutti i componenti in movimento sono dotati di interblocchi elettro-idraulici. Un solo componente si muove mentre gli altri vengono bloccati automaticamente.


Esempio di pezzo:
Componente di tipo flangia

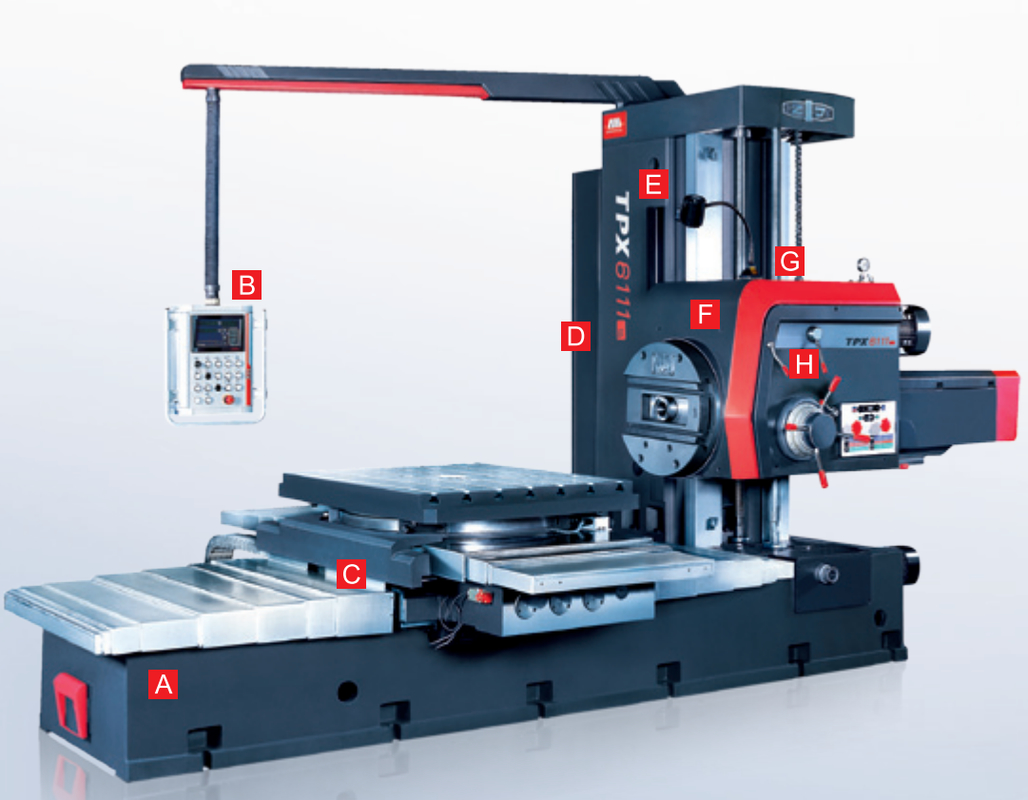

Dettagli del prodotto

BasamentoLe nostre fusioni di alta qualità sono caratterizzate da guide lucidate e temprate. Le fusioni sono rinforzate internamente per massimizzare la rigidità e la stabilità.

Pannello di controlloDisponibile in configurazioni a sospensione o a braccio oscillante, il pannello di controllo è facile da usare e riduce l'affaticamento dell'operatore.

Design internoFacile da installare, stabile e preciso con una struttura completamente chiusa per evitare l'intrusione di olio, refrigerante e trucioli.

Sistema di controlloPLC

ColonnaRealizzata con fusioni di alta qualità con guide rettificate e temprate, il design strutturale ottimizzato supporta facilmente l'assemblaggio

Recinzione protettivaPiastre in acciaio di alta qualità saldate formano un'eccellente copertura protettiva.

Sistema idraulicoPressione regolata tramite valvola di sicurezza. Velocità variabile ottenuta tramite una valvola rotante.

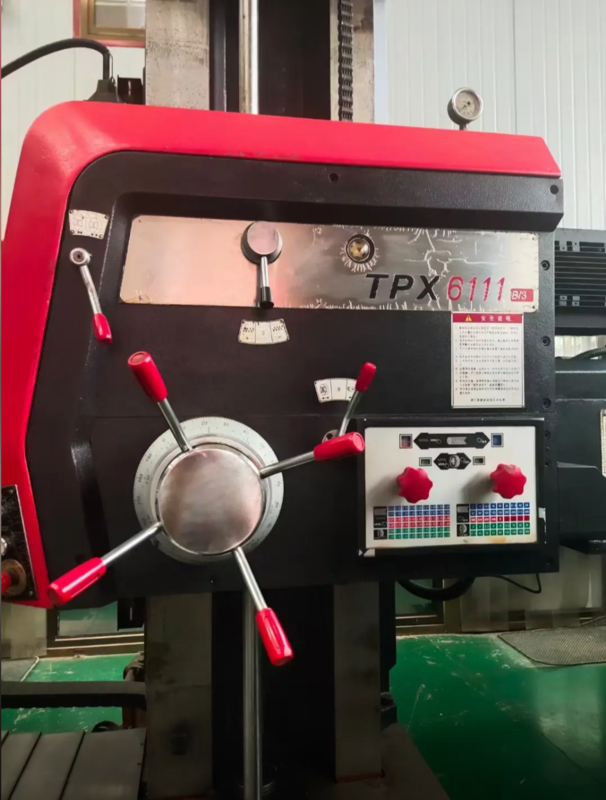

TestataLa velocità primaria è controllata tramite interruttori sulla testata stessa, sono possibili diverse velocità di rotazione

Parametri del prodotto

Articolo		Unità	TPX6111B	TPX6111B/2	TPX6111B/3
Mandrino	Diametro	mm	φ110	φ110	φ110
	Conicità		Morse No6 (ISO7:24No50)	Morse No6(ISO7:24No50)	Morse No6(ISO7:24No50)
	Coppia massima	N.m	1225	1225	1225
	Spinta assiale massima	N	12250	12250	12250
	Impostazioni di velocità		22	22	22
	Gamma di velocità	giri/min	8-1000	8-1000	8-1000
	Potenza motore principale	kw	7.5	7.5	7.5
Piastra frontale	Coppia massima	N.m	1960	1960	1960
	Diametro	mm	Φ600	Φ600	Φ600
	Gamma di velocità	giri/min	4-200	4-200	4-200
	Impostazioni di velocità		18	18	18
Tavola di lavoro	Dimensioni	mm	1100×960	1100×960	1250×110
	Carico massimo	kg	5000	5000	5000
	Dimensione scanalatura a T	mm	22	22	22
	Conteggio scanalature a T		7	7	7
Gamma di lavorazione	Corsa massima asse X	mm	900	1250	1600
	Corsa massima asse Y	mm	900	900	1200
	Corsa massima asse Z	mm	1400	1400	1400
	Corsa massima asse W (mandrino)	mm	600	600	600
	Corsa massima asse U (slitta piastra frontale)	mm	180	180	180
	Angolo di rotazione asse B	°	360	360	360
	Distanza minima tra l'asse del mandrino e la tavola di lavoro	mm	0	0	0
Avanzamento	Traslazione rapida	mm/min	X/Y/Z/W:2500	X/Y/Z/W:2500	X/Y/Z/W:2500
Avanzamento	Gamma di avanzamento dell'asse per ogni giro del mandrino	mm/giro	0.04-6/0.01-1.88 (X/Y/Z/W)	0.04-6/0.01-1.88(X/Y/Z/W)	0.04-6/0.01-1.88(X/Y/Z/W)
Precisione	Precisione di lettura della misurazione lineare (asse X/Y/Z)	mm	0.005	0.005	0.005
Precisione	Precisione di lettura della misurazione lineare (asse B)	°	0.001	0.001	0.001
Specifiche generali	Dimensioni (L×P×A)	mm	4910x2454 x2750	4910x2870 x2750	5028x2870 x2750
Specifiche generali	Peso della macchina	kg	11500	13000	14000

IL NOSTRO SERVIZIO

Assicurati di ricevere una macchina di alta qualità
1. Ogni parte deve essere ispezionata
2. Oltre 100 controlli del processo di produzione
3. Oltre 200 elementi di ispezione
4. Elaborazione di campioni di ogni macchina
5. 72 ore di prova prima della consegna

Perché scegliere noi

◆ Senso di qualità superiore, le richieste dei clienti vengono al primo posto

◆ 30 anni + di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993

◆ Produttore high-tech con capacità di ricerca e progettazione

◆ Sistema di fornitura stabile e maturo

◆ Giovani venditori e ingegneri attivi per servizi immediati (24 ore online)

◆ Aggiornamento del meccanismo in base all'ergonomia e alla facilità di manutenzione

◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione

Chi siamo

Benvenuti a farci visita!

Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, in Cina. Siamo specializzati in torni CNC, centri di lavoro verticali, centri di lavoro orizzontali, centri di lavoro a portale, centri di lavoro a cinque assi, centri di tornitura-fresatura e varie altre attrezzature CNC. Abbiamo più di 200 tipi di macchine utensili. La qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale. La nostra fabbrica ha oltre 80 anni di storia nella produzione di macchine utensili. Il primo tornio, la foratrice e la alesatrice sono nati qui. Sono stati uno dei leader dell'industria cinese delle macchine utensili e il più grande produttore di macchine utensili in Cina. I prodotti di macchine utensili coprono automobili, aviazione, nuove energie, macchinari edili, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altri settori. Ci assumiamo la missione di fornire ai nostri clienti in tutto il mondo macchine utensili con tecnologia all'avanguardia, alta qualità e un buon servizio!

La nostra fabbrica

Mostra

FAQ

Q1. Sei una società commerciale o una società di produzione?

Siamo una società di produzione.

Q2. Quali sono i prodotti principali della tua azienda?

Siamo specializzati in tutti i tipi di macchine, come torni CNC, fresatrici CNC, centri di lavoro verticali, torni convenzionali, foratrici, foratrici radiali e così via.

Q3. È possibile fornire una macchina personalizzata o SPM (macchina per scopi speciali)?

Sì, forniamo soluzioni CNC intelligenti per i nostri clienti al fine di aumentare l'efficienza.

Q4: Quali sono i termini di garanzia?

Forniremo una sostituzione per le parti che si dimostrano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.

Q5. Quali sono i servizi?
Pre-vendita: soluzioni personalizzate, pianificazione e progettazione; servizio one-to-one
Post-vendita: servizio online 7 giorni su 24 ore, guida remota all'installazione, collegamento con il sistema software del cliente

Q6: Perché scegliere la tua azienda?

I prodotti dallo sviluppo, progettazione, produzione, assemblaggio dell'intero processo di produzione sono
eseguiti tra gli stabilimenti con una catena di produzione completa che è la tua garanzia più affidabile.

Q7: La tua azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?

Possiamo fornire questo tipo di servizio. Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione in base al programma dell'acquirente. Tutto questo può essere quotato ed elencato nel contratto. Il venditore collaborerà con l'acquirente per gestire il visto e la preparazione dell'installazione prima di andare all'estero.

Q8: Quali sono i termini di pagamento?

T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione. lettera di credito irrevocabile a vista
