Name: Torno manuale universale da 12 metri CW61100 grande fusoliera a foratura 130 mm Torno orizzontale di metallo
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: CW61125
Availability: InStock

Casa > prodotti > Macchina convenzionale del tornio >

Torno manuale universale da 12 metri CW61100 grande fusoliera a foratura 130 mm Torno orizzontale di metallo

Torno manuale universale per lavori pesanti

Torno manuale per lavoro pesante orizzontale

Tornitore a rotazione orizzontale in metallo

Luogo di origine:

Cina

Marca:

Certificazione:

CE ISO

Numero di modello:

CW61125

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Marca:

Tipo:

CW61125

Nome prodotto:

Torni manuali pesanti

Diametro massimo dell'oscillazione sopra il letto:

1250 mm

Mass. diametro di oscillazione sopra il carrello:

900 mm

Larghezza del letto:

970mm

Max. lunghezza del pezzo:

1000mm-15000mm

Diametro di foro del fuso:

ф130mm

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

Negoziabile

Imballaggi particolari

Standard di pacchetto in legno per la spedizione in mare

Tempi di consegna

30 giorni

Capacità di alimentazione

50 set al mese

PRODOTTI RELATIVI

Video

Torno manuale universale da 12 metri CW61100 grande fusoliera a foratura 130 mm Torno orizzontale di metallo

Ottieni il miglior prezzo

Video

Torni manuali da 15 m CW61140 Capacità massima di carico 20T Torni da pavimento di metallo di grandi dimensioni

Ottieni il miglior prezzo

Video

Tornio manuale convenzionale CA6140A 1.5m

Ottieni il miglior prezzo

Video

SMTCL Tornos Para Metal Torno convenzionale CA6150A 2000mm Torno manuale orizzontale ordinario

Ottieni il miglior prezzo

Contattaci

+8613916455787

sales@huidijd.com

86-021-61195255

Contatta ora

Descrizione del prodotto

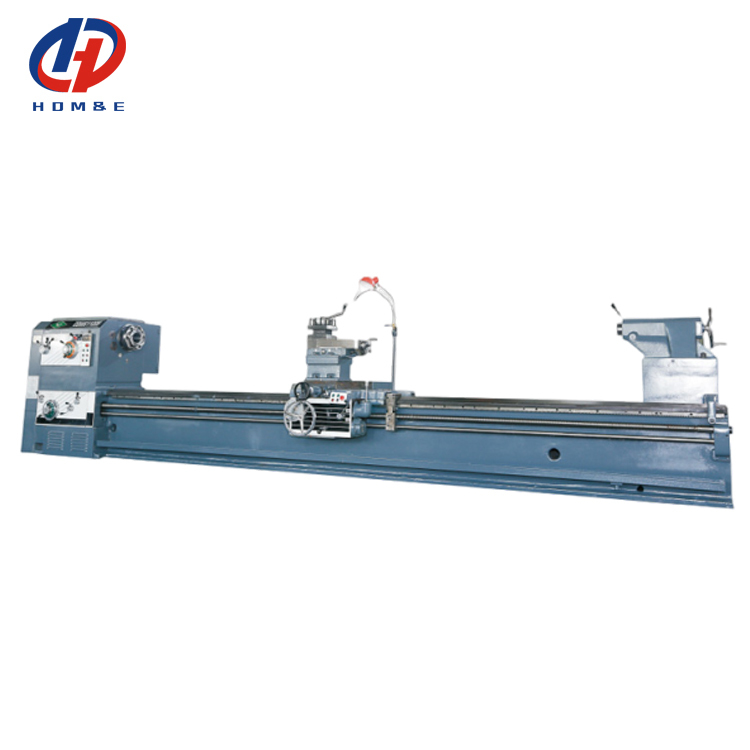

Torno manuale universale da 12 metri CW61100 grande fusoliera a foratura 130 mm Torno orizzontale di metallo 0

Descrizione del prodotto:

Tornio manuale universale per impieghi gravosi da 12 metri CW61100 con alesaggio mandrino grande da 130 mm, tornio orizzontale per metalli

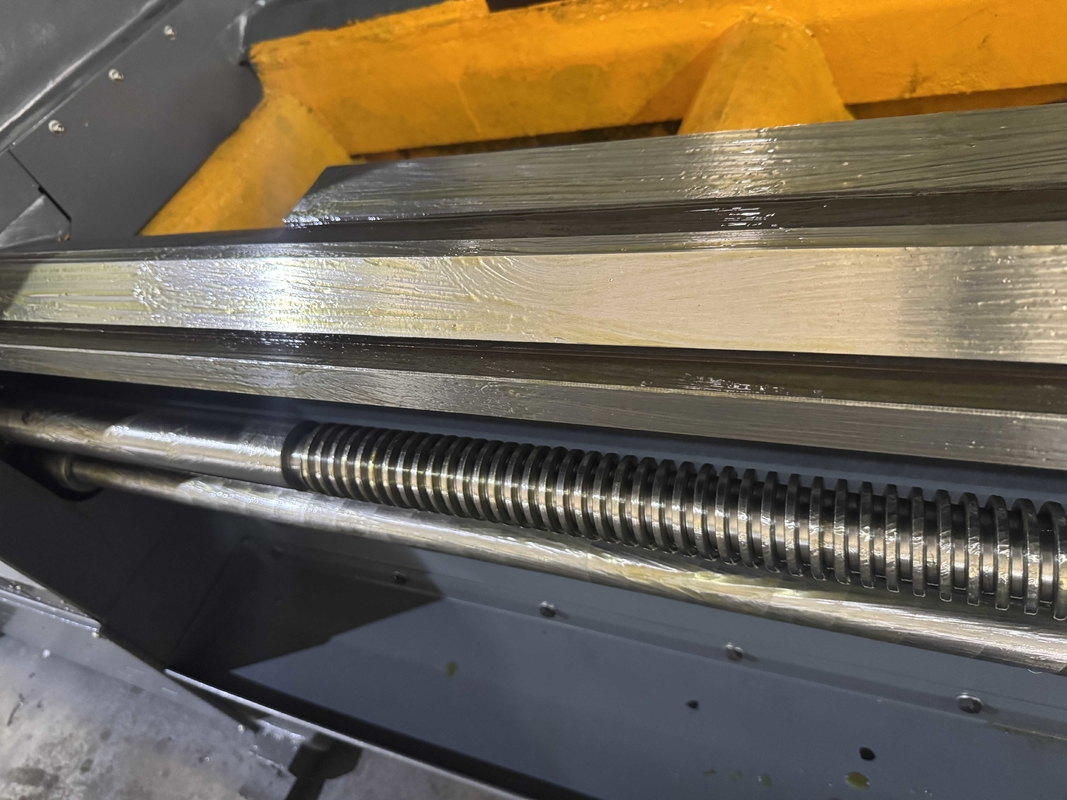

Con un diametro di rotazione super di 1,25 metri e una capacità di carico fino a 10 tonnellate, è appositamente progettato per pezzi di grandi dimensioni come alberi di mine, alberi motore di navi e flange per energia eolica! Letto in ghisa integrato + guida temprata RC52, anti-vibrazioni e resistente all'usura, con un aumento del 30% della durata. Supporta la tornitura a funzione completa di filettature metriche/imperiali/modulo/passo diametrale, frenatura idraulica integrata + cambio di velocità continuo, funzionamento efficiente e sicuro. Il letto esteso opzionale può essere esteso a 15 metri e la singola macchina può risolvere i problemi di lavorazione di pezzi super lunghi nei settori dell'energia e dell'aviazione!

Dettagli del prodotto:

Parametri del prodotto:

Progetto	Parametro principale	Unità	CW61100	CW61125
Più ventola di lavoro intorno	Max. oscillazione sul letto	mm	1000	1250
	Max. oscillazione sul carrello	mm	660	900
	Max. lunghezza del pezzo	mm	1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/15000	1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/15000
	Max. lunghezza di taglio	mm	850/1350/1850/2850/3850/4850/5850/6850/7850/9850/11850/14850	850/1350/1850/2850/3850/4850/5850/6850/7850/9850/11850/14850
	Due capacità di carico massime superiori	kg	10000(15000)	10000(15000)
Mandrino	Alesaggio mandrino	mm	130	130
	Foro conico nel mandrino	mm	1:20(140 Metrico)	1:20(140 Metrico)
	Foro principale nel mandrino	ISO	A2-15	A2-15
	Diametro della posizione del cuscinetto anteriore del mandrino	mm	220	220
	Numero di tipi di rotazione del mandrino e velocità di rotazione	giri/min	21 tipi 3.15-315	21 tipi 3.15-315
	Numero di inversioni del mandrino e velocità di rotazione	giri/min	21 tipi 5-400	21 tipi 5-400
	Potenza del motore principale	kw	22	22(30)
	Diametro del mandrino manuale	mm	500	1000
Struttura del letto	Larghezza del letto	mm	970	970
	Struttura del letto	mm	Telaio del letto a pavimento intero	Telaio del letto a pavimento intero
	Avanzamento laterale	mm	730	730
	Avanzamento verticale	mm	1000-15000	1000-15000
	Movimento orizzontale/verticale rapido	m/min	4/8	4/8
Entra nella ventola	Avanzamenti longitudinali 64 tipi	mm/(in/g)	0.1~12	0.1~12
	Avanzamenti trasversali 64 tipi	mm/(in/g)	0.05~6	0.05~6
	64 velocità di avanzamento sul porta utensili superiore	mm/(in/g)	0.025-3	0.025-3
	Filettature metriche 56 tipi	mm	1~120	1~240
	Filettature Whitworth 56 tipi	tpi	30-1/4	30-1/4
	Filettature modulo 53 tipi	mm	0.5~60	0.5~60
	Filettature diametrali 24 tipi	D.P.	60-0.5	60-0.5
	Il rapporto tra la velocità di avanzamento del porta utensili superiore e la velocità di avanzamento longitudinale	mm	1/4	1/4
	Passo della vite della macchina utensile	mm	12	12
	Potenza del motore veloce	kw	1.5	1.5
Contropunta	Diametro del manicotto della contropunta	mm	200(260)	160(220)
	Corsa del manicotto della contropunta	mm	300	300
	Foro conico del manicotto della contropunta	mm	Morse 20	Morse 20
	Cono superiore (metrico)	metrico	Numero 6	Numero 6

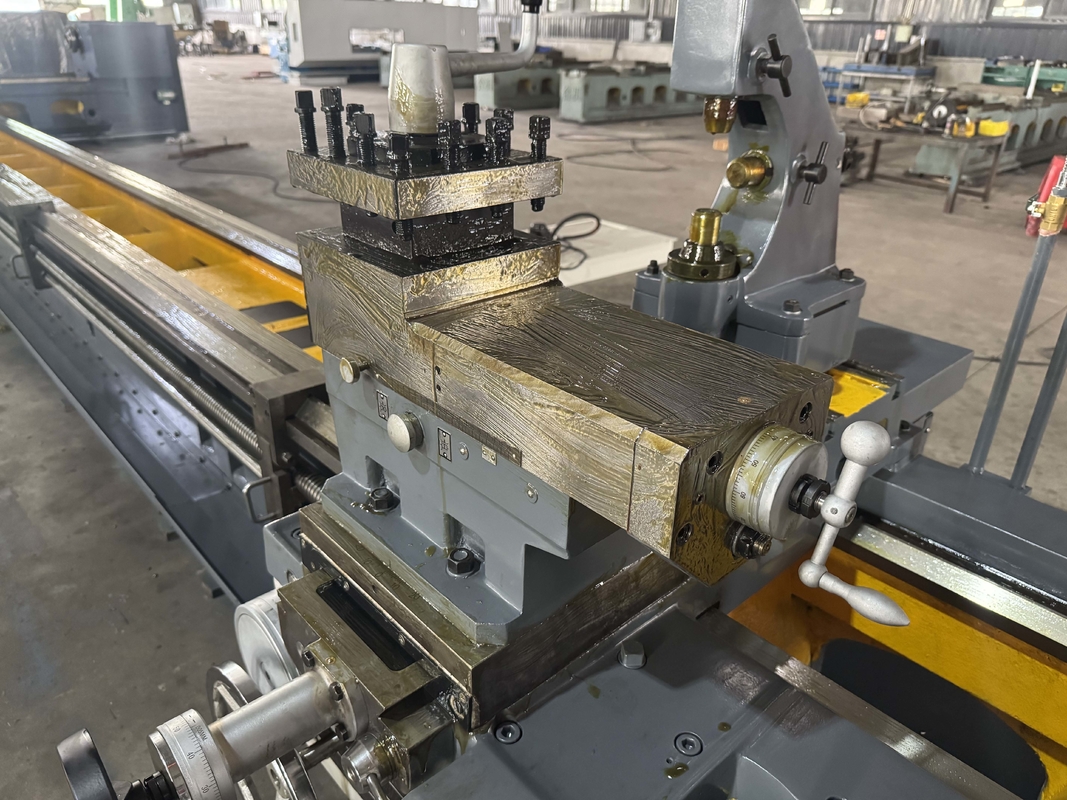

Porta utensili	Forma del porta utensili	tipo	stazione verticale 4	stazione verticale 4
	Dimensioni della sezione trasversale dell'utensile da taglio	tipo	45×45	45×45
	Angolo di rotazione del porta utensili		±90°	±90°
	Max. corsa laterale del porta utensili inferiore	mm	500	500
	Max. corsa laterale del porta utensili superiore	mm	300	300
	Velocità di movimento verticale/orizzontale rapido del porta utensili	mm	3740/1870	3740/1870
	Velocità di movimento rapido del piccolo porta utensili	mm/min	935	935
	Potenza del motore della pompa di raffreddamento	mm/min	0.125	0.125
Elementi di ispezione	Precisione di lavorazione	kw	IT6/IT7	IT6/IT7
	Rondità di lavorazione	livello	0.008	0.008
	Cilindricità del pezzo in lavorazione	mm	0.03/300	0.03/300
	Planarità del pezzo in lavorazione	mm	0.033/500	0.033/500
	Rugosità	mm	Ra1.6	Ra1.6
	Faccia terminale del mandrino	mm	0.008	0.008
Accessori standard della macchina utensile: manicotto superiore del mandrino e della contropunta: Φ1000 mandrino a quattro griffe: ferro di regolazione; bullone di ancoraggio; raffreddare il serbatoio dell'acqua. Nota: 3000 mm e superiori a 3000 mm con telaio centrale da 50-600 mm; Φ50-250 mm porta utensili Accessori opzionali:Φ1250 mandrino a quattro griffe: Φ250-800 mm telaio centrale

Il nostro servizio:

Assicurati di ricevere una macchina di alta qualità
1. Ogni parte deve essere ispezionata
2. Oltre 100 controlli del processo di produzione
3. Oltre 200 elementi di ispezione
4. Esecuzione di campioni di ogni macchina
5. 72 ore di prova prima della consegna

Perché scegliere noi:

◆ Senso di qualità superiore, le richieste dei clienti vengono al primo posto
◆ 30 anni + di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore high-tech con capacità di ricerca e progettazione
◆ Sistema di fornitura stabile e maturo
◆ Giovani vendite e ingegneri attivi per servizi immediati (24 ore online)
◆ Aggiornamento del meccanismo in base all'ergonomia e alla facilità di manutenzione
◆ Il nostro principio di progettazione della struttura: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione

Chi siamo:

Benvenuti a visitarci!

Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, in Cina. Siamo specializzati in torni CNC, centri di lavoro verticali, centri di lavoro orizzontali, centri di lavoro a portale, centri di lavoro a cinque assi, centri di tornitura-fresatura e varie altre attrezzature CNC. Abbiamo più di 200 tipi di macchine utensili. La qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.

La nostra fabbrica ha oltre 80 anni di storia nella produzione di macchine utensili. Il primo tornio, la foratrice e la alesatrice sono nati qui. Sono stati uno dei leader dell'industria cinese delle macchine utensili e il più grande produttore di macchine utensili in Cina. I prodotti di macchine utensili coprono automobili, aviazione, nuove energie, macchinari edili, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altri settori. Ci assumiamo la missione di fornire macchine utensili con tecnologia leader, alta qualità e un buon servizio ai nostri clienti in tutto il mondo!

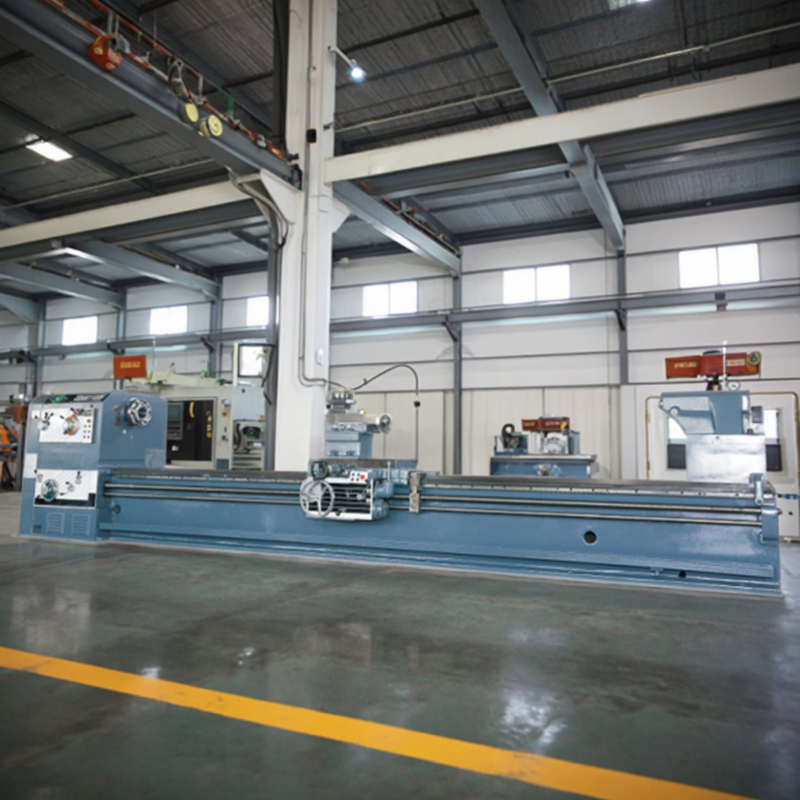

La nostra fabbrica:

FAQ:

Q1. Sei una società commerciale o una società di produzione?

Siamo un'azienda manifatturiera.

Q2. Quali sono i prodotti principali della tua azienda?

Siamo specializzati in tutti i tipi di macchine, come tornio CNC, fresatrice CNC, centro di lavoro verticale, tornio convenzionale, foratrice, foratrice radiale e così via.

Q3. È possibile fornire una macchina personalizzata o SPM (macchina per scopi speciali)?

Sì, forniamo soluzioni CNC intelligenti per i nostri clienti al fine di aumentare l'efficienza.

Q4: Quali sono i termini di garanzia?

Forniremo una sostituzione per le parti che si dimostrano difettose per un periodo di 12 mesi,
iniziando dalla data della polizza di carico della macchina.

Q5. Quali sono i servizi?
Pre-vendita: soluzioni personalizzate, pianificazione e progettazione; servizio one-to-one
Post-vendita: servizio online 7 giorni su 24 ore, guida remota all'installazione, collegamento con il sistema software del cliente

Q6: Perché scegliere la tua azienda?

I prodotti dallo sviluppo, progettazione, produzione, assemblaggio dell'intero processo di produzione sono
eseguiti tra gli stabilimenti con una catena di produzione completa che è la tua garanzia più affidabile.

Q7: La tua azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?

Possiamo fornire questo tipo di servizio. Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione in base al programma dell'acquirente. Tutto questo può essere quotato ed elencato nel contratto. Il venditore collaborerà con l'acquirente per gestire il visto e la preparazione dell'installazione prima di andare all'estero.

Q8: Quali sono i termini di pagamento?

T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione. lettera di credito irrevocabile a vista
