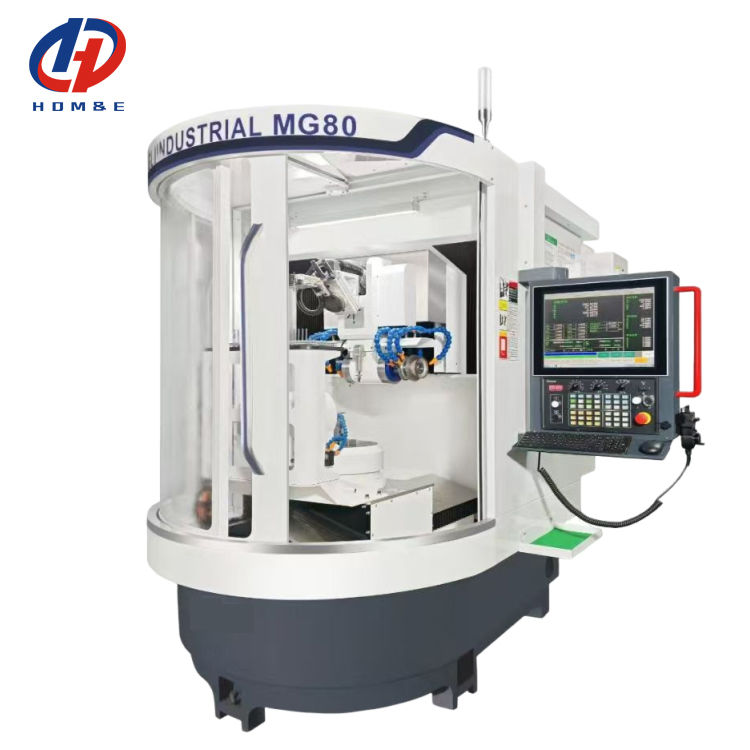

Macchina per la rettifica di utensili CNC ad alta precisione MG80
Dettagli del prodotto
| Marca: | HD | Tipo: | MG80 |
|---|---|---|---|
| Nome prodotto: | Macchina per strumenti CNC a cinque assi | ||
| Evidenziare |
Macchine per la rettifica di utensili CNC a 5 assi,Macchine per la rettifica degli utensili a cinque assi,Macchine per la rettifica di utensili pesanti a 5 assi |
||
Descrizione del prodotto

Descrizione del prodotto:
Affilatrice CNC a 5 assi ad alta precisione MG80 Affilatrice a cinque assi
Questa affilatrice a 5 assi è caratterizzata da alta precisione e prestazioni elevate. Dotata di un sistema CNC avanzato, consente il collegamento a 5 assi per la lavorazione di utensili complessi. Con un basamento stabile e un mandrino per mola ad alta precisione, è adatta per la produzione e la riaffilatura di frese, punte e vari utensili, offrendo efficienza e accuratezza.
1, Può essere equipaggiata con un sistema CNC avanzato di dialogo uomo-macchina, sia programmazione in codice G che software per utensili. Il sistema è sicuro, stabile, comodo e resistente alle interferenze elettromagnetiche. La trasmissione del programma tra CNC e PC può essere realizzata tramite interfaccia Ethernet e USB3.0, con il tempo di preparazione della lavorazione più breve e l'avvio con un clic, in modo da poter migliorare notevolmente la produttività.
2, È dotata di un software di simulazione 3D per visualizzare i parametri necessari per la lavorazione degli utensili sotto forma di finestra di dialogo. Dopo l'inserimento dei parametri, la simulazione dell'utensile può visualizzare la grafica 3D dell'utensile e le fasi di rettifica della macchina utensile (distinguere ogni fase di rettifica con colori diversi). Utilizzare la funzione anti-collisione del software per evitare il fenomeno di collisione nel processo effettivo. Selezionare il modulo software corrispondente può elaborare una varietà di utensili, attraverso la sonda, per realizzare la misurazione automatica del ciclo del pezzo e la compensazione dell'usura dell'utensile, che può produrre utensili e riparare e affilare utensili.
3, Design pesante, alta potenza, struttura chiusa di tipo a portale, buona rigidità, alta resistenza, buona stabilità.
4, Vite originale importata, guida, asse A, asse C per motore DD tavola rotante ad alta precisione, il motore DD può ottenere una rotazione senza gioco, per garantire l'accuratezza dell'angolo R, forte sensibilità, buona stabilità, migliorare la precisione di affilatura degli utensili e l'efficienza di lavorazione.
5, L'asse X/Y è un motore lineare, con un righello a griglia ad alta precisione, che riduce notevolmente l'usura dei componenti, ha una maggiore precisione, una risposta più rapida e una maggiore efficienza di lavorazione.

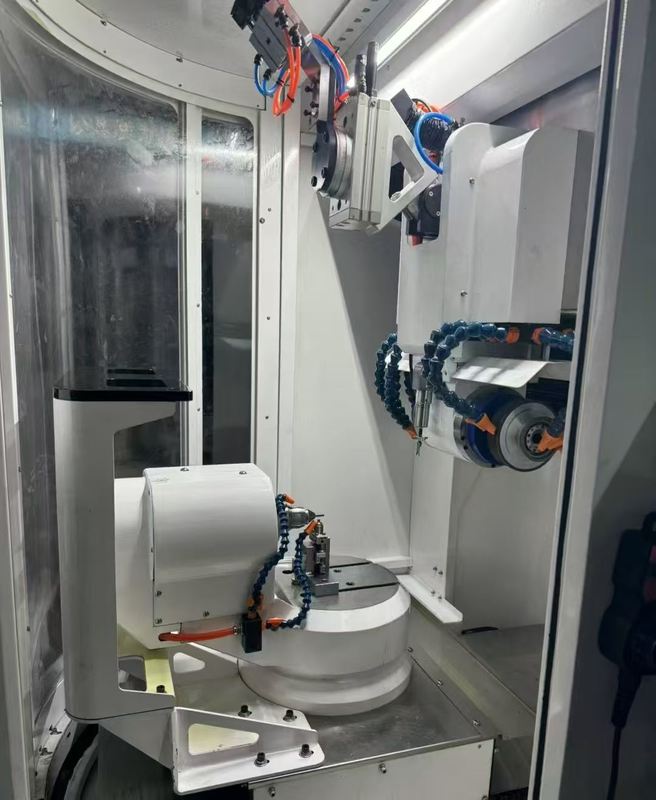

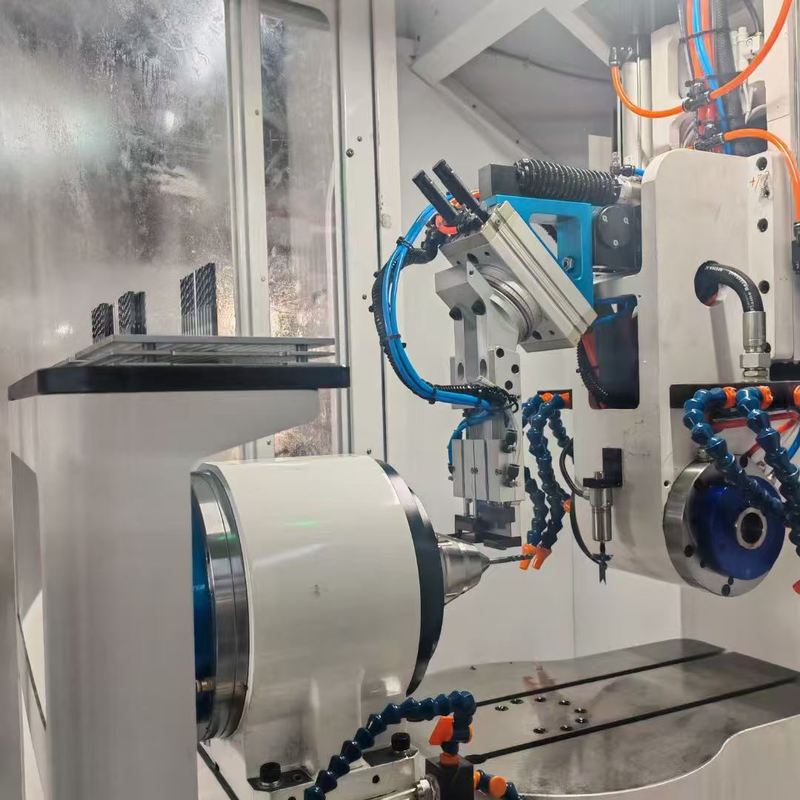

6, In base alle esigenze dell'utente, è possibile selezionare un braccio meccanico a sei assi di precisione o un dispositivo di carico e scarico integrato autocostruito per realizzare il carico e lo scarico automatici. Il rifornimento automatico e la lavorazione del prodotto possono essere eseguiti contemporaneamente tramite funzionamento senza equipaggio, migliorando notevolmente l'efficienza produttiva della macchina affilatrice.
7, Mandrino elettrico a doppia estensione, coppia elevata, forza di rettifica elevata. Il mandrino a doppia estensione può essere equipaggiato con 6-8 mole, adatto per la lavorazione di utensili non standard e utensili per lucidatura.

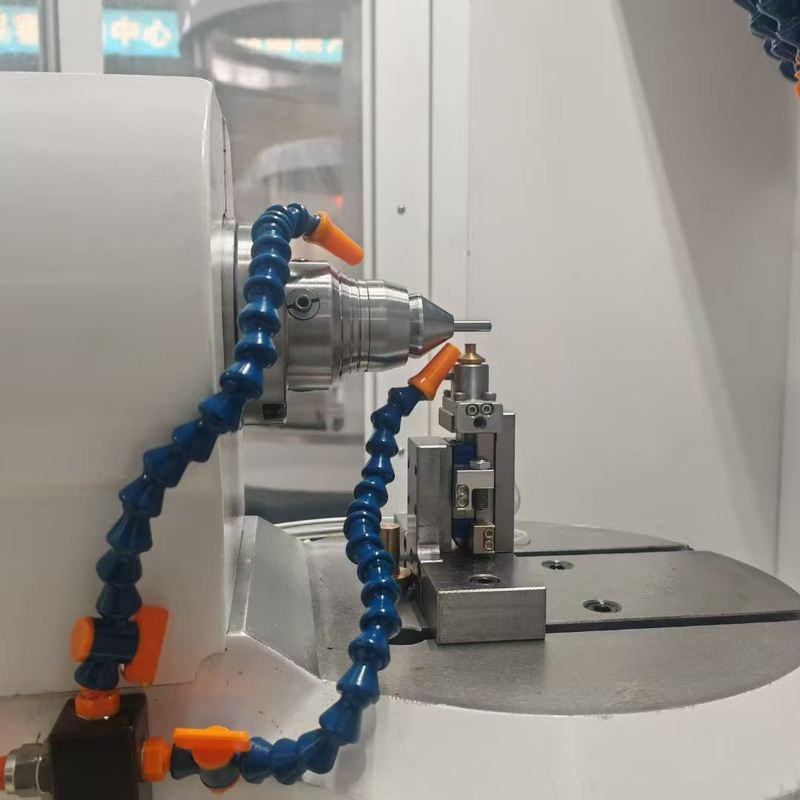

8, Dotato di supporto centrale e semplice per la produzione di utensili lunghi.

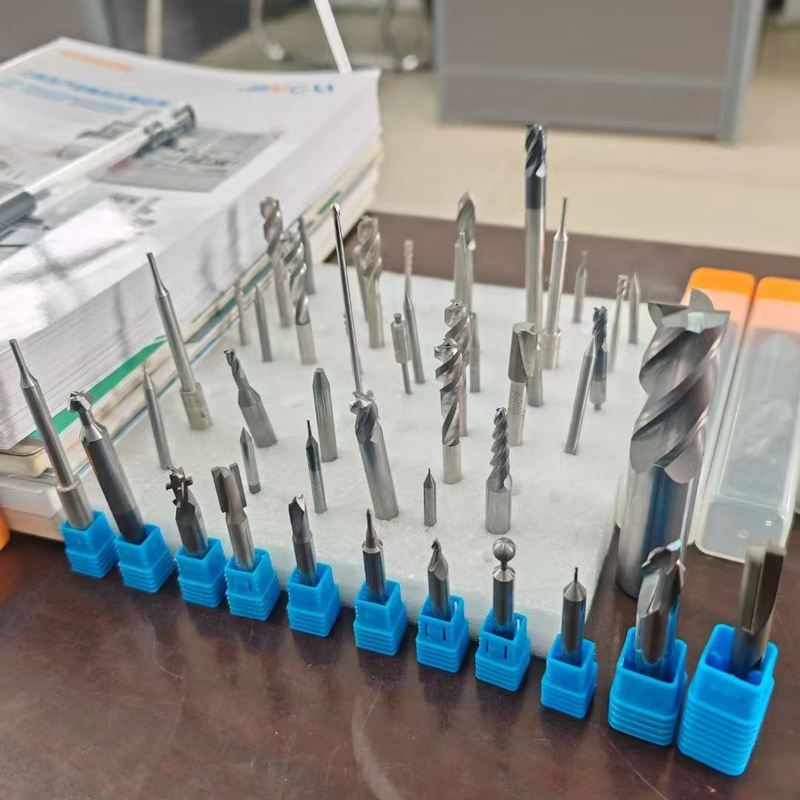

Aree di applicazione:
1, Materiali di lavorazione: acciaio ad alta velocità, carburo e acciaio inossidabile, ecc.
2, Tipo di alesatore: alesatore a scanalatura dritta, alesatore a scanalatura dritta conica, alesatore a spirale, alesatore a spirale conico.
3, Tipo di trapano: trapano a scanalatura dritta, trapano a scanalatura a spirale, trapano a gradino a scanalatura dritta, trapano a gradino a scanalatura a spirale
4, Fresa: coltello a testa piatta, coltello a testa piatta conico, coltello a naso tondo, coltello a naso a ogiva, coltello a testa sferica, coltello a testa sferica conico.
5, Varie lavorazioni di utensili standard e non standard. Rettifica a cinque assi nei componenti del prodotto.

Parametri del prodotto:
| Modello | Unità | MG300 | MG200 | MG100 | MG80 |
| Corsa asse X | mm | 950 | 800 | 600 | 500 |
| Corsa asse Y | mm | 520 | 400 | 350 | 300 |
| Corsa asse Z | mm | 250 | 220 | 200 | 200 |
| Corsa dell'asse A | 360° continuo | 360° continuo | 360° continuo | 360° continuo | |
| Corsa asse C | ° | ±180° | ±180° | ±180° | ±180° |
| Precisione di posizionamento dell'asse X/Y/Z | mm | 0.005 | 0.005 | 0.005 | 0.005 |
| Precisione di posizionamento ripetuto dell'asse XYZ | mm | 0.003 | 0.003 | 0.003 | 0.003 |
| Precisione di posizionamento dell'asse A/C | ±5 secondi d'arco | ±5 secondi d'arco | ±5 secondi d'arco | ±5 secondi d'arco | |
| Precisione di posizionamento ripetuto dell'asse A/C | ±2 secondi d'arco | ±2 secondi d'arco | ±2 secondi d'arco | ±2 secondi d'arco | |
| Potenza nominale del mandrino | kw | 24kw | 18kw | 10kw | 7.5kw |
| Velocità del mandrino | rpm | 0-6000 | 0-6000 | 0-6000 | 0-5000 |
| Modello di asta della mola | HSK50E | HSK50E | HSK50E | HSK50E | |
| Numero di mole installabili | pz | 6-8 | 6-8 | 6-8 | 6-8 |
| Diametro massimo della mola | mm | 150 | 150 | 150 | 150 |
| Conicità del portautensili del pezzo | BT50/W20/W25 | BT50/W20/W25 | BT50/W20/W25 | W25/20 | |
| Lunghezza massima di rettifica | mm |
Lunghezza lama: 260, lunghezza totale: 300 |
Lunghezza lama: 160, lunghezza totale: 200 |
Lunghezza lama: 70, lunghezza totale: 100 |
Lunghezza lama: 45, lunghezza totale: 80 |
| Diametro minimo del manico del pezzo | mm | 3 | 3 | 3 | 3 |
| Diametro massimo del manico del pezzo | mm | 32 | 20 | 12 | 8 |
| Diametro minimo del tagliente del pezzo | mm | 1 | 1 | 0.5 | 0.5 |
| Diametro massimo del pezzo | mm | 200 | 150 | 100 | 100 |
| Pressione dell'aria di esercizio | Mpa | 0.6~0.8 | 0.6~0.8 | 0.6~0.8 | 0.6~0.8 |
| Portata del refrigerante | L/min | 85 | 85 | 85 | 85 |
| Potenza totale dell'apparecchiatura | 35KW (trifase AC380V) | 25KW (trifase AC380V) | 20KW (trifase AC380V) | 15KW (trifase AC380V) | |
| Lunghezza * larghezza * altezza | mm | 2500*2500*2500 | 2200*2500*2200 | 2100*2200*2400 | 2000*1900*2180 |
| Peso lordo dell'apparecchiatura | T | 6 | 5 | 4 | 3.5 |
Assicurati di ricevere una macchina di alta qualità
1. Ogni parte deve essere ispezionata
2. Oltre 100 controlli del processo di produzione
3. Oltre 200 elementi di ispezione
4. Lavorazione del campione di ogni macchina
5. 72 ore di prova prima della consegna
◆ 30 anni + di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore high-tech con capacità di ricerca e progettazione
◆ Sistema di fornitura stabile e maturo
◆ Vendite e ingegneri giovani e attivi per servizi immediati (24 ore online)
◆ Aggiornamento del meccanismo in base all'ergonomia e alla facilità di manutenzione
◆ Il nostro principio di progettazione della struttura: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione


FAQ:
Q1. Sei una società commerciale o una società di produzione?
iniziando dalla data della polizza di carico della macchina.
Pre-vendita: soluzioni personalizzate, pianificazione e progettazione; servizio one-to-one
Post-vendita: servizio online 7 giorni su 24 ore, guida remota all'installazione, collegamento con il sistema software del cliente
eseguiti tra gli stabilimenti con una catena di produzione completa che è la tua garanzia più affidabile.
