Affilatrice CNC a cinque assi MG300 per utensili, macchina per affilatura di utensili ad alta precisione
Dettagli del prodotto
| Marca: | HD | Tipo: | MG300 |
|---|---|---|---|
| Nome prodotto: | Macchina per strumenti CNC a cinque assi | ||
| Evidenziare |
Affilatrice CNC a cinque assi,Affilatrice CNC a 5 assi,Affilatrice CNC di alta precisione |
||
Descrizione del prodotto

Descrizione del prodotto:

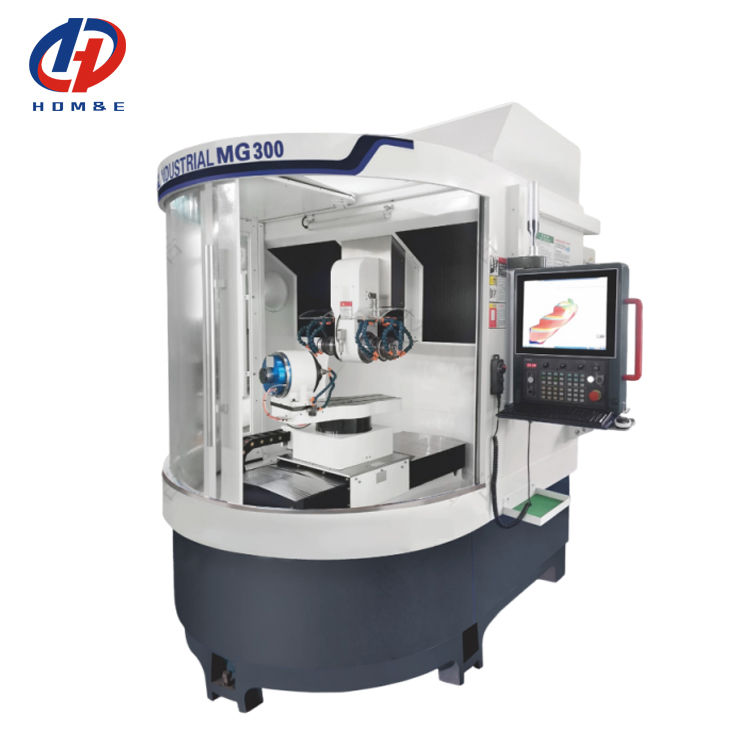

Affilatrice CNC a cinque assi MG300 per utensili: macchina per la rettifica di utensili di alta precisione
La rettificatrice CNC a cinque assi serie MG è una macchina utensile per la produzione di utensili CNC sviluppata per utensili completamente rettificati. Questa macchina utensile è una macchina a cinque assi a cinque collegamenti, tra cui X, Y e Z sono assi servo lineari, e A e C sono assi rotanti.
Questa macchina è un'attrezzatura professionale per la produzione di utensili CNC per la fabbricazione di frese standard, frese non standard, punte da trapano, alesatori e altri utensili da taglio, caratterizzata da basso consumo, alta efficienza e alta precisione. Ha una straordinaria superiorità nel campo della produzione di frese in acciaio super rapido e in metallo duro.
1, Può essere equipaggiata con un sistema CNC avanzato di dialogo uomo-macchina, sia programmazione in codice G che software per utensili. Il sistema è sicuro, stabile, comodo e resistente alle interferenze elettromagnetiche. La trasmissione del programma tra CNC e PC può essere realizzata tramite interfaccia Ethernet e USB3.0, con il tempo di preparazione della lavorazione più breve e l'avvio con un clic, in modo da poter migliorare notevolmente la produttività.

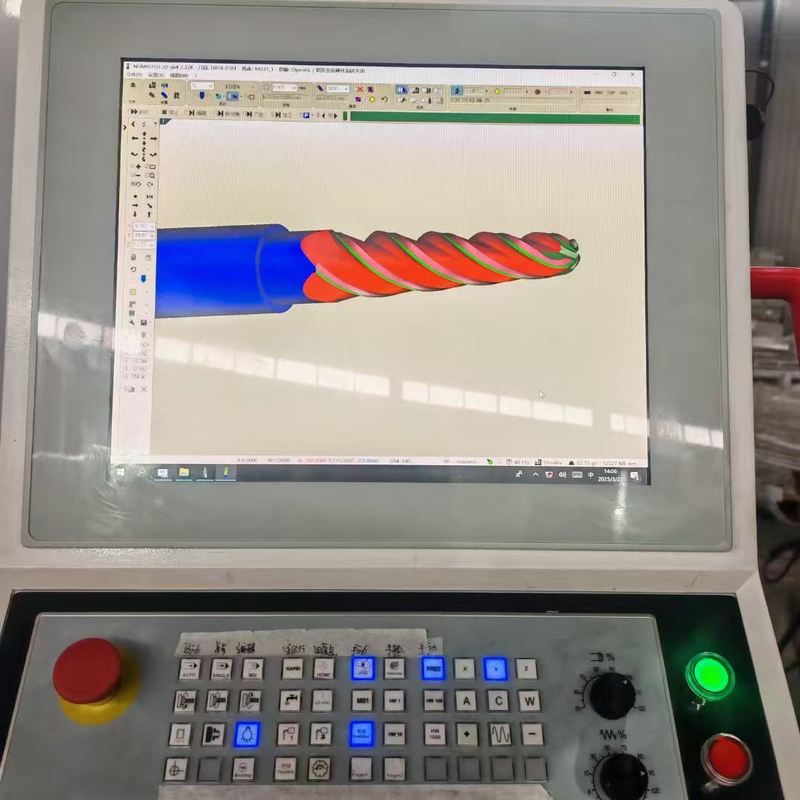

2, È dotata di un software di simulazione 3D per visualizzare i parametri necessari della lavorazione degli utensili sotto forma di finestra di dialogo. Dopo l'inserimento dei parametri, la simulazione dell'utensile può visualizzare la grafica 3D dell'utensile e le fasi di rettifica della macchina utensile (distinguere ogni fase di rettifica con colori diversi). Utilizzare la funzione anti-collisione del software per evitare il fenomeno di collisione nel processo effettivo. Selezionare il modulo software corrispondente può elaborare una varietà di utensili, attraverso la sonda, per realizzare la misurazione automatica del ciclo del pezzo e la compensazione dell'usura dell'utensile, che può produrre utensili e riparare e affilare gli utensili.
3, Design pesante, alta potenza, struttura chiusa di tipo a portale, buona rigidità, alta resistenza, buona stabilità.
4, Vite originale importata, guida di scorrimento, asse A, C per motore DD, tavola rotante ad alta precisione, il motore DD può ottenere una rotazione senza gioco, per garantire la precisione dell'angolo R, forte sensibilità, buona stabilità, migliorare la precisione di rettifica degli utensili e l'efficienza di lavorazione.
5, L'asse X/Y è un motore lineare, con un righello a griglia ad alta precisione, che riduce notevolmente l'usura dei componenti, ha una maggiore precisione, una risposta più rapida e una maggiore efficienza di lavorazione.

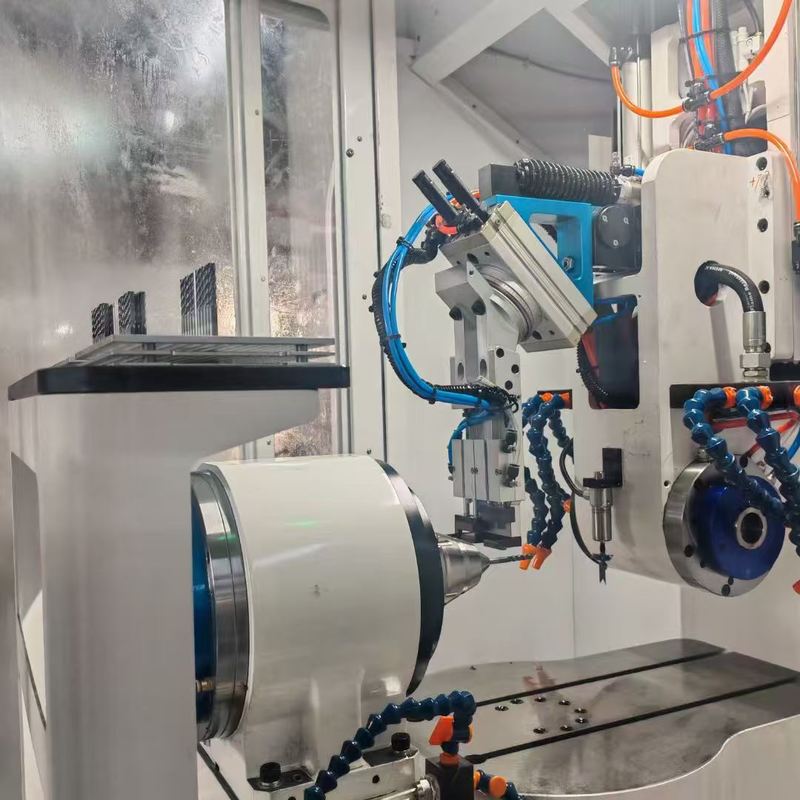

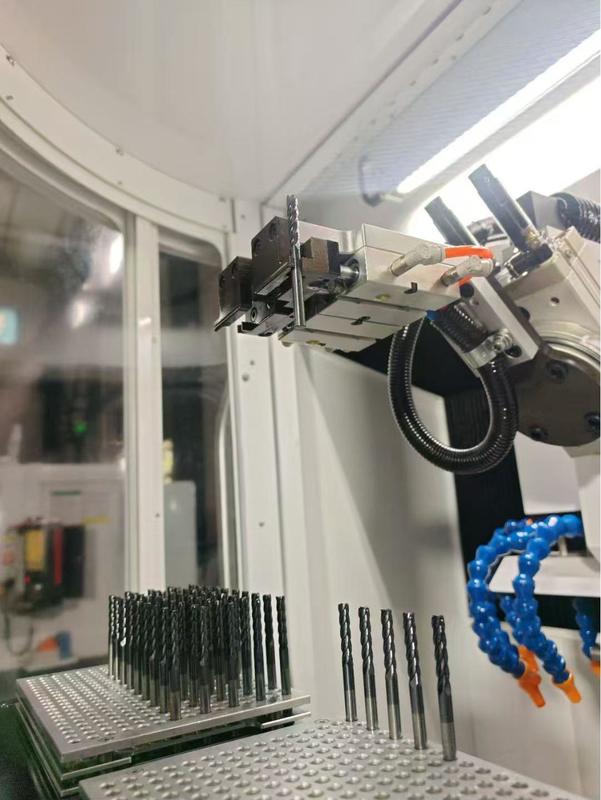

6, In base alle esigenze dell'utente, è possibile selezionare un braccio meccanico a sei assi di precisione o un dispositivo di carico e scarico integrato auto-costruito per realizzare il carico e lo scarico automatici. Il rifornimento automatico e la lavorazione del prodotto possono essere eseguiti contemporaneamente tramite funzionamento senza equipaggio, migliorando notevolmente l'efficienza produttiva della rettificatrice per utensili.

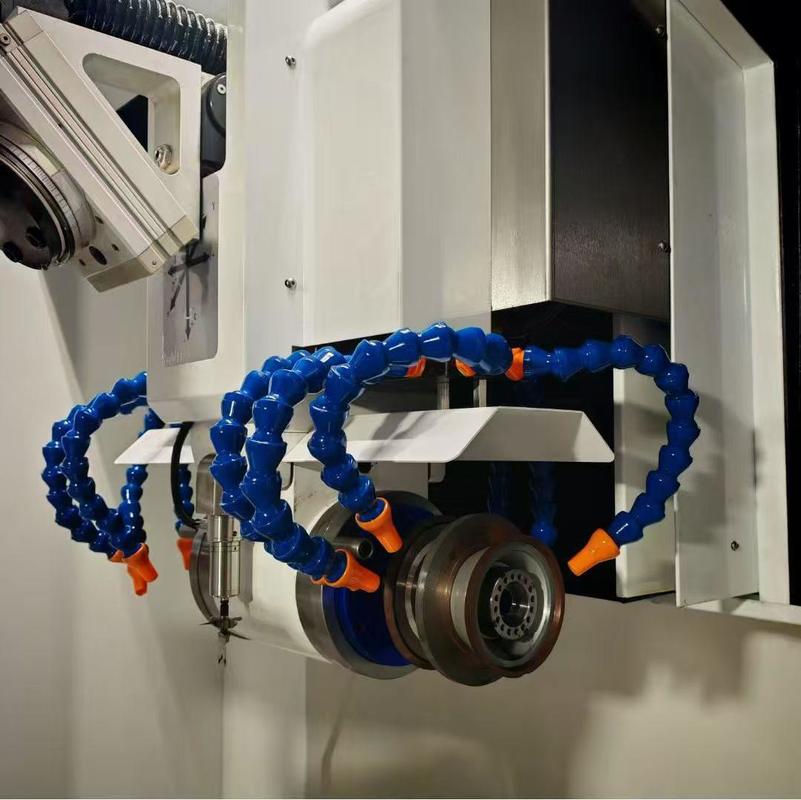

7, Mandrino elettrico a doppia estensione, coppia elevata, forza di rettifica elevata. Il mandrino a doppia estensione può essere equipaggiato con 6-8 mole, adatto per la lavorazione di utensili non standard e utensili per lucidatura.
8, Dotato di supporto centrale e semplice per la produzione di utensili lunghi.
Aree di applicazione:
1, Materiali di lavorazione: acciaio super rapido, metallo duro e acciaio inossidabile, ecc.
2, Tipo di alesatore: alesatore a scanalatura dritta, alesatore a scanalatura dritta conica, alesatore a spirale, alesatore a spirale conico.
3, Tipo di trapano: trapano a scanalatura dritta, trapano a scanalatura a spirale, trapano a gradino a scanalatura dritta, trapano a gradino a scanalatura a spirale

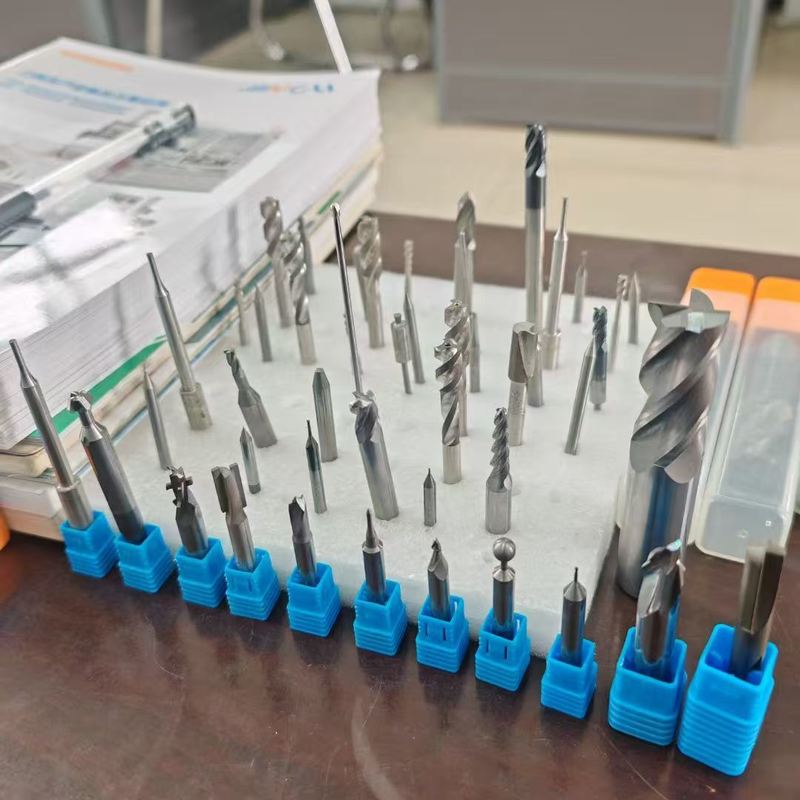

4, Fresa: coltello a testa piatta, coltello a testa piatta conico, coltello a naso tondo, coltello a naso a ogiva, coltello a testa sferica, coltello a testa sferica conico.
5, Varie lavorazioni di utensili standard e non standard. Rettifica a cinque assi nei componenti del prodotto.

Parametri del prodotto:
| Modello | Unità | MG300 | MG200 | MG100 |
| Corsa asse X | mm | 950 | 800 | 600 |
| Corsa asse Y | mm | 520 | 400 | 350 |
| Corsa asse Z | mm | 250 | 220 | 200 |
| Corsa dell'asse A | 360° continui | 360° continui | 360° continui | |
| Corsa asse C | ° | ±180° | ±180° | ±180° |
| Precisione di posizionamento dell'asse X/Y/Z | mm | 0.005 | 0.005 | 0.005 |
| Precisione di posizionamento ripetuta dell'asse XYZ | mm | 0.003 | 0.003 | 0.003 |
| Precisione di posizionamento dell'asse A/C | ±5 secondi d'arco | ±5 secondi d'arco | ±5 secondi d'arco | |
| Precisione di posizionamento ripetuta dell'asse A/C | ±2 secondi d'arco | ±2 secondi d'arco | ±2 secondi d'arco | |
| Potenza nominale del mandrino | kw | 24kw | 18kw | 10kw |
| Velocità del mandrino | rpm | 0-6000 | 0-6000 | 0-6000 |
| Modello di asta della mola | HSK50E | HSK50E | HSK50E | |
| Numero di mole installabili | pz | 6-8 | 6-8 | 6-8 |
| Diametro massimo della mola | mm | 150 | 150 | 150 |
| Conicità del portautensili del pezzo | BT50/W20/W25 | BT50/W20/W25 | BT50/W20/W25 | |
| Lunghezza massima di rettifica | mm |
Lunghezza della lama: 260, lunghezza totale: 300 |
Lunghezza della lama: 160, lunghezza totale: 200 |
Lunghezza della lama: 70, lunghezza totale: 100 |
| Diametro minimo del manico del pezzo | mm | 3 | 3 | 3 |
| Diametro massimo del manico del pezzo | mm | 32 | 20 | 12 |
| Diametro minimo del tagliente del pezzo | mm | 1 | 1 | 0.5 |
| Diametro massimo del pezzo | mm | 200 | 150 | 100 |
| Pressione dell'aria di esercizio | Mpa | 0.6~0.8 | 0.6~0.8 | 0.6~0.8 |
| Portata del refrigerante | L/min | 85 | 85 | 85 |
| Potenza totale dell'apparecchiatura | 35KW (trifase AC380V) | 25KW (trifase AC380V) | 20KW (trifase AC380V) | |
| Lunghezza * larghezza * altezza | mm | 2500*2500*2500 | 2200*2500*2200 | 2100*2200*2400 |
| Peso lordo dell'apparecchiatura | T | 6 | 5 | 4 |
Assicurati di ricevere una macchina di alta qualità
1. Ogni parte deve essere ispezionata
2. Oltre 100 controlli del processo di produzione
3. Oltre 200 elementi di ispezione
4. Elaborazione di campioni di ogni macchina
5. 72 ore di prova prima della consegna
◆ 30 anni + di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore high-tech con capacità di ricerca e progettazione
◆ Sistema di fornitura stabile e maturo
◆ Giovani vendite e ingegneri attivi per servizi immediati (24 ore online)
◆ Aggiornamento del meccanismo in base all'ergonomia e alla facilità di manutenzione
◆ Il nostro principio di progettazione della struttura: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione


FAQ:
Q1. Sei una società commerciale o una società di produzione?
iniziando dalla data della polizza di carico della macchina.
Pre-vendita: soluzioni personalizzate, pianificazione e progettazione; servizio one-to-one
Post-vendita: servizio online 7 giorni su 24 ore, guida remota all'installazione, collegamento con il sistema software del cliente
eseguiti tra gli stabilimenti con una catena di produzione completa che è la tua garanzia più affidabile.
