Tornio CNC di precisione HTC30Q Centro di tornitura CNC SMTCL Tornio CNC a banco inclinato orizzontale

Marchio: SMTCL
Numero di modello: HTC 30Q
Luogo di origine: CHINA
Certificazione: CE ISO certification
Quantità minima di ordine: 1
Capacità di fornitura: 50 sets per month
Tag

Macchina del tornio del letto piano CKA6136

Macchina del tornio del letto piano 5.5KW

Macchina orizzontale di CNC CKA6136

Dettagli del prodotto

Marca: SMTCL Numero di modello: HTC30Q
Parola chiave: Torni CNC orizzontali Diametro massimo di taglio.: 300 mm
Lunghezza di taglio massima: 500 mm Diametro oscillazione max. sopra il letto: 420 mm
Max. Swing dia. Over letto spazio: 280 mm Velocità del fuso: 4500 giri / min
Evidenziare

Alta precisione

,

Centrale di tornitura CNC

,

Elevato rapporto costo-prestazioni

Descrizione del prodotto

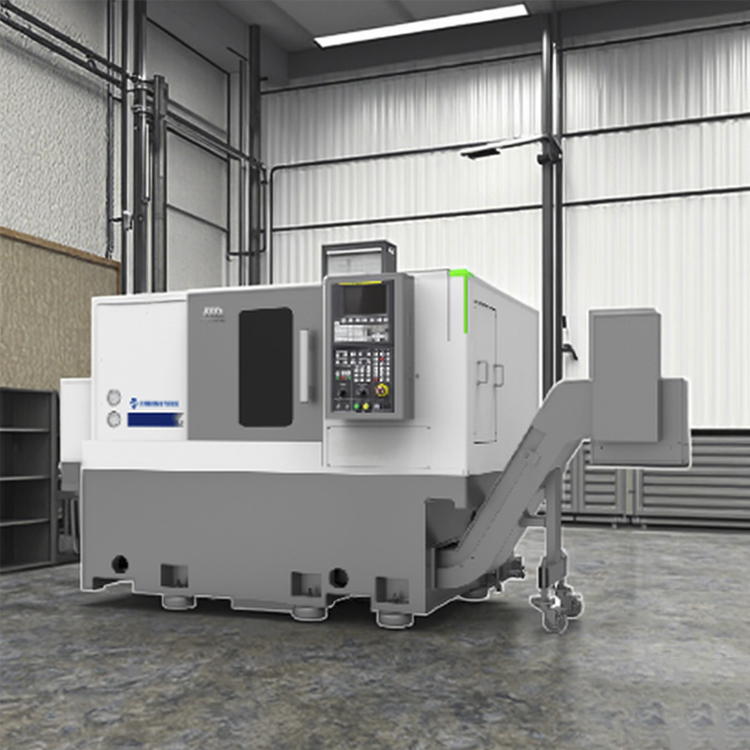

Tornio CNC di precisione HTC30Q Centro di tornitura CNC SMTCL Tornio CNC a banco inclinato orizzontale 0

Descrizione del prodotto:

Torno CNC di precisione HTC30Q Centro di tornitura CNC SMTCL Letto orizzontale inclinato Torno CNC
Tornio CNC HTC30Q: dispone di un letto trapezoidale rigido a 30° per la stabilità, un fusibile ad alta coppia e una torretta idraulica a 8 stazioni. Ottimizzato per la tornitura di precisione di acciaio, ghisa e metalli non ferrosi.Assi X/Z ad alta velocità (30 m/min).
I torni CNC HTC16H/30H occupano una piccola superficie e sono adatti per la lavorazione ad alta precisione di varie parti di piccole dimensioni, soddisfacendo efficacemente la lavorazione di automobili, cuscinetti, hardware,industria medica e altri settori.

Caratteristiche del prodotto:

1"Alta efficienza"
◆ Velocità di tracciamento veloce su due assi
◆ Servo-stack diviso
◆ Servo utensile ad alta efficienza
◆ Opzionale elaborazione integrata multi-sequenza a sottospindle
2"Alta precisione"
◆ Vitruccio pre-allungato ad alta precisione
◆ Tecnologia di compensazione degli errori
◆ Quantificazione degli standard di processo
◆ Norme di ispezione rigorose
3,Alta rigidità
◆ Letto di ghisa di alta qualità e altre parti di fonte chiave
◆ Unita' a fusione di larga durata
◆ L'apertura del letto a forma di arco
◆ Struttura di piccolo fusibile

Dettagli del prodotto:

Tornio CNC di precisione HTC30Q Centro di tornitura CNC SMTCL Tornio CNC a banco inclinato orizzontale 1
Velocità di movimento rapida: 30 m/min
Il servomotore è collegato direttamente alla vite a sfera attraverso un accoppiamento, riducendo i collegamenti intermedi e ottenendo una trasmissione senza interruzioni.I binari di guida dell'asse X e Z adottano binari di guida lineari di rotolamento importati per garantire un'elevata rigidità, buone prestazioni dinamiche e precisione, aumentano la velocità di funzionamento e migliorano l'efficienza della produzione.



Tornio CNC di precisione HTC30Q Centro di tornitura CNC SMTCL Tornio CNC a banco inclinato orizzontale 2

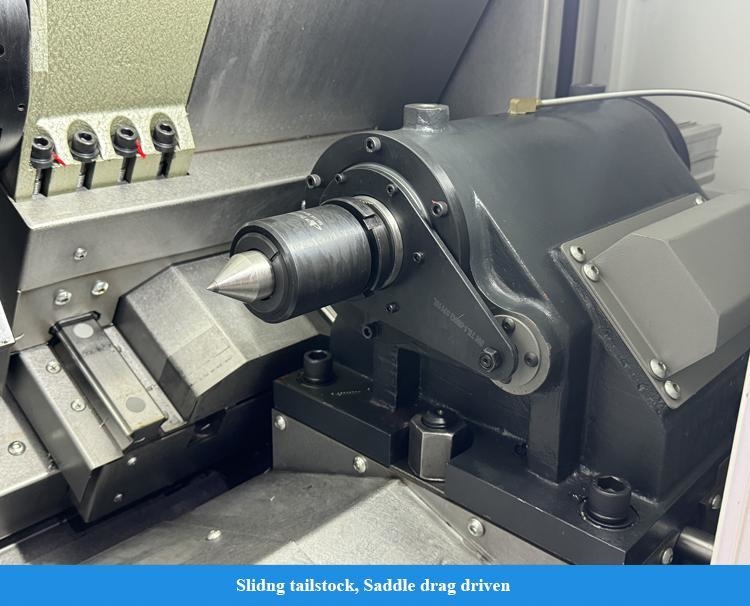

Servizio di taglio della coda
La coda può essere spostata in modo servodriven opzionale,che può controllare con precisione e regolare in modo flessibile la velocità di movimento della coda e la forza di frenata di lavoro in base alle esigenze di lavorazione, che consente alla coda di avvicinarsi rapidamente al pezzo da lavorare e stringere senza impatto e può fornire feedback in tempo reale sulla posizione di serraggio.migliorare la produzione
Il modello è dotato di un sistema di rivestimento a copertura a doppia parte, che consente di regolare facilmente la precisione e di migliorare l'efficienza della manutenzione.
Tornio CNC di precisione HTC30Q Centro di tornitura CNC SMTCL Tornio CNC a banco inclinato orizzontale 3
Doppia struttura pretenso fissa
L'asse X sviluppa una doppia struttura di supporto fisso e utilizza una vite pre-tirata per compensare efficacemente la deformazione pre-tirata e l'aumento della temperatura.Collabora con una speciale struttura di tenuta per ridurre l'aumento della temperatura della vite, ottenendo così un'alta precisione e un'alta precisione della stabilità di alimentazione delle macchine utensili
Tornio CNC di precisione HTC30Q Centro di tornitura CNC SMTCL Tornio CNC a banco inclinato orizzontale 4
Configurazione dell'asse Y
La configurazione opzionale dell'asse Y, combinata con la torretta a motore BMT, la struttura ad asse C ad alta precisione e una varietà di portautensili a motore, possono realizzare un'elaborazione complessa delle superfici con una sola installazione.
Tornio CNC di precisione HTC30Q Centro di tornitura CNC SMTCL Tornio CNC a banco inclinato orizzontale 5

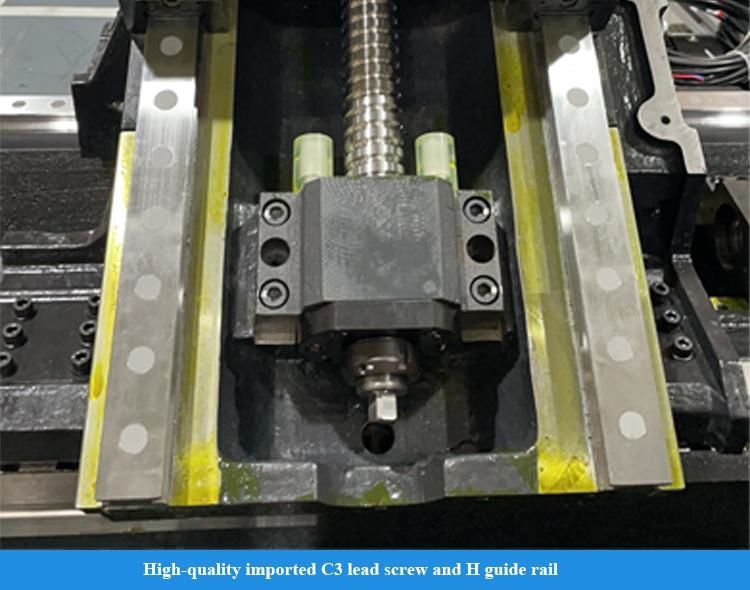

Vettura a sfera ad alta precisione
Esso utilizza vite di alta qualità importate di grado C3 e rotaia guida di grado H ed è direttamente azionato da un servomotore per ottenere un'eccellente precisione di funzionamento.
Tornio CNC di precisione HTC30Q Centro di tornitura CNC SMTCL Tornio CNC a banco inclinato orizzontale 6
Sella antinclinante
La lunghezza del binario guida è ragionevolmente aumentata, la struttura del sistema di movimento è ottimizzata,Il corpo principale della sella è progettato in forma d'arco per garantire la rigidità complessiva dei componenti importanti..
Tornio CNC di precisione HTC30Q Centro di tornitura CNC SMTCL Tornio CNC a banco inclinato orizzontale 7
Torretta a servo efficiente
Interfaccia BMT standard, connessione ad alta rigidità; lo strumento è azionato dall'interfaccia DIN1809, che ha una trasmissione affidabile e un basso tasso di guasti; il motore di trasmissione è montato lateralmente e ha una struttura compatta;È dotato di un asse C e di un dispositivo di freno ad alta precisione per ottenere un'elaborazione integrata di tornitura, fresatura e perforazione ad alta efficienza.
Tornio CNC di precisione HTC30Q Centro di tornitura CNC SMTCL Tornio CNC a banco inclinato orizzontale 8
Tenitore interno degli strumenti di raffreddamento
Portatore di utensili di raffreddamento interno opzionale e uscita dell'acqua dal centro utensile realizzare l'eliminazione efficiente dei trucioli durante l'elaborazione dei fori interni e garantire la qualità della lavorazione
Tornio CNC di precisione HTC30Q Centro di tornitura CNC SMTCL Tornio CNC a banco inclinato orizzontale 9
Capacità di fresatura a motore di utensili
Materiale del pezzo: HT200
Modello utensile: Ф20 spalla quadrata
macchine di taglio
Stato di raffreddamento: raffreddamento ad acqua
Capacità di trivellazione con strumento azionato
Materiale del pezzo: HT200
Modello di utensile: F16 torsione trapano
Stato di raffreddamento: raffreddamento ad acqua

Parametri del prodotto:
Articolo 2
Unità
HTC 16H (Q)
HTC 30H(Q)
Max, taglio il dia.
mm
Φ160
Φ300
Lunghezza massima di taglio
mm
160
500
Max. Swing dia. Sul letto.
mm
Φ420
Φ420
Max. Swing dia. Over letto spazio
mm
Φ160
Φ280
Fusoliera
Modello di naso a fusione
-
A2-5
A2-6
Disegno interno del cuscinetto anteriore.
mm
90
100
Conico del fusibile e dimensione del foro

1:20;Φ62
1:20"Φ70
Dia. di buco a fusione Max.
mm
Φ56
Φ65
Max. Bar dia.
mm
Φ44
Φ50
Dialettro di scatto standard.
centimetro
6"
8"
Intervallo di velocità del mandrino
r/min
6000
4500
Torsione massima dello spinello
N.m.
72 ((1500 r/min)
180 ((576 r/min)
Torsione nominale dello spinello
N.m.
86 ((1500r/min)
110 ((769r/min)
Potenza di uscita del motore principale continua/30 min.
kW
11/13.2
11 settembre.
Asse X/Z
Velocità di attraversamento rapida dell'asse X
mm
30
30
Velocità di attraversamento veloce dell'asse Z
mm
30
30
Viaggio sull'asse X
mm
145
160
Viaggio sull'asse Z
mm
205
560
Fabbricazione
Viaggi di coda
mm

30
Metodo di azionamento a coda


Trascinamento della sella
Viaggio a manica di coda
mm

100
Dia della manica della coda.
mm

Φ100
Conicità della coda conicità del foro


MT- 5
Torretta utensile
Forma della torretta utensile

Torretta servo orizzontale a 8 stazioni
Torretta servo orizzontale a 8 stazioni
Altezza centrale
mm
63
80
Accuratezza di riposizionamento della trasposizione del portautensili
Seg.
± 16
± 16
Se potessi scegliere lo strumento vicino
mm
- Sì, sì.
- Sì, sì.
Altri
Distanza tra il centro dello spinello e il pavimento
mm
926
936
Peso della macchina
kg
2600
3500
Capacità totale di alimentazione
KVA
23
23
Dimensioni globali ((LxWxH)
mm
1830×1580×1650
2295×1680×1650
Configurazione standard:
1Sistema FANUC-0i-TF Plus (5) (serie H/S)
2Sistema GSK988TA (serie Q)

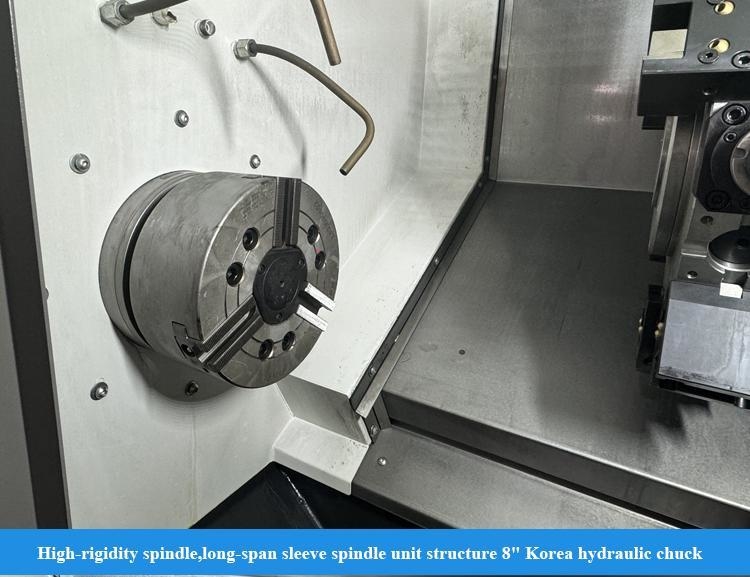

3Spindle a manica
4"Bottiglia di olio a scarico vuoto"
5,8 stazioni servo-utensile
Configurazione opzionale:
1Sistema Siemens
2"L'indicatore di impostazione dello strumento
3Servo utensili a 12 stazioni
4,misurazione del pezzo di lavoro
5"Carico utensili elettrici"
6Collettore di nebbia di petrolio
7"Unità di rimozione di chip posteriori"
8"Rilevazione dei danni all'utensile
9Porta pneumatica
Il nostro servizio:

Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2. Oltre 100 controlli dei processi di produzione
3Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna

Perché scegliere noi:
◆ Senso della qualità, le richieste dei clienti vengono prima di tutto
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
Di noi:
Tornio CNC di precisione HTC30Q Centro di tornitura CNC SMTCL Tornio CNC a banco inclinato orizzontale 10
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd è situata a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha più di 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili coprono l'automobile, l'aviazione, le nuove energie, i macchinari da costruzione, le navi, le valvole delle pompe, i cuscinetti, l'elettronica 3C, gli stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!
La nostra fabbrica:
Tornio CNC di precisione HTC30Q Centro di tornitura CNC SMTCL Tornio CNC a banco inclinato orizzontale 11
Mostra:

Tornio CNC di precisione HTC30Q Centro di tornitura CNC SMTCL Tornio CNC a banco inclinato orizzontale 12

FAQ:

D. Lei è una società commerciale o produttiva?

Siamo un'azienda di produzione.
Q2. Quali sono i principali prodotti della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina di perforazione, la macchina di perforazione radiale, e così via.
Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.
D4: Quali sono i termini di garanzia?
Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
D6: Perché scegliere la vostra azienda?
I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.
D8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
