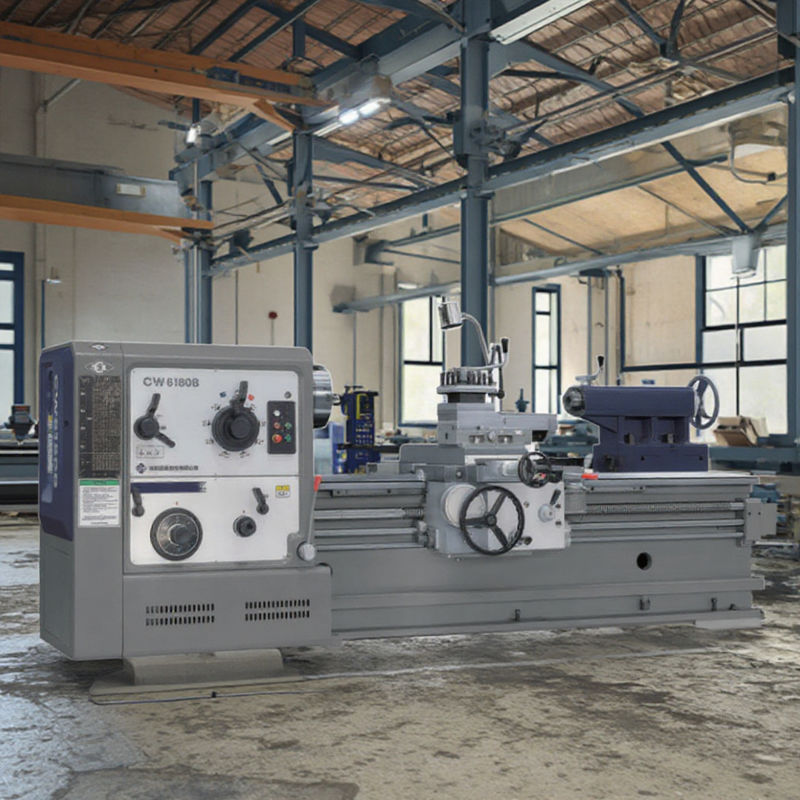

Torno convenzionale 6 metri Torno CW6180B diametro oscillante 800 mm Torno manuale in metallo
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | CW6180B |
|---|---|---|---|
| CNC oppure no: | Manuale | Parola chiave: | macchine di tornitura convenzionali |
| Max. Spostare il divano sul letto.: | Φ800 | Max.Swing Dia su carrozza: | Φ480 |
| Larghezza del letto: | 550 mm | Foro del mandrino: | Φ104 mm |
| Evidenziare |
Grande diametro del foro dello spinello,Spindle ad alta rigidità,Vettura a piombo ad alta precisione |
||
Descrizione del prodotto
Descrizione del prodotto:
Inoltre, è dotato di un sistema di lubrificazione intelligente che mantiene automaticamente i componenti chiave e ne prolunga la durata. Si comporta in modo eccezionale in settori come la meccanica generale e la manutenzione e può essere considerato un valido assistente per le aziende.
Caratteristiche del prodotto:
Nuovo aspetto
La qualità del prodotto è stata migliorata grazie all'adozione di nuovi materiali.
Facilità d'uso
efficacemente dal colore evidenziato e dalla ragionevole disposizione della macchina.
Taglio potente
Prestazioni affidabili
Il processo di produzione segue rigorosamente le SOP ed è sotto stretto controllo del sistema QC IS09000 in modo da garantire le sue affidabili prestazioni di lavorazione.
|
Articolo
|
Unità
|
CW6180B
|
|
Diametro massimo di oscillazione sul basamento
|
mm
|
Φ800
|
|
Diametro massimo di oscillazione sulla torretta
|
mm
|
Φ480
|
|
Lunghezza massima del pezzo
|
mm
|
1000,,3000,4000,5000.6000,8000
|
|
Diametro massimo di oscillazione e larghezza effettiva in gap
|
mm
|
Φ1000/310
|
|
Diametro del foro del mandrino e tipo di testa del mandrino
|
|
Φ104/D11
|
|
Conicità del naso del mandrino e del centro
|
|
120, 1:20. Morse 5#
|
|
Passi e gamma di velocità del mandrino
|
giri/min
|
18 velocità 5.4-720
|
|
Passi e gamma di avanzamenti longitudinali
|
mm/g
|
64 avanzamenti 0.06-24.3
|
|
Gamma 1:1
|
mm/g
|
0.1-1.52
|
|
Gamma 16:1
|
mm/g
|
1.6-24.3
|
|
Gamma di avanzamento fine con ingranaggi di cambio
|
mm/g
|
0.05-0.912
|
|
Rapporto di avanzamento trasversale all'avanzamento longitudinale
|
|
1/2
|
|

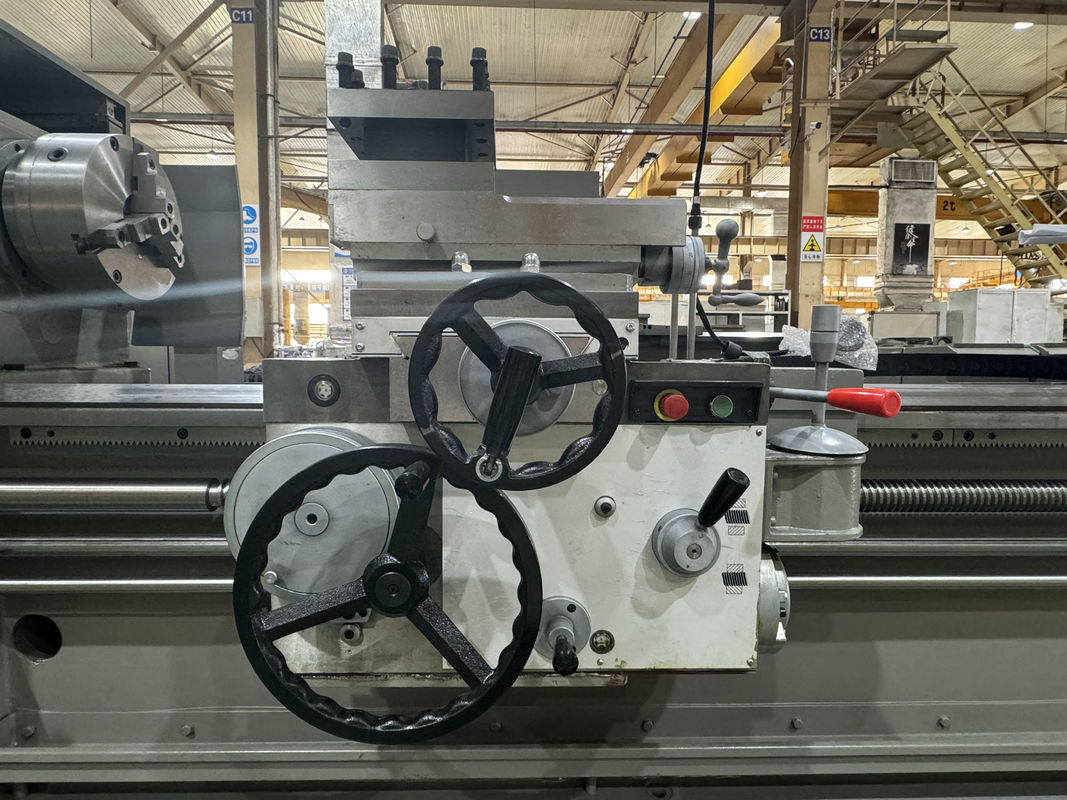

Traslazione rapida della slitta
|
mm/min
|
4000
|
|
Passo della vite madre
|
|
12 (Metrico):1/2'' (Sistema pollici)
|
|
Numero, gamma di metrico
|
mm
|
50 tipi 1-240
|
|
Numero di filetti, gamma di filetti Whitworth
|
t.p.i
|
26 tipi 14-1
|
|
Numero, gamma di modulo
|
mm
|
53 tipi 0.5-120
|
|
Numero di filetti, gamma di filetti a passo diametrale
|
DP
|
24 tipi 28-1
|
|
Corsa trasversale massima della slitta inferiore
|
mm
|
500
|
|
Corsa massima della slitta superiore
|
mm
|
200
|
|

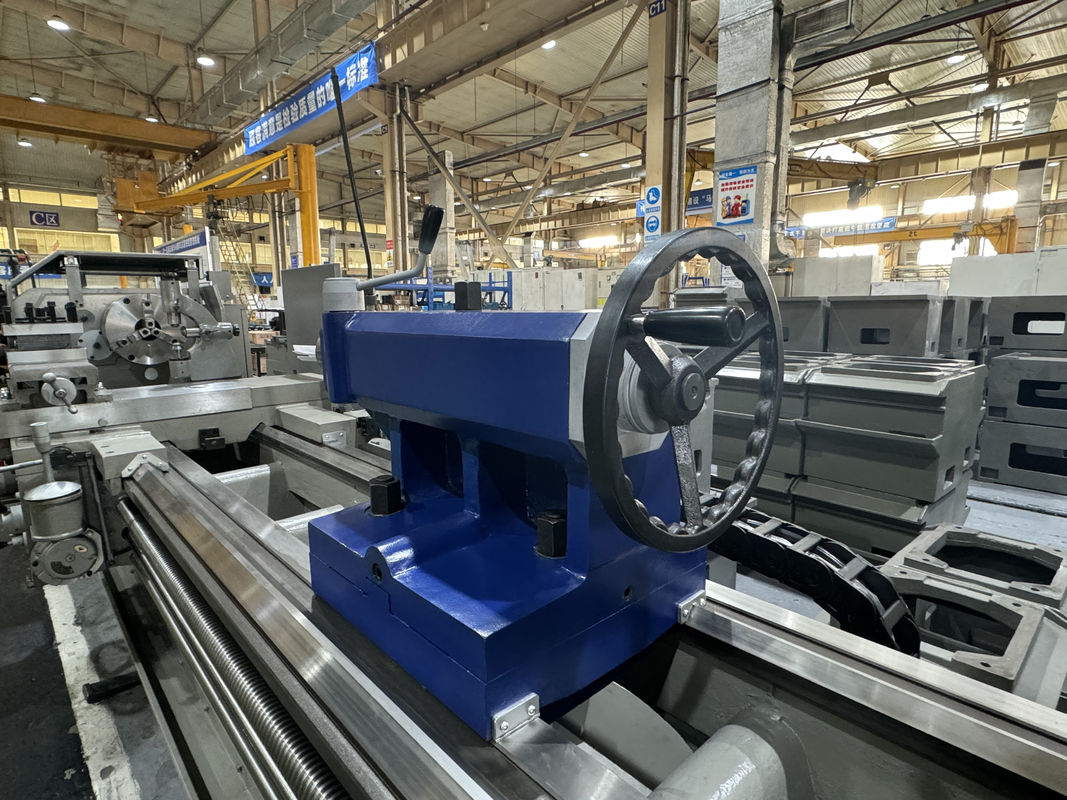

Corsa della contropunta
|
mm
|
250
|
|
Conicità della contropunta
|
|
Morse 5#
|
|
Larghezza della guida del basamento e durezza della tempra
|
mm
|
550 RC52
|
|
Potenza del motore principale
|
KW
|
11/15
|
|
Potenza del motore rapido
|
KW
|
1.1
|
|
Potenza del motore della pompa del refrigerante
|
W
|
180
|
|
Peso netto
|
kg
|
4900
|
|
Dimensione complessiva
|
mm
|
3660x 1450x 1630
|
|
Carico massimo del pezzo
|
T
|
2.5 (configurazione standard)
|
|
Configurazione standard: 1. Motore principale: YE3-160M-4 11kW 5. Cuscinetto albero principale:
(1)NN3032K/P5 160X240X60
(2)NN3026K/P5 130X200X52(3)6028 140X210X33 |
Configurazione selettiva:

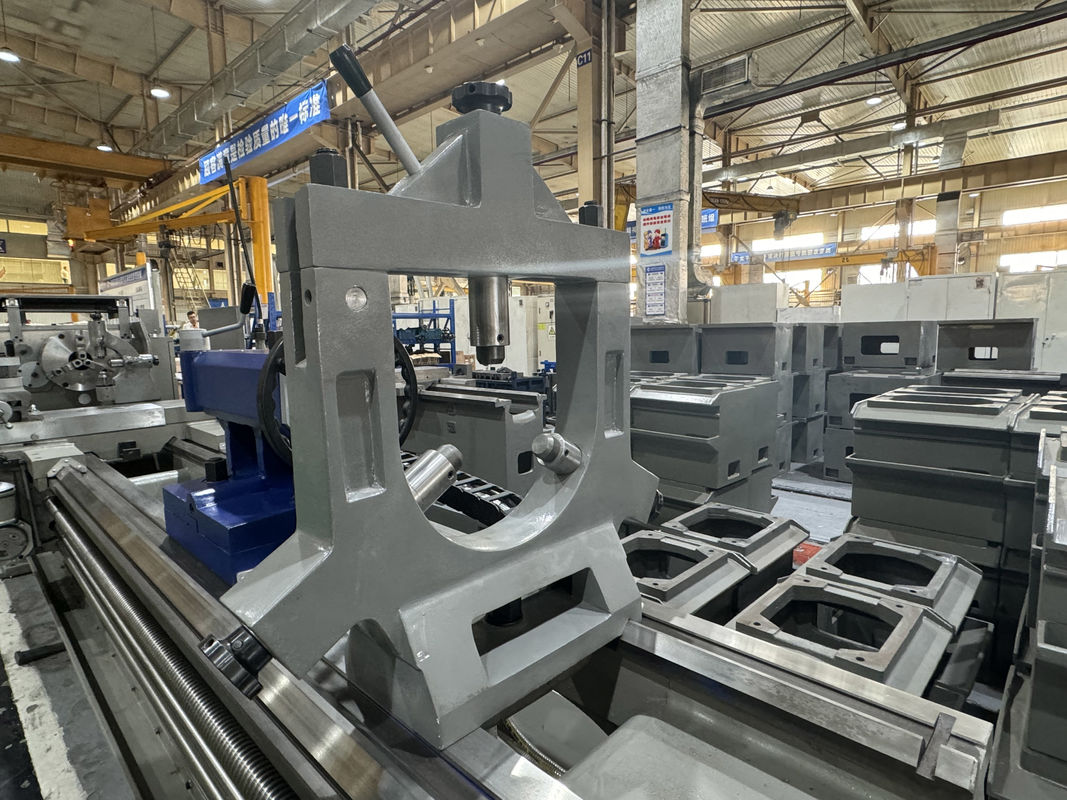

1. Lunetta Φ40-Φ350

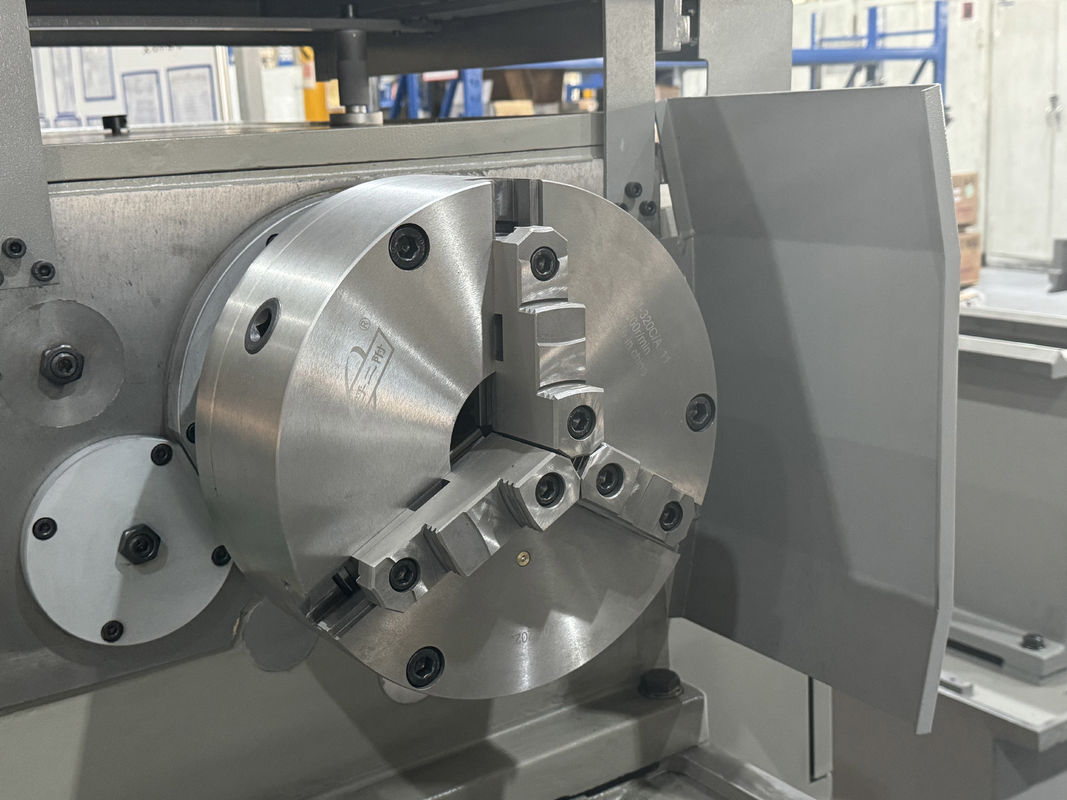

2. Lunetta a seguire Φ50-Φ220 3. Mandrino a 3 griffe Φ400mm 4. Mandrino a 3 griffe Φ500mm 5. Mandrino a 4 griffe Φ400mm 6. Mandrino a 4 griffe Φ500mm 7. Mandrino a 4 griffe Φ630mm 8. Contropunte rotanti Morse NO.5 9. Piastra frontale Φ650mm |
Il nostro servizio:
Assicurati di ricevere una macchina di alta qualità
1. Ogni parte deve essere ispezionata
3. Oltre 200 elementi di ispezione
4. Lavorazione del campione di ogni macchina
5. 72 ore di prova prima della consegna
30 anni + di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
Produttore high-tech con capacità di ricerca e progettazione
Sistema di fornitura stabile e maturo
Vendite e ingegneri giovani e attivi per servizi immediati (24 ore online)
Aggiornamento del meccanismo in base all'ergonomia e alla facilità di manutenzione
Il nostro principio di progettazione strutturale: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione
FAQ:
Q1. Sei una società commerciale o una società di produzione?
a partire dalla data della polizza di carico della macchina.
Pre-vendita: soluzioni personalizzate, pianificazione e progettazione; Servizio one-to-one
Post-vendita: 7 giorni 24 ore di servizio online, guida remota all'installazione, collegamento con il sistema software del cliente
eseguiti tra gli stabilimenti con una catena di produzione completa che è la tua garanzia più affidabile.
