10M Torno manuale CW61100D Larghezza del letto 755mm Motore a carico pesante Torno girante
Dettagli del prodotto
| Marca: | HD | Tipo: | CW61100D |
|---|---|---|---|
| Nome del prodotto: | Torni manuali pesanti | Carico massimo sul tavolo: | 6T |
| Diametro massimo dell'oscillazione sopra il letto: | 1040 mm | Mass. diametro di oscillazione sopra il carrello: | 650 mm |
| Larghezza del letto: | 755 mm | Max. lunghezza del pezzo: | 1000 mm 1500 mm 2000 mm -12000 mm |
| Diametro di foro del fuso: | ф120 mm | ||
| Evidenziare |
Torno manuale per lavori pesanti,Larghezza del letto 755 mm,Taglio di pezzi di grandi dimensioni |
||
Descrizione del prodotto
Descrizione del prodotto:

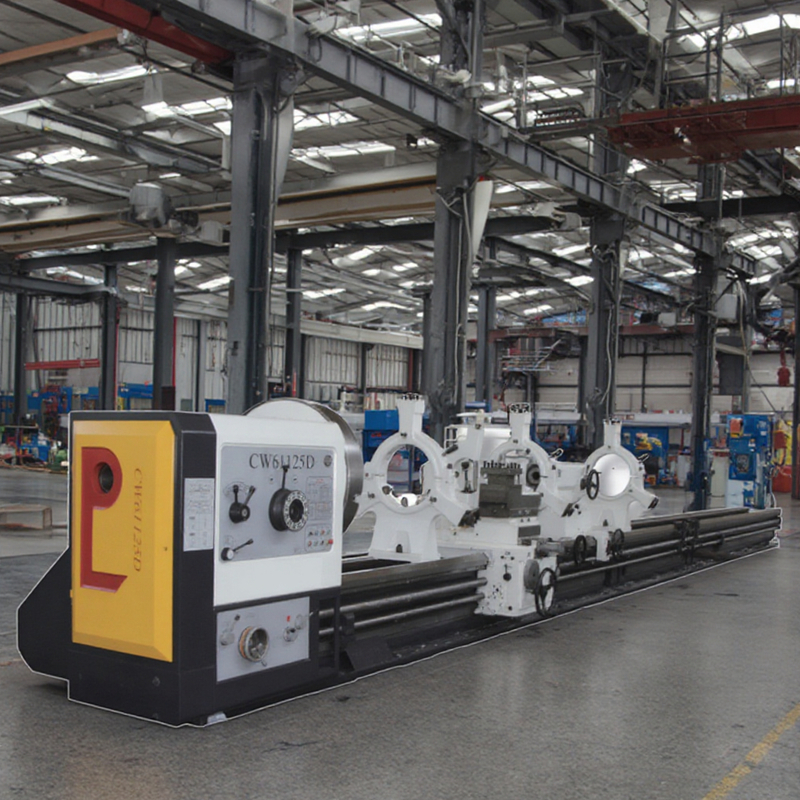

Tornio orizzontale per impieghi gravosi CW61100D progettato per parti di grandi dimensioni, con un'oscillazione sul banco di 1040 mm, una lunghezza massima di lavorazione di 10 m, un'oscillazione sulla slitta di 1500 mm, ideale per macchinari pesanti, pezzi di grandi dimensioni aerospaziali. Azionato da un motore da 22 kW, il suo mandrino da 3,15-315 giri/min, con foro conico metrico 140# e alesaggio da 130 mm, consente un taglio ad alta coppia. Le guide da 755 mm di larghezza e il banco in ghisa ad alta resistenza (tempra a ultrasuoni) offrono un'eccellente resistenza all'usura. Il cannotto da 160 mm (corsa 300 mm, cono Morse n. 6) garantisce stabilità per alberi lunghi. Supporta la lavorazione di filettature di più tipi, la tornitura di precisione di acciaio/ferro e si distingue nella produzione per impieghi gravosi per affidabilità ed efficienza.
Dettagli del prodotto:
Parametri del prodotto:
|
SPECIFICHE
|
CW 61100D / CW 62100D
|
|
|
CAPACITÀ
|
Diametro massimo di oscillazione sul banco
|
ф1040mm
|
|
Diametro massimo di oscillazione sulla slitta
|
ф650mm
|
|
|
Diametro massimo di oscillazione sull'incavo
|
ф1500mm
|
|
|

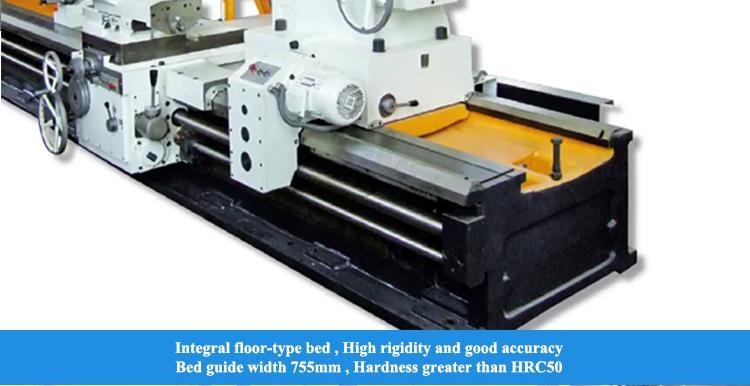

Larghezza del banco
|
755mm
|
|
|
Lunghezza massima del pezzo
|
1000mm 1500mm 2000mm -12000mm
|
|
|
I due cuscinetti superiori più grandi
|
6t
|
|
|
MANDRINO
|
Nasello del mandrino
|
A215
|
|
Diametro del foro del mandrino
|
ф120mm ф130mm
|
|
|
Conicità del foro del mandrino
|
Metrico n. 140
|
|
|
Gamma di velocità del mandrino
|
3.15-315r/min;3.5-290r/min
|
|
|
Diametro interno del cuscinetto anteriore del mandrino
|
ф200mm
|
|
|
AVANZAMENTI
|
Gamma di avanzamenti longitudinali
|
0.1-12r/min
|
|
Gamma di avanzamenti trasversali
|
0.05-6mm/r
|
|
|
Gamma di filettature metriche
|
1-120mm
|
|
|
Gamma di filettature in pollici
|
3/8-28TPI 31 tipi
|
|
|
Gamma di filettature modulo
|
0.5-60mm
|
|
|
Gamma di filettature passo
|
1-56TPI 25 tipi
|
|
|

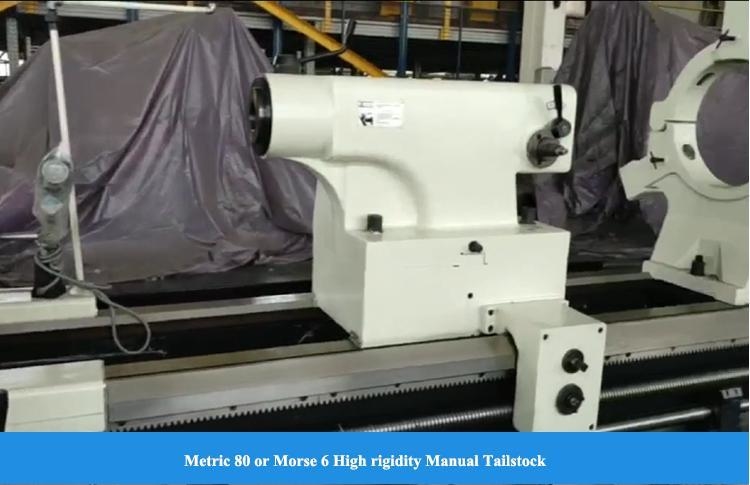

CONTROTESTA
|
Conicità del cannotto
|
80#
|
|
Corsa del cannotto
|
300mm
|
|
|
Diametro del cannotto
|
ф160mm
|
|
|
MOTORI
|
Potenza motore principale
|
22KW
|
|
Potenza motore rapido
|
1.5KW
|
|
|
Potenza pompa refrigerante
|
0.125KW
|
|
|
PESO
|
5m
|
13600kg
|
|
Accessori standard
|
||
|
1
|

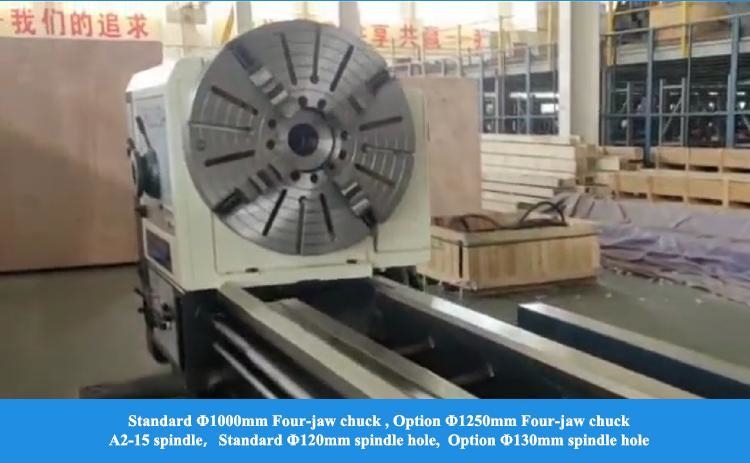

mandrino a quattro griffe Ф1000mm
|
1 set
|
|
2
|
lunetta fissa Ф70-480 (per più di 2 m)
|
1 set (2-8 m) 2 set (9-12 m)
|
|
3
|
lunetta a seguire (per più di 2 m)
|
1 set
|
|
4
|
punte Morse 6#
|
1 set
|
|
5
|
utensili
|
1 set
|
|
6
|
viti di fondazione
|
1 set
|
|
Accessori speciali
|
|
|
1
|
lunetta fissa Ф400-700mm
|
|
2
|
mandrino a quattro griffe Ф1250mm
|
|
3
|
dispositivo per tornitura conica
|
|
4
|
dispositivo per quadrante di inseguimento metrico
|
|
5
|
dispositivo per quadrante di inseguimento in pollici
|
|
6
|
vite madre in pollici
|
|
7
|
portautensili di tipo T
|
IL NOSTRO SERVIZIO:
Assicurati di ricevere una macchina di alta qualità
1. Ogni parte deve essere ispezionata
2. Oltre 100 controlli del processo di produzione
3. Oltre 200 elementi di ispezione
4. Lavorazione di campioni di ogni macchina
5. 72 ore di prova prima della consegna
◆ 30 anni + di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore high-tech con capacità di ricerca e progettazione
◆ Sistema di fornitura stabile e maturo
◆ Vendite e ingegneri giovani e attivi per servizi immediati (24 ore online)
◆ Aggiornamento del meccanismo in base all'ergonomia e alla facilità di manutenzione
◆ Il nostro principio di progettazione della struttura: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione
FAQ:
Q1. Sei una società commerciale o una società di produzione?
iniziando dalla data della polizza di carico della macchina.
Pre-vendita: soluzioni personalizzate, pianificazione e progettazione; servizio one-to-one
Post-vendita: servizio online 7 giorni su 7, 24 ore su 24, guida remota all'installazione, collegamento con il sistema software del cliente
eseguiti tra gli stabilimenti con una catena di produzione completa che è la tua garanzia più affidabile.
