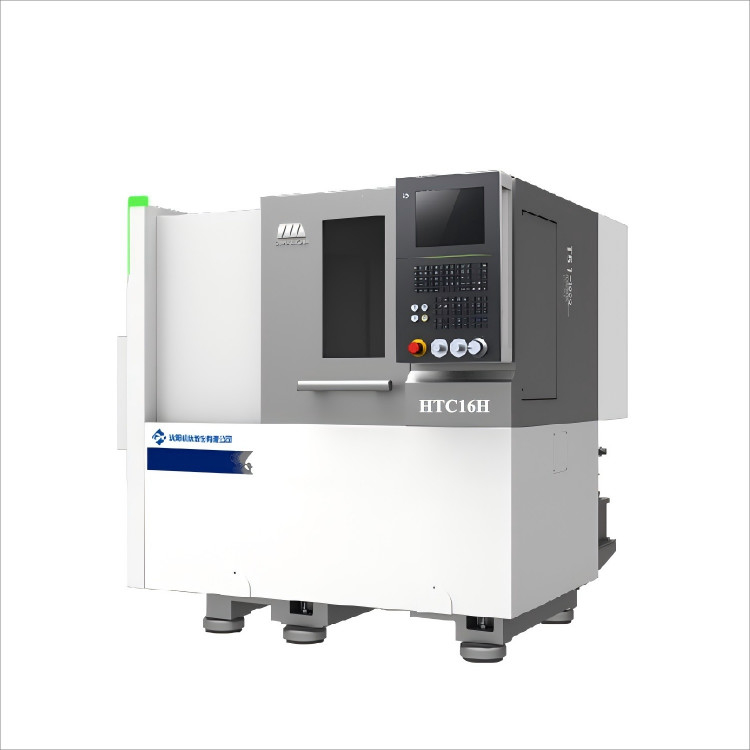

Lavoratore CNC economico HTC16Q Sistema GSK Parti di piccole dimensioni di lavorazione Servo Tailstock Letto inclinato Lavoratore CNC

Lavoratore CNC economico HTC16Q Sistema GSK Parti di piccole dimensioni di lavorazione Servo Tailstock Letto inclinato Lavoratore CNC

Tornio economico di CNC

Servo TailStock

Servo TailStock

Luogo di origine:

Cina

Marca:

SMTCL

Certificazione:

CE ISO certification

Numero di modello:

HTC 30H

Contattaci
Chiedi un preventivo
Dettagli del prodotto
Marca:
SMTCL
Numero di modello:
HTC16Q
CNC o no:
CNC
Parola chiave:
Centrale di tornitura CNC orizzontale
Lunghezza di Max.Cutting:
160 mm
Diametro di Max. Cutting.:
160 mm
Max. nuotare sopra il letto.:
420 mm
Percorso dell'asse X:
145 mm
Percorso dell'asse Z:
205 mm
Velocità del mandrino:
6000 r/min
Termini di pagamento e di spedizione
Quantità di ordine minimo
1
Imballaggi particolari
Cassa di legno, baule di latta, altro imballaggio per la navigazione.
Tempi di consegna
45-60 giorni
Termini di pagamento
T/T, L/C, Western Union
Capacità di alimentazione
50 serie al mese
Descrizione del prodotto

Lavoratore CNC economico HTC16Q Sistema GSK Parti di piccole dimensioni di lavorazione Servo Tailstock Letto inclinato Lavoratore CNC 0

Descrizione del prodotto:

Tornio CNC Economico HTC30Q Sistema GSK per la Lavorazione di Componenti di Piccole Dimensioni con Contropunta Servo e Banco Inclinato
L'HTC30Q è un centro di tornitura CNC ad alte prestazioni progettato per la lavorazione di precisione di componenti di piccole e medie dimensioni. Caratterizzato da una struttura a banco inclinato di 45° e guide a cassetta ad alta rigidità, garantisce un'eccellente stabilità durante la sgrossatura pesante. Dotato di una torretta servo a 12 stazioni e naso mandrino A2-6, supporta cambi utensile rapidi e taglio ad alta coppia. La macchina offre un diametro di tornitura massimo di 320 mm e una lunghezza di tornitura massima di 400 mm, con velocità di avanzamento rapido degli assi X/Z fino a 24 m/min. Ideale per le industrie automobilistica, aerospaziale ed elettronica, eccelle nella produzione di parti complesse come alberi, dischi e componenti filettati con alta efficienza e precisione.

Caratteristiche del prodotto:

1, Alta efficienza
◆ Alta velocità di avanzamento rapido su due assi
◆ Contropunta servo divisa
◆ Portautensili servo ad alta efficienza
◆ Lavorazione integrata multi-sequenza con mandrino secondario opzionale
2, Alta precisione
◆ Vite a ricircolo di sfere pre-tesa ad alta precisione
◆ Tecnologia di compensazione degli errori
◆ Quantificazione degli standard di processo
◆ Rigorosi standard di ispezione
3, Alta rigidità
◆ Banco in ghisa di alta qualità e altri elementi di fusione chiave
◆ Unità mandrino ad ampia campata
◆ Spazio del banco a forma di arco anti-flessione
◆ Contropunta a struttura a mandrino piccolo

Dettagli del prodotto:

Lavoratore CNC economico HTC16Q Sistema GSK Parti di piccole dimensioni di lavorazione Servo Tailstock Letto inclinato Lavoratore CNC 1
Velocità di movimento rapido: 30 m/min
Il servomotore è collegato direttamente alla vite a ricircolo di sfere tramite un giunto, riducendo i collegamenti intermedi e ottenendo una trasmissione senza gioco. Le guide degli assi X e Z adottano guide lineari a rulli importate per garantire elevata rigidità, buone prestazioni dinamiche e precisione, aumentare la velocità di funzionamento e migliorare l'efficienza produttiva.


Lavoratore CNC economico HTC16Q Sistema GSK Parti di piccole dimensioni di lavorazione Servo Tailstock Letto inclinato Lavoratore CNC 2
Contropunta Servo Divisa
La contropunta può essere spostata in modo servo-comandato opzionale, che può controllare con precisione e regolare in modo flessibile la velocità di movimento della contropunta e la forza di serraggio di lavoro in base alle esigenze di lavorazione, consentendo alla contropunta di avvicinarsi rapidamente al pezzo e serrarsi senza impatto e può fornire un feedback in tempo reale sulla posizione di serraggio. Migliora l'efficienza di sostituzione della produzione. Adotta una contropunta divisa superiore e inferiore, facile da regolare la precisione e migliorare l'efficienza della manutenzione.
Struttura pre-tesa a doppio fissaggio
Lavoratore CNC economico HTC16Q Sistema GSK Parti di piccole dimensioni di lavorazione Servo Tailstock Letto inclinato Lavoratore CNC 3
L'asse X sviluppa una struttura di supporto a doppio fissaggio e utilizza una vite pre-tesa per compensare efficacemente la deformazione pre-tesa e la deformazione dovuta all'aumento della temperatura. Collabora con una speciale struttura di tenuta per ridurre l'aumento della temperatura della vite, ottenendo così un'elevata precisione e un'elevata stabilità di avanzamento della macchina utensile
Configurazione asse Y
Lavoratore CNC economico HTC16Q Sistema GSK Parti di piccole dimensioni di lavorazione Servo Tailstock Letto inclinato Lavoratore CNC 4
Configurazione asse Y opzionale, combinata con torretta motorizzata BMT, struttura ad alta precisione dell'asse C e una varietà di portautensili motorizzati, può realizzare la lavorazione di superfici complesse con un'unica installazione.
Vite a ricircolo di sfere ad alta precisione
Lavoratore CNC economico HTC16Q Sistema GSK Parti di piccole dimensioni di lavorazione Servo Tailstock Letto inclinato Lavoratore CNC 5
Utilizza una vite di grado C3 importata di alta qualità e una guida di grado H ed è azionata direttamente da un servomotore per ottenere un'eccellente precisione di funzionamento.
Sella anti-flessione
Lavoratore CNC economico HTC16Q Sistema GSK Parti di piccole dimensioni di lavorazione Servo Tailstock Letto inclinato Lavoratore CNC 6
La campata della guida è ragionevolmente ampliata, la struttura del sistema di movimento è ottimizzata e il corpo principale della sella del banco è progettato a forma di arco per garantire la rigidità complessiva dei componenti importanti.

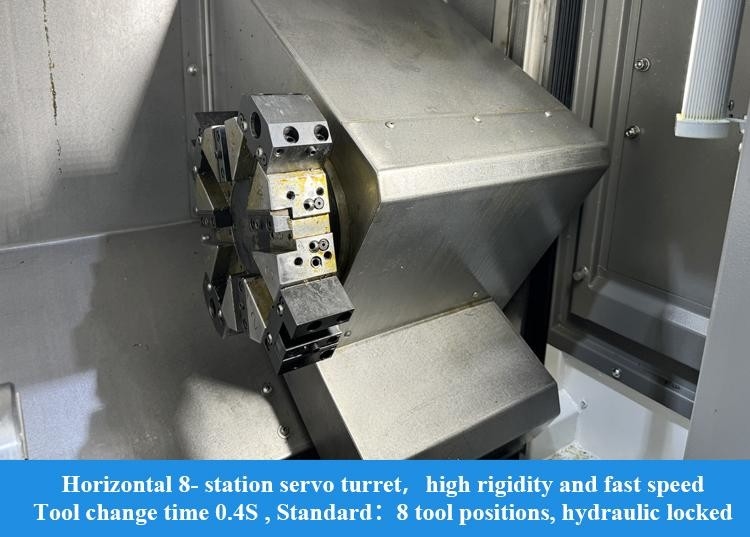

Torretta motorizzata servo efficiente
Lavoratore CNC economico HTC16Q Sistema GSK Parti di piccole dimensioni di lavorazione Servo Tailstock Letto inclinato Lavoratore CNC 7
Interfaccia BMT standard, collegamento ad alta rigidità; l'utensile è azionato dall'interfaccia DIN1809, che ha una trasmissione affidabile e un basso tasso di guasto; il motore di azionamento è montato lateralmente e di struttura compatta; è dotato di asse C ad alta precisione e dispositivo di frenatura per ottenere una lavorazione integrata ad alta efficienza di tornitura, fresatura e foratura.
Portautensili con raffreddamento interno
Lavoratore CNC economico HTC16Q Sistema GSK Parti di piccole dimensioni di lavorazione Servo Tailstock Letto inclinato Lavoratore CNC 8
Portautensili con raffreddamento interno opzionale e uscita dell'acqua dal centro dell'utensile realizzano una rimozione efficiente dei trucioli durante la lavorazione dei fori interni e garantiscono la qualità della lavorazione
Capacità di fresatura con utensili motorizzati
Lavoratore CNC economico HTC16Q Sistema GSK Parti di piccole dimensioni di lavorazione Servo Tailstock Letto inclinato Lavoratore CNC 9
Materiale del pezzo: HT200
Modello utensile: Ф16 punta elicoidale
fresa
Stato di raffreddamento: raffreddamento ad acqua
Parametri del prodotto:
Materiale del pezzo: HT200
Modello utensile: Ф16 punta elicoidale
Stato di raffreddamento: raffreddamento ad acqua
Parametri del prodotto:

Articoli
Unità
HTC 16H(Q)
HTC 30H
(Q)Diam. max. di taglio
mm
1830×1580×1650
Φ280
Lunghezza massima di taglio
mm
1830×1580×1650
Corsa asse Z
Diam. max. oscillazione sul banco
mm
1830×1580×1650
Diam. max. oscillazione sull'incavo del banco
Diam. max. oscillazione sull'incavo del banco
mm
1830×1580×1650
Φ280
Mandrino
Modello naso mandrino
-
A2-5
A2-6
Diam. interno cuscinetto anteriore
mm
1830×1580×1650
100
Diam. manicotto contropunta
1:20;Φ62

1:20;Φ70
Diam. foro mandrino Max.
mm
1830×1580×1650
Φ65
Diam. barra Max.
mm
1830×1580×1650
Φ50
Diam. mandrino standard
pollici
6"
8"
Gamma velocità mandrino
giri/min
6000
4500
Coppia mandrino max.
N.m
86(1500 giri/min)
180(576 giri/min)
Coppia mandrino nominale
N.m
86(1500 giri/min)
110(769 giri/min)
Potenza in uscita motore principale continua/30 min.
kW
11/13.2
9/11
Asse X/Z
Velocità di avanzamento rapido asse X
mm
1830×1580×1650
Metodo di azionamento contropunta
Metodo di azionamento contropunta
mm
1830×1580×1650
Metodo di azionamento contropunta
Metodo di azionamento contropunta
mm
1830×1580×1650
160
Corsa asse Z
mm
1830×1580×1650
560
Contropunta
Corsa contropunta
mm
1830×1580×1650

Metodo di azionamento contropunta
Trascinamento sella


Corsa manicotto contropunta
mm
1830×1580×1650

Diam. manicotto contropunta
mm
1830×1580×1650

Conicità foro conico contropunta
MT- 5


Torretta portautensili
Forma torretta portautensili
Torretta servo orizzontale a 8 stazioni

Altezza centro
Altezza centro
mm
1830×1580×1650
80
Precisione di riposizionamento della trasposizione del portautensili
Sec.
±1.6
Se è possibile scegliere l'utensile nelle vicinanze
Se è possibile scegliere l'utensile nelle vicinanze
mm
1830×1580×1650
Altri
Altri
Distanza tra il centro del mandrino e il pavimento
mm
1830×1580×1650
936
Peso della macchina
kg
2600
3500
Capacità totale di alimentazione
KVA
23
Dimensioni complessive (Lu x La x A)
Dimensioni complessive (Lu x La x A)
mm
1830×1580×1650
2295×1680×1650

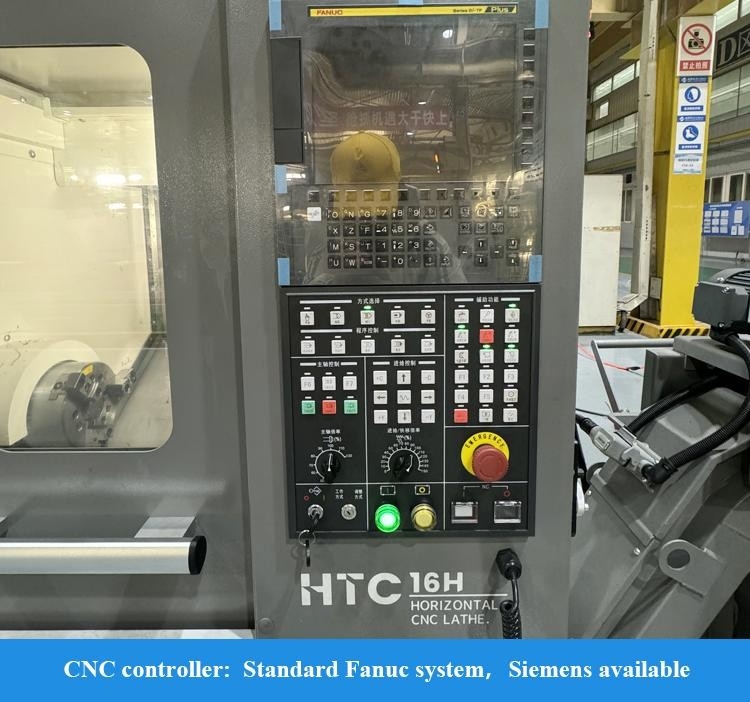

Configurazione standard:
1, Sistema FANUC-0i-TF Plus (5) (Serie H/S)
2, Sistema GSK988TA (Serie Q)
3, Mandrino a manicotto
4, Cilindro olio mandrino cavo
5, Carrello portautensili servo a 8 stazioni
Configurazione opzionale:
1, Sistema Siemens
2, Calibro di impostazione utensile
3, Carrello portautensili servo a 12 stazioni
4, Misurazione del pezzo
5, Carrello portautensili motorizzato
6, Collettore di nebbia d'olio
7, Unità di rimozione trucioli posteriore
8, Rilevamento danni utensile
9, Porta pneumatica
