Fresatrice verticale CNC a 3 assi VMC850Q FANUC SMTCL Centro di lavoro verticale CNC a 4 assi

Fresatrice verticale CNC a 3 assi VMC850Q FANUC SMTCL Centro di lavoro verticale CNC a 4 assi

fresadora

Foratura di precisione

Fresatura

Spillatura

Aggiornabile a centro di lavoro a 4 assi

Place of Origin:

China

Marca:

SMTCL

Certificazione:

CE ISO

Model Number:

VMC1000Q

Contattaci
Chiedi un preventivo
Dettagli del prodotto
Brand:
SMTCL
Type:
VMC850Q VMC1000Q VMC1100Q
Product name:
Vertical Machining Center
Table size (L×W):
1200×500
Max load on the table:
600kg
X axis travel:
1000mm
Y axis travel:
500mm
Z axis travel:
540mm
A.T.C:
24 ATC with robot arm
Termini di pagamento e di spedizione
Minimum Order Quantity
1 Set
Prezzo
Negoziabile
Packaging Details
Wooden package standard for sea shipping
Delivery Time
30 days
Supply Ability
50 Sets per Month
Descrizione del prodotto

Fresatrice verticale CNC a 3 assi VMC850Q FANUC SMTCL Centro di lavoro verticale CNC a 4 assi 0

Descrizione del prodotto:

Fresatrice verticale CNC a 3 assi VMC850Q Fresadora FANUC SMTCL Centro di lavoro CNC verticale a 4 assi

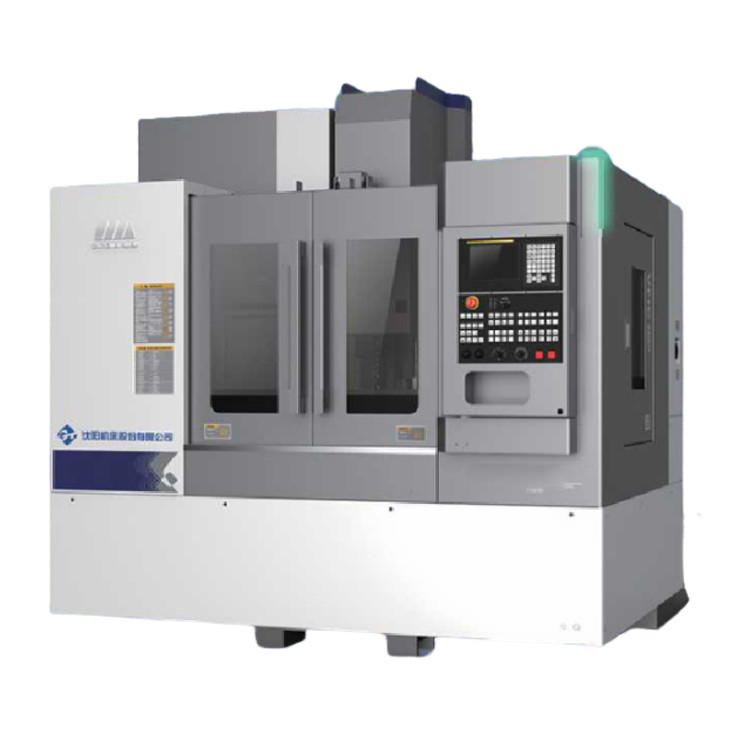

Il centro di lavoro verticale VMC850Q è una macchina CNC di nuova generazione che offre eccezionale rigidità, precisione ed efficienza per attività di lavorazione impegnative. Progettato con un basamento in fusione integrale ad alta resistenza, una robusta colonna a spina di pesce e una scatola mandrino trapezoidale invertita, questo VMC garantisce stabilità superiore e mantenimento della precisione. Il suo basso centro di gravità e le guide lineari a rulli di classe P a tre assi garantiscono un funzionamento ad alta velocità (traslazione rapida 48 m/min) e un'eccellente precisione di funzionamento.

Dotato di un potente mandrino a trasmissione diretta da 12.000 giri/min, viti a ricircolo di sfere di grado C3 e tecnologia avanzata di simmetria termica, il VMC850Q offre risultati di alta precisione per fresatura, foratura, alesatura, alesatura, contornatura 2D/3D e maschiatura. Il design compatto e salvaspazio è dotato di un efficiente trasportatore di trucioli a doppia spirale, che lo rende ideale per linee automatizzate. Sperimenta una lavorazione intelligente, stabile e ad alta produttività con questo versatile centro di fresatura CNC a 3 assi, facilmente aggiornabile a capacità a 4 assi.

Caratteristiche del prodotto:

1, Design ad alta rigidità e alta stabilità

* Basamento in fusione integrale ad alta resistenza

* Guida a rulli a tre assi di classe P

* Colonna a spina di pesce a lunga campata

2, Buona precisione e mantenimento della precisione

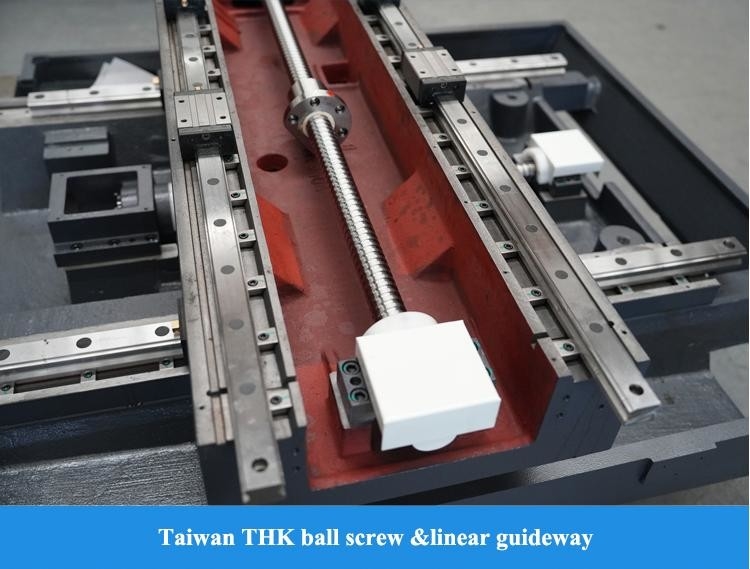

* Vite a ricircolo di sfere pre-tirata C3
* Tecnologia di simmetria termica
* Tecnologia di compensazione degli errori
3, Sicurezza, protezione ambientale, produttività efficiente
* Spostamento rapido a tre assi 48 m/min
* Mandrino diretto 12000 RPM
* Estrattore di trucioli a doppia spirale del letto
Dettagli del prodotto:

Fresatrice verticale CNC a 3 assi VMC850Q FANUC SMTCL Centro di lavoro verticale CNC a 4 assi 1

Parametri del prodotto:

Articolo
Unità
VMC850Q
VMC1000Q
VMC1100Q
Capacità
Corsa asse X
mm
850
1000
1100
Corsa asse Y
mm
500
500
620
Corsa asse Z
mm
540
540
600
Superficie del tavolo al naso del mandrino
mm
120-660
120-660
120-720
Superficie della colonna al naso del mandrino
mm
640
640
743
Tavolo da lavoro
Dimensioni del tavolo (L×P)
mm
1000×500
1200×500
1300×610
Carico massimo sul tavolo
kg
600
600
1000
Dimensione scanalatura a T
mm
18×5
18×5
18×5
Mandrino
Velocità del mandrino
giri/min
10000
10000
10000
Conicità del mandrino/attacco mandrino
mm
Conicità 7/24
Conicità 7/24
Conicità 7/24
BT40
BT40
BT40
Motore mandrino
kW
7.5/11
7.5/11
11/15
Coppia massima in uscita
N.m
35.8/70
35.8/70
52.5/95.5
Tipo di azionamento del mandrino

Cinghia dentata sincrona
Utensili
Modello portautensili

MAS 403 BT40
Modello prigioniero

MAS 403 P40T-I
Velocità di avanzamento
Traslazione rapida X,Y,Z
m/min
48/48/48
Potenza motore a 3 assi (X/Y/Z)
kW
1.8/1.8/3
1.8/1.8/3
3/3/3
Coppia motore a 3 assi (X/Y/Z)
N·m
11/11/20
11/11/20
20/20/20
Velocità di avanzamento di taglio massima
mm/min
1-20000
A.T.C
Tipo
pz
ATC con braccio robot
Modalità

Selezione utensile più vicina in bidirezionale
Capacità
Pz
24
Lunghezza massima utensile
mm
300
Peso massimo utensile
kg
7
Diametro disco utensile massimo - Completo
mm
80
Diametro disco utensile massimo - Adiacente
mm
150
Tempo di cambio utensile (T-T)
sec
2.5
Altezza tra il tavolo e il suolo
mm
900
900
950
Altri
Dimensioni complessive
(L×P×A)
mm
2400×2975×2840
(Escluso il trasportatore di trucioli)
2700×2975×2840
(Escluso il trasportatore di trucioli)
2940×3450×3050
(Escluso il trasportatore di trucioli)
Peso netto della macchina
kg
5100
5400
6200
Requisito di potenza totale
KVA
18

18
25
Configurazione standard:

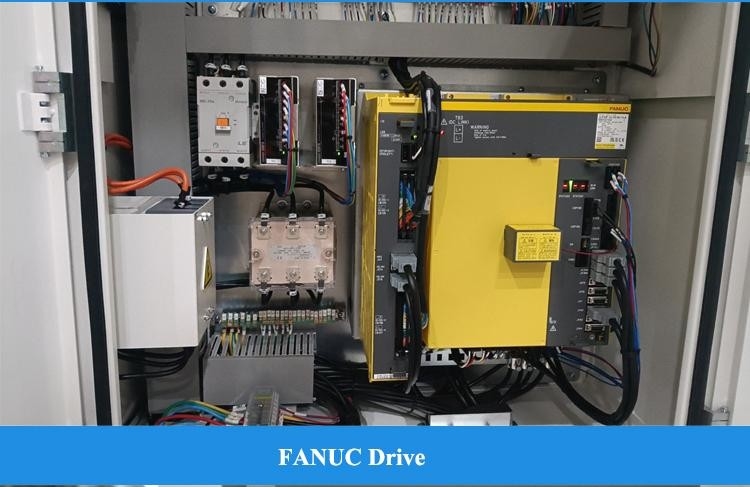

1. Sistema di controllo FANUC OI-MF TYPE(5)β
2. Mandrino da 10000 giri/min, collegato a cinghia
3. Magazzino utensili a manipolatore a 24 dischi
4. Serbatoio dell'acqua + truciolo di lavaggio del letto
5. Pistola ad aria compressa, luce di lavoro, spia di avvertimento
Configurazione selettiva:
1. Sistema Fanuc Oi-MF TAPE(l)β
2. Sistema Fanuc Oi-MF TAPE(l)α
3. Sistema CNC Siemens 828D
4. Mandrino meccanico a collegamento diretto da 12000 giri/min
5. Mandrino motorizzato da 16000 giri/min, 24000
6. Tavola rotante a 4 assi
7. Raffreddamento interno 2MPa, 3MPa, 5MPa, 7MPa
8. Separatore olio-acqua
9. Rimuovi trucioli a catena
10. Pistola ad acqua pulita
11. Ispezione utensili e pezzi
12. Porta automatica
13. Blocco porta di sicurezza
14. Armadio elettrico e aria condizionata

IL NOSTRO SERVIZIO:

Assicurati di ricevere una macchina di alta qualità
1. Ogni parte deve essere ispezionata
2. Oltre 100 controlli del processo di produzione
3. Oltre 200 elementi di ispezione
4. Elaborazione di campioni di ogni macchina
5. 72 ore di prova prima della consegna

Perché scegliere noi:
◆ Senso di alta qualità, le richieste dei clienti vengono al primo posto
◆ 30 anni + di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore high-tech con capacità di ricerca e progettazione
◆ Sistema di fornitura stabile e maturo
◆ Giovani vendite e ingegneri attivi per servizi immediati (24 ore online)
◆ Aggiornamento del meccanismo in base all'ergonomia e alla facilità di manutenzione
◆ Il nostro principio di progettazione della struttura: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione
Chi siamo:
Fresatrice verticale CNC a 3 assi VMC850Q FANUC SMTCL Centro di lavoro verticale CNC a 4 assi 2
Benvenuti a farci visita!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, in Cina. Siamo specializzati in torni CNC, centri di lavoro verticali, centri di lavoro orizzontali, centri di lavoro a portale, centri di lavoro a cinque assi, centri di tornitura-fresatura e varie altre attrezzature CNC. Abbiamo più di 200 tipi di macchine utensili. La qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha oltre 80 anni di storia nella produzione di macchine utensili. Il primo tornio, la foratrice e la alesatrice sono nati qui. Sono stati uno dei leader dell'industria cinese delle macchine utensili e il più grande produttore di macchine utensili in Cina. I prodotti di macchine utensili coprono automobili, aviazione, nuove energie, macchinari edili, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie. Ci assumiamo la missione di fornire alle macchine utensili tecnologia all'avanguardia, alta qualità e un buon servizio ai nostri clienti in tutto il mondo!
La nostra fabbrica:
Fresatrice verticale CNC a 3 assi VMC850Q FANUC SMTCL Centro di lavoro verticale CNC a 4 assi 3

FAQ:

Q1. Sei una società commerciale o una società di produzione?

Siamo un'azienda manifatturiera.
Q2. Quali sono i prodotti principali della tua azienda?
Siamo specializzati in tutti i tipi di macchine, come tornio CNC, fresatrice CNC, centro di lavoro verticale, tornio convenzionale, foratrice, foratrice radiale e così via.
Q3. È possibile fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per i nostri clienti al fine di aumentare l'efficienza.
Q4: Quali sono i termini della garanzia?
Forniremo una sostituzione per le parti che si dimostrano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pre-vendita: soluzioni personalizzate, pianificazione e progettazione; Servizio one-to-one
Post-vendita: servizio online 7 giorni su 24 ore, guida remota all'installazione, collegamento con il sistema software del cliente
Q6: Perché scegliere la tua azienda?
I prodotti dallo sviluppo, progettazione, produzione, assemblaggio dell'intero processo di produzione sono
eseguiti tra gli impianti con una catena di produzione completa che è la tua garanzia più affidabile.
Q7: La tua azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Possiamo fornire questo tipo di servizio. Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione in base al programma dell'acquirente. Tutto questo può essere citato ed elencato nel contratto. Il venditore collaborerà con l'acquirente per gestire il visto e la preparazione dell'installazione prima di andare all'estero.
Q8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione. lettera di credito irrevocabile a vista
