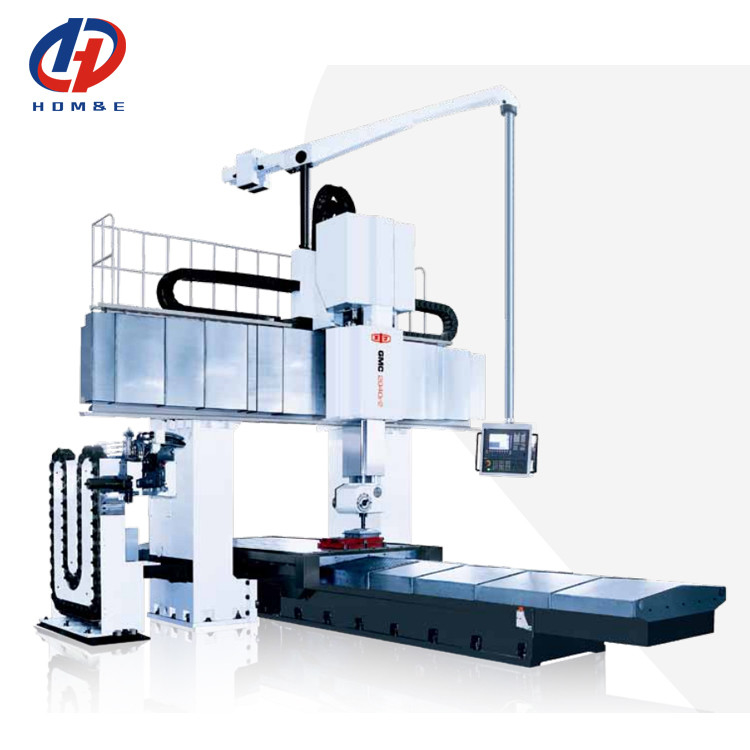

SMTCL GMCr2 Serie Gantry Centrale di lavorazione CNC Gantry Heavy Duty Perforazione e fresatura macchina
Dettagli del prodotto
| Features: | Heavy Boring And Milling Machine | Marca: | SMTCL |
|---|---|---|---|
| Model Number: | GMC1530r2 | CNC or Not: | CNC |
| Key word: | Gantry Machining Center | Control system: | SIEMENS GSK FANUC (optional) |
| Application: | Metal Gantry Machining Center | ||
| Evidenziare |
Centro di lavorazione di grattacieli pesanti,Centro di lavorazione CNC,Centro di lavorazione per galleria SMTCL |
||
Descrizione del prodotto
Descrizione del prodotto:
Macchine utensili della serie GMC-r2è una macchina da foraggio/fresatura di tipo portale con banco di lavoro mobile e traversa fissa, adotta una ramma di rivestimento ad alta rigidità ed è una macchina utensile ad alta velocità e per taglio pesante.La serie di macchine utensili è utilizzata per la lavorazione di vari tipi di componenti di precisione quali vari pezzi di grande dimensione fondamentali., pezzo di lavoro in piastra, pezzo di lavoro a disco,pezzo di lavoro con alloggiamento e stampo.Il prodotto è configurato con testa di fresatura automatica ad angolo retto opzionale,e è in grado di completare l'elaborazione di varie procedure come la fresaturaIl prodotto è utilizzato principalmente in settori industriali quali la costruzione navale, la costruzione di veicoli a motore, la costruzione di veicoli a motore, la costruzione di autoveicoli a motore, la costruzione di autoveicoli a motore, la costruzione di autoveicoli a motore, la costruzione di autoveicoli a motore, la costruzione di autoveicoli a motore, la costruzione di autoveicoli a motore, la costruzione di autoveicoli a motore, la costruzione di autoveicoli a motore, la costruzione di autoveicoli a motore, la costruzione di autoveicoli a motore, la costruzione di autoveicoli a motore, la costruzione di autoveicoli a motore, la costruzione di autoveicoli a motore, la costruzione di autoveicoli a motore e la costruzione di autoveicoli a motore.generazione di energia, macchine pesanti, locomotive, macchine utensili, macchine tessili, macchine per la stampa e per la produzione di stampi, ecc.
|
Articolo
|
unità
|
GMV 1530r2
|
GMV 2040r2
|
GMV 2060r2
|
|
|
Scaffalatura
|
Dimensioni del banco di lavoro
|
mm
|
1500 × 3000
|
2000×4000
|
2000×6000
|
|
Distanza tra due colonne
|
mm
|
2100
|
2600
|
2600
|
|
|
Capacità di carico del banco
|
kg
|
10000
|
20000
|
25000
|
|
|
Larghezza del solco a T
|
mm × pcs
|
28×7
|
28×11
|
28×11
|
|
|
Fabbricazione meccanica
gamma |
L'asse di marcia-X del banco di lavoro
|
mm
|
3600
|
4200
|
6200
|
|
Viaggio della diapositiva
|
mm
|
2700
|
3200
|
3200
|
|
|
Ram travel-Z
|
mm
|
1000
|
1000
|
1000
|
|
|
Asse C
|
|
5×72°
|
5×72°
|
5×72°
|
|
|
Distanza dal naso dello spinello al banco di lavoro-massimo
|
mm
|
1200
|
1200
|
1200
|
|
|
Distanza dal naso dello spinello al banco di lavoro-Minimum
|
mm
|
200
|
200
|
200
|
|
|
Distanza dal naso orizzontale dello spinello al centro verticale dello spinello
|
mm
|
206
|
206
|
206
|
|
|
Fusoliera
|
Fuoco conipero (07:24)
|
|
ISO50
|
ISO50
|
ISO50
|
|
Intervallo di velocità
|
r/min
|
10-2000
|
10-2000
|
10-2000
|
|
|
Torsione di uscita (nominale/30 min)
|
N.m.
|
1361/1633
|
1361/1633
|
1361/1633
|
|
|
Potenza del motore del mandrino (frattato/30 min)
|
kW
|
37/44
|
37/44
|
37/44
|
|
|
Dimensioni di sezione del ram rettangolare
|
mm
|
420×470
|
420×470
|
420×470
|
|
|
Nutrimento
|
Intervallo di velocità di alimentazione
|
mm/min
|
1-5000
|
1-5000
|
1-5000
|
|
Asse X di rapido movimento
|
m/min
|
13
|
13
|
13
|
|
|
Asse Y di movimento rapido
|
m/min
|
13
|
13
|
13
|
|
|
Asse Z di movimento rapido
|
m/min
|
10
|
10
|
10
|
|
|
Posizionamento
accuratezza della macchina |
Asse X
|
mm
|
0.03
|
0.032
|
0.04
|
|
Asse Y
|
mm
|
0.03
|
0.032
|
0.032
|
|
|
Asse Z
|
mm
|
0.025
|
0.025
|
0.025
|
|
|
Ripetibilità
accuratezza |
Asse X
|
mm
|
0.02
|
0.022
|
0.025
|
|
Asse Y
|
mm
|
0.02
|
0.022
|
0.022
|
|
|
Asse Z
|
mm
|
0.01
|
0.01
|
0.01
|
|
|
Capacità elettrica totale
|
KVA
|
110
|
110
|
110
|
|
|
Spazio a pavimento richiesto dalla macchina (L*W*H)
|
mm
|
11215×6427×7400
|
12778×6927×7400
|
16600 × 6927 × 7400
|
|
Il nostro servizio:
1. Assemblare e debug prima della consegna
2Rispondete entro 24 ore e procedete a risolvere il problema.
3. 1 anno di servizio di riparazione gratuito (solo senza danni umani).
4Soluzione globale di magazzinaggio fornita
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
FAQ:
D. Lei è una società commerciale o produttiva?
a partire dalla data della polizza di carico della macchina.
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
