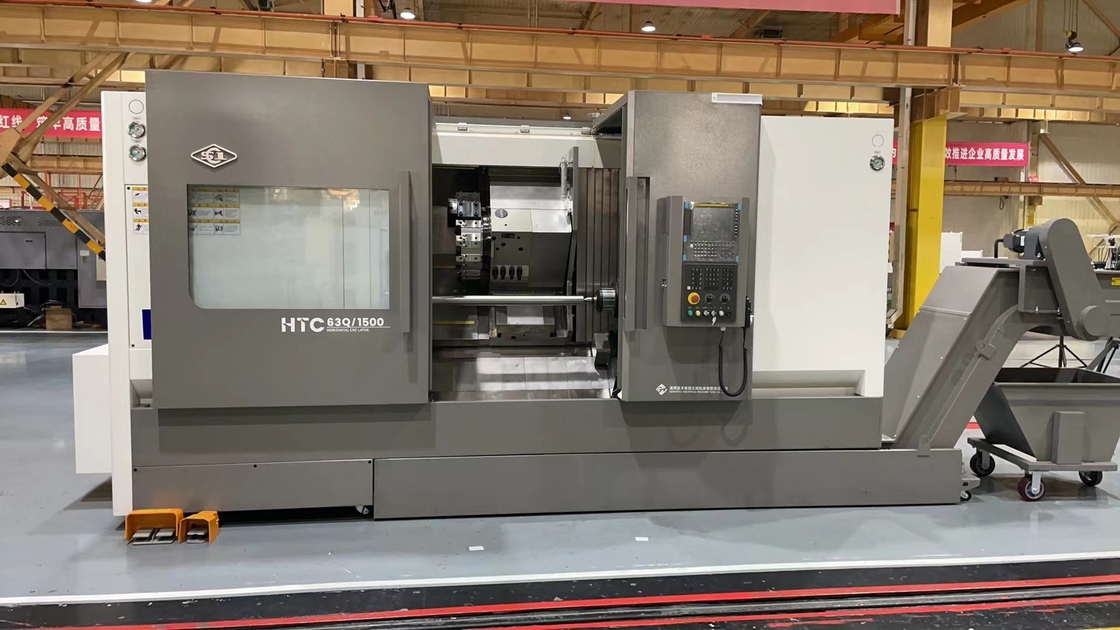

Name: Torno CNC a letto inclinato HTC63Q Lunghezza massima di taglio 3000 mm Fuso di taglio pesante Torno CNC orizzontale
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: HTC63n Serie 45°Leggio
Availability: InStock

Casa > prodotti > Macchine del tornio di CNC >

Torno CNC a letto inclinato HTC63Q Lunghezza massima di taglio 3000 mm Fuso di taglio pesante Torno CNC orizzontale

Torno CNC a fusoliera di taglio pesante

Tornio inclinato di CNC del letto

Lunghezza massima di taglio 3000 mm Torno CNC

Luogo di origine:

Cina

Marca:

SYMG

Certificazione:

ISO certification

Numero di modello:

HTC63n Serie 45°Leggio

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Product name:

HTC63Q

Maximum cutting diameter：:

600/630 mm

Maximun cutting length：:

1000/1500/2000/3000mm

Maximum diameter of swing over bed：:

∅700

Maximum turning diameter on the slide：:

∅600

Spindle hole diameter：:

104 mm

Maximum diameter of through bar ：:

85 mm

Spindle speed range ：:

35-2000r/min

Standard chuck diameter：:

12"

Standard tool turret type：:

12 stations horizontal servo tool turret

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

Negoziabile

Imballaggi particolari

Cassa di legno, baule di latta, altro imballaggio per la navigazione.

Tempi di consegna

30-45 giorni

Termini di pagamento

T/T, L/C, Western Union

Capacità di alimentazione

45 insiemi al mese

PRODOTTI RELATIVI

Video

SMTCL CNC Torno T5.2-500Q taglio a fusoliera di grandi dimensioni BMT55 Letto inclinato Torno CNC con asse Y

Ottieni il miglior prezzo

Video

SMTCL CNC Lathe Milling Machine Combo T5.2-500Q Swing Diametro 560mm Fanuc Slant Bed CNC Lathe

Ottieni il miglior prezzo

Video

SMTCL CNC Lathe HTC40H Alta efficienza Long Travel Ball Cage Motor Shaft Processing Slant Bed CNC Lathe

Ottieni il miglior prezzo

Video

SMTCL Torno CNC orizzontale HTC40H/500 Mandrels automobilistici Albero motore Albero di ingranaggi Processing Torno CNC

Ottieni il miglior prezzo

Contattaci

+8613916455787

sales@huidijd.com

86-021-61195255

Contatta ora

Descrizione del prodotto

Torno CNC a letto inclinato HTC63Q Lunghezza massima di taglio 3000 mm Fuso di taglio pesante Torno CNC orizzontale 0

Descrizione del prodotto

Torno CNC a letto inclinato HTC63Q Lunghezza massima di taglio 3000 mm Fuso di taglio pesante Torno CNC orizzontale

La sella HTC63Q/H/S adotta una struttura a doppia guida con supporto interno, il fusibile adotta una scatola di fusibili a velocità variabile a due velocità, che ha una velocità elevata e una grande coppia di taglio.Per macchine per la costruzione di macchinari, auto, ecc.

Caratteristiche del prodotto

1"Alta precisione"

◆ Vattone e rotaia di guida di alta precisione
◆ Cuscinetti a fusione ad alta precisione
◆ Quantificazione degli standard di processo
◆ Regola di griglia di alta precisione

2,Alta efficienza
Applicazione del codice modulare del sistema
◆ completa configurazione funzionale, che consenteProduzione intellettuale
◆ Torretta servo ad alta efficienza
◆ Fusoli di taglio ad alte prestazioni e ad uso pesante

3,Alta rigidità
◆ Letto in ghisa di alta qualità, ecc.
◆ Fabbricazione di chiavi: cassetta da letto a lunghi tratti
◆ Spindle ad alta potenza e coppia
◆ Torretta per utensili ad alta rigidità

Dettagli del prodotto

Altre macchine per la produzione di materie plastiche

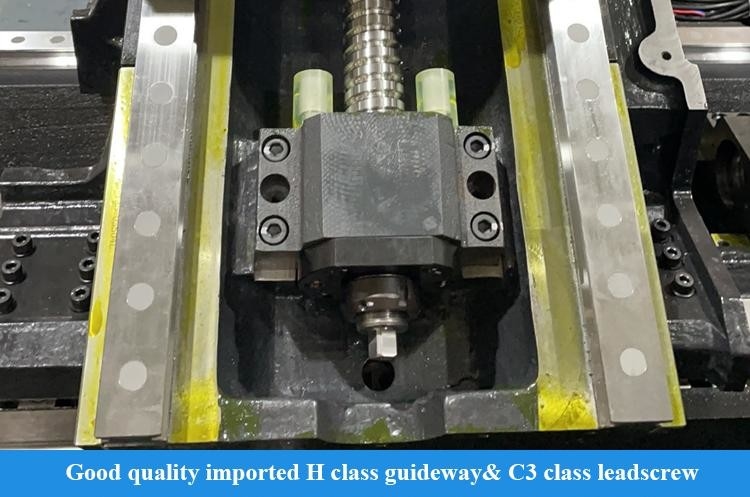

Utilizza viti di alta qualità importate di grado C3 e rotaie di guida di grado H ed è azionato direttamente da servomotori per ottenere un'eccellente precisione di funzionamento

Cuscinetti a cilindro a fusione di alta precisione

Adotta cuscinetti a rulli cilindrici di alta qualità importati di grado P4 e collabora con un fusione ad alta precisione per ottenere un'eccellente precisione di rotazione.

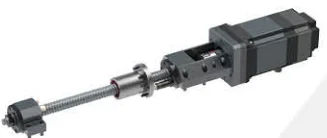

Alta velocità due assi

I due assi utilizzano viti importate e utilizzano la tecnologia di pre-allungamento per garantire un funzionamento rapido e stabile della macchina utensile

Configurazione funzionale completa, che consente
produzione intelligente
Diverse configurazioni di moduli come riposo costante, sotto-spindle, servo tailstock e asse Y possono
Il dispositivo può essere opzionale in base alle diverse esigenze del pezzo di lavoro, può realizzare la lavorazione multi-sequenziale dei pezzi di lavoro e può anche essere dotato di misurazione del pezzo di lavoro, attrezzatura per la misurazione del pezzo di lavoro, attrezzatura per la misurazione del
La Commissione ritiene che il sistema di controllo dei dati sia sufficiente per assicurare l'efficacia del lavoro.

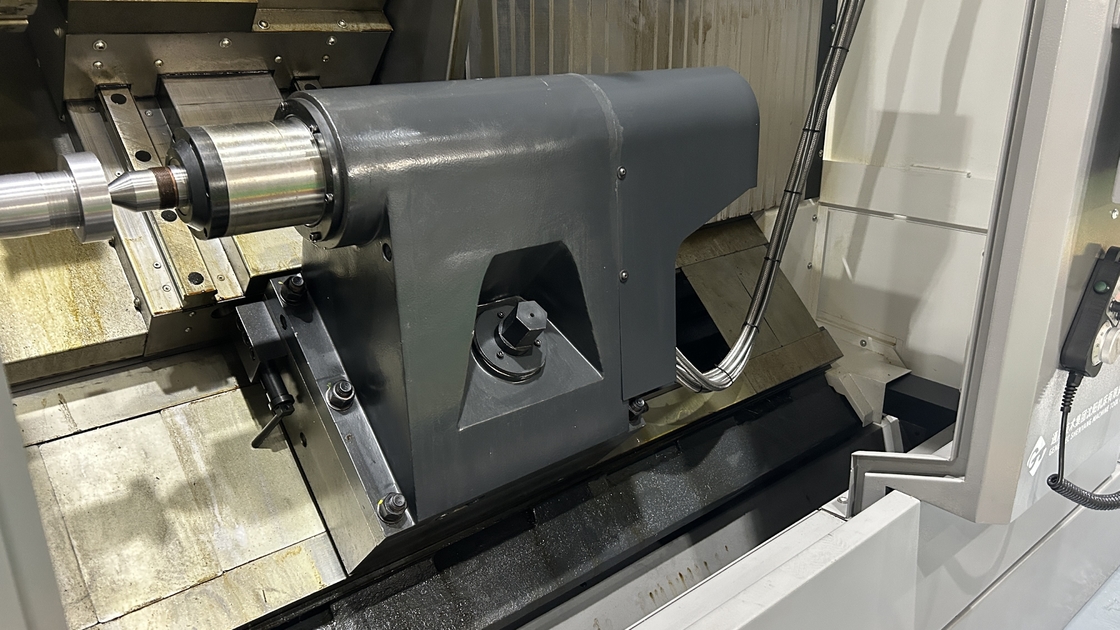

Staglio di coda di piccole spinde
È dotato di una piccola struttura a fusione con coilstock e un rullo conico installato internamente
cuscinetti e cuscinetti a sfera a contatto angolare per migliorare la rigidità di taglio dell'estremità della codae assicurare l'effetto di taglio delle parti a asse lungo.

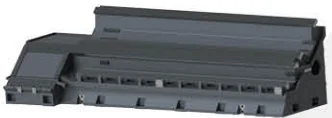

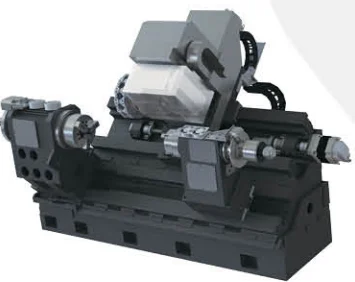

Letto ad alta rigidità
Il letto è un letto inclinato a 45°, con una struttura di costole ottimizzata e rinforzata all'interno.che migliora efficacemente la rigidità dinamicaL'insieme tra il letto e la testa è raschiato e macinato da una superficie a doppio riposo, che migliora ulteriormente la rigidità di taglio dell'intera macchina.

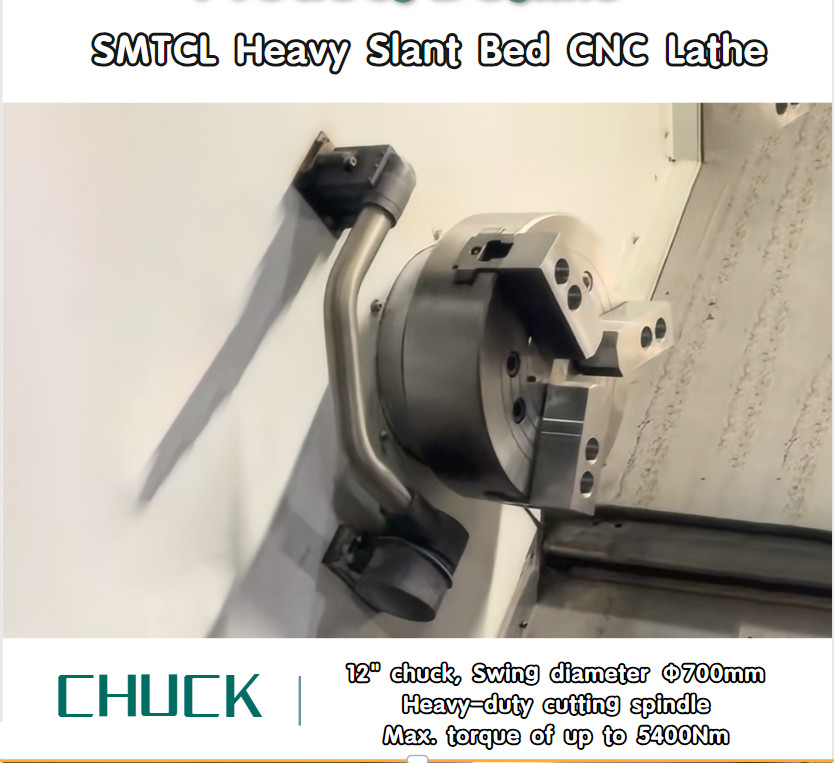

Fusoli di taglio ad alte prestazioni e pesanti Il motore ad alta potenza è abbinato a uno spinello di taglio pesante, con coppia massima
di una lunghezza di taglio superiore a 5400 Nm e una profondità di taglio superiore a 10 mm su un lato, migliorando il tagliodi efficienza.

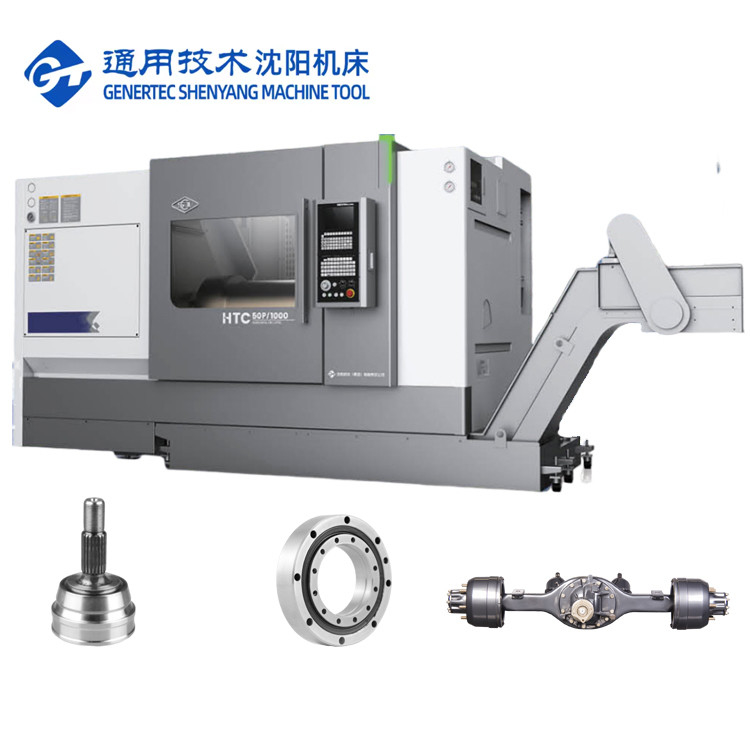

Applicazione industriale
Parametri del prodotto

Articolo 2

Unità

HTC 63Q

HTC 63H

Max. diametro di taglio.

mm

Φ600/Φ630

Φ630/Φ800

Lunghezza massima di taglio

mm

1000/1500/2000/2500

1000/1500/2000/3000

Max. Swing dia. Sul letto.

mm

Φ700

Φ820

Max. Swing dia. Over letto spazio

mm

Φ600

Φ650

Fusoliera

Modello di naso a fusione

-

A2-11

A2-11

Disegno interno del cuscinetto anteriore.

mm

Φ160

Φ160

Conico del fusibile e dimensione del foro

1:20;Φ150

1:20;Φ150

Dia. di buco a fusione Max.

mm

Φ104

Φ106

Max. Bar dia.

mm

Φ85

Φ88

Dialettro di scatto standard.

centimetro

12"

15"

Intervallo di velocità dello spinello

r/min

35-2000

35-2000

Torsione massima dello spinello

Nm

1250

1900

Serie di velocità del mandrino

di cilindrata superiore a 1000 cm3

di cilindrata superiore a 1000 cm3

Potenza di uscita del motore principale continua/30 min.

kW

20/30

22/26

Asse X/Z

Velocità di attraversamento rapida dell'asse X

mm

15

12

Velocità di attraversamento veloce dell'asse Z

mm

15

12

Viaggio sull'asse X

mm

320

430

Viaggio sull'asse Z

mm

510/1010/1510/2010/2510

510/1010/1510/2010/2510

Fabbricazione

Viaggi di coda

mm

1100/1600/2100/3100

1050/15500/2050/3050

Metodo di azionamento a coda

Trascinamento della sella

Trascinamento della sella

Viaggio a manica di coda

mm

150

180

Dia della manica della coda.

mm

Φ160

Φ180

Conicità della coda conicità del foro

Morse 5#

Morse 6#

Torretta utensile

Forma della torretta utensile

Torretta servo orizzontale da 12 stazioni

Torretta servo orizzontale da 12 stazioni

Altezza centrale

mm

160

160

Dimensioni degli attrezzi

mm

32×32

32×32

Se potessi scegliere lo strumento vicino

mm

- Sì, sì.

- Sì, sì.

Capacità massima di carico

Fabbricazione a partire da pezzi di plastica

kg

800

800

Fabbricazione a partire da pezzi di ferro o di acciaio

kg

1300

2000

Altri

Distanza tra il centro dello spinello e il pavimento

mm

1085.5

1160

Peso della macchina

kg

7000/8500/10000/12500

13000/16000/19000/22000

Configurazione standard:FANUC 0i ̊TF più
12 stazioni per il carrello degli attrezzi
Bottone di olio a scarico solido

Configurazione standard:Cornice centrale idraulica
Servo-subspindle
Porta pneumatica
Indicatore di impostazione dello strumento
Misurazione del pezzo
Collettore di nebbia di petrolio
Rilevazione dei danni agli utensili

Fuso di alta rigiditàIl componente della testa di grande estensione adotta
supporto composito di cuscinetti a rulli cilindrici a doppia fila importati e contatto angolare
cuscinetti a sfera nella parte anteriore e posteriore, che aumentano la rigidità e la coppia dello spinello
e ottiene ottimi effetti di taglio pesantedel fusibile.

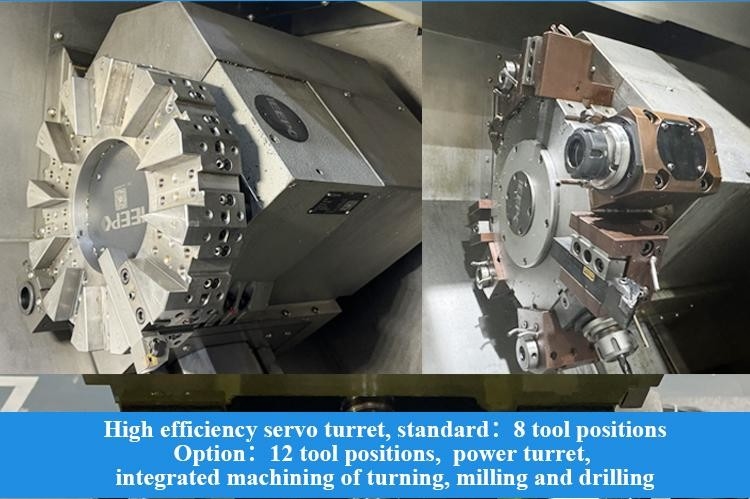

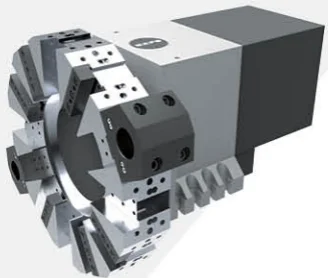

Torretta servo efficiente Il servomotore ad alta efficienza è adottato per controllare l'indicizzazione precisa della testa di taglio, assicurando che mantenga un forte
La velocità più elevata di cambio degli utensili nelle stazioni adiacenti richiede solo 0,4 secondi, il che è rapido e
ha un'elevata efficienza di elaborazione.

Il nostro servizio

Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna

Perché scegliere noi

◆ Senso della qualità, le richieste dei clienti vengono prima di tutto
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione

Su di noi

Torno CNC a letto inclinato HTC63Q Lunghezza massima di taglio 3000 mm Fuso di taglio pesante Torno CNC orizzontale 11

Benvenuti a visitarci!

Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.La nostra fabbrica ha oltre 80 anni di storia nella produzione di macchine utensiliIl primo tornio, la macchina da trivellazione e la macchina da foraggio sono tutti nati qui.Le macchine utensili comprendono le automobili, l'aviazione, le nuove energie, le macchine da costruzione, le navi, le valvole di pompa, i cuscinetti, l'elettronica 3C, gli stampi e altre industrie.alta qualità e buon servizio ai nostri clienti in tutto il mondo!

La nostra fabbrica

Torno CNC a letto inclinato HTC63Q Lunghezza massima di taglio 3000 mm Fuso di taglio pesante Torno CNC orizzontale 12

Domande frequenti

D. Lei è una società commerciale o produttiva?

Siamo un'azienda di produzione.

Q2. Quali sono i principali prodotti della vostra azienda?

Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.

Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?

Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.

D4: Quali sono i termini di garanzia?

Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.

Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente

D6: Perché scegliere la vostra azienda?

I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.

Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?

Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.

D8: Quali sono i termini di pagamento?

T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.

Tag：

Torno CNC a letto inclinato HTC63Q Lunghezza massima di taglio 3000 mm Fuso di taglio pesante Torno CNC orizzontale

Torno CNC a fusoliera di taglio pesante

Tornio inclinato di CNC del letto

Lunghezza massima di taglio 3000 mm Torno CNC

SMTCL CNC Torno T5.2-500Q taglio a fusoliera di grandi dimensioni BMT55 Letto inclinato Torno CNC con asse Y

SMTCL CNC Lathe Milling Machine Combo T5.2-500Q Swing Diametro 560mm Fanuc Slant Bed CNC Lathe

SMTCL CNC Lathe HTC40H Alta efficienza Long Travel Ball Cage Motor Shaft Processing Slant Bed CNC Lathe

SMTCL Torno CNC orizzontale HTC40H/500 Mandrels automobilistici Albero motore Albero di ingranaggi Processing Torno CNC

Altre macchine per la produzione di materie plastiche

Cuscinetti a cilindro a fusione di alta precisione

Alta velocità due assi

Macchina del tornio del letto piano CKA6136

Macchina del tornio del letto piano 5.5KW

Macchina orizzontale di CNC CKA6136

Articolo 2	Unità	HTC 63Q	HTC 63H
Max. diametro di taglio.	mm	Φ600/Φ630	Φ630/Φ800
Lunghezza massima di taglio	mm	1000/1500/2000/2500	1000/1500/2000/3000
Max. Swing dia. Sul letto.	mm	Φ700	Φ820
Max. Swing dia. Over letto spazio	mm	Φ600	Φ650
Fusoliera
Modello di naso a fusione	-	A2-11	A2-11
Disegno interno del cuscinetto anteriore.	mm	Φ160	Φ160
Conico del fusibile e dimensione del foro		1:20;Φ150	1:20;Φ150
Dia. di buco a fusione Max.	mm	Φ104	Φ106
Max. Bar dia.	mm	Φ85	Φ88
Dialettro di scatto standard.	centimetro	12"	15"
Intervallo di velocità dello spinello	r/min	35-2000	35-2000
Torsione massima dello spinello	Nm	1250	1900
Serie di velocità del mandrino		di cilindrata superiore a 1000 cm3	di cilindrata superiore a 1000 cm3
Potenza di uscita del motore principale continua/30 min.	kW	20/30	22/26
Asse X/Z
Velocità di attraversamento rapida dell'asse X	mm	15	12
Velocità di attraversamento veloce dell'asse Z	mm	15	12
Viaggio sull'asse X	mm	320	430
Viaggio sull'asse Z	mm	510/1010/1510/2010/2510	510/1010/1510/2010/2510
Fabbricazione
Viaggi di coda	mm	1100/1600/2100/3100	1050/15500/2050/3050
Metodo di azionamento a coda		Trascinamento della sella	Trascinamento della sella
Viaggio a manica di coda	mm	150	180
Dia della manica della coda.	mm	Φ160	Φ180
Conicità della coda conicità del foro		Morse 5#	Morse 6#
Torretta utensile
Forma della torretta utensile		Torretta servo orizzontale da 12 stazioni	Torretta servo orizzontale da 12 stazioni
Altezza centrale	mm	160	160
Dimensioni degli attrezzi	mm	32×32	32×32
Se potessi scegliere lo strumento vicino	mm	- Sì, sì.	- Sì, sì.
Capacità massima di carico
Fabbricazione a partire da pezzi di plastica	kg	800	800
Fabbricazione a partire da pezzi di ferro o di acciaio	kg	1300	2000
Altri
Distanza tra il centro dello spinello e il pavimento	mm	1085.5	1160
Peso della macchina	kg	7000/8500/10000/12500	13000/16000/19000/22000
Configurazione standard: FANUC 0i ̊TF più 12 stazioni per il carrello degli attrezzi Bottone di olio a scarico solido	Configurazione standard: Cornice centrale idraulica Servo-subspindle Porta pneumatica Indicatore di impostazione dello strumento Misurazione del pezzo Collettore di nebbia di petrolio Rilevazione dei danni agli utensili
