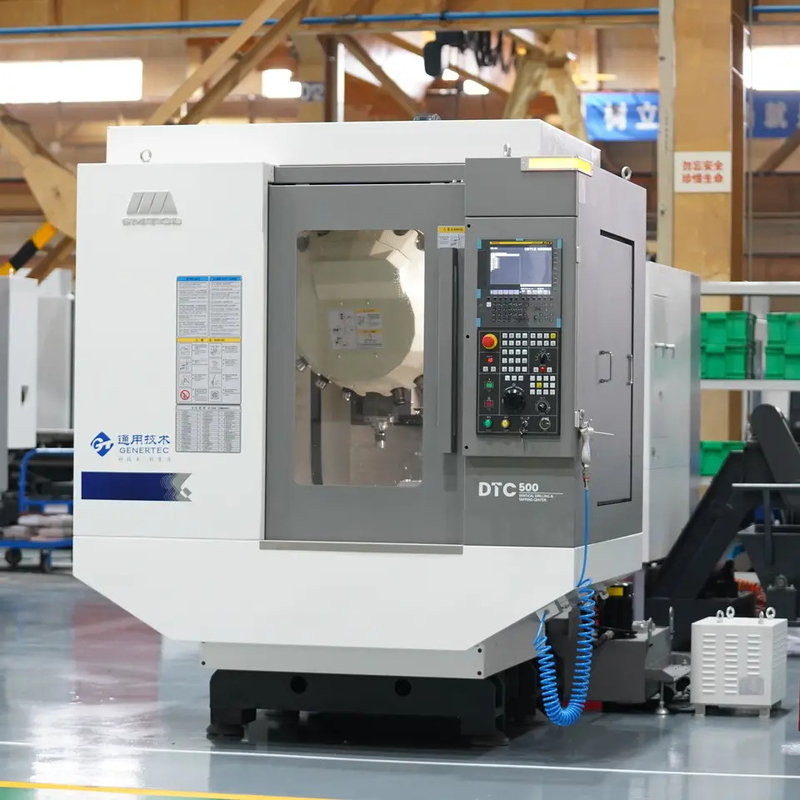

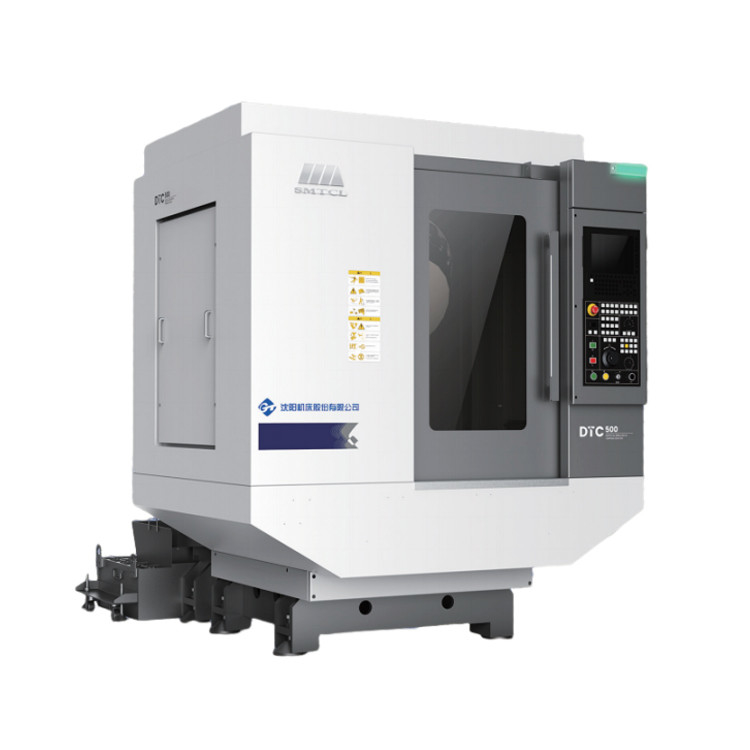

SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center

SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center

Centro di trivellazione CNC efficiente

Centro di perforazione CNC SMTCL

Macchine per la trivellazione verticale

Luogo di origine:

Cina

Marca:

SMTCL/SYMG

Certificazione:

ISO certification

Numero di modello:

DTC500

Contattaci
Chiedi un preventivo
SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center
SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center
Dettagli del prodotto
Marchio::
SYMG, SMTCL
Tipo::
Verticale
Modello:
DTC500
Conicità del fuso::
BT1 politica agricola
Sistema di controllo di CNC::
Fanuc Siemens Syntec KND GSK
Max.Velocità:
20000 mm/min
Potere del motore mandrino (chilowatt)::
3.7/5.5
Capacità della rivista dello strumento::
21
Percorso dell'asse X:
500 mm
Viaggio dell'asse y:
400 mm
Viaggi sull'asse Z:
300 mm
Dimensioni del Worktable:
650 × 400 mm
carico massimo ammissibile:
250 kg
Termini di pagamento e di spedizione
Quantità di ordine minimo
1 set
Prezzo
Negoziabile
Imballaggi particolari
Cassa di legno, baule di latta, altro imballaggio per la navigazione.
Tempi di consegna
45-60 giorni
Termini di pagamento
L/C, T/T, Western Union
Capacità di alimentazione
50 serie al mese
PRODOTTI RELATIVI
Un buon prezzo. Centrale di lavorazione verticale CNC economica M800 Macchina di fresatura CNC a 3 assi in linea Video

Centrale di lavorazione verticale CNC economica M800 Macchina di fresatura CNC a 3 assi

Ottieni il miglior prezzo
Un buon prezzo. Centrale di trivellazione a 4 assi DTC500 CNC Verticale di lavorazione FANUC CNC fresatura in linea Video

Centrale di trivellazione a 4 assi DTC500 CNC Verticale di lavorazione FANUC CNC fresatura

Ottieni il miglior prezzo
Un buon prezzo. SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center in linea Video

SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center

Ottieni il miglior prezzo
Un buon prezzo. SMTCL VMC850Q Centro di lavorazione verticale a 3 assi Macchine di fresatura CNC 4 assi Centro di lavorazione verticale CNC in linea Video

SMTCL VMC850Q Centro di lavorazione verticale a 3 assi Macchine di fresatura CNC 4 assi Centro di lavorazione verticale CNC

Ottieni il miglior prezzo
Contattaci
+8613916455787
sales@huidijd.com
86-021-61195255
Contatta ora
Descrizione del prodotto

SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center 0

Perforazione verticale e perforazione DTC500 Centrale di foratura efficiente

Ampia applicabilità al settore 3C, automobilistico e altri settori
Il centro di perforazione verticale DTC500 integra l'analisi degli elementi finiti e la progettazione avanzata per ottimizzare la struttura del corpo della macchina.Adotta un letto a basso centro di gravità e grande span e una colonna di aringaLa scatola a mandrino ha un design termicamente simmetrico per contrastare la deformazione termica. L'autocompensazione della temperatura è standard, con la precisione entro 0.015È adatto per la lavorazione complessa di prodotti 3C, parti automobilistiche, ecc.
Caratteristiche del prodotto:
1,Alta rigidità e elevata resistenza sismica
◆ Corpo della macchina con grande lunghezza di percorrenza
◆ Colonne di ossa di aringhe
◆ scatola a fusione a simmetria termica
2,Alta risposta dinamica
◆ Nuovo sistema di trasmissione
◆ Servo-sistema ad alta risposta
3,Alta efficienza e stabilità

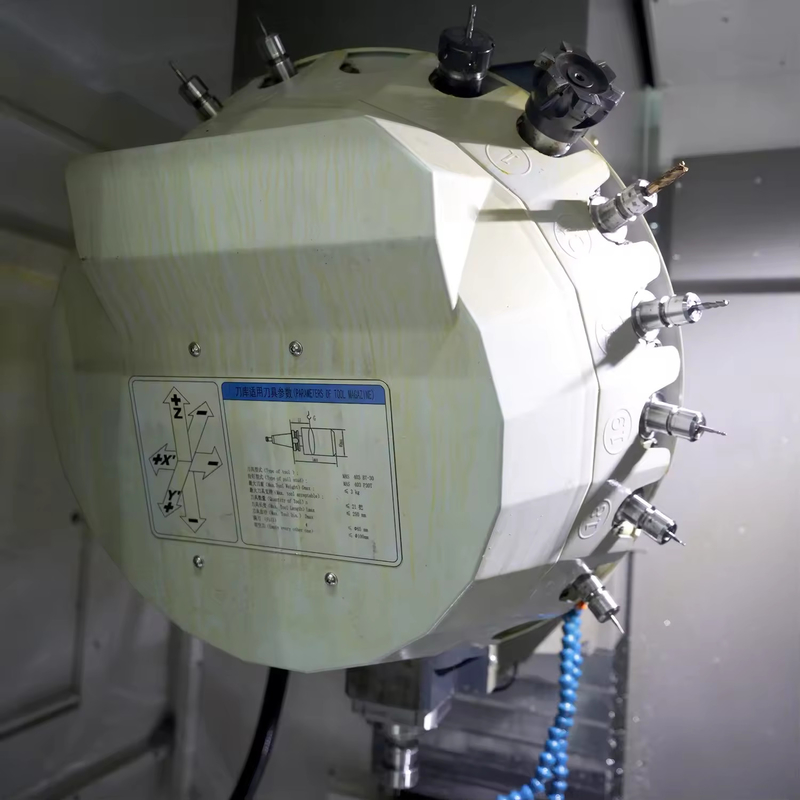

◆ Efficiente magazzino per servoutensili
◆ Protezione interna completamente chiusa
◆ Seconda pulizia del manico dell'utensile
Dettagli del prodotto:
SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center 1

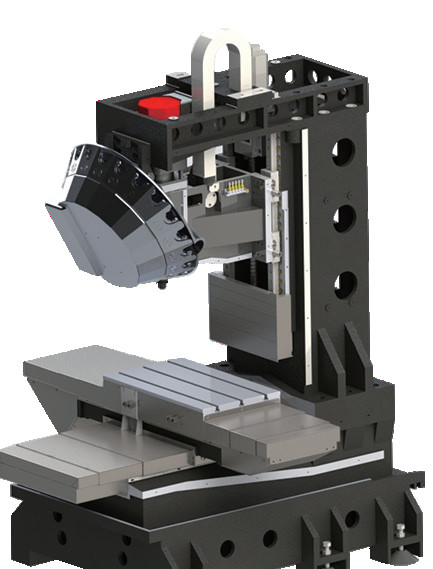

1.Il letto con sei piedi a terra, basso centro di gravità e grande span migliora l'anti-vibrazione sulle prestazioni della macchina utensile in modo completo.
SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center 2
2.Il fondo è più stabile, e la costola interna ha una maggiore resistenza alla torsione e piùelaborazione stabile.
SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center 3
3.The left and right thermally symmetrical design adopts the structure of ribs on both sides and inner cross reinforcement to offset thermal deformation and improve the machining stability of the machine tool.
SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center 4
4.Questa funzione garantisce che la precisione di lavorazione effettiva dei prodotti di perforazione e di tappatura possa essere controllata in modo stabile entro 0,015 mm durante il processo di lavorazione.
SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center 5
5.I tre assi formano una struttura labirintica attraverso deflettori e protezioni che possono efficacemente impedire l'ingresso di detriti di lavorazione e fluido di taglio,e migliorare efficacemente la vita utile della macchina utensile.
SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center 6
6.Questa funzione può risolvere efficacemente il problema della caduta dell'utensile o improvviso deterioramento della precisione di lavorazione causata da un utensile non pulito.
Parametri del prodotto:

Principali specifiche tecniche

Principali parametri tecnici
Nome
Unità
DTC500
Tavolo di lavoro
Dimensioni del tavolo da lavoro
mm
650X400
carico massimo ammissibile
kg
250
Dimensioni delle fessure in T
mm × pcs
14×3
Intervallo di elaborazione
Viaggio massimo della tavola da lavoro X

mm
500
Viaggio massimo della diapositiva Y

mm
400
Viaggio massimo dello spinello Z
mm
300
Distanza tra la faccia finale dello spinello e il tavolo di lavoro

- Max, ti prego.
mm
460
Un minuto.
mm
160
Distanza dal centro dello spinello alla rotaia guida

mm
445
Fusoliera
Buco conipero (7:24)

BT1 politica agricola
Max.velocità
r/min
20000
Torsione di uscita nominale ((S1/S2)
N.m.
11.8/17.5
Potenza del motore dello spinello ((S1/S2)
kW
3.7/5.5
Strumento
modello di bastone utensile

Fabbricazione a base di legno
Mangimi
Si muove velocemente.
Asse X
m/min
48
Asse Y

48
Asse Z

48
Potenza del motore a tre assi (X/Y/Z)
kW
2.5/2.5/2.7
Torsione del motore a tre assi ((X/Y/Z)

Nm
8/8/12
Velocità di alimentazione
mm/min
30000
Rivista di attrezzi
Modulo per la rivista degli strumenti

Maggiornale di attrezzi servo della torretta

Selezionare il metodo strumento

Selezione degli strumenti vicini in due direzioni

Capacità del magazzino utensili
bar
21
Lunghezza massima dello strumento
mm
250
Peso massimo dello strumento
kg
3
Diametro massimo della testa dell'utensile
Strumento completo
mm
Φ65
Strumento vuoto vicino
mm
Φ100
Tempo di cambio utensile (da utensile a utensile)
s
1.6
Peso della macchina utensile
kg
2800
Capacità elettrica totale

KVA
18
Dimensione di contorno (LXWXH)

mm
2300×1800×2400
 Precisione della macchina utensile
La precisione di posizionamento di questa macchina utensile è conforme alla norma nazionale della Repubblica popolare cinese GB/T18400.4-2010 "Standardi di accettazione per la precisione di posizionamento delle macchine utensili".
Articoli di ispezione
Standard di fabbrica
Precisione di elaborazione
IT6
Precisione di posizionamento
Asse X ((mm)
0.006
Asse Y (mm)
0.006
Asse Z ((mm)
0.006
Precisione di posizionamento ripetuta

Asse X ((mm)
0.004
Asse Y (mm)
0.004
Asse Z ((mm)
0.004
- No, no, no, no.
Nome
Modello o specifica
Quota
Marchio
Commento
1
Sistema CNC
FANUC OI-MF PLUS TYPE (5)
1
FANUC

2
Mortero principale
aiI2/20000-B
1
FANUC

3
Servomotore ad asse X
aiS8/4000
1
FANUC

4
Servomotore ad asse Y
aiS8/4000
1
FANUC

5
Servomotore ad asse Z
aiS12B/4000 aiS12B/4000
1
FANUC

6
Vattone a piombo dell'asse X
per il tipo di prova di cui all'allegato II, punto 3.
1
THK giapponese

7
Vattone a piombo dell'asse Y
per il tipo di prova di cui all'allegato II, punto 3.
1
THK giapponese

8
Vattone a piombo per asse Z
Velo a sfera,φ32×12,C3
1
THK giapponese

9
Cuscinetti a vite
20×47×15/25×62×15 2
4/4
Giappone

10
Rivista di attrezzi
21 posizioni utensili, magazzino utensili della torretta

1
Okada, Taiwan

11
Sistema di lubrificazione

1
Sheng Xiang

12
Serbatoio dell'acqua

1
Shenyang Machine Tool

13
Parti pneumatiche

1
Qi Li Ke

14
Interruttore di alimentazione principale

1
Corea LS

15
contattore principale

️
Corea LS

In base al ciclo di fornitura, il fabbricante ha il diritto di sostituire i pezzi acquistati della stessa qualità senza pregiudicare le prestazioni della macchina utensile.

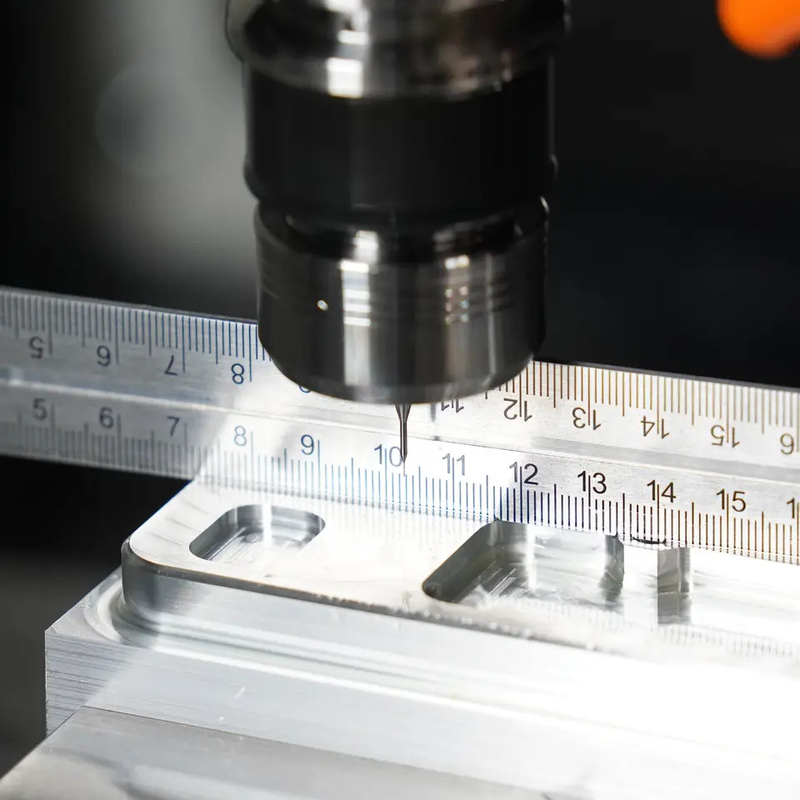

Applicazione industriale:
SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center 7
SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center 8
 Perché scegliere noi:

◆ Senso della qualità, le richieste dei clienti vengono prima di tutto

◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993

◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione

◆ Sistema di approvvigionamento stabile e maturo

◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)

◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione

◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione

Di noi:
SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center 9
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
SMTCL e gruppo SYMGLa nostra fabbrica ha oltre 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!

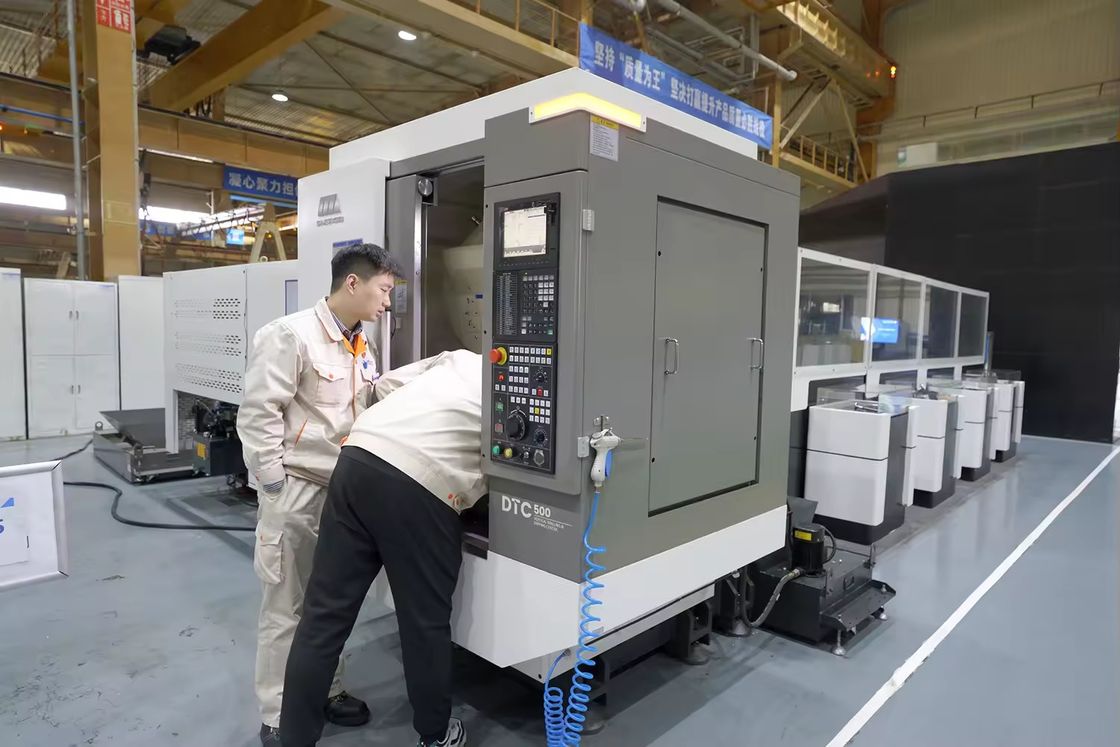

La nostra fabbrica:

SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center 10

Mostra:

SMTCL Vertical Drilling and Tapping Machine DTC500 Efficient CNC Drilling Tapping Center 11


FAQ:

D. Lei è una società commerciale o produttiva?

Siamo un'azienda di produzione.

Q2. Quali sono i principali prodotti della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.

Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.

D4: Quali sono i termini di garanzia?
Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.

Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente

D6: Perché scegliere la vostra azienda?
I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.

Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.

D8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
