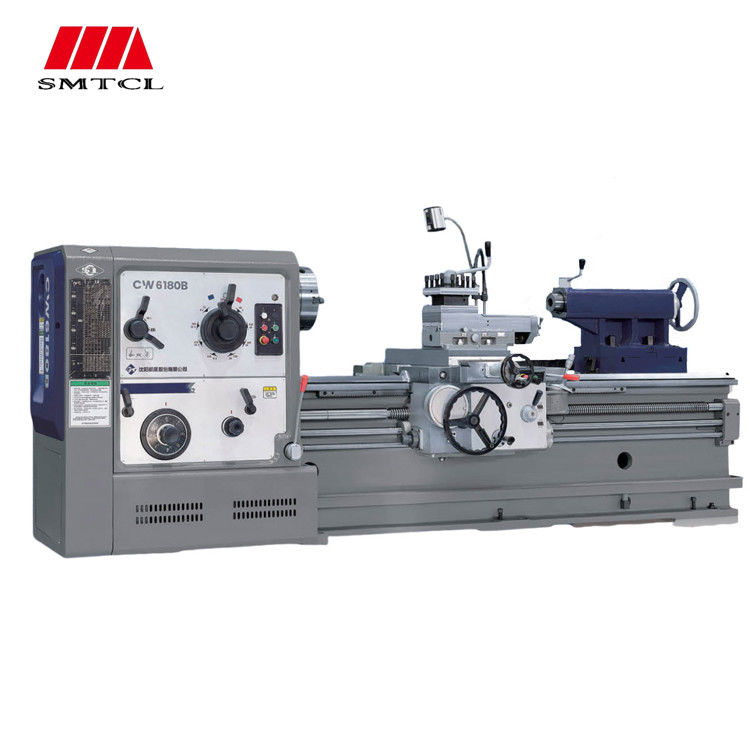

SMTCL Torno universale CW6263B Alto rendimento Large Gap Bed Torno orizzontale Torno manuale
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | CW6163B |
|---|---|---|---|
| CNC oppure no: | Manuale | Parola chiave: | macchine di tornitura convenzionali |
| Max. Spostare il divano sul letto.: | Φ630 | Max.Swing Dia su carrozza: | Φ350 |
| Larghezza del letto: | 550 mm | Foro del mandrino: | Φ104 mm |
| Evidenziare |
Torno a letto a spazio di carica pesante,Torno a letto a intervallo ad alte prestazioni,Torno a letto a grande spazio orizzontale |
||
Descrizione del prodotto
Descrizione del prodotto:
Caratteristiche del prodotto:
Nuovo aspetto
La qualità del prodotto è stata migliorata con l'adozione di nuovi materiali.
Funzionalità semplice
L'impostazione della macchina è molto efficace grazie ai colori evidenziati e alla disposizione ragionevole della macchina.
Potente taglio
Prestazioni affidabili
Il processo di produzione segue rigorosamente le SOP ed è sottoposto a rigoroso controllo del sistema di controllo della qualità IS09000 per garantire prestazioni di lavorazione affidabili.
|
Articolo
|
Unità
|
CW6163B
|
|
Diametro di oscillazione sopra il letto
|
mm
|
Φ630
|
|
Diametro di oscillazione sopra la torretta
|
mm
|
Φ350
|
|
Max.Lungozza del pezzo da lavorare
|
mm
|
1000,1500.2000,3000
4000,5000.6000,7000 |
|
Diametro massimo dell'oscillazione e larghezza effettiva dell'intervallo
|
mm
|
Φ800/300
|
|
Diametro del foro dello spinello e tipo di testa dello spinello
|
|
Φ104/D11
|
|
Taper del naso e del centro dello spinello
|
|
120, n. 1:20Morse 5#
|
|
Passi e intervalli di velocità del mandrino
|
r/min
|
18 velocità 7,5-1000
|
|
Passaggi e intervalli di alimentazione longitudinale
|
mm/r
|
64 alimenta 0,05-24.3
|
|
Distanzia 1:1
|
mm/r
|
0.1-1.52
|
|
Distanza 16:1
|
mm/r
|
1.6-24.3
|
|
Gamma di mangimi fini con ingranaggi di cambio
|
mm/r
|
0.05-0.912
|
|
Rapporto tra alimentazione incrociata e alimentazione longitudinale
|
|
1/2
|
|
Traverso rapido della sella
|
mm/min
|
4000
|
|
Passaggio della vite a piombo
|
|
12 (metrico):1/2' (sistema a pollici)
|
|
Numero, gamma di metrici
|
mm
|
50 tipi 1-240
|
|
Numero di filo, gamma di filo Whitworth
|
t.p.i.
|
26 tipi 14-1
|
|
Numero, gamma di moduli
|
mm
|
53 tipi 0,5-120
|
|
Numero di filo, intervallo di filo di passo diametrale
|
DP
|
24 tipi 28-1
|
|
Max. Viaggio trasversale dello scivolo inferiore
|
mm
|
420
|
|
Max.Viaggio dello scivolo superiore
|
mm
|
200
|
|
Viaggio della piuma di coda
|
mm
|
250
|
|
Altri tipi di piume da coda
|
|
Morse 5#
|
|
Larghezza del letto di guida e durezza di spegnimento
|
mm
|
550 RC52
|
|
Potenza del motore principale
|
KW
|
11
|
|
Potenza del motore rapido
|
KW
|
1.1
|
|
Potenza del motore della pompa di raffreddamento
|
W
|
120
|
|
Peso netto
|
kg
|
3600
|
|
Dimensione globale
|
mm
|
3160 x 1380 x 1450
|
|
Max. carico del pezzo da lavorare
|
T
|
2.5 ((configurazione standard)
|
|
Configurazione standard:

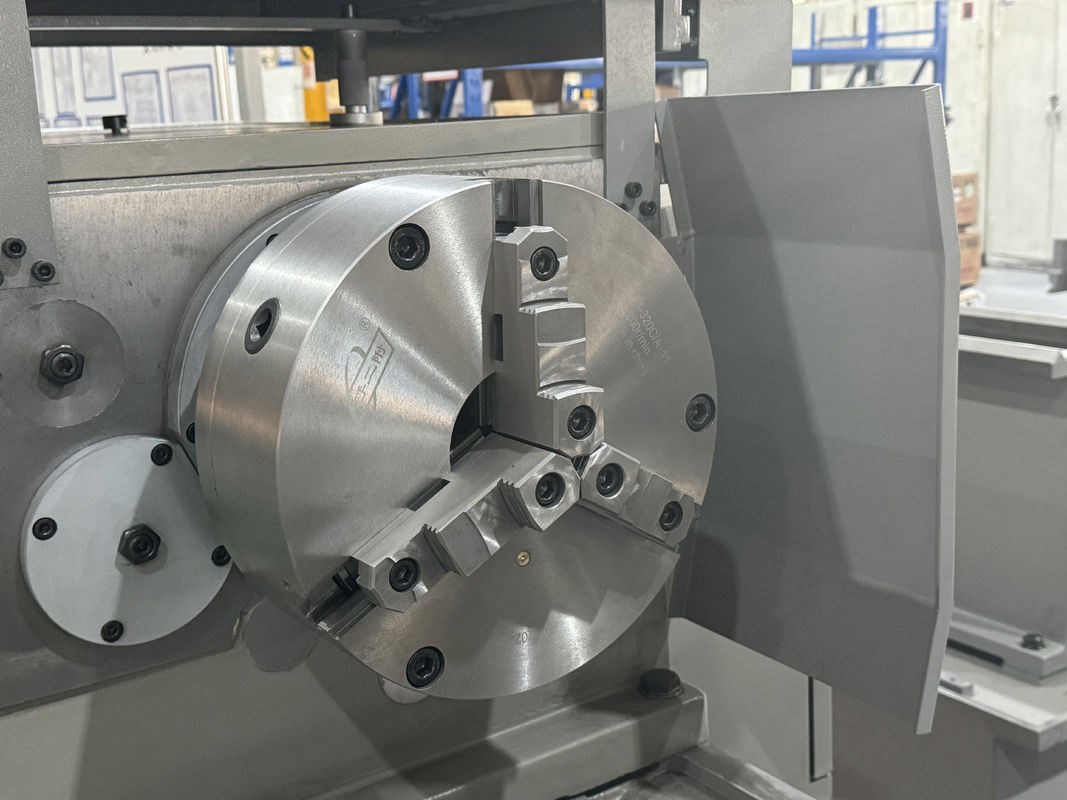

1.3-maxi-chick K11315C/D11 2.L'allungamento del fuso Φ104 3- Piuma centrale. 4.D11 tipo di testa di fusione |
Configurazione selettiva:
1.Resta costante Φ20-Φ170 2.Resta costante Φ160-Φ350 3.Φ400mm a tre mascelle 4.Φ500mm a tre mascelle 5.Φ400mm a 4 mascelle 6.Φ500mm a 4 mascelle 7Centri in diretta Morse NO.5 |
Il nostro servizio:
Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
FAQ:
D. Lei è una società commerciale o produttiva?
a partire dalla data della polizza di carico della macchina.
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
