Qualità Macchina per la rettifica della superficie di una colonna mobile HDM-20070 AHD/MSI Controllo del programma Rettificatrice della superficie di una colonna mobile fabbrica
<
Qualità Macchina per la rettifica della superficie di una colonna mobile HDM-20070 AHD/MSI Controllo del programma Rettificatrice della superficie di una colonna mobile fabbrica
>

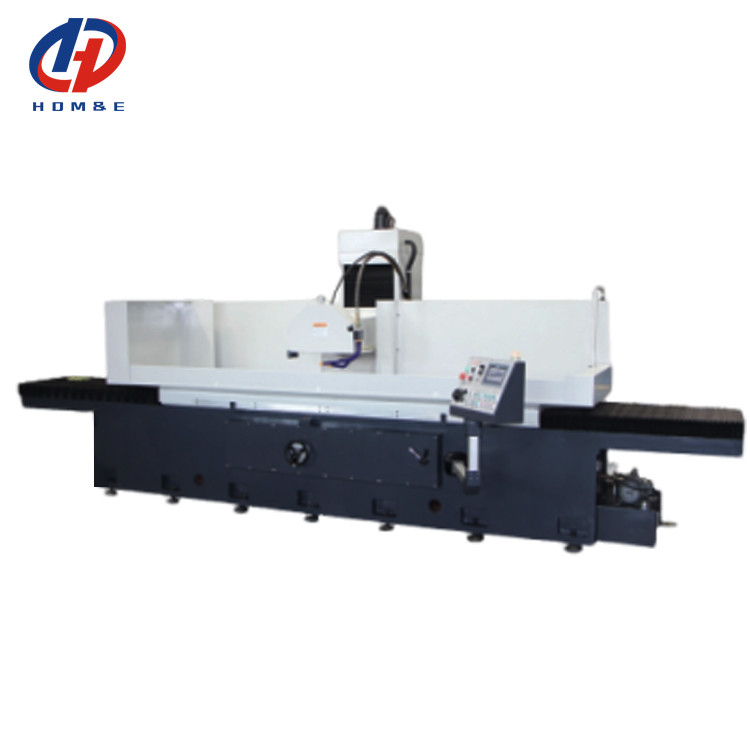

Macchina per la rettifica della superficie di una colonna mobile HDM-20070 AHD/MSI Controllo del programma Rettificatrice della superficie di una colonna mobile

Marchio: HD
Numero di modello: HDM-20070
Luogo di origine: Cina
Certificazione: CE ISO
Quantità minima di ordine: 1 set
Prezzo: Negoziabile
Capacità di fornitura: 50 insiemi al mese
Tag

Macchine programmabili della molatura

Tipo smerigliatrice della sella della superficie di alta precisione

Macchine della molatura di AHR

Dettagli del prodotto

Marca: HD Tipo: HDM-20070
Nome del prodotto: Macchina per la rettifica della superficie di una colonna mobile Dimensione del tavolo (L×W): 2000 × 700 mm
Max. movimento del tavolo: 2200 × 800 mm Distanza massima dal tavolo al centro dello mandrino: 750 mm
Carico massimo sul tavolo: 1800KG
Evidenziare

AHD Motion Column Surface Grinder

,

Smalzatore di superficie di colonna mobile MSI

,

Controllo PLC Grinder di superficie di colonna mobile

Descrizione del prodotto

Macchina per la rettifica della superficie di una colonna mobile HDM-20070 AHD/MSI Controllo del programma Rettificatrice della superficie di una colonna mobile 0

Descrizione del prodotto:

Macchine per la rettifica delle superfici a colonna mobileLa sua struttura unica di colonne mobili consente al tavolo di lavoro di muoversi in modo più flessibile e di ampliare la gamma di lavorazione.

È dotato di un mandrino di rulli di rettifica ad alta precisione, che può garantire la precisione di rettifica e la qualità della superficie.i parametri di macinazione possono essere impostati con precisione per realizzare l'elaborazione automaticaQuesta macchina di rettifica può adattarsi a pezzi di lavorazione di diverse dimensioni e materiali ed è ampiamente utilizzata in industrie quali la produzione meccanica e la lavorazione dei stampi,migliorare efficacemente l'efficienza della produzione e la qualità dei prodotti.

Caratteristiche del prodotto:

1La macchina adotta una struttura a colonna mobile a forma di T

2, letto, tavolo utilizzando ghisa di alta qualità, la colata complessiva ha una buona precisione di guida.

3La rotaia guida del letto è protetta da uno scudo per attrezzature meccaniche.

4L'olio di lubrificazione può essere regolato.

5L'albero verticale adotta una struttura a sfera ad alta precisione e un servomotore collegati direttamente, alta velocità di risposta e alta precisione di posizionamento.che si traduce in un'elevata rigidità e stabilità dell'intera macchina.

6,il binario di guida anteriore e posteriore adotta il binario di guida lineare a rulli per impieghi pesanti con una struttura ad alta precisione di vite a sfera e servomotore direttamente collegati,velocità di risposta anteriore e posteriore e elevata precisione di posizionamento, con conseguente elevata rigidità e elevata stabilità dell'intera macchina

7La struttura del mandrino della testa di macinazione è la chiave della macinazione, che influenza direttamente la precisione di macinazione, la rugosità, la corrugatezza e l'efficienza di macinazione.La precisione e la rugosità della macinazione sono garantite utilizzando strutture dinamiche e staticheAllo stesso tempo, la macchina ha un'elevata efficienza di macinazione.

8, il sistema di controllo adotta il Giappone Mitsubishi PLC. Il numero di assi di controllo è di 2 assi, che sono rispettivamente l'asse Y prima e dopo l'alimentazione, e l'asse Z del mulino principale verso l'alto e verso il basso.

9L'uso di isolamento e raffreddamento forzato per eliminare le fonti di calore

Dettagli del prodotto:


Disponibile una copertura impermeabile completa


Spindle meccanico standard

Le rotaie di guida a rulli pesanti sono adottate davanti e dietro

I binari scorrevoli a doppio V a sinistra e a destra

Parametri del prodotto:

Articolo
Unità
HDM-16070AHD/MSI
HDM-20070AHD/MSI
Area del tavolo di lavoro (L × W)
mm
1600×700
2000×700
Max. movimento del tavolo
mm
1800×800
2200×800
Distanza massima dal tavolo al centro dello mandrino
mm
700
Capacità portante massima del tavolo
kg
1800
2000


Banchetto di lavoro (a sinistra e a destra)
Dimensione della fessura in T
mm*n
18×3
Sistema di azionamento da tavolo

Azionamento idraulico della valvola di controllo
Velocità del tavolo
m/min
1.00 ~ 24.00

MPG
Ruota manuale per bilancia
mm
AHD/MSI:0.001/0.01/0.1
Ruota manuale ad ogni svolta
mm
AHD/MSI:0.1/1/10


Su e giù


Alimentazione automatica
Pollice del mangime
mm
AHD/MSI:0.001-30
Velocità di alimentazione continua
mm/min
AHD/MSI:0-150
Alimentazione massima automatica
mm/min
AHD/MSI:0.001-0.1



MPG
Ruota manuale per bilancia
mm
AHD/MSI:0.001/0.01/0.1
Ruota manuale ad ogni svolta
mm
Indice MSI:0.1/1/10



Anteriore e posteriore


Alimentazione automatica
Pollice del mangime
mm
Indice MSI:0.001-50
Velocità di alimentazione continua
mm/min
0-150
Alimentazione massima automatica
mm/min
AHD/MSI:50


Testa di macinatura
Dimensioni della rulliera
mm
500×(10-50) ×(127/203)
Diametro dello spinello
mm
150
Velocità del mandrino
R.p.m.
500~1800



Macchine elettriche
Motore a fusione
KW
11
Motore idraulico
KW
7.5
Motore a pompa
W
370
Servomotore su e giù
W
1000
servo di comando e servo posteriore, motore generale
W
AHD:80
Indice MSI:750
Dimensione del contorno della macchina
mm
6000 × 2450 × 2400
6400 × 2450 × 2400
Impatto del lavoro
mm
6000 × 2450 × 2400
6400 × 2800 × 2400
Peso netto/peso lordo delle macchine utensili
kg
8800/9800
9200/10250

Il nostro servizio:

Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna

Perché scegliere noi:
◆ Senso della qualità, le richieste dei clienti vengono prima di tutto
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
Di noi:

Macchina per la rettifica della superficie di una colonna mobile HDM-20070 AHD/MSI Controllo del programma Rettificatrice della superficie di una colonna mobile 1

Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha più di 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!
La nostra fabbrica:
Macchina per la rettifica della superficie di una colonna mobile HDM-20070 AHD/MSI Controllo del programma Rettificatrice della superficie di una colonna mobile 2

FAQ:

D. Lei è una società commerciale o produttiva?

Siamo un'azienda di produzione.
Q2. Quali sono i principali prodotti della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.
Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.
D4: Quali sono i termini di garanzia?
Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
D6: Perché scegliere la vostra azienda?
I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.
D8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
