Macchine per la rettifica di superfici di alta precisione a tre assi

Marchio: HD
Numero di modello: HDM-15050
Luogo di origine: Cina
Certificazione: CE ISO
Quantità minima di ordine: 1 set
Prezzo: Negoziabile
Capacità di fornitura: 50 insiemi al mese
Tag

Macchine programmabili della molatura

Tipo smerigliatrice della sella della superficie di alta precisione

Macchine della molatura di AHR

Dettagli del prodotto

Marchio: HD Tipo: HDM-15050
Nome del prodotto: Macchine per la rettifica di superfici CNC orizzontali Dimensione del tavolo (L×W): 1500 × 500 mm
Max. movimento del tavolo: 1700×540 mm Distanza massima dal tavolo al centro dello mandrino: 600 mm
Carico massimo sul tavolo: 1000 kg
Evidenziare

3 assi macinatrice di superfici orizzontali

,

Macinatrice di superfici orizzontali CNC

,

Macchine per la rettifica di superfici pesanti

Descrizione del prodotto

Macchine per la rettifica di superfici di alta precisione a tre assi 0

Descrizione del prodotto:

La macchina di rettifica di superficie CNC è un tipo di attrezzatura di lavorazione ad alta precisione. Controlla con precisione il movimento della ruota di rettifica attraverso il sistema CNC per rettificare il piano dei pezzi da lavorare.È dotato di un'alta automazione, alta precisione di lavorazione e buona qualità della superficie.

Caratteristiche del prodotto:

1. viene adottata la disposizione della tavola di lavoro trasversale, la struttura della colonna e della testa di rettifica è compatta, la sensibilità di alimentazione verticale è elevata,e la precisione della rotaia orizzontale è garantita.
2L'alimentazione orizzontale del tavolo di lavoro adotta doppi binari di guida in plastica in V, azionati dalla pressione dell'olio, che possono ottenere un'alimentazione stabile e continua, in modo da poter effettuare la macinazione di alta qualità.
3Il movimento longitudinale della tavola di lavoro è controllato in due modi: 1. tipo di controllo della trasmissione ordinaria e tipo di controllo della trasmissione servo.La trasmissione ordinaria non può essere posizionata con precisione prima e dopo, e servo può ottenere un posizionamento preciso.
4La testa di rettifica adotta un cuscinetto di contatto angolare ad alta precisione, con elevata rigidità e precisione di rotazione.
5L'opzione di controllo della macchina utensile può adottare il giapponese Mitsubishi PLC, la nuova generazione di Taiwan e il sistema di controllo tedesco Siemens, il menu grafico è semplice,e il grado di automazione è elevato.

Dettagli del prodotto:
Macchine per la rettifica di superfici di alta precisione a tre assi 1

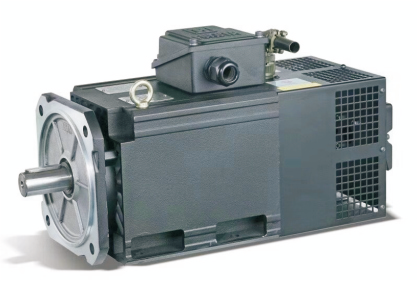

Motore a fusione ad alta velocità a frequenza variabile opzionale
Macchine per la rettifica di superfici di alta precisione a tre assi 2



Il fusibile adotta un design di grandi dimensioni, con cuscinetti ad alta precisione CP4, che possono migliorare efficacemente la velocità di alimentazione e garantire un'alta precisione
Macchine per la rettifica di superfici di alta precisione a tre assi 3
Le rotaie di guida a rulli pesanti sono adottate davanti e dietro
Macchine per la rettifica di superfici di alta precisione a tre assi 4
I binari scorrevoli a doppio V a sinistra e a destra
Macchine per la rettifica di superfici di alta precisione a tre assi 5
Utilizzando il sistema di controllo CNC, le variabili di macinazione possono essere impostate attraverso lo schermo, che può essere utilizzato per la lavorazione del ciclo di batch di pezzo da lavoro
modalità
Macchine per la rettifica di superfici di alta precisione a tre assi 6
Azionamento del sistema idraulico della valvola proporzionale sinistra e destra

Parametri del prodotto:

Articolo
Unità
HDM-10050
AHD/MSI/CNC
HDM-12050
AHD/MSI/CNC
HDM-15050
AHD/MSI/CNC
HDM-25050
AHD/MSI/CNC
Area del tavolo di lavoro (L × W)
mm
1000×500
1200×500
1500 × 500
2500 × 500
Max. movimento del tavolo
mm
1150×540
1350×540
1700×540
2700×540
Distanza massima dal tavolo al centro dello mandrino
mm
600



Capacità portante massima del tavolo
kg
500
600
1000
1500


Banchetto di lavoro (a sinistra e a destra)
Dimensione della fessura in T
mm*n
14×3
Sistema di azionamento da tavolo
AHD/MSI:Azionamento idraulico di controllo della valvola
Velocità del tavolo
m/min
1.00 ~ 24.00

MPG
Ruota manuale per bilancia
mm
AHD/MSI/CNC:0.001/0.01/0.1
Ruota manuale ad ogni svolta
mm
AHD/MSI/CNC:0.1/1/10


Su e giù


Alimentazione automatica
Pollice del mangime
mm
AHD/MSI/CNC:0.001-30
Velocità di alimentazione continua
mm/min
AHD/MSI/CNC:0-150
Alimentazione massima automatica
mm/min
AHD/MSI/CNC:0.001-0.1



MPG
Ruota manuale per bilancia
mm
AHD/MSI/CNC:0.001/0.01/0.1
Ruota manuale ad ogni svolta
mm
MSI/CNC:0.1/1/10



Anteriore e posteriore


Alimentazione automatica
Pollice del mangime
mm
MSI/CNC:0.001-50
Velocità di alimentazione continua
mm/min
0-150
Alimentazione massima automatica
mm/min
AHD/MSI/CNC:50


Testa di macinatura
Dimensioni della rulliera
mm
400×(10-40) ×127
Diametro dello spinello
mm
120
Velocità del mandrino
R.p.m.
500~1800



Macchine elettriche
Motore a fusione
KW
5.5/7.5/11
Motore idraulico
KW
2.2
7.5
Motore a pompa
W
370
Servomotore su e giù
W
1800
servo di comando e servo posteriore, motore generale
W
AHD:80
MSI/CNC:850
Dimensione del contorno della macchina
mm
3800 × 2300 × 2500
4500 × 2300 × 2500
4800 × 2300 × 2500
7100 × 2300 × 2500
Impatto del lavoro
mm
5000×2900×2500
5950 × 2900 × 2500
6300 × 2900 × 2500
7100 × 2900 × 2500
Peso netto/peso lordo delle macchine utensili
kg
5100/5300
5300/5550
5600/5900
8500/9600

Il nostro servizio:

Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna

Perché scegliere noi:
◆ Senso della qualità, le richieste dei clienti vengono prima di tutto
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
Di noi:
Macchine per la rettifica di superfici di alta precisione a tre assi 7
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha più di 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!
La nostra fabbrica:
Macchine per la rettifica di superfici di alta precisione a tre assi 8

FAQ:

D. Lei è una società commerciale o produttiva?

Siamo un'azienda di produzione.
Q2. Quali sono i principali prodotti della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.
Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.
D4: Quali sono i termini di garanzia?
Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
D6: Perché scegliere la vostra azienda?
I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.
D8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
