Qualità 4 assi 3 assi centro di lavorazione verticale SV960L Tavola dimensione 1100*550mm centro di fresatura verticale fabbrica

4 assi 3 assi centro di lavorazione verticale SV960L Tavola dimensione 1100*550mm centro di fresatura verticale

Name: 4 assi 3 assi centro di lavorazione verticale SV960L Tavola dimensione 1100*550mm centro di fresatura verticale
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: SV960L
Availability: InStock

Marchio: HD

Numero di modello: SV960L

Luogo di origine: Cina

Certificazione: CE ISO

Quantità minima di ordine: 1 set

Prezzo: Negoziabile

Capacità di fornitura: 50 insiemi al mese

Tag

Centro di lavorazione verticale di CNC di alta precisione

centro di lavorazione del cavalletto 12000rpm

centro di lavorazione del cavalletto 15000mm/min

Dettagli del prodotto

Marca:	HD	Tipo:	SV960L
Nome del prodotto:	Centro di lavorazione verticale	Dimensione del tavolo (L×W):	1100×550
Carico massimo sul tavolo:	800KG	Viaggio dell'asse x:	900 mm
Y Asse Travel:	600 mm	Z Axis Travel:	600/800 mm
A.T.C.:	24 ATC con braccio robot
Evidenziare	Centrale di lavorazione verticale a 5 assi , Un centro di lavorazione verticale di 3 assi , Centro di lavorazione verticale

Descrizione del prodotto

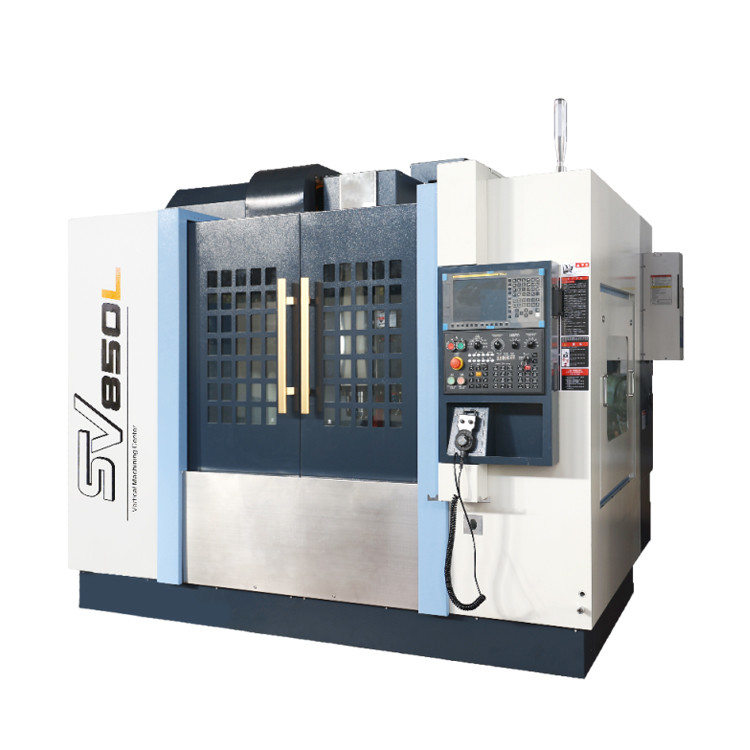

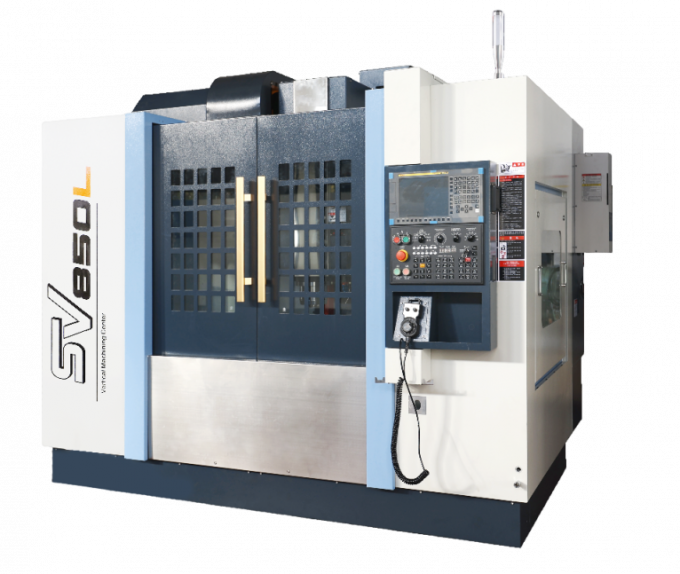

4 assi 3 assi centro di lavorazione verticale SV960L Tavola dimensione 1100*550mm centro di fresatura verticale 0

Descrizione del prodotto:

Il centro di lavorazione verticale SV960L è uno strumento avanzato e potente per la lavorazione meccanica.
È dotato di una struttura per il corpo della macchina robusta e stabile, che può mantenere un'eccellente rigidità durante la lavorazione ad alta intensità, garantendo efficacemente l'accuratezza della lavorazione. Questo centro di lavorazione ha una grande corsa di lavoro e una spaziosa superficie di palette, in grado di gestire facilmente le attività di lavorazione dei pezzi di grandi dimensioni. Il suo sistema mandrino ad alta precisione ha una vasta gamma di velocità di rotazione e una coppia elevata, soddisfacendo i requisiti di taglio di materiali e processi diversi.
In termini di sistema di controllo, è conveniente operare e potenti nelle funzioni, consentendo una programmazione efficiente e la lavorazione di parti complesse. Nel frattempo, è dotato di sistemi di lubrificazione e raffreddamento affidabili per ridurre l'usura delle attrezzature e la deformazione termica. Sia nei campi di aerospaziale, produzione automobilistica o lavorazione dello stampo, SV960L può offrire prestazioni eccezionali.

Caratteristiche del prodotto:

1, le principali parti di grandi dimensioni della macchina utensile: base, banco di lavoro, colonna, sella a letto, scatola del mandrino sono realizzati con modellazione di sabbia di resina di alta qualità, ghisa di alta qualità ad alta resistenza, con un perfetto processo di trattamento termico per eliminare lo stress residuo e layout di sufficiente piastra di rinforzo, per garantire che la macchina abbia abbastanza resistenza, rigidità e alta stabilità;

2, usando la guida lineare lineare originale di Taiwan, forte rigidità, buona precisione dinamica;

3, trasmissione a tre assi mediante vite a sfera a doppio dado di macinazione Taiwan, struttura compatta, movimento liscio, alta precisione:

4, alta rigidità del mandrino di Taiwan, usando la lubrificazione del grasso, può far sì che il cuscinetto del mandrino ottenga lubrificazione costante e affidabile;

5, la base adotta lanciare una grande struttura del vassoio d'acqua, buone prestazioni impermeabili.

Dettagli del prodotto:

4 assi 3 assi centro di lavorazione verticale SV960L Tavola dimensione 1100*550mm centro di fresatura verticale 1

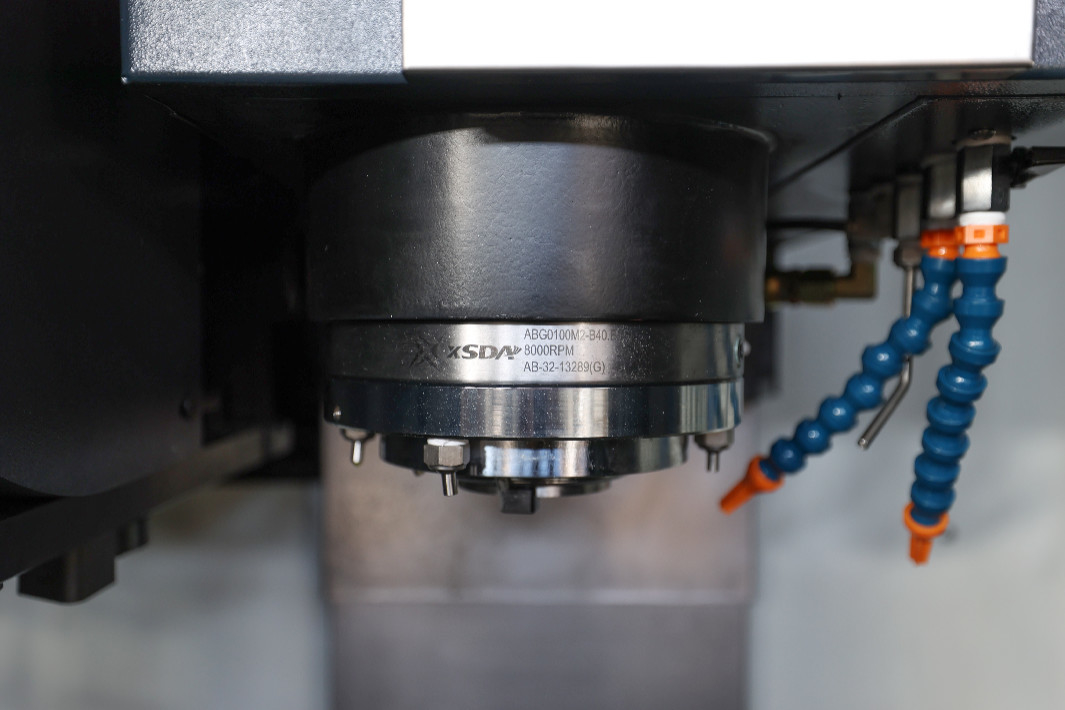

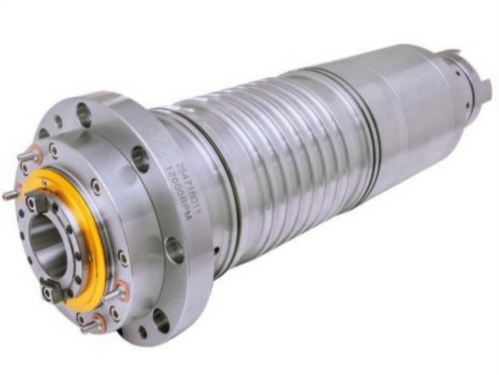

Fuso ad alta precisione

1, cuscinetto NSK ad alta precisione, alta precisione, per garantire l'accuratezza dell'elaborazione;

2, interno ed esterno
Specifiche del ciclo di raffreddamento;

3, design del labirinto in avanti e inverso;

4, alta tensione quattro artigli;

5, funzione di protezione del tende d'aria

4 assi 3 assi centro di lavorazione verticale SV960L Tavola dimensione 1100*550mm centro di fresatura verticale 2

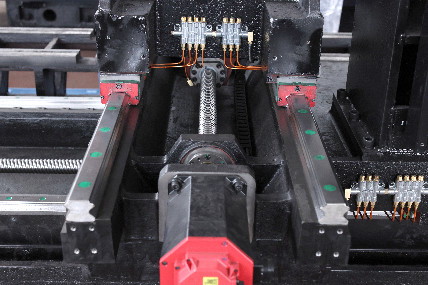

Tvite/guida dell'asse hree

1, usando la vite a sfera di precisione di Taiwan, alta precisione, durata di lunga durata;

2, l'uso della guida lineare di precisione di Taiwan, attrito statico e statico, alta sensibilità, alta velocità senza vibrazioni, a bassa velocità senza striscio, precisione di posizionamento elevato

3, abbinando l'oiler di spostamento di precisione per garantire l'effetto di lubrificazione del meccanismo di alimentazione assiale

4 assi 3 assi centro di lavorazione verticale SV960L Tavola dimensione 1100*550mm centro di fresatura verticale 3

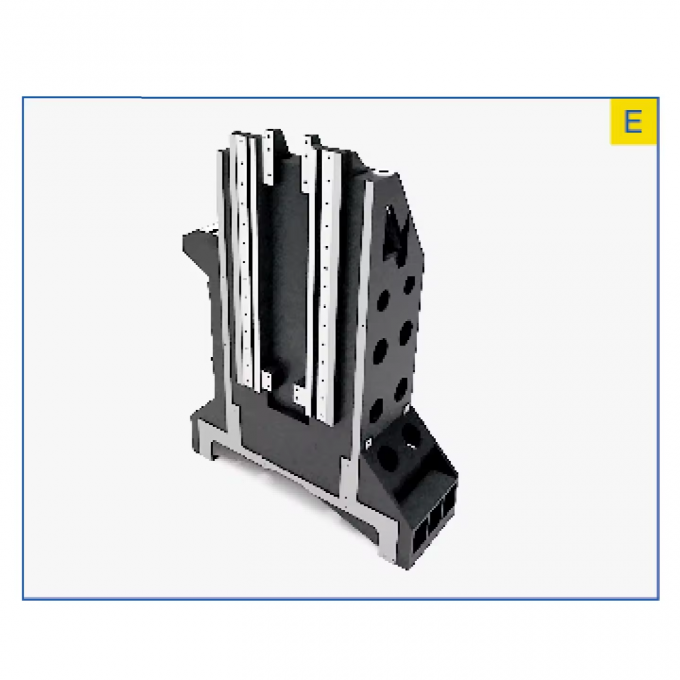

Colonna macchina

1. L'uso della struttura a spina di pesce, taglio liscio;

2. Biblioteca per la biblioteca di supporto orizzontale Progettazione per garantire una ragionevole rigidità e rafforzamento;

3. Assicurarsi che l'accuratezza dell'elaborazione della macchina utensile sia stabile e resistente.

4 assi 3 assi centro di lavorazione verticale SV960L Tavola dimensione 1100*550mm centro di fresatura verticale 4

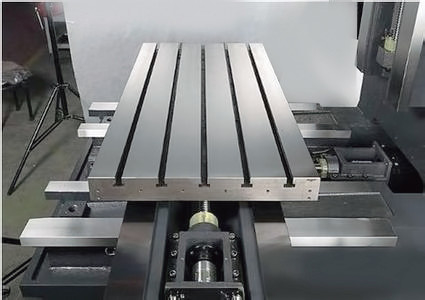

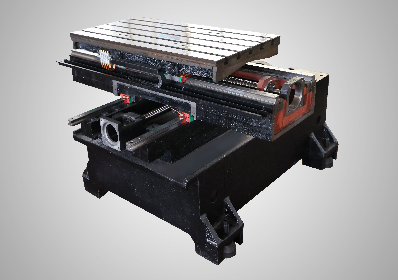

Letto di macchina utensile

1. Il letto è realizzato in ghisa di alta qualità, trattamento di invecchiamento artificiale, eliminare lo stress, inibire efficacemente la forza di taglio causata dalla deformazione e dalle vibrazioni della macchina;

2. Il layout è ragionevole, il rinforzo adotta la struttura sul campo, la macchina utensile ha una forte rigidità;

4 assi 3 assi centro di lavorazione verticale SV960L Tavola dimensione 1100*550mm centro di fresatura verticale 5

Sistema di azionamento

1. L'alimentazione a tre assi adotta il servo controllo avanzato;

2. Trasmissione meccanica mediante trasmissione diretta;

3. Componenti di trasmissione Accoppiamento di precisione opzionale, resistenza all'estrusione, aumento della temperatura

4 assi 3 assi centro di lavorazione verticale SV960L Tavola dimensione 1100*550mm centro di fresatura verticale 6

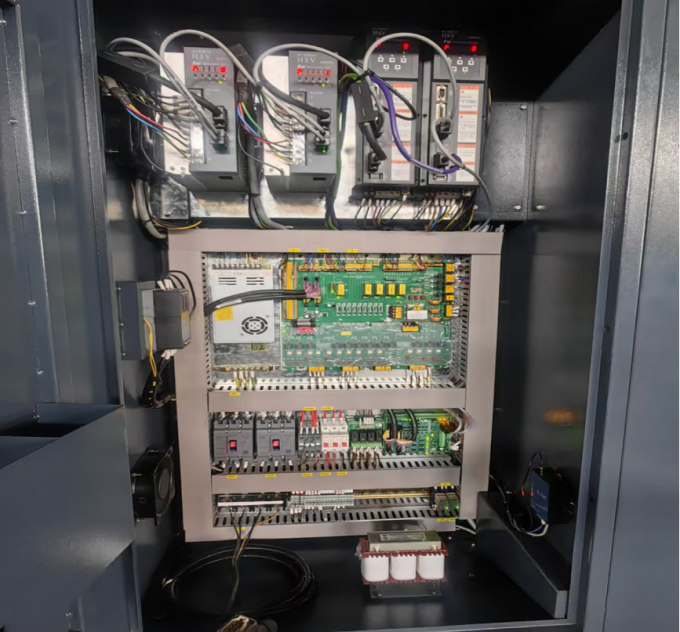

Progetta elettrica standard

1. Il design elettrico della macchina utensile soddisfa gli standard elettrici

2. Il circuito di alimentazione sicuro, esiste una protezione eccessiva, protezione del corto circuito, azioni relative alla macchina utensile hanno l'interblocco corrispondente, per proteggere l'attrezzatura e il corpo umano

3. Il sistema elettrico ha una funzione di autodiagnosi, il personale di funzionamento e manutenzione può osservare lo stato di esecuzione di ciascuna parte della macchina utensile in qualsiasi momento in qualsiasi momento secondo il display

4.La configurazione standard del cabinet elettrico adotta una struttura completamente chiusa ed è dotata di ventola assiale, al fine di raggiungere lo scopo della polvere e del raffreddamento e riservare un determinato spazio nel mobile elettrico per facilitare l'espansione delle funzioni

5. La macchina utensile con trasformatore, può essere solo a quattro fili a quattro fasi (380 V) di alimentazione esterna (incluso il filo di terra).

4 assi 3 assi centro di lavorazione verticale SV960L Tavola dimensione 1100*550mm centro di fresatura verticale 7

Protezione esterna standard

1, sistema pneumatico, gemello pneumatico può filtrare impurità e umidità nella fonte d'aria, impedire danni impuri di gas e corrosione delle parti della macchina. Il gruppo della valvola del solenoide è controllato dal programma PLC per garantire che lo strumento di allentamento del mandrino, il soffio del centro del mandrino, lo strumento di bloccaggio del mandrino e altre azioni possano essere completate in modo rapido e preciso.

2, Protezione da macchina per macchine utensili, macchine utensili con standard di sicurezza della sala di protezione, non solo per prevenire il liquido di raffreddamento, ma anche per garantire un funzionamento sicuro, un aspetto piacevole. Ogni guida guida della macchina utensile ha un coperchio protettivo per impedire a chips e refrigerante di entrare nell'interno della macchina utensile, in modo che la rotaia di guida e la vite a sfera siano protette dall'usura e dalla corrosione.

Applicazione del settore:

4 assi 3 assi centro di lavorazione verticale SV960L Tavola dimensione 1100*550mm centro di fresatura verticale 8

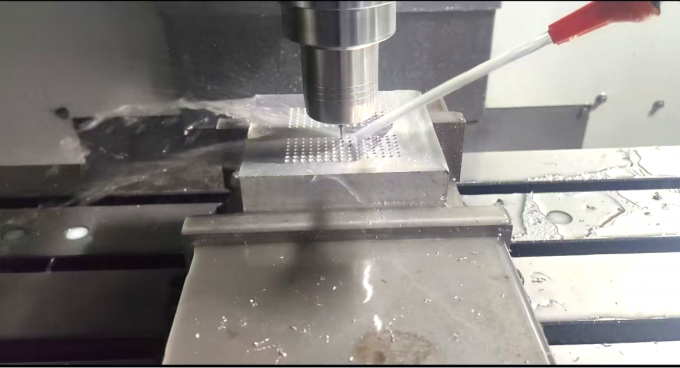

Toccando per M2

4 assi 3 assi centro di lavorazione verticale SV960L Tavola dimensione 1100*550mm centro di fresatura verticale 9

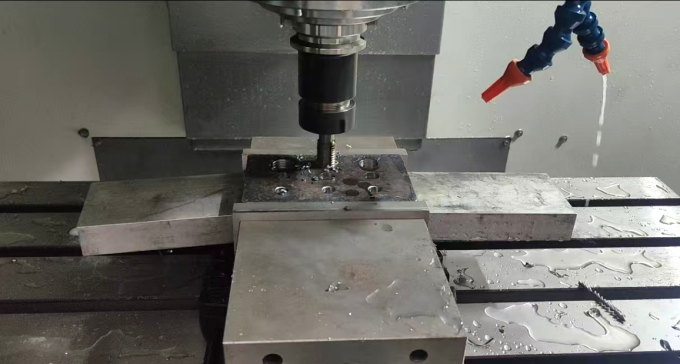

Toccando la piastra in acciaio M20

4 assi 3 assi centro di lavorazione verticale SV960L Tavola dimensione 1100*550mm centro di fresatura verticale 10

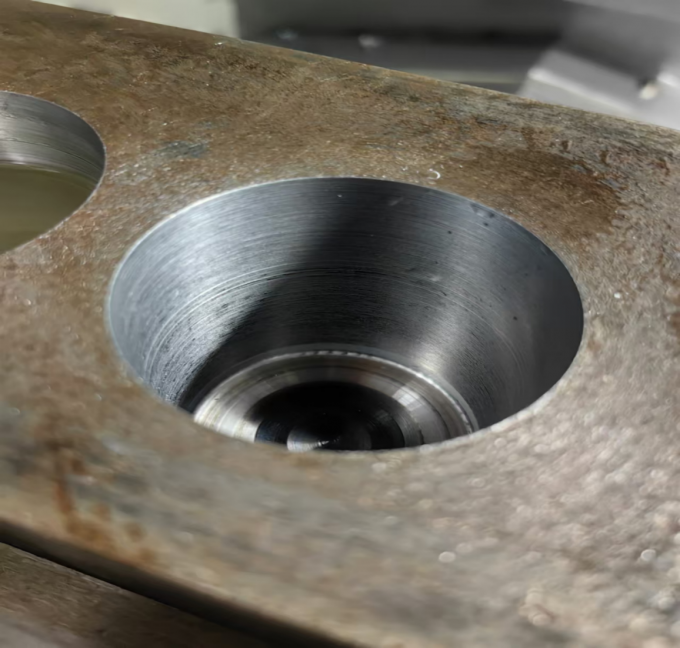

Fori di perforazione con un trapano a 50

4 assi 3 assi centro di lavorazione verticale SV960L Tavola dimensione 1100*550mm centro di fresatura verticale 11

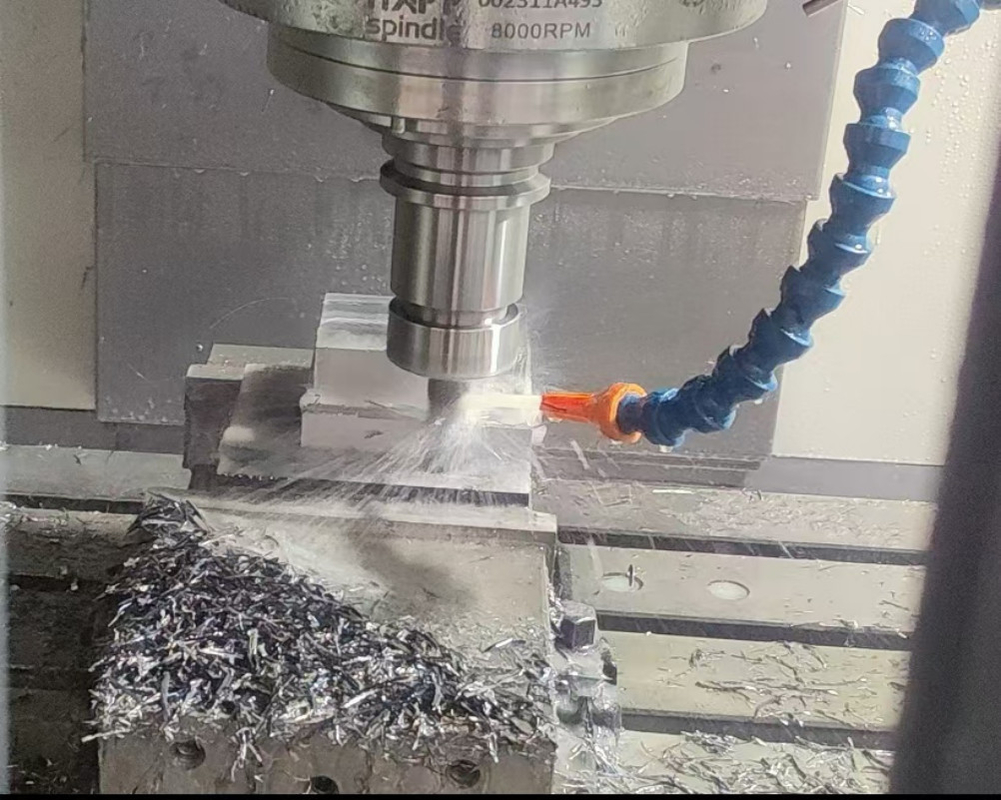

Macinazione la superficie laterale con una fresatura da 16 millimetri

4 assi 3 assi centro di lavorazione verticale SV960L Tavola dimensione 1100*550mm centro di fresatura verticale 12

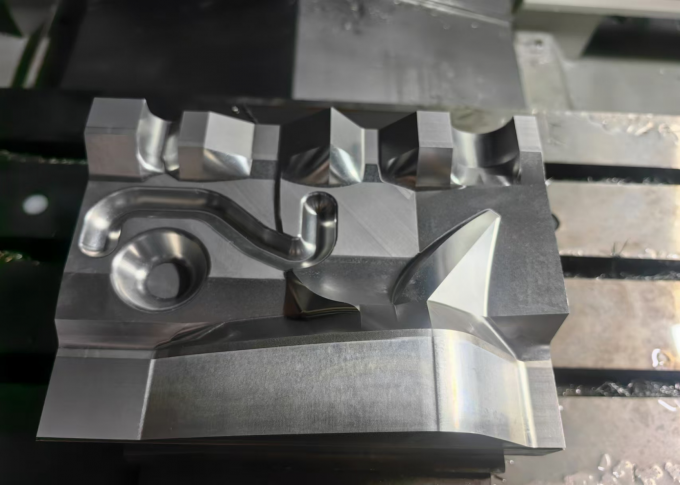

Parti Mercedes-Benz

4 assi 3 assi centro di lavorazione verticale SV960L Tavola dimensione 1100*550mm centro di fresatura verticale 13

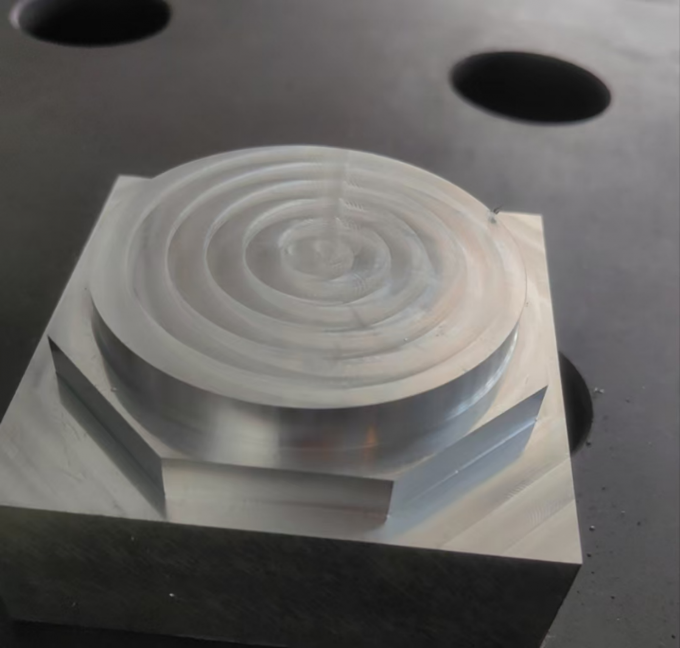

Tavolo quadrati rotondi

4 assi 3 assi centro di lavorazione verticale SV960L Tavola dimensione 1100*550mm centro di fresatura verticale 14

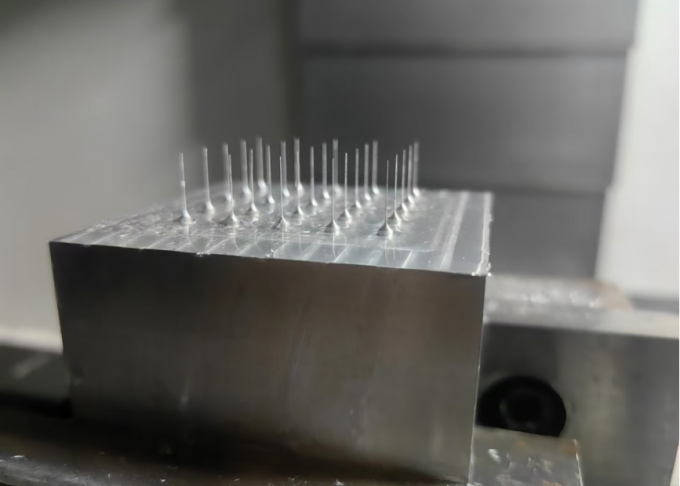

Parti a forma di ago

Parametri del prodotto:

Articolo	Unità	SV960L
Dimensione della tabella (L × W)	mm	1100 × 550
Dimensione di t-slot	mm	18x5x100
Viaggio dell'asse x	mm	900
Y Asse Travel	mm	600
Z Axis Travel	mm	600 (800)
Distanza dal naso del mandrino a tavolo	mm	100-700 (900)
Distanza dal centro del mandrino per guidare la superficie della guida	mm	668
Peso di carico massimo	kg	800
Velocità del fuso	RPM	60-8000
Rastrema del mandrino		BT40
Traverse rapide x, y, z	m/min	36/36/36
MAX.CUTTING FEED CHE	mm/min	1-5000
Modalità Rail Guider		Rina guida lineari a tre assi / due binari di guida lineari e una guida guida indurita
Capacità di archiviazione degli strumenti		24T
cambio di strumenti		Tipo di disco
Max.tool diametro	mm	φ80 (150)
Max.tool lunghezza	mm	200
Max. Peso dell'utensile	kg	8
Tempo di cambio dello strumento	S	2.3
Impostazione della precisione	mm	± 0,005
Ripristina la precisione	mm	± 0,003
Motore del mandrino	KW	11/11
Pressione dell'aria	kg/cm2	6
Requisito di potenza	Kva	20
Peso della macchina	kg	6000
Dimensione della forma (L × W × H)	mm	2800 × 2300x2500
Configurazione standard: 1, copertura protettiva completamente sigillata 2, taping rigido 3, dispositivo di lubrificazione automatica a tre assi 4, Temperatura costante di condizionamento dell'aria a scatola elettrica 5, taglio del dispositivo di raffreddamento liquido 6, il sistema supportaTrasmissione a disco 7, luce di lavoro a LED 8, luce di avvertimento a tre colori 9, protezione retrattile a tre assi 10, cassetta degli attrezzi e viti di ancoraggio 11, Manuale operativo 12, manuale di manutenzione 13, elaborazione del dispositivo di soffiaggio dell'aria		Accessori opzionali: 1, giradischi CNC 2, mandrino collegato direttamente 3, raffreddamento dell'olio mandrino 4, scarico centrale del mandrino 5, Chip trasmette

Il nostro servizio:

Assicurati di ricevere una macchina di alta qualità
1. Ogni parte deve essere ispezionata
2. Oltre 100 controllo del processo di produzione
3. Oltre 200 articoli di ispezione
4. Elaborazione del campione di ciascuna macchina
5. 72 ore di prova prima della consegna

Perché scegliere noi:

◆ Senso di alta qualità, le richieste dei clienti vengono prima
◆ 30 anni + storia di ricerca e sviluppo, la società è stata fondata nel 1993
◆ Produttore ad alta tecnologia con ricerca e capacità di progettazione
◆ Sistema di fornitura stabile e maturo
◆ Giovani vendite e ingegneri attivi per servizi istantanei (24 ore online)
◆ Aggiornamento al meccanismo in base all'ergonomia e alla facile manutenzione
◆ Il nostro principio di progettazione della struttura: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione

Chi siamo:

Benvenuti a visitarci!

Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, in Cina. Siamo specializzati nel tornio CNC, nel centro di lavorazione verticale, nel centro di lavorazione orizzontale, nel centro di lavorazione a cavalletto, nel centro di lavorazione a cinque assi, nel centro di trasporto a turni e varie altre attrezzature CNC. Abbiamo più di 200 tipi di macchine utensili. La qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.

La nostra fabbrica ha oltre 80 anni di storia di macchine utensili di produzione. Il primo tornio, la perforazione e la noiosa macchina sono nati qui. Sono stati uno dei leader dell'industria delle macchine utensili cinesi e della più grande produzione di macchine utensili in Cina. I prodotti per macchine per macchine coprono automobili, aviazione, nuova energia, macchinari per l'edilizia, navi, valvole della pompa, cuscinetti, elettronica 3C, stampi e altri settori. Prendiamo la missione di fornire alle macchine utensili con tecnologia leader, alta qualità e un buon servizio ai nostri clienti in tutto il mondo!

La nostra fabbrica:

FAQ:

Q1. Sei una società commerciale o una società manifatturiera?

Siamo un'azienda manifatturiera.

Q2. Quali sono i tuoi prodotti principali della tua azienda?

Ci siamo specializzati in tutti i tipi di macchine, come tornio CNC, fresatura CNC, centro di lavorazione verticale, tornio convenzionale, macchina da perforazione, macchina da perforazione radiale e così via.

Q3. Puoi fornire macchina personalizzata o SPM (macchina a scopo speciale)?

Sì, forniamo soluzioni CNC intelligenti per i nostri clienti al fine di aumentare l'efficienza.

Q4: Quali sono i tuoi termini di garanzia?

Forniremo una sostituzione per parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data di carico della macchina della macchina.

Q5. Qual è i servizi?
PR-Sales: soluzioni personalizzate, pianificazione e design; servizio one-to-one
Dopo le vendite: 7 giorni 24 ore in linea, assistenza remota dell'installazione, aggancio con il sistema software clienti

D6: Perché scegliere la tua azienda?

I prodotti dello sviluppo, della progettazione, della produzione, dell'assemblaggio dell'intero processo di produzione sono
Condotto tra piante con una catena di produzione completa che è la tua garanzia più affidabile.

D7: La tua azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?

Possiamo fornire questo tipo di servizio. Quando le macchine arrivano il sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici da installare secondo il programma dell'acquirente. Tutti questi possono essere citati ed elencati nel contratto. Il venditore collaborerà con l'acquirente per gestire il visto e la preparazione di installazione prima di andare all'estero.

D8: Quali sono i termini di pagamento?

T/T 30% Pagamento iniziale quando ordine, pagamento del saldo del 70% prima della spedizione. Lettera irrevocabile ofcredit a vista
