Centro di lavorazione verticale a 3 assi SV856L Syntec Controller Centro di lavorazione verticale conveniente

Marchio: HD
Numero di modello: SV856L
Luogo di origine: Cina
Certificazione: CE ISO
Quantità minima di ordine: 1 set
Prezzo: Negoziabile
Capacità di fornitura: 50 insiemi al mese
Tag

Centro di lavorazione verticale di CNC di alta precisione

centro di lavorazione del cavalletto 12000rpm

centro di lavorazione del cavalletto 15000mm/min

Dettagli del prodotto

Marca: HD Tipo: SV856L
Nome del prodotto: Centro di lavorazione verticale Dimensione del tavolo (L×W): 1000×500
Carico massimo sul tavolo: 600 kg Viaggio dell&#39;asse x: 850 mm
Y Asse Travel: 550 millimetri Z Axis Travel: 600 mm
A.T.C.: 24 ATC con braccio robot
Evidenziare

Centro di lavorazione verticale

,

Centrale di lavorazione verticale di controllo Syntec

,

Centro di lavorazione verticale conveniente

Descrizione del prodotto

Centro di lavorazione verticale a 3 assi SV856L Syntec Controller Centro di lavorazione verticale conveniente 0

Descrizione del prodotto:

SV856L Vertical Machining Center è un'attrezzatura di lavorazione ad alte prestazioni.

In termini di progettazione strutturale, adotta una struttura verticale avanzata, dotata di eccellente stabilità e rigidità,che può ridurre efficacemente le vibrazioni durante il processo di lavorazione e garantire la precisione di lavorazioneIl suo tavolo di lavoro ha una grande dimensione e può trasportare pezzi di dimensioni e pesi maggiori, soddisfacendo diverse esigenze di lavorazione.

Per quanto riguarda la precisione, grazie alla cooperazione di un sistema di trasmissione di alta precisione e di un sistema di controllo avanzato, sia che si stia eseguendo la fresatura, la perforazione o la lavorazione di contorni complessi,può raggiungere una precisione a livello di micron.

In termini di funzionamento, l'interfaccia di funzionamento è semplice e intuitiva, facilitando l'avvio degli operatori.che prolunga la vita utile dell'apparecchiatura e migliora l'efficienza di lavorazioneÈ ampiamente utilizzato nei campi di lavorazione di stampi, parti meccaniche, ecc.

Caratteristiche del prodotto:

1"Le principali parti di grandi dimensioni della macchina utensile: base, banco di lavoro, colonna, sella da letto, casella a fusione sono realizzate in sabbia di resina di alta qualità, ferro fuso di alta resistenza di alta qualità,con processo di trattamento termico perfetto per eliminare lo stress residuo, e la disposizione di una piastra di rinforzo sufficiente, per garantire che la macchina abbia sufficiente resistenza, rigidità e elevata stabilità;

2"Utilizzando la rotaia di guida lineare di Taiwan originale per lavori pesanti, forte rigidità, buona precisione dinamica;

3Trasmissione a tre assi con doppia vite a sfera di Taiwan, struttura compatta, movimento liscio, alta precisione:

4"L'elevata rigidità del fusibile di Taiwan, grazie alla lubrificazione con grasso, permette al cuscinetto del fusibile di ottenere una lubrificazione costante e affidabile;

5La base adotta una grande struttura di vassoio idraulico di colata, buone prestazioni impermeabili.

Dettagli del prodotto:
Centro di lavorazione verticale a 3 assi SV856L Syntec Controller Centro di lavorazione verticale conveniente 1

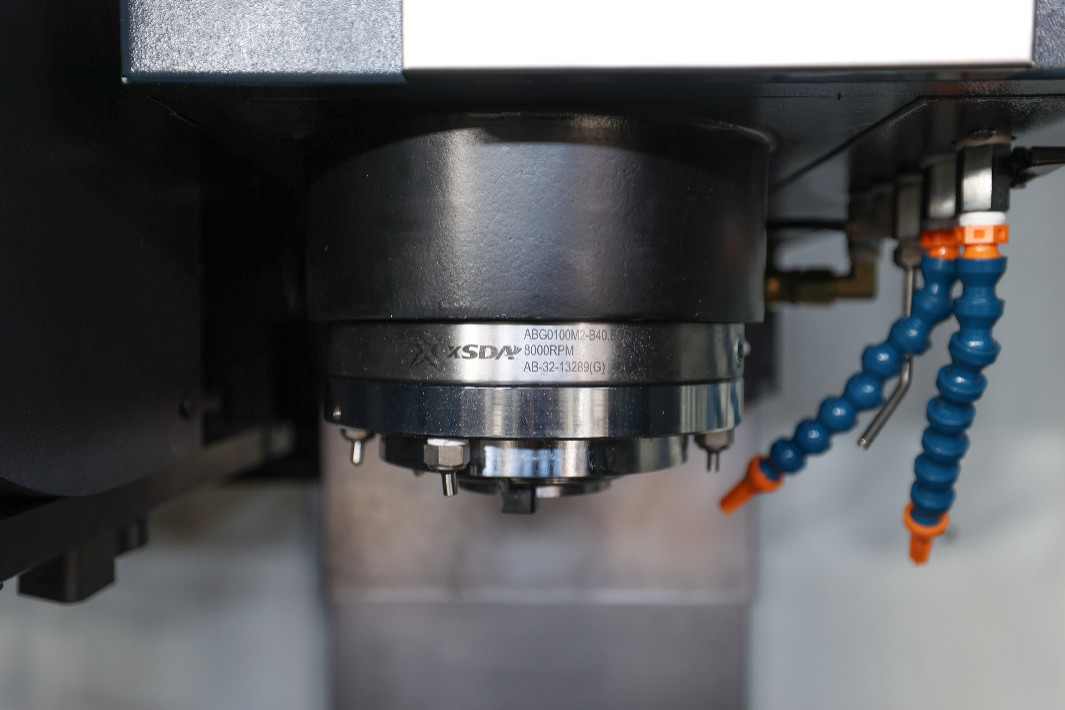

Spindle ad alta precisione
1, cuscinetto NSK ad alta precisione, ad alta precisione, per garantire la precisione di lavorazione;
2, interni ed esterni
le specifiche del ciclo di raffreddamento;
3, progettazione del labirinto avanti e indietro;
4, alta tensione quattro artigli;
5, funzione di protezione della tenda d'aria
Centro di lavorazione verticale a 3 assi SV856L Syntec Controller Centro di lavorazione verticale conveniente 2

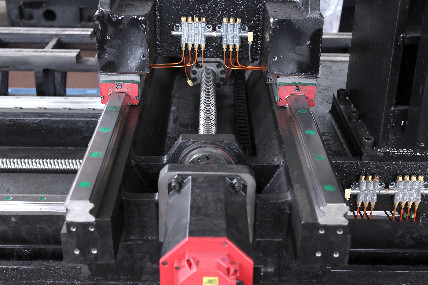

TVattone/guida a tre assi
1, utilizzando una vite a sfera di precisione di Taiwan, di alta precisione, lunga durata di vita;
2, l'uso di guida lineare di precisione Taiwan, attrito statico e statico, elevata sensibilità, alta velocità senza vibrazioni, bassa velocità senza strisciamento, alta precisione di posizionamento
3, corrispondente all'olio di precisione per garantire l'effetto di lubrificazione del meccanismo di alimentazione assiale
Centro di lavorazione verticale a 3 assi SV856L Syntec Controller Centro di lavorazione verticale conveniente 3
Colonna della macchina
1. l'uso di una struttura di osso di aringhe, taglio liscio;
2. progettazione del supporto orizzontale della libreria del coltello per garantire una ragionevole rigidità e rafforzamento;
3. assicurare che la precisione di lavorazione della macchina utensile sia stabile e durevole.
Centro di lavorazione verticale a 3 assi SV856L Syntec Controller Centro di lavorazione verticale conveniente 4

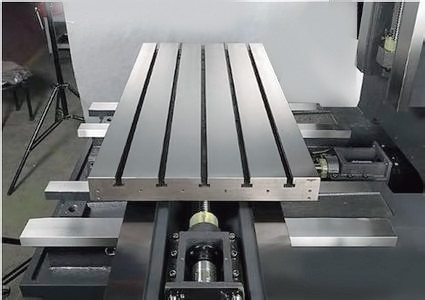

Letti di macchine utensili
1. il letto è realizzato in ghisa di alta qualità, trattamento di invecchiamento artificiale, elimina lo stress, inibisce efficacemente la forza di taglio causata da deformazione e vibrazione della macchina;
2. la disposizione è ragionevole, il rinforzo adotta la struttura di campo, la macchina utensile ha una forte rigidità;
Centro di lavorazione verticale a 3 assi SV856L Syntec Controller Centro di lavorazione verticale conveniente 5

Sistema di propulsione

1. L'alimentazione a tre assi adotta un servo controllo avanzato;

2. trasmissione meccanica con trasmissione diretta;

3. componenti di trasmissione accoppiamento di precisione facoltativo, resistenza all'estrusione, aumento della temperatura



Centro di lavorazione verticale a 3 assi SV856L Syntec Controller Centro di lavorazione verticale conveniente 6

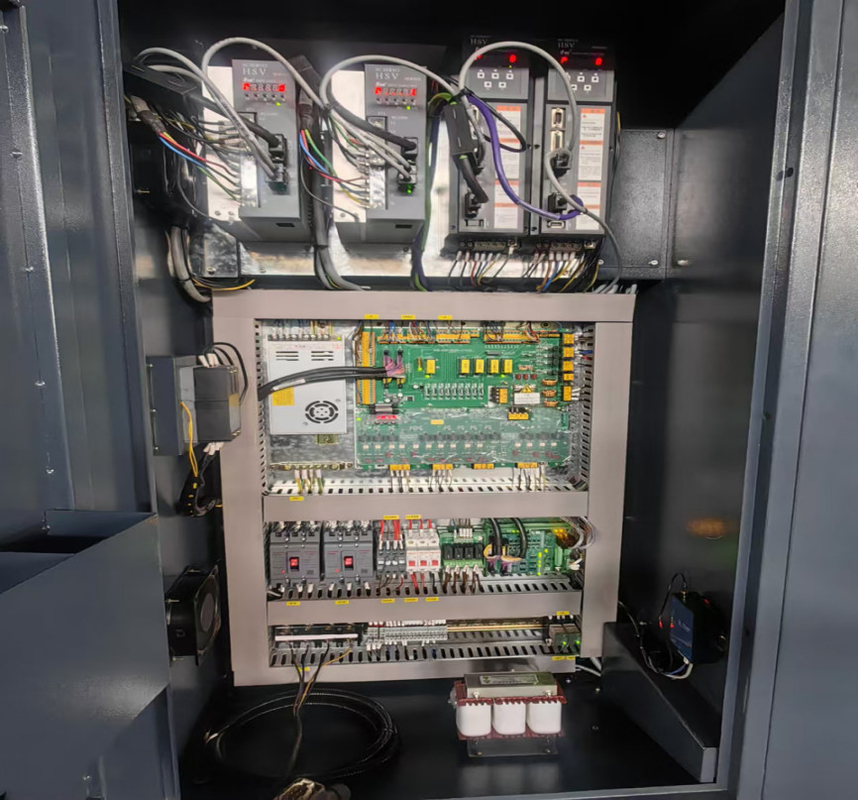

Progettazione elettrica standard
1.La progettazione elettrica della macchina utensile soddisfa le norme elettriche
2.il circuito di alimentazione sicuro, c'è sovracorrente, corto circuito di protezione, le azioni relative alla macchina utensile hanno il corrispondente interlock, per proteggere le attrezzature e il corpo umano
3.il sistema elettrico ha una funzione di autodiagnosi, il personale operativo e di manutenzione può osservare in qualsiasi momento lo stato di funzionamento di ciascuna parte della macchina utensile secondo il display
4.la configurazione standard dell'armadio elettrico adotta una struttura completamente chiusa ed è dotata di un ventilatore assiale, al fine di raggiungere lo scopo di polvere e raffreddamento,e riservare un certo spazio nel cabinet elettrico per facilitare l'espansione delle funzioni
5- la macchina utensile con trasformatore, può essere alimentata solo da alimentazione esterna trifase (380 V) a quattro fili (compreso il filo di terra).
Centro di lavorazione verticale a 3 assi SV856L Syntec Controller Centro di lavorazione verticale conveniente 7
Protezione esterna standard
1, sistema pneumatico, pneumatico gemello può filtrare le impurità e l'umidità nella fonte d'aria, prevenire danni da gas impuri e la corrosione delle parti della macchina.Il gruppo di valvole solenoide è controllato dal programma PLC per garantire che lo strumento di allentamento dello spinello, il centro del fusibile soffiando, lo strumento di fissaggio del fusibile e altre azioni possono essere completate rapidamente e con precisione.
2, protezione delle macchine utensili, macchine utensili con norme di sicurezza della stanza di protezione, non solo per evitare schizzi di liquido di raffreddamento, ma anche per garantire un funzionamento sicuro, aspetto piacevole.Ogni rotaia guida della macchina utensile ha un coperchio protettivo per impedire a trucioli e liquido di raffreddamento di entrare all'interno della macchina utensile, in modo che la rotaia guida e la vite a sfera siano protette da usura e corrosione.

Applicazione industriale:

Centro di lavorazione verticale a 3 assi SV856L Syntec Controller Centro di lavorazione verticale conveniente 8
Sfruttamento per M2
Centro di lavorazione verticale a 3 assi SV856L Syntec Controller Centro di lavorazione verticale conveniente 9
Colpisce la piastra di acciaio M20
Centro di lavorazione verticale a 3 assi SV856L Syntec Controller Centro di lavorazione verticale conveniente 10
Perforazione di fori con una trivella 50 U
Centro di lavorazione verticale a 3 assi SV856L Syntec Controller Centro di lavorazione verticale conveniente 11

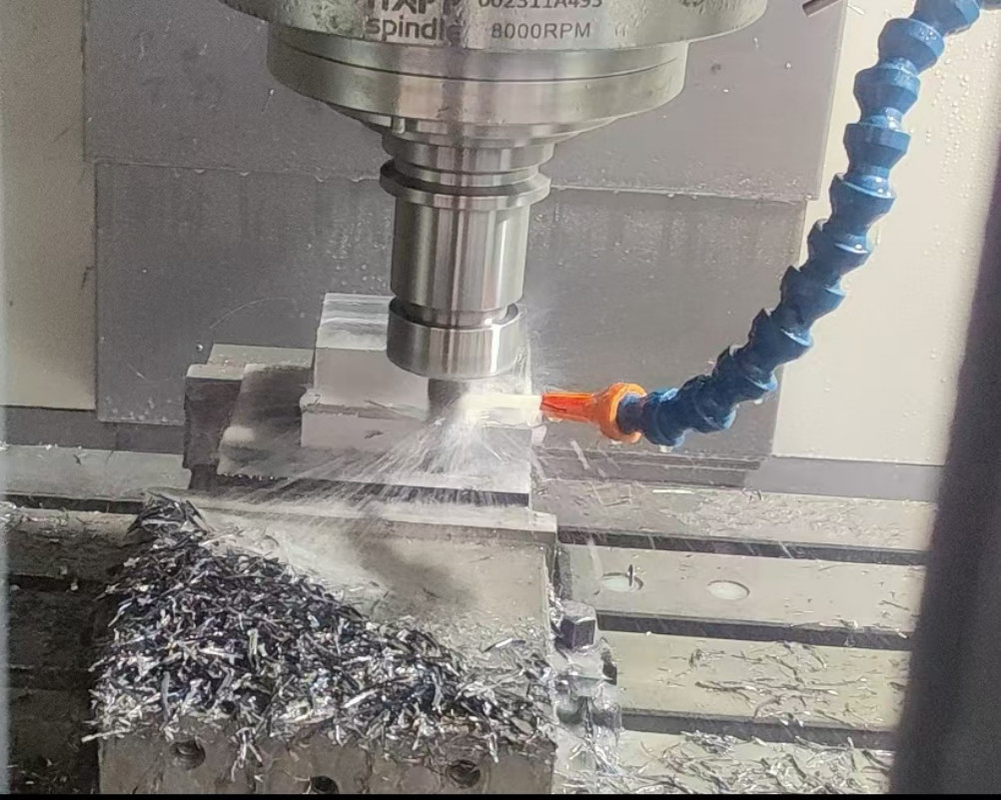

Fresatura della superficie laterale con una fresatrice da 16 mm
Centro di lavorazione verticale a 3 assi SV856L Syntec Controller Centro di lavorazione verticale conveniente 12
Parti di Mercedes-Benz
Centro di lavorazione verticale a 3 assi SV856L Syntec Controller Centro di lavorazione verticale conveniente 13
Tavolo rotondo quadrato
Centro di lavorazione verticale a 3 assi SV856L Syntec Controller Centro di lavorazione verticale conveniente 14
Parti a forma di ago

Parametri del prodotto:

Articolo
Unità
SV850L
SV856L
SV866L
Dimensione del tavolo (L×W)
mm
1000×500
1000×500
1000×500
Dimensione della fessura in T
mm
18x5x100
18x5x100
18x5x100
Percorso dell'asse X
mm
800
850
850
Percorso dell'asse Y
mm
500
550
550
Percorso dell'asse Z
mm
500
600(800)
600
Distanza dal naso dello spinello al tavolo
mm
100-600
100-700 ((900)
100-700
Distanza dal centro dello spinello alla superficie della rotaia guida
mm
580
620
635
Peso massimo del carico della tavola
kg
500
600
800
Velocità dello spinello
rpm
60-8000
60-8000
60-8000
Conico di fusione

BT1 commercio
BT1 commercio
BT1 commercio
Trascorso rapido X,Y,Z
m/min
36/36/24
48/48/36
48/48/36
Max.rate di alimentazione di taglio
mm/min
1-5000
1-5000
1-5000
Modalità del binario guida

Ferrovie lineari a tre assi / due ferrovie lineari e una ferrovia indurita
Ferrovie lineari a tre assi
(Sei cursori)
capacità di stoccaggio degli attrezzi

24T
24T
24T
cambio utensili

Tipo di disco
Tipo di disco
Tipo di disco
Diametro massimo dello strumento
mm
φ80 ((150)
φ80 ((150)
φ80 ((150)
Lunghezza massima dello strumento
mm
200
200
200
Peso massimo dello strumento
kg
8
8
8
Tempo di cambio utensile
S
2.3
2.3
2.3
Impostazione della precisione
mm
± 0.005
± 0.005
± 0.005
Precisione di ripristino
mm
± 0.003
± 0.003
± 0.003
Motore a fusione
kW
7.5/11.0
7.5/11.0
7.5/11.0
Pressione dell'aria
kg/cm2
6
6
6
Requisito di potenza
KVA
15
15
18
Peso della macchina
kg
4800
5200
5800
Dimensione della forma ((L×W×H)
mm
2400×2100×2350
2600×2200×2450
2600 × 2250 × 2450
Configurazione standard:
1,Coperchio protettivo completamente sigillato
2"Tappo rigido"
3"Dispositivo di lubrificazione automatica a tre assi"
4"Condizionamento dell'aria a temperatura costante"
5"Dispositivo di raffreddamento liquido di taglio"
6"Il sistema supportaTrasmissione a disco in U
7,LED luce di lavoro
8"Luce di avvertimento a tre colori"
9,Tre assi di scorrere protettivo retrattile
10Scatola degli attrezzi e viti di ancoraggio
11Manuale operativo
12Manuale di manutenzione
13Dispositivo di soffiatura dell'aria
Accessori opzionali:
1, giradischi CNC
2,Fuscile direttamente collegato
3"Rifrescamento con olio di fusione"
4"Scarica centrale dello spinello"
5"Convogliare il chip"

Il nostro servizio:

Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2. Oltre 100 controlli di processo di produzione
3Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna

Perché scegliere noi:
◆ Senso della qualità, le richieste dei clienti vengono prima di tutto
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
Di noi:
Centro di lavorazione verticale a 3 assi SV856L Syntec Controller Centro di lavorazione verticale conveniente 15
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha più di 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!
La nostra fabbrica:
Centro di lavorazione verticale a 3 assi SV856L Syntec Controller Centro di lavorazione verticale conveniente 16

FAQ:

D. Lei è una società commerciale o produttiva?

Siamo un'azienda di produzione.
Q2. Quali sono i principali prodotti della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.
Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.
D4: Quali sono i termini di garanzia?
Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
D6: Perché scegliere la vostra azienda?
I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.
D8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
