Name: Centro di lavorazione verticale a 3 assi ad alta rigidità SV850L CNC VMC Centro di fresatura verticale
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: SV850L
Availability: InStock

Casa > prodotti > Centro di lavorazione verticale di CNC >

Centro di lavorazione verticale a 3 assi ad alta rigidità SV850L CNC VMC Centro di fresatura verticale

Un centro di lavorazione verticale di 3 assi

Centro di lavorazione verticale ad alta rigidità

Centro di lavorazione verticale CNC VMC

Luogo di origine:

Cina

Marca:

Certificazione:

CE ISO

Numero di modello:

SV850L

Contattaci

Chiedi un preventivo

Centro di lavorazione verticale a 3 assi ad alta rigidità SV850L CNC VMC Centro di fresatura verticale

Dettagli del prodotto

Marca:

Tipo:

SV850L

Nome del prodotto:

Centro di lavorazione verticale

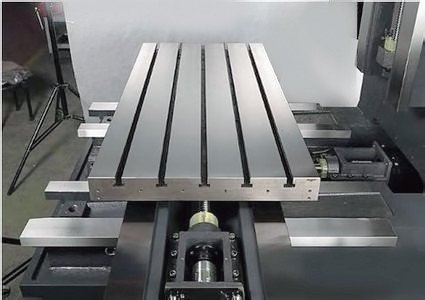

Dimensione del tavolo (L×W):

1000×500

Carico massimo sul tavolo:

500 kg

Viaggio dell'asse x:

800 mm

Y Asse Travel:

500 mm

Z Axis Travel:

500 mm

A.T.C.:

24 ATC con braccio robot

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

Negoziabile

Imballaggi particolari

Standard di imballaggio in legno per il trasporto marittimo

Tempi di consegna

30 giorni

Capacità di alimentazione

50 insiemi al mese

PRODOTTI RELATIVI

Video

SMTCL Heavy 3 Axis Vertical Machining Center VMC2100B 4 Axis CNC Vertical Milling Machine con giradischi

Ottieni il miglior prezzo

Video

SMTCL 10000rpm FANUC Centro di lavorazione verticale a 3 assi VMC850Q Macchina di fresatura CNC a 4 assi con giradischi

Ottieni il miglior prezzo

Video

SMTCL Prodotto più venduto FANUC 10000rpm VMC850Q-A Centro di lavorazione verticale a 4 assi con giradischi

Ottieni il miglior prezzo

Video

SMTCL Vertical Machining Center VMC 850Q Perforazione Tapping Fresatura Girare 4 Asse Fresatrice CNC

Ottieni il miglior prezzo

Contattaci

+8613916455787

sales@huidijd.com

86-021-61195255

Contatta ora

Descrizione del prodotto

Centro di lavorazione verticale a 3 assi ad alta rigidità SV850L CNC VMC Centro di fresatura verticale 0

Descrizione del prodotto:

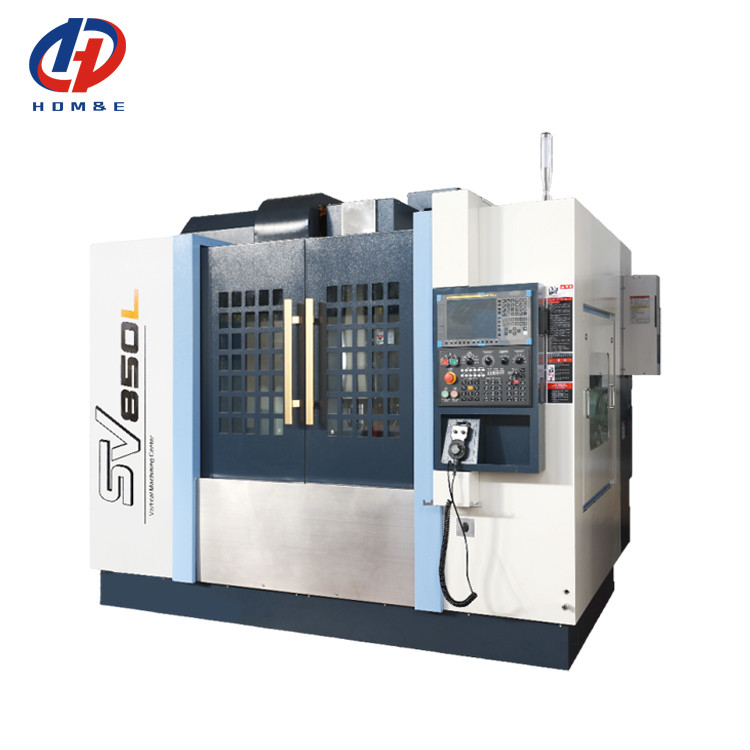

SV850L Centro di lavorazione verticale di alta efficienza di alta rigidità Centro di lavorazione conveniente

Utilizzato principalmente per la lavorazione di prodotti di fresatura, può completare parti complesse fresatura, perforazione, espansione, riaming, foraggio, toccatura e superficie tridimensionale bidimensionale, lavorazione accurata convecale,L'industria principale è costituita dalla produzione automobilistica, dalle comunicazioni elettroniche, da parti di precisione e dall'aeronautica e da altri settori.

Caratteristiche del prodotto:

1"Le principali parti di grandi dimensioni della macchina utensile: base, banco di lavoro, colonna, sella da letto, casella a fusione sono realizzate in sabbia di resina di alta qualità, ferro fuso di alta resistenza di alta qualità,con processo di trattamento termico perfetto per eliminare lo stress residuo, e la disposizione di una piastra di rinforzo sufficiente, per garantire che la macchina abbia sufficiente resistenza, rigidità e elevata stabilità;

2"Utilizzando la rotaia di guida lineare di Taiwan originale per lavori pesanti, forte rigidità, buona precisione dinamica;

3Trasmissione a tre assi con doppia vite a sfera di Taiwan, struttura compatta, movimento liscio, alta precisione:

4"L'elevata rigidità del fusibile di Taiwan, grazie alla lubrificazione con grasso, permette al cuscinetto del fusibile di ottenere una lubrificazione costante e affidabile;

5La base adotta una grande struttura di vassoio idraulico di colata, buone prestazioni impermeabili.

Dettagli del prodotto:

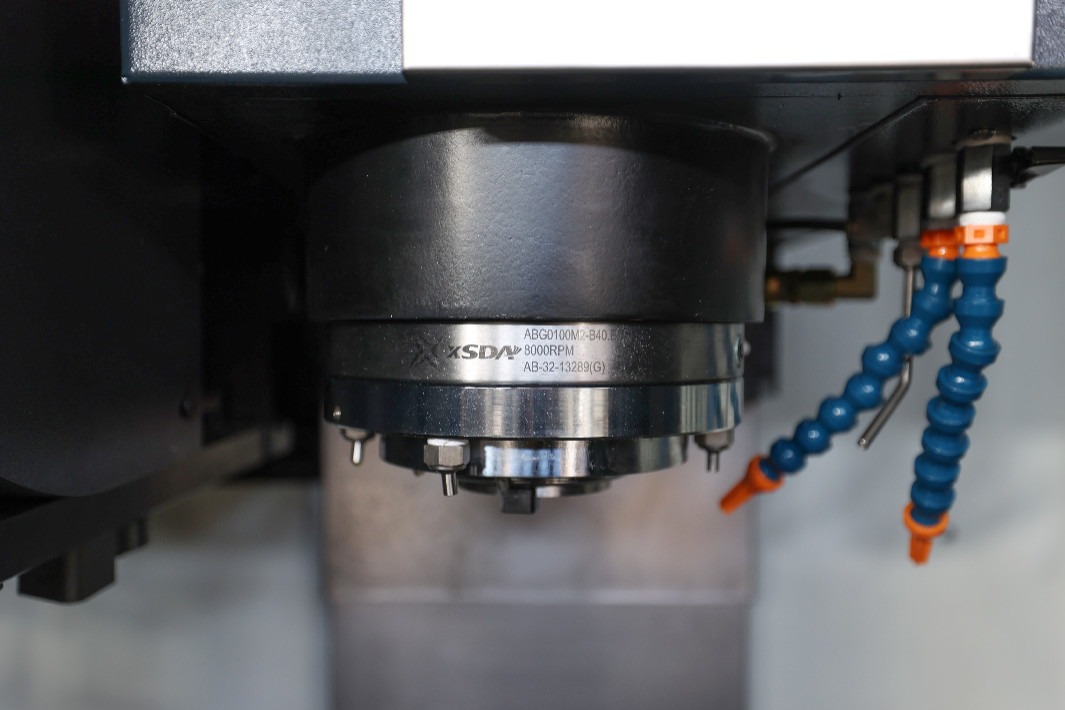

Spindle ad alta precisione

1, cuscinetto NSK ad alta precisione, ad alta precisione, per garantire la precisione di lavorazione;

2, interni ed esterni
le specifiche del ciclo di raffreddamento;

3, progettazione del labirinto avanti e indietro;

4, alta tensione quattro artigli;

5, funzione di protezione della tenda d'aria

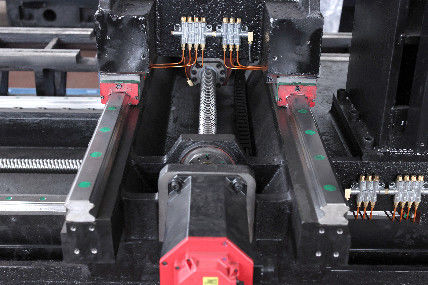

TVattone/guida a tre assi

1, utilizzando una vite a sfera di precisione di Taiwan, di alta precisione, lunga durata di vita;

2, l'uso di guida lineare di precisione Taiwan, attrito statico e statico, elevata sensibilità, alta velocità senza vibrazioni, bassa velocità senza strisciamento, alta precisione di posizionamento

3, corrispondente all'olio di precisione per garantire l'effetto di lubrificazione del meccanismo di alimentazione assiale

Colonna della macchina

1. l'uso di una struttura di osso di aringhe, taglio liscio;

2. progettazione del supporto orizzontale della libreria del coltello per garantire una ragionevole rigidità e rafforzamento;

3. assicurare che la precisione di lavorazione della macchina utensile sia stabile e durevole.

Letti di macchine utensili

1. il letto è realizzato in ghisa di alta qualità, trattamento di invecchiamento artificiale, elimina lo stress, inibisce efficacemente la forza di taglio causata da deformazione e vibrazione della macchina;

2. la disposizione è ragionevole, il rinforzo adotta la struttura di campo, la macchina utensile ha una forte rigidità;

Sistema di propulsione

1. L'alimentazione a tre assi adotta un servo controllo avanzato;

2. trasmissione meccanica con trasmissione diretta;

3. componenti di trasmissione accoppiamento di precisione facoltativo, resistenza all'estrusione, aumento della temperatura

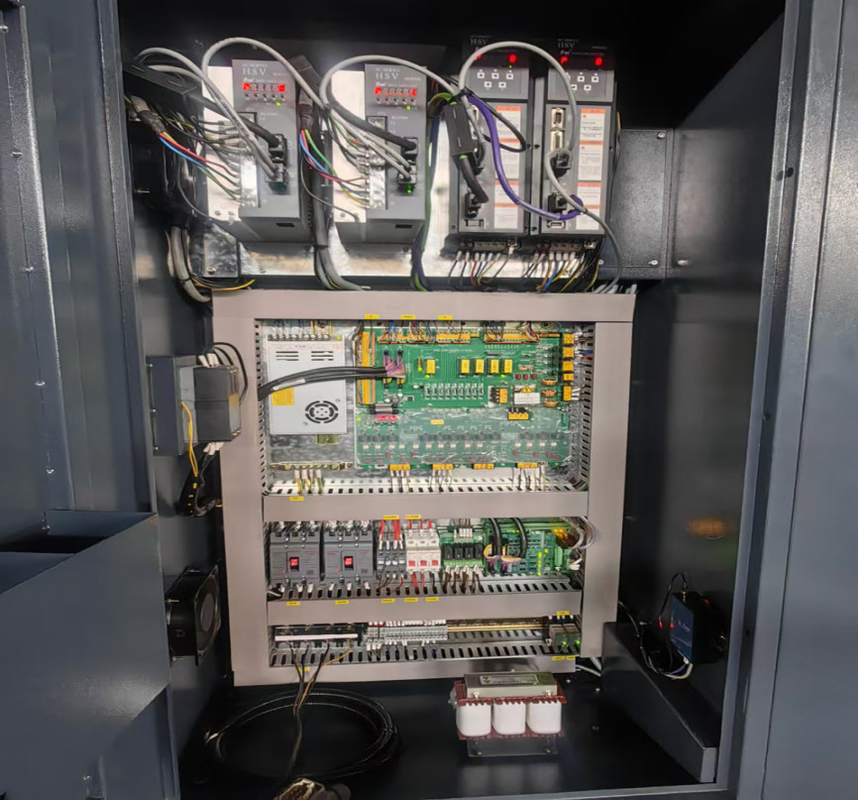

Progettazione elettrica standard

1.La progettazione elettrica della macchina utensile soddisfa le norme elettriche

2.il circuito di alimentazione sicuro, c'è sovracorrente, corto circuito di protezione, le azioni relative alla macchina utensile hanno il corrispondente interlock, per proteggere le attrezzature e il corpo umano

3.il sistema elettrico ha una funzione di autodiagnosi, il personale operativo e di manutenzione può osservare in qualsiasi momento lo stato di funzionamento di ciascuna parte della macchina utensile secondo il display

4.la configurazione standard dell'armadio elettrico adotta una struttura completamente chiusa ed è dotata di un ventilatore assiale, al fine di raggiungere lo scopo di polvere e raffreddamento,e riservare un certo spazio nel cabinet elettrico per facilitare l'espansione delle funzioni

5- la macchina utensile con trasformatore, può essere alimentata solo da alimentazione esterna trifase (380 V) a quattro fili (compreso il filo di terra).

Protezione esterna standard

1, sistema pneumatico, pneumatico gemello può filtrare le impurità e l'umidità nella fonte d'aria, prevenire danni da gas impuri e la corrosione delle parti della macchina.Il gruppo di valvole solenoide è controllato dal programma PLC per garantire che lo strumento di allentamento dello spinello, il centro del fusibile soffiando, lo strumento di fissaggio del fusibile e altre azioni possono essere completate rapidamente e con precisione.

2, protezione delle macchine utensili, macchine utensili con norme di sicurezza della stanza di protezione, non solo per evitare schizzi di liquido di raffreddamento, ma anche per garantire un funzionamento sicuro, aspetto piacevole.Ogni rotaia guida della macchina utensile ha un coperchio protettivo per impedire a trucioli e liquido di raffreddamento di entrare all'interno della macchina utensile, in modo che la rotaia guida e la vite a sfera siano protette da usura e corrosione.

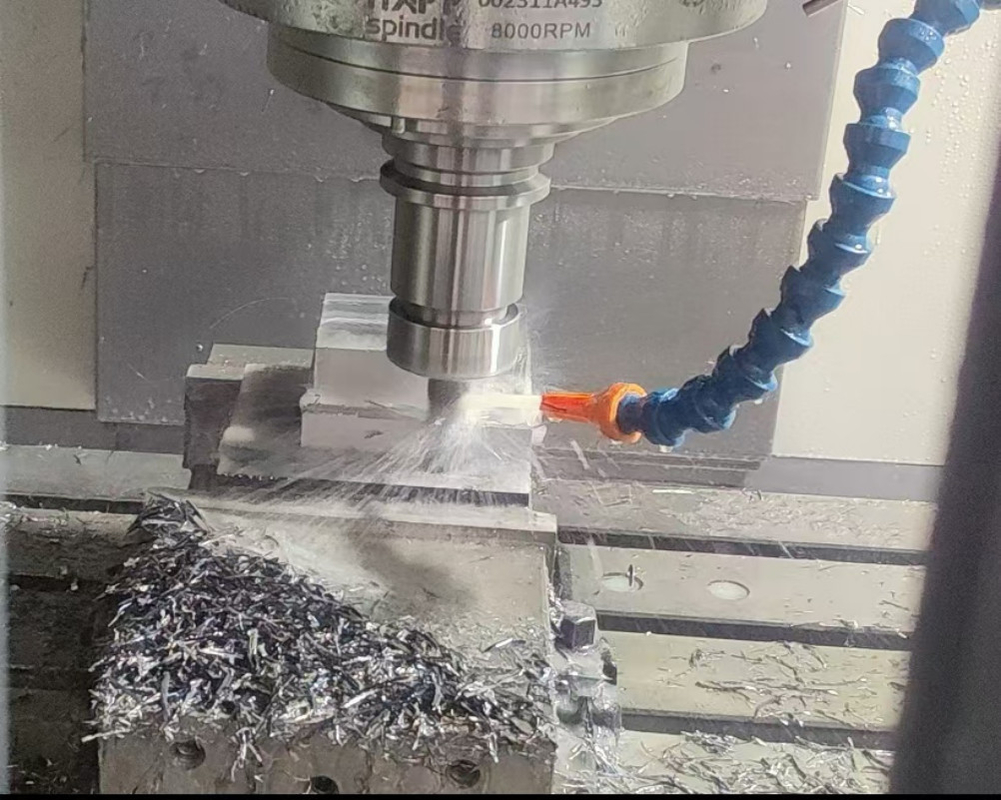

Applicazione industriale:

Sfruttamento per M2

Colpisce la piastra di acciaio M20

Perforazione di fori con una trivella 50 U

Fresatura della superficie laterale con una fresatrice da 16 mm

Parti di Mercedes-Benz

Tavolo rotondo quadrato

Parti a forma di ago

Parametri del prodotto:

Articolo	Unità	SV850L
Dimensione del tavolo (L×W)	mm	1000×500
Dimensione della fessura in T	mm	18x5x100
Percorso dell'asse X	mm	800
Percorso dell'asse Y	mm	500
Percorso dell'asse Z	mm	500
Distanza dal naso dello spinello a tabella	mm	100-600
Distanza dal centro dello spinello alla superficie della rotaia guida	mm	580
Peso massimo del carico della tavola	kg	500
Velocità dello spinello	rpm	60-8000
Conico di fusione		BT1 commercio
Trascorso rapido X,Y,Z	m/min	36/36/24
Max.rate di alimentazione di taglio	mm/min	1-5000
Modalità del binario guida		Ferrovie lineari a tre assi / due ferrovie lineari e una ferrovia indurita
capacità di stoccaggio degli attrezzi		24T
cambio utensili		Tipo di disco
Diametro massimo dello strumento	mm	φ80 ((150)
Lunghezza massima dello strumento	mm	200
Peso massimo dello strumento	kg	8
Tempo di cambio utensile	S	2.3
Impostazione della precisione	mm	± 0.005
Precisione di ripristino	mm	± 0.003
Motore a fusione	kW	7.5/11.0
Pressione dell'aria	kg/cm2	6
Requisito di potenza	KVA	15
Peso della macchina	kg	4800
Dimensione della forma ((L×W×H)	mm	2400×2100×2350
Configurazione standard: 1,Coperchio protettivo completamente sigillato 2"Tappo rigido" 3"Dispositivo di lubrificazione automatica a tre assi" 4"Condizionamento dell'aria a temperatura costante" 5"Dispositivo di raffreddamento liquido di taglio" 6"Il sistema supportaTrasmissione a disco in U 7,LED luce di lavoro 8"Luce di avvertimento a tre colori" 9,Tre assi di scorrere protettivo retrattile 10Scatola degli attrezzi e viti di ancoraggio 11Manuale operativo 12Manuale di manutenzione 13Dispositivo di soffiatura dell'aria		Accessori opzionali: 1, giradischi CNC 2,Fuscile direttamente collegato 3"Rifrescamento con olio di fusione" 4"Scarica centrale dello spinello" 5"Convogliare il chip"

Il nostro servizio:

Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna

Perché scegliere noi:

◆ Senso della qualità, le richieste dei clienti vengono prima di tutto
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione

Di noi:

Centro di lavorazione verticale a 3 assi ad alta rigidità SV850L CNC VMC Centro di fresatura verticale 1

Benvenuti a visitarci!

Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.

La nostra fabbrica ha più di 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!

La nostra fabbrica:

FAQ:

D. Lei è una società commerciale o produttiva?

Siamo un'azienda di produzione.

Q2. Quali sono i principali prodotti della vostra azienda?

Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.

Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?

Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.

D4: Quali sono i termini di garanzia?

Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.

Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente

D6: Perché scegliere la vostra azienda?

I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.

Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?

Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.

D8: Quali sono i termini di pagamento?

T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
