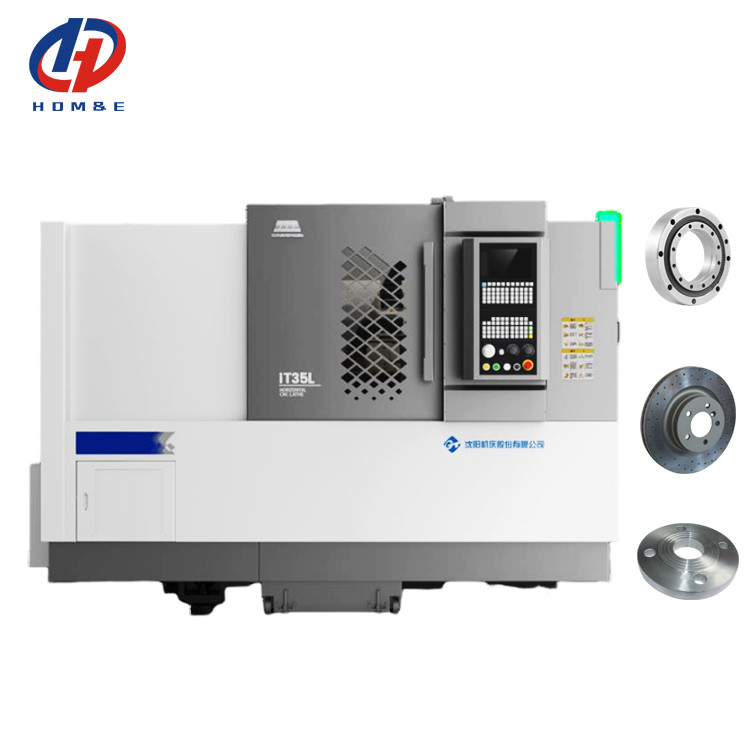

Tornio CNC IT35L Max Swing Over Bed 580mm THK Guida lineare Servo Torretta Cornice orizzontale inclinata Torno CNC
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | iT35L |
|---|---|---|---|
| CNC o no: | CNC | Parola chiave: | Tornio inclinato di CNC del letto |
| Velocità massima del mandrino (rpm): | 4 000 giri/h | Diametro di rotazione massimo: | Φ360 |
| Lunghezza massima di rotazione: | 500 | Swing massimo sul letto: | Φ580 |
| Max swing over slide: | Φ330 | Viaggio (asse X): | 200 |
| Viaggio (asse Z): | 510 | ||
| Evidenziare |
Tornio inclinato orizzontale di CNC del letto,Massima oscillazione sul letto 580 mm,Guida lineare THK |
||
Descrizione del prodotto
Descrizione del prodotto:
Tornio CNC IT35L Max Swing Over Bed 580mm THK Guida lineare Servo Torretta Cornice orizzontale inclinata Torno CNC
IT35L è un tornio CNC ad alte prestazioni che adotta concetti di progettazione e processi di produzione avanzati e ha un'eccellente stabilità e precisione.La struttura del corpo della macchina è solida e può resistere efficacemente alle vibrazioni durante il processo di lavorazione per garantire la qualità della lavorazione. dotato di un sistema di fusione di alta precisione con un ampio intervallo di velocità per soddisfare le diverse esigenze di lavorazione.garantire la conservazione della precisione a lungo termine della macchina utensile. IT35L dispone di un efficiente sistema automatico di cambio utensili, che riduce notevolmente il tempo di lavorazione ausiliario e migliora l'efficienza della produzione.ha un'interfaccia amichevoleQuesta macchina utensile è adatta per la lavorazione di vari materiali come acciaio, ferro, rame, alluminio, ecc.Se si tratta di una produzione singola in piccoli lotti o di una produzione in serieShenyang Machine Tool IT35L è diventata una scelta ideale per molte imprese con la sua qualità affidabile, capacità di elaborazione efficiente,e buone prestazioni in termini di costi.
Caratteristiche del prodotto:
1,Alta rigidità
* Analisi degli elementi finiti per ottimizzare l'intera struttura della macchina

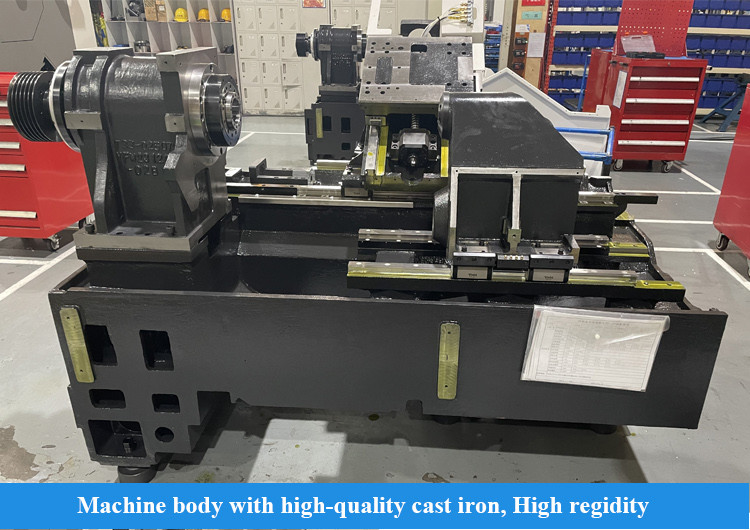

* Il letto è realizzato in materiali di alta qualità con una disposizione di barre ragionevole
* Configurazione di grande span, spindle di grande coppia, miglioramento della rigidità di taglio
* Processo di raschiatura di precisione, miglioramento della rigidità del collegamento
|
Articolo
|
Unità
|
Specificità
|
|||
|
IT35
|
IT35L
|
IT50
|
|||
|
Diametro di rotazione massimo
|
mm
|
Φ360
|
Φ360
|
Φ500
|
|
|
Lunghezza massima di rotazione
|
mm
|
350
|
500
|
500
|
|
|
Swing massimo sul letto
|
mm
|
Φ580
|
Φ580
|
Φ580
|
|
|
Max swing over slide
|
mm
|
Φ360
|
Φ330
|
Φ320
|
|
|
Fusoliera
|
naso a fusione
|
|
A2-6
|
A2-6
|
A2-8
|
|
Dia del cuscinetto anteriore.
|
mm
|
100
|
100
|
120
|
|
|
Conico del fusibile e dimensione del foro
|
|
1:20"Φ70
|
1:20"Φ70
|
1:20"Φ90
|
|
|
dis.di buco di fusione
|
mm
|
Φ65
|
Φ65
|
Φ80
|
|
|
Max. di bar.
|
mm
|
Φ50
|
Φ50
|
Φ65
|
|
|
Dimensione del collettore
|
centimetro
|
8
|
8
|
10
|
|
|
velocità del mandrino
|
r/min
|
4000
|
4000
|
3500
|
|
|
coppia nominale dello spinello
|
Nm
|
158 ((666 r/min)
|
158 ((666 r/min)
|
243 ((588r/min)
|
|
|
coppia massima del mandrino
|
Nm
|
215 ((666 r/min)
|
215 ((666 r/min)
|
300 ((588 r/min)
|
|
|
potenza massima del motore continua/30 min
|
kW
|
Il Signore, 15/11
|
Il Signore, 15/11
|
15/18.5
|
|
|
Nutrimento
|
Traversata rapida X/Z
|
m/min
|
30
|
30
|
24
|
|
percorrenza dell'asse x
|
mm
|
200
|
200
|
260
|
|
|
percorrenza dell'asse z
|
mm
|
350
|
510
|
505
|
|
|

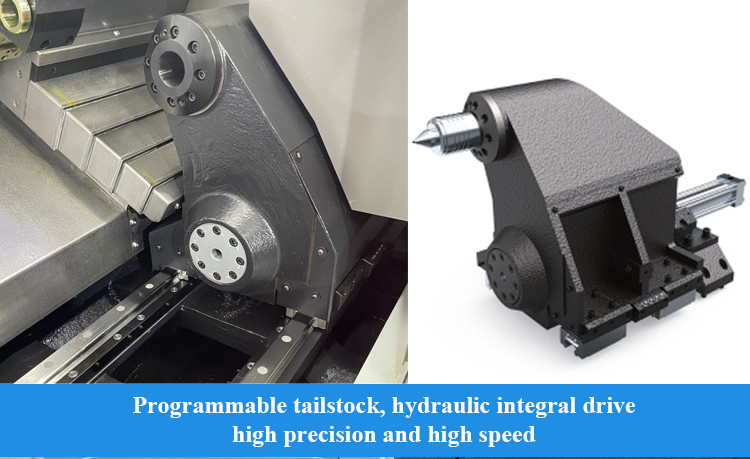

Fabbricazione
|
viaggi di stagno
|
mm
|
- No
|
400
|
400
|
|
Conicità della coda
|
morse
|
- No
|
MT-5
|
MT-5
|
|
|
Torretta
|
tipo di torretta
|
|
Torretta servo orizzontale a 8 stazioni
|
Torretta servo orizzontale a 8 stazioni
|
Torretta servo orizzontale a 8 stazioni
|
|
altezza centrale
|
mm
|
80
|
80
|
100
|
|
|
posizionamento rotativo
|
Seg.
|
± 16
|
± 16
|
± 16
|
|
|
Altri
|
peso
|
kg
|
3300
|
3600
|
3700
|
|
dimensioni globali ((L*W*H)
|
mm
|
2330×1675×1760
|
2550 × 1675 × 1760
|
2550×1675×1820
|
|
|
Configurazione standard:

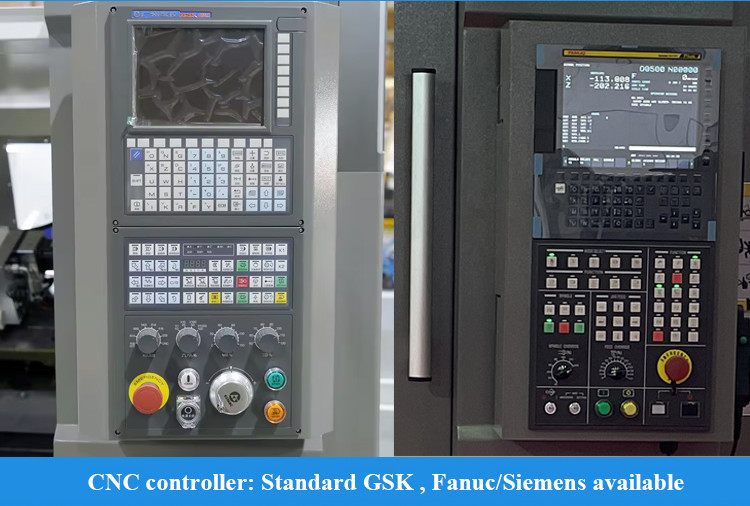

1Controller GSK988TA

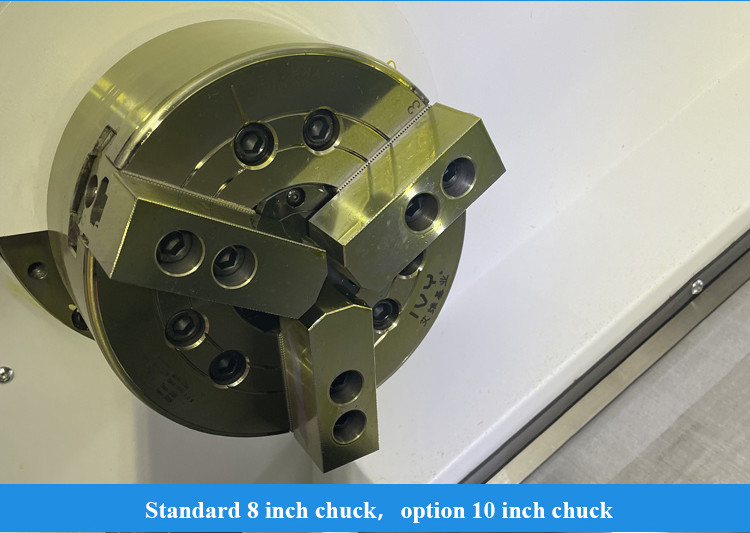

2"Solide cilindro e cilindro di marca cinese" 3,8 posizioni torretta 4Stazione idraulica di marca cinese 5- La scatola dei chip. |
Configurazione selettiva:
1"Convogliatore laterale"
2Convogliatore posteriore 3Chuck speciale. 4"Cilindro speciale" 5Torretta speciale. |
Il nostro servizio:
Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
FAQ:
D. Lei è una società commerciale o produttiva?
a partire dalla data della polizza di carico della macchina.
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
