Luogo di origine:
Cina
Marca:
SMTCL
Certificazione:
CE ISO certification
Numero di modello:
it50
Video
Video
Video
Video
Descrizione del prodotto:
IT50 è una macchina utensile con prestazioni eccellenti, ha una struttura di corpo solida e può mantenere la stabilità durante l'elaborazione ad alto carico per garantire la precisione dell'elaborazione.L'IT50 è dotato di un avanzato sistema di controllo numerico, che è facile da usare e ha un elevato grado di intelligenza.
Caratteristiche del prodotto:
1,Alta rigidità
* Analisi degli elementi finiti per ottimizzare l'intera struttura della macchina

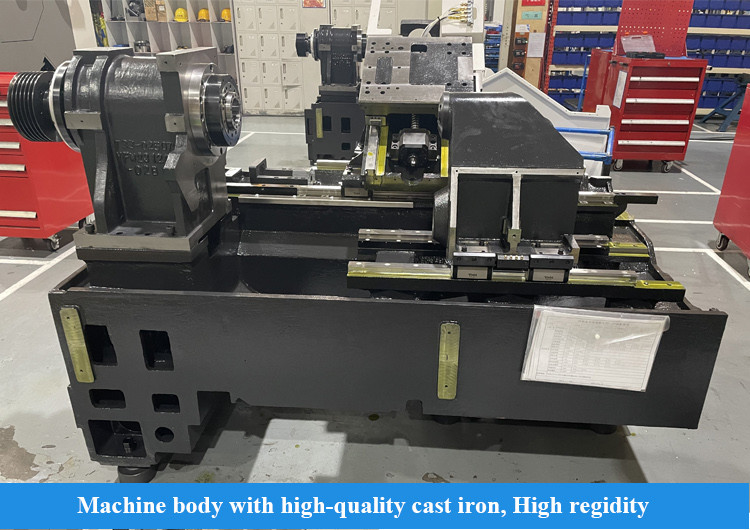

* Il letto è realizzato in materiali di alta qualità con una disposizione di barre ragionevole

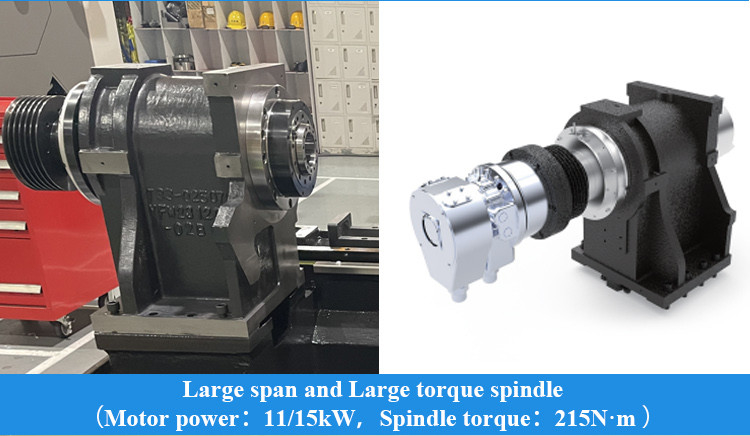

* Configurazione di grande span, spindle di grande coppia, miglioramento della rigidità di taglio
* Processo di raschiatura di precisione, miglioramento della rigidità del collegamento
|
Articolo
|
Unità
|
Specificità
|
|||
|
IT35
|
IT35L
|
IT50
|
|||
|
Diametro di rotazione massimo
|
mm
|
Φ360
|
Φ360
|
Φ500
|
|
|
Lunghezza massima di rotazione
|
mm
|
350
|
500
|
500
|
|
|
Swing massimo sul letto
|
mm
|
Φ580
|
Φ580
|
Φ580
|
|
|
Max swing over slide
|
mm
|
Φ360
|
Φ330
|
Φ320
|
|
|
Fusoliera
|
naso a fusione
|
|
A2-6
|
A2-6
|
A2-8
|
|
Dia del cuscinetto anteriore.
|
mm
|
100
|
100
|
120
|
|
|
Conico del fusibile e dimensione del foro
|
|
1:20"Φ70
|
1:20"Φ70
|
1:20"Φ90
|
|
|
dis.di buco di fusione
|
mm
|
Φ65
|
Φ65
|
Φ80
|
|
|
Max. di bar.
|
mm
|
Φ50
|
Φ50
|
Φ65
|
|
|

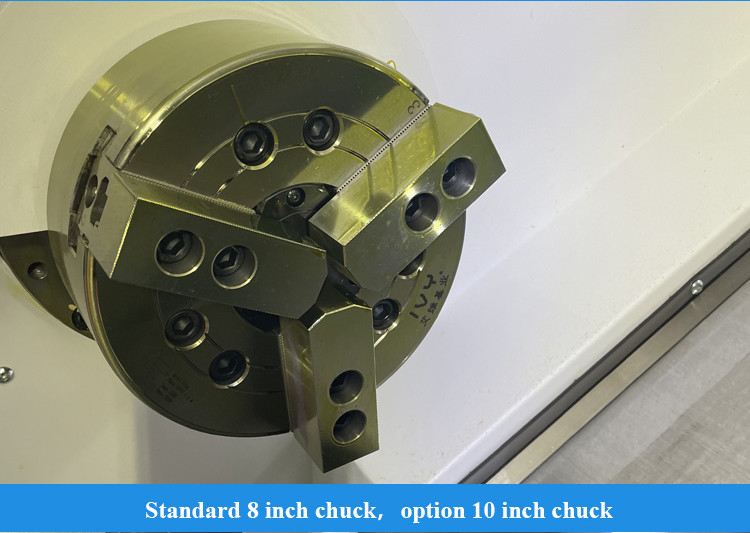

Dimensione del collettore
|
centimetro
|
8
|
8
|
10
|
|
|
velocità del mandrino
|
r/min
|
4000
|
4000
|
3500
|
|
|
coppia nominale dello spinello
|
Nm
|
158 ((666 r/min)
|
158 ((666 r/min)
|
243 ((588r/min)
|
|
|
coppia massima del mandrino
|
Nm
|
215 ((666 r/min)
|
215 ((666 r/min)
|
300 ((588 r/min)
|
|
|
potenza massima del motore continua/30 min
|
kW
|
Il Signore, 15/11
|
Il Signore, 15/11
|
15/18.5
|
|
|
Nutrimento
|
Traversata rapida X/Z
|
m/min
|
30
|
30
|
24
|
|
percorrenza dell'asse x
|
mm
|
200
|
200
|
260
|
|
|
percorrenza dell'asse z
|
mm
|
350
|
510
|
505
|
|
|

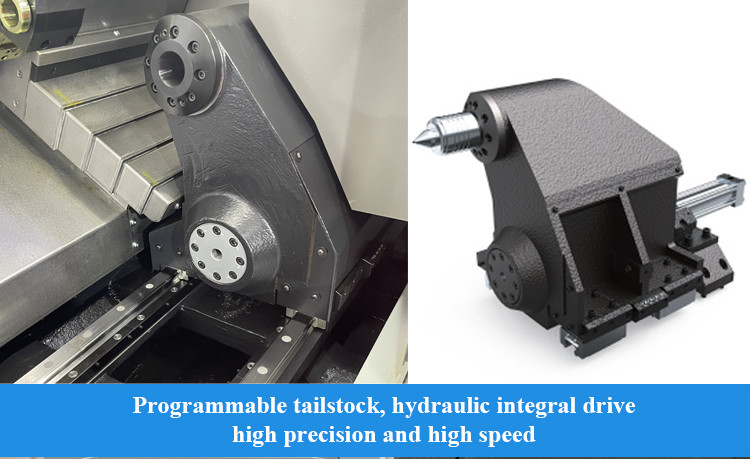

Fabbricazione
|
viaggi di stagno
|
mm
|
- No
|
400
|
400
|
|
Conicità della coda
|
morse
|
- No
|
MT-5
|
MT-5
|
|
|
Torretta
|
tipo di torretta
|
|
Torretta servo orizzontale a 8 stazioni
|
Torretta servo orizzontale a 8 stazioni
|
Torretta servo orizzontale a 8 stazioni
|
|
altezza centrale
|
mm
|
80
|
80
|
100
|
|
|
posizionamento rotativo
|
Seg.
|
± 16
|
± 16
|
± 16
|
|
|
Altri
|
peso
|
kg
|
3300
|
3600
|
3700
|
|
dimensioni globali ((L*W*H)
|
mm
|
2330×1675×1760
|
2550 × 1675 × 1760
|
2550×1675×1820
|
|
|
Configurazione standard:

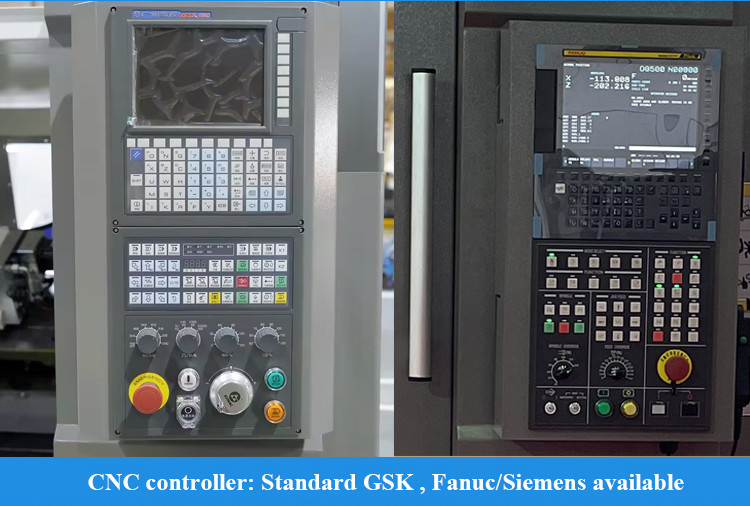

1Controller GSK988TA

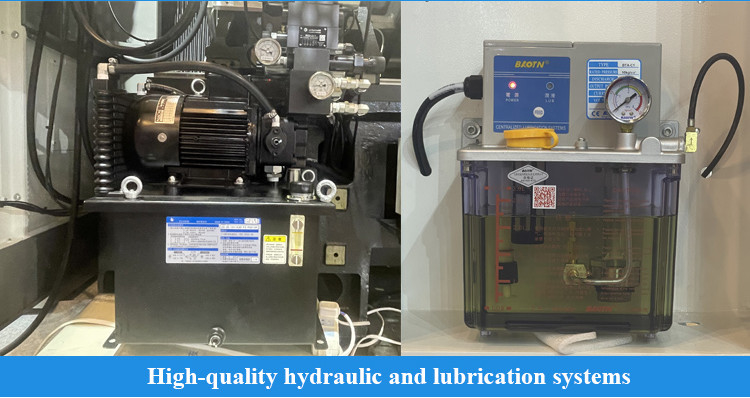

2"Solide cilindro e cilindro di marca cinese" 3,8 posizioni torretta 4Stazione idraulica di marca cinese 5- La scatola dei chip. |
Configurazione selettiva:
1"Convogliatore laterale"
2Convogliatore posteriore 3Chuck speciale. 4"Cilindro speciale" 5Torretta speciale. |
Il nostro servizio:
Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna
