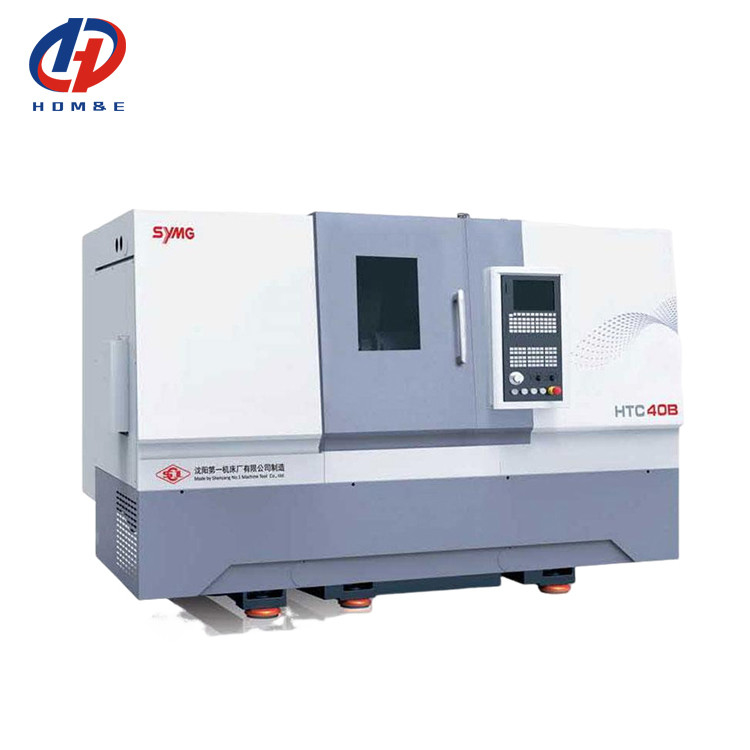

FANUC Torno CNC ad alta rigidità ad alta coppia HTC40B 45 gradi a letto inclinato integrale Torno CNC per metallo
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | HTC40B |
|---|---|---|---|
| Parola chiave: | Tornio inclinato di CNC del letto | Lunghezza massima di rotazione: | 970 |
| Diametro di rotazione massimo: | Φ400 | Swing massimo sul letto: | Φ600 |
| Max swing over slide: | Φ350 | Velocità massima del mandrino (rpm): | 4 000 giri/h |
| Viaggio (asse X): | 200 | Viaggio (asse Z): | 1050 |
| Evidenziare |
Tornio di CNC del metallo,Torno CNC a 45 gradi,Torno CNC ad alta rigidità |
||
Descrizione del prodotto
Descrizione del prodotto:
Caratteristiche del prodotto:
1,Alta rigidità
La rigidità è aumentata del 50% grazie all'ampliamento del cuscinetto, all'aumento della lunghezza del mandrino, alla riduzione del rilievo della puleggia e alla nuova struttura di coda scorrevole.

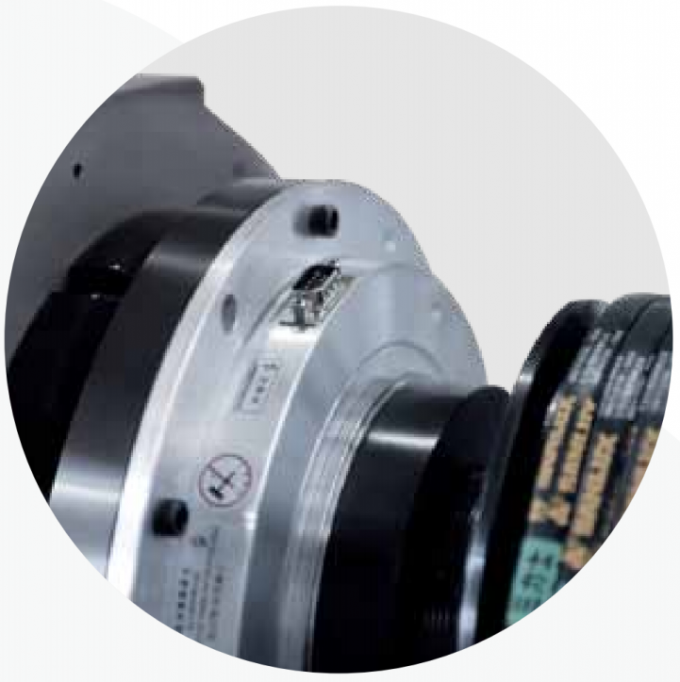

Spindle integrato ad alta rigidità

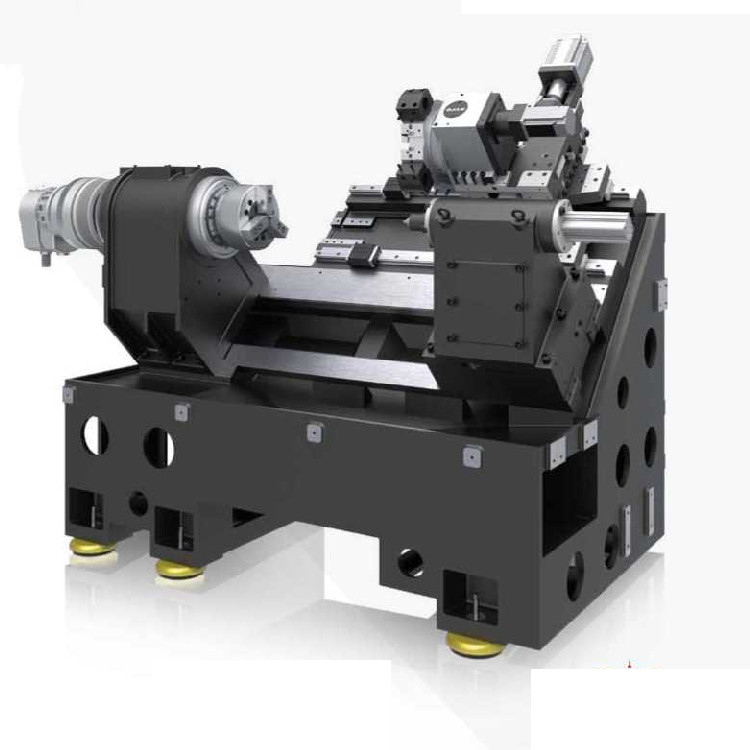

Corpo complessivo della macchina utensile per inclinazione
Fusoliera della rotaia

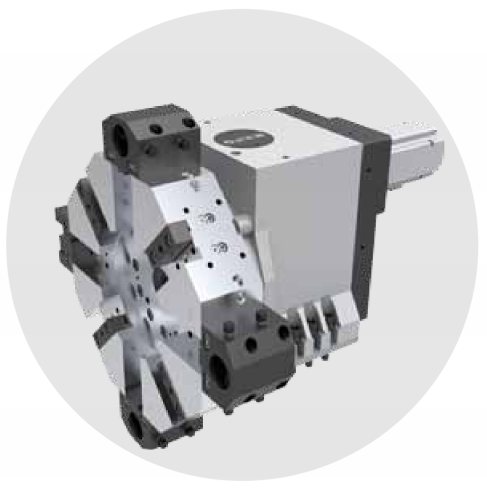

Servizio utensile
Alimentazione a 2 assi
Codificatore a fusione integrato

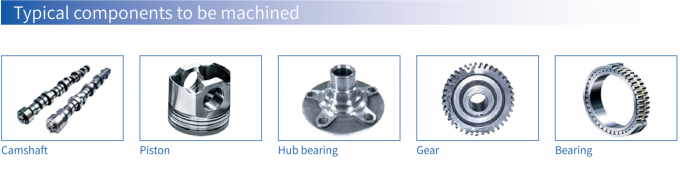

Applicazione industriale:
1Cage a sfera esterna, gabbia a sfera interna, albero del rotore, alloggiamento differenziale,
Parametri del prodotto:
|
Articolo 2
|
Unità
|
HTC40B/500
|
HTC40B/1000
|
|
Diametro massimo dell'altalena sopra il letto
|
mm
|
Φ600
|
Φ560
|
|
Lunghezza massima di taglio
|
mm
|
500
|
970
|
|
Diametro di taglio massimo
|
mm
|
Φ400
|
Φ360
|
|
Diametro massimo dell'oscillazione sullo scivolo
|
mm
|
Φ320
|
Φ350
|
|
Naso a fusione
|
mm
|
A2-8
|
A2-8
|
|
Diametro del foro dello spinello
|
mm
|
Φ80
|
Φ80
|
|
Diametro della barra massima
|
mm
|
Φ65
|
Φ65
|
|
Intervallo di velocità dello spinello
|
r/min
|
50-3500
|
50-4000
|
|
Torsione massima di uscita dello spinello
|
Nm
|
245
|
177
|
|
Motore principale
|
KW
|
La nostra vita, 15/11
|
La nostra vita, 15/11
|
|

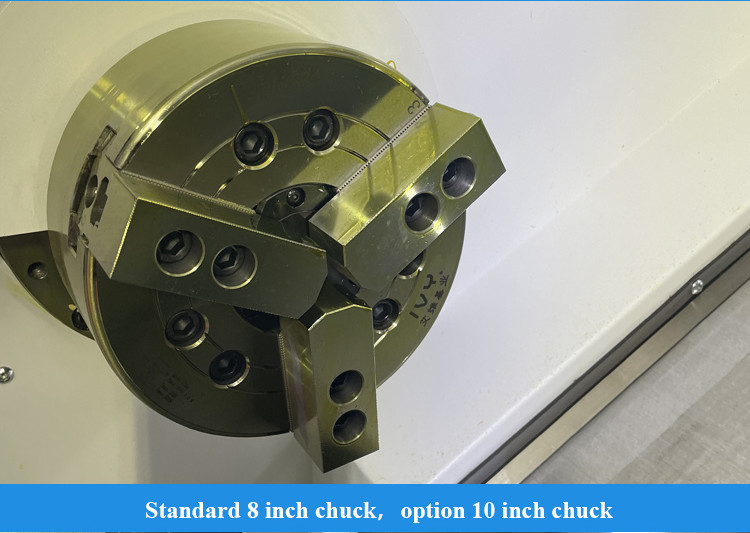

Diametro della spina
|
centimetro
|
10'
|
8'
|
|
Velocità di movimento veloce sull'asse X
|
m/min
|
30
|
30
|
|
Velocità di movimento veloce dell'asse Z
|
m/min
|
30
|
30
|
|
Viaggio sull'asse X
|
mm
|
200
|
200
|
|
Viaggio sull'asse Z
|
mm
|
550
|
1050
|
|
colpo di stomaco
|
mm
|
100
|
100
|
|
Fuso di coda conico
|
Altri prodotti
|
5#
|
4#
|
|
Modulo standard per il possessore di utensili
|
mm
|
Stazione orizzontale 8
|
Stazione orizzontale 8
|
|
Coltello esterno
|
mm
|
25×25
|
25×25
|
|
Diametro della barra
|
mm
|
Φ40/Φ32/Φ25/Φ20
|
Φ40/Φ32/Φ25/Φ20
|
|
Capacità di peso (tipo di disco)
|
kg
|
200
|
200
|
|
Capacità di peso (parti dell'albero)
|
kg
|
500
|
500
|
|
Peso della macchina
|
kg
|
4200
|
4650
|
|
Aspetto della macchina utensile
|
mm
|
2700 × 1900 × 2100
|
3570×1860×1850
|
Il nostro servizio:
Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
FAQ:
D. Lei è una società commerciale o produttiva?
a partire dalla data della polizza di carico della macchina.
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
