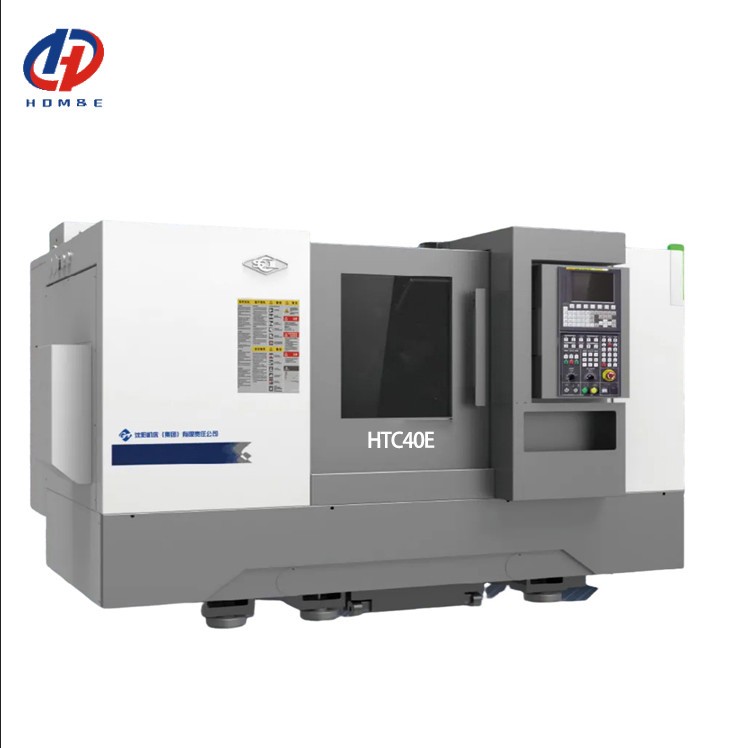

Torno CNC HTC40E Torno CNC orizzontale ad alta precisione a 30 gradi

Torno CNC HTC40E Torno CNC orizzontale ad alta precisione a 30 gradi

Tornitore CNC HTC40E

Torno CNC orizzontale ad alta precisione

30 gradi di letto inclinato CNC tornio

Luogo di origine:

Cina

Marca:

SMTCL

Certificazione:

CE ISO certification

Numero di modello:

HTC40E

Contattaci
Chiedi un preventivo
Dettagli del prodotto
Marca:
SMTCL
Numero di modello:
HTC40E
Parola chiave:
Tornio inclinato di CNC del letto
Lunghezza massima di rotazione:
500
Diametro di rotazione massimo:
Φ360
Swing massimo sul letto:
Φ500
Max swing over slide:
Φ320
Velocità massima del mandrino (rpm):
4500 r.p.m
Viaggio (asse X):
200
Viaggio (asse Z):
550
Termini di pagamento e di spedizione
Quantità di ordine minimo
1
Imballaggi particolari
Cassa di legno, baule di latta, altro imballaggio per la navigazione.
Tempi di consegna
45-60 giorni
Termini di pagamento
T/T, L/C, Western Union
Capacità di alimentazione
50 serie al mese
Descrizione del prodotto

Torno CNC HTC40E Torno CNC orizzontale ad alta precisione a 30 gradi 0

Descrizione del prodotto:

Torno CNC HTC40E Torno CNC orizzontale ad alta precisione a 30 gradi
Alto rapporto costi-prestazioni, potenza di rifornimento della rotaia scorrevole, "alta", "grande", "accesa", dalla forza intrinseca.sedile posteriore della rotaia guida. Il tornio CNC orizzontale HTC 40E è adatto per la lavorazione di tutti i tipi di parti di albero e disco, soddisfacendo efficacemente le esigenze di lavorazione di gabbia da calcio, mandrel dell'automobile, albero del motore,di larghezza superiore a 50 mm.

Caratteristiche del prodotto:

1,Alta rigidità

La rigidità è aumentata del 50% grazie all'ampliamento del cuscinetto, all'aumento della lunghezza del mandrino, alla riduzione della pendenza della puleggia e alla nuova struttura di coda scorrevole.

2Basso tasso di malfunzionamento
La macchina utensile adotta una progettazione modulare per migliorare la stabilità complessiva e riduce il tasso di malfunzionamento del 55% rispetto all'ultima generazione di prodotti.
3"Perdite basse"
Una progettazione orientata all'uomo e una disposizione ragionevole riducono del 11% i tassi di perdita di attrezzi (tagliatrici), prodotti petroliferi e consumo di elettricità.
Dettagli del prodotto:

Spindle a manica completa.
The product features single-spindle headstock, adopts overallspindle unit, reduces power lossof mechanical transmission, andfeatures fast and stable startup, low temperature rise, low temperature rise, low temperature rise, low temperature rise, low temperature rise, and low power lossof mechanical transmission.Deformazione termica ridotta e alta precisione.

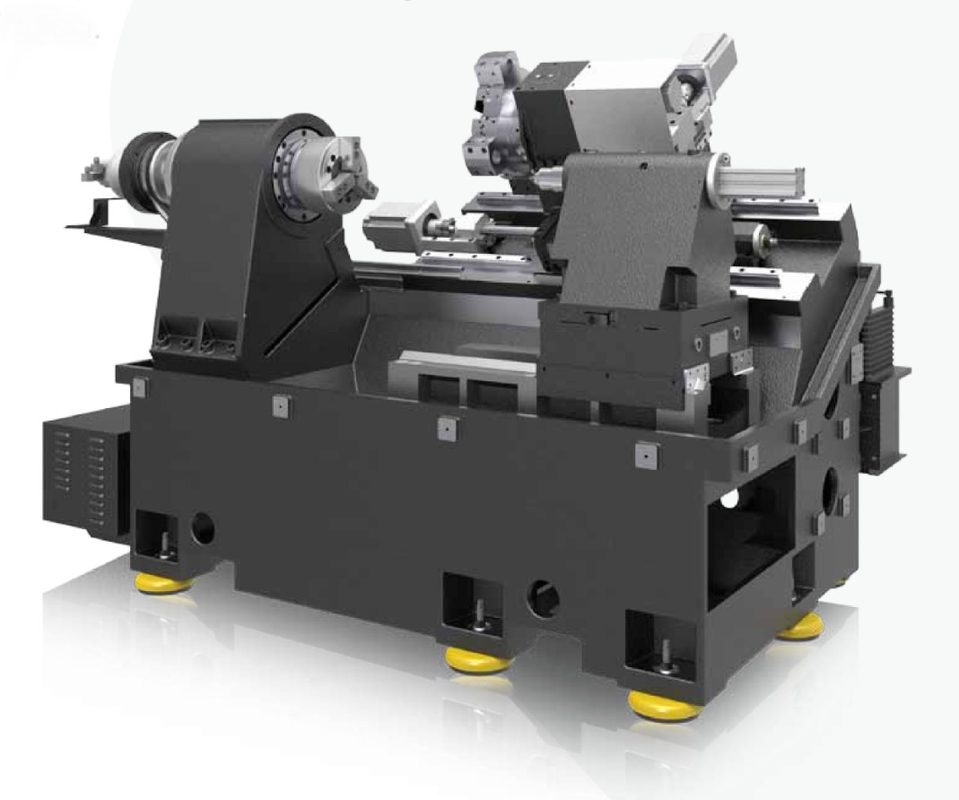

Overall tilting machine tool bed
HTC40E adopts integral bed of 30° angle of obliquity,so that force bearing ismore stable during cuttingoperation. Bed materialadopts high density castiron, che è un materiale di alta densità.e features highstrength e good shockabsorption.


Servo tool postIl prodotto adotta servomotor driving for indexing, features high accuracy andhigh reliability ed è able tomeet the requirements onhigh performance and fasttool change.


Guida ferroviaria tailstock
HTC40E tailstock è configuredwith sliding guide railintegrated with machine toolbed, telescoping sleeve andmanual locking and featuresgood rigidity.


2 assi di alimentazioneL'asse X e Z adottano un servomotore per la guida, il collegamento diretto con le viti a sfera realizzate attraverso il collegamento elastico dello scalo, la guida ferroviaria di due assi adotta una rotazione guida,Così che la precisione di lavorazioneLa velocità di attraversamento e l'efficienza di produzione sono state sostanzialmente migliorate.


Incoder a fusione integrata.Lo speciale codificatore a fusione ha cancellato il meccanismo di guida della cinghia sincrona, il cui tasso di malfunzionamento è stato efficacemente ridotto.

Applicazione industriale:

1Cage a sfera esterna, gabbia a sfera interna, albero del rotore, alloggiamento differenziale,

2"Albero dentale, albero a camme, albero del rotore del turbocompressore, mezzo albero,
3"Rollino di piastra, canna del pistone, albero trasversale, albero di sterzo.

Parametri del prodotto:

Articolo 2
Unità
HTC40E/300
HTC40E/500
Specificazioni di lunghezza
mm
300
500
Diametro massimo dell'altalena sopra il letto
mm
Φ500
Φ500
Lunghezza massima di taglio
mm
300
500
Diametro di taglio massimo
mm
Φ360
Φ360
Diametro massimo dell'oscillazione sullo scivolo trasversale
mm
Φ320
Φ320
Tipo e codice del naso dello spinello
-
A2-6
A2-6
Diametro del foro dello spinello
mm
Φ65
Φ65
Massimo diametro di passaggio della barra
mm
Φ50
Φ50
Fabbricazione
Intervallo di velocità dello spinello
r/min
50-4500.
50-4500.
Torsione massima di uscita dello mandrino
Nm
177
177
30 minuti / continuous
kW
15/11
15/11
Chuck!

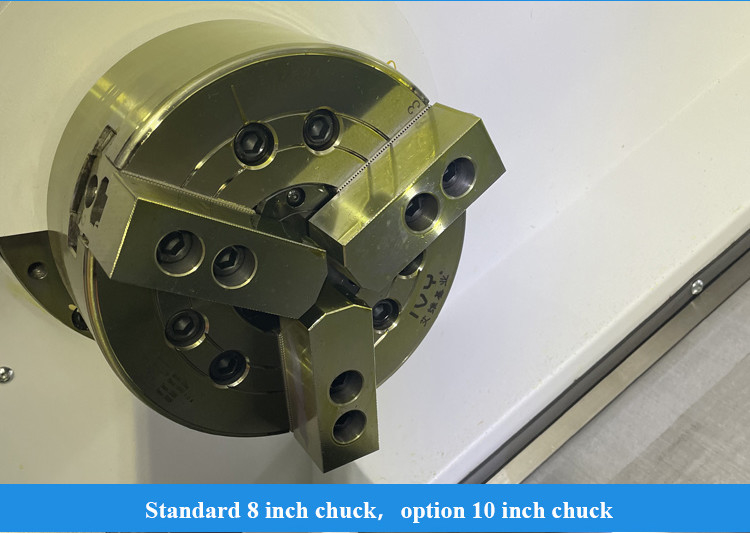

Chuck diametro/tipo
centimetro
8"
8"
X-axis rapid traverse speed (rolling guide rail)
m/min
30
30
Z-axis rapid traverse speed (rolling guide rail)
m/min
30
30
Viaggio sull'asse X
mm
200
200
Viaggio sull'asse Z
mm
320
550
Tipo di post standard
Dimensioni degli attrezzi

Orizzontale otto posizioni.
Strumento di tornitura cilindrica.
mm
25×25
Boring tool bar diameter
mm
Φ40/Φ32/Φ25/Φ20
Whether cutter head is able to select cutter handily (Se il taglia testa è in grado di selezionare il taglia mano a mano)
-
- Sì, sì.
Capacità massima di carico
Fabbricazione a partire da pezzi di plastica
kg
200

Fabbricazione a partire da pezzi di ferro o di acciaio
kg
500
Peso della macchina
kg
3400
3650
Dimensione complessiva (L*W*H)
mm
2700*1900*2100
3570*1860*1850
