Luogo di origine:
Cina
Marca:
SMTCL
Certificazione:
CE ISO
Numero di modello:

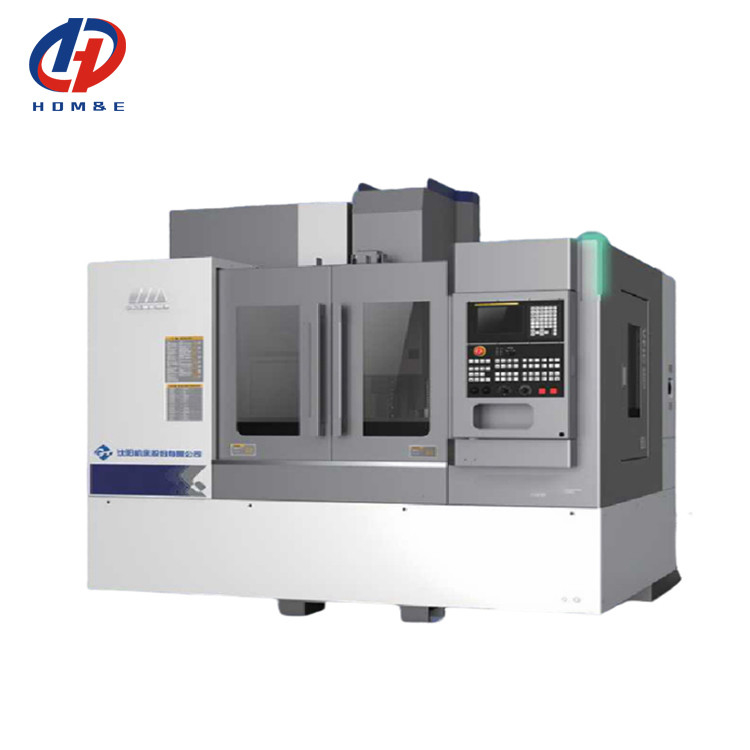

VMC850Q
Video
Video
Video
Video
Descrizione del prodotto:
1, Design ad alta rigidità e stabilità
* Leggio di fusione integrale ad alta resistenza

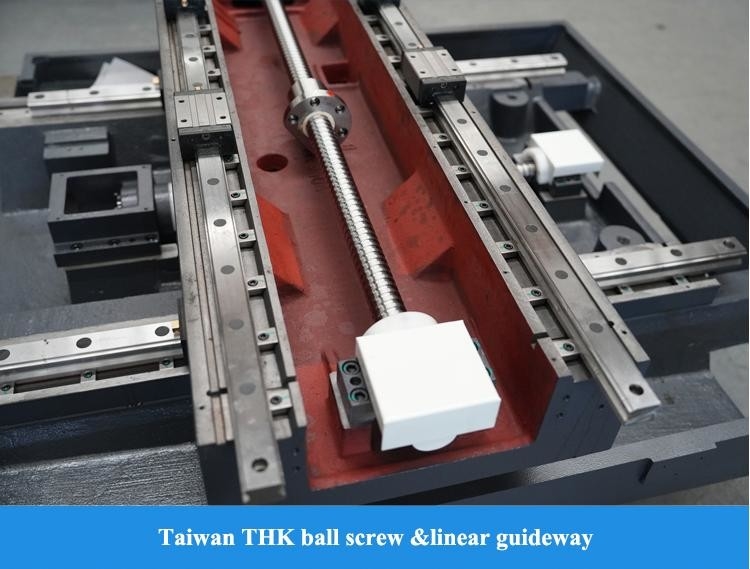

* Guida a rulli triasse di classe P
* Colonna di ossa di aringhe di lunga lunghezza
Parametri del prodotto:
|
Articolo
|
Unità
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Capacità
|
Percorso dell'asse X
|
mm
|
850
|
1000
|
1100
|
|
Percorso dell'asse Y
|
mm
|
500
|
500
|
620
|
|
|
Percorso dell'asse Z
|
mm
|
540
|
540
|
600
|
|
|
Fusoliere a superficie del tavolo
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
Fusoliera a superficie di colonna
|
mm
|
640
|
640
|
743
|
|
|
Tavolo di lavoro
|
Dimensione del tavolo (L×W)
|
mm
|
1000×500
|
1200×500
|
1300×610
|
|
Carico massimo sul tavolo
|
kg
|
600
|
600
|
1000
|
|
|
Dimensione della fessura in T
|
mm
|
18×5
|
18×5
|
18×5
|
|
|
Fusoliera
|
Velocità del mandrino
|
rpm
|
10000
|
10000
|
10000
|
|
Fusoliera conica/fusoliera a fusole
|
mm
|
7/24 conico
|
7/24 conico
|
7/24 conico
|
|
|
BT1 commercio
|
BT1 commercio
|
BT1 commercio
|
|||
|
Motore a fusione
|
kW
|
7.5/11
|
7.5/11
|
Il Signore, 15/11
|
|
|
Torsione di uscita massima
|
N.m.
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
Tipo di azionamento a fusione
|
|
Cintura dentale sincrona
|
|||
|
Strumenti
|
Modello di portautensili
|
|
BT2 BT3 BT4
|
||
|
Modello a striscia
|
|
MAS 403 P40T-I
|
|||
|
Tasso di alimentazione
|
X,Y,Z velocità di percorrenza
|
m/min
|
48/48/48
|
||
|
Potenza motrice per 3 assi ((X/Y/Z)
|
kW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
3 assi torsione motrice ((X/Y/Z)
|
Numero
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Frequenza massima di alimentazione di taglio
|
mm/min
|
1-20000
|
|||
|
A.T.C.
|
Tipo
|
pc
|
ATC con braccio robot
|
||
|
Modalità
|
|
Selezione dello strumento più vicino in entrambi i sensi
|
|||
|
Capacità
|
Pc
|
24
|
|||
|
Lunghezza massima dello strumento
|
mm
|
300
|
|||
|
Peso massimo dello strumento
|
kg
|
7
|
|||
|
Max troppo disco. - Pieno.
|
mm
|
80
|
|||
|
Dischi di massa.
|
mm
|
150
|
|||
|
Tempo di sostituzione dell'utensile (T-T)
|
seg.
|
2.5
|
|||
|
L'altezza tra il tavolo e il pavimento
|
mm
|
900
|
900
|
950
|
|
|
Altri
|
Dimensioni complessive
(L×WxH)
|
mm
|
2400 × 2975 × 2840
(Esclusi i trasportatori di chip)
|
2700 × 2975 × 2840
(Esclusi i trasportatori di chip)
|
2940 × 3450 × 3050
(Esclusi i trasportatori di chip)
|
|
Peso netto della macchina
|
kg
|
5100
|
5400
|
6200
|
|
|
Necessità di potenza totale
|
KVA
|
18
|
18
|
25
|
|
|
Configurazione standard:
1Sistema di controllo FANUC OI-MF TYPE (5)
2. Spindle a 10000 giri al minuto, cintura collegata 3. 24 ripostiglio di attrezzi per manipolatori a disco 4. serbatoio dell' acqua + chip di lavaggio del letto 5. pistola aria pulita, luce di funzionamento, luce di avvertimento |
Configurazione selettiva:
1. sistema Fanuc Oi-MF TAPE
2. sistema FANUC TAPE-MF 3Sistema CNC Siemens 828D 4. connessione diretta 12000 RPM fusione meccanica 5. 16000 giri al minuto, 24000 mandrini motorizzati 6. giradischi a 4 assi 7. raffreddamento all'interno di 2MPa, 3MPa, 5MPa, 7MPa 8. Separatore olio-acqua 9. Rimuotore di frammenti di catena 10Pistola d'acqua pulita. 11- ispezione degli attrezzi e dei pezzi da lavorare 12Porta automatica. 13Blocco della porta di sicurezza 14- Armadio elettrico e aria condizionata |
||||
Il nostro servizio:
Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2. Oltre 100 controlli di processo di produzione
3Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna
FAQ:
D. Lei è una società commerciale o produttiva?
Inviaci direttamente la tua richiesta.
