Luogo di origine:
Cina
Marca:
HD
Certificazione:
CE ISO certification
Numero di modello:
HDMK380
Video
Descrizione del prodotto:

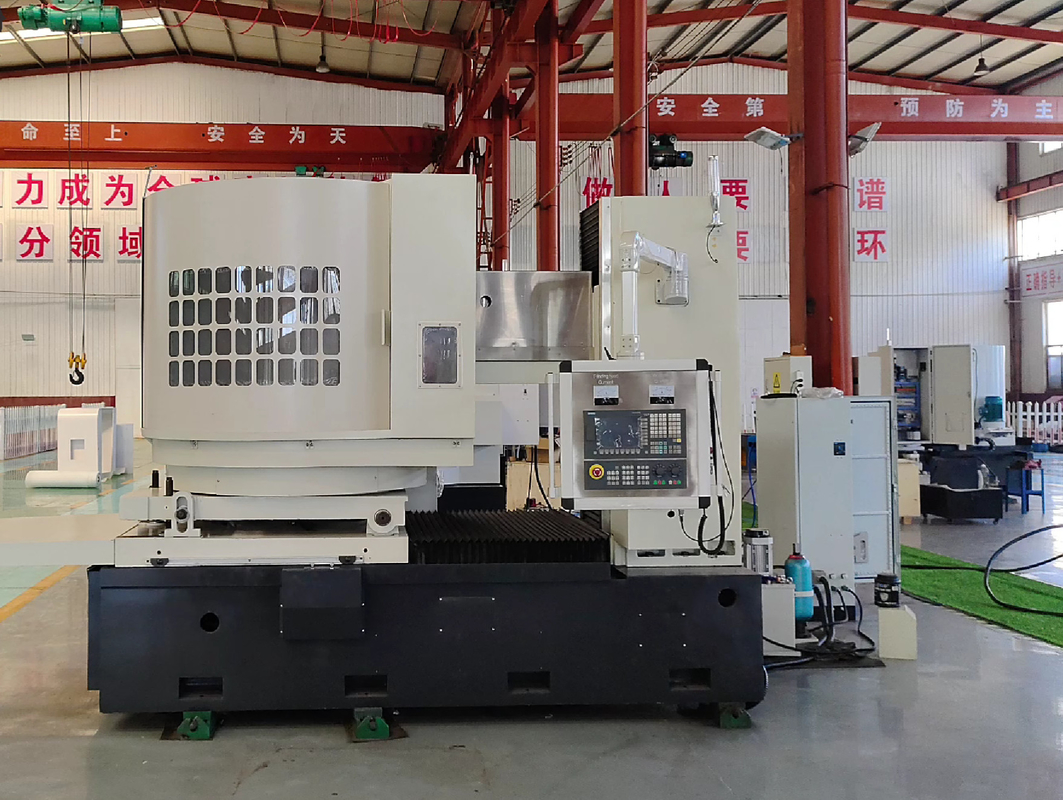

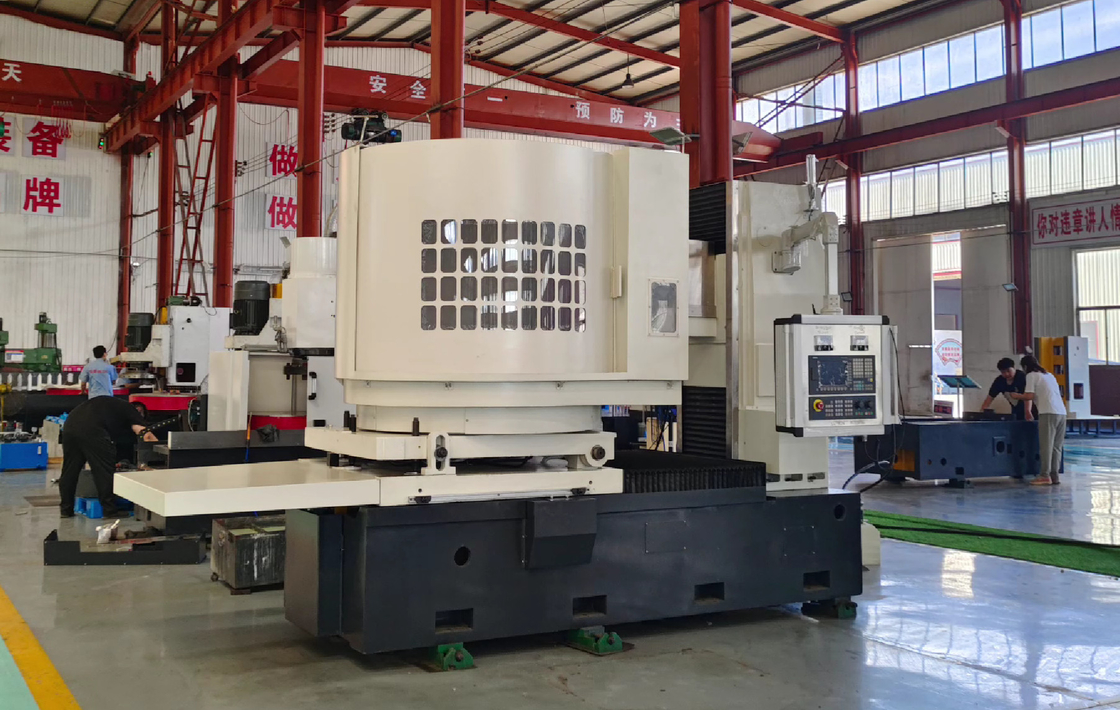

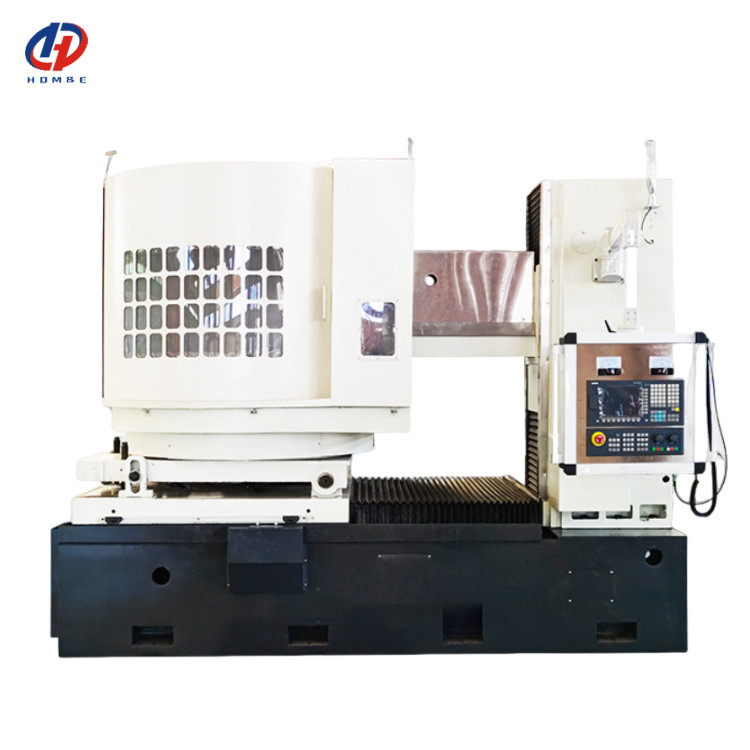

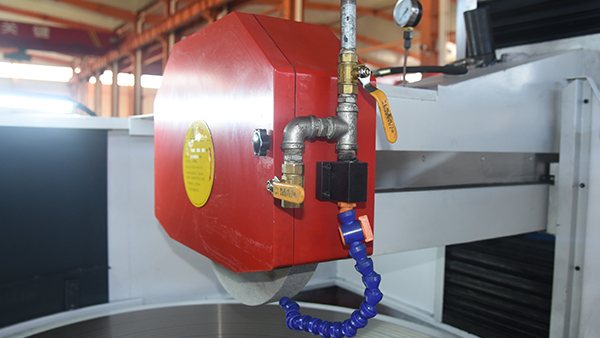

HDMK380 Macchina per la rettifica della superficie di una tavola rotante orizzontale
La macchina di rettifica orizzontale CNC è un tipo di attrezzatura di lavorazione dei metalli ad alta precisione, il fusibile è posizionato orizzontalmente adatto per l'elaborazione di pezzi di lavoro di grandi dimensioni.funzionamento automatico programmabile. Con le caratteristiche di alta rigidità e di alta precisione, può completare la macinazione micron di forme complesse come superficie piana e cilindrica.Aerospaziale e altri settori, è un'importante attrezzatura indispensabile per l'industria manifatturiera moderna.
Caratteristiche del prodotto:
Applicazione: questa serie di prodotti è adatta per lame di sega circolare, parti auto, strumenti di misura, cuscinetti, cornici di stampo, materiali magnetici, parti idrauliche, ceramiche speciali,materiali refrattariIn questo settore, le valvole di pompa e le altre industrie devono essere processi di rettifica.
|
Parametro
|
Unità
|
HDMK340
|
HDMK350
|
HDMK380
|
HDMK3100
|
HDMK3125
|
|
Diametro del tavolo da lavoro
|
mm
|
400
|
500
|
800
|
1000
|
1250
|
|
Dimensioni massime del pezzo di lavoro da macinare
(diametro × altezza)
|
mm
|
400×120
|
500×200
|
800×320
|
1000×320
|
1250×320
|
|
L'angolo di inclinazione massimo del banco di lavoro
|
|
±3
|
±3
|
±3
|
± 15
|
± 15
|
|
Velocità di rotazione del banco di lavoro
|
r/min
|
60-120
|
60-120
|
12 - 70
|
25-45
|
25-45
|
|
Velocità di ricambio verticale delle unità di estensione del tavolo
|
m/min
|
1.5-3
|
1.5-3
|
1.5-3
|
0.5-1.1
|
0.5-1.1
|
|
Viaggio di estensione di corsa verticale reciproca
|
mm
|
340
|
340
|
470
|
570
|
695
|
|
Velocità del mandrino della testa di rettifica
|
r/min
|
1450
|
1450
|
1450
|
1450
|
1450
|
|
Movimento verticale massimo della testa di macinazione
|
mm
|
150
|
250
|
350
|
400
|
400
|
|
Velocità verticale della testa di macinazione su e giù
|
mm/min
|
300
|
300
|
300
|
300
|
300
|
|
Testa di macinazione per alimentazione automatica verticale
|
mm
|
0.001-0.02
|
0.001-0.02
|
0.001-3
|
0.001-0.02
|
0.001-0.02
|
|
Frequenza di alimentazione elettronica della ruota manuale
|
|
×1 ×10 ×100
|
||||
|
Dimensioni delle piastrelle di sabbia
(diametro esterno × larghezza × diametro interno)
|
mm
|
300×40×127
|
400×40×127
|
450×50×203
|
450×50×203
|
450×50×203
|
|
Potenza totale del motore
|
kW
|
11
|
12
|
22
|
26
|
26
|
|
Dimensioni della macchina utensile
|
mm
|
1965×1000×1950
|
2350×1250×1950
|
2900 × 2000 × 2450
|
3090 × 2000 × 2420
|
3090 × 2000 × 2420
|
|
Peso della macchina
|
T
|
3000
|
3900
|
7500
|
11000
|
11500
|
|
Questo modulo è solo a titolo di riferimento.
|
||||||
Applicazione industriale:
Il nostro servizio:
Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna
