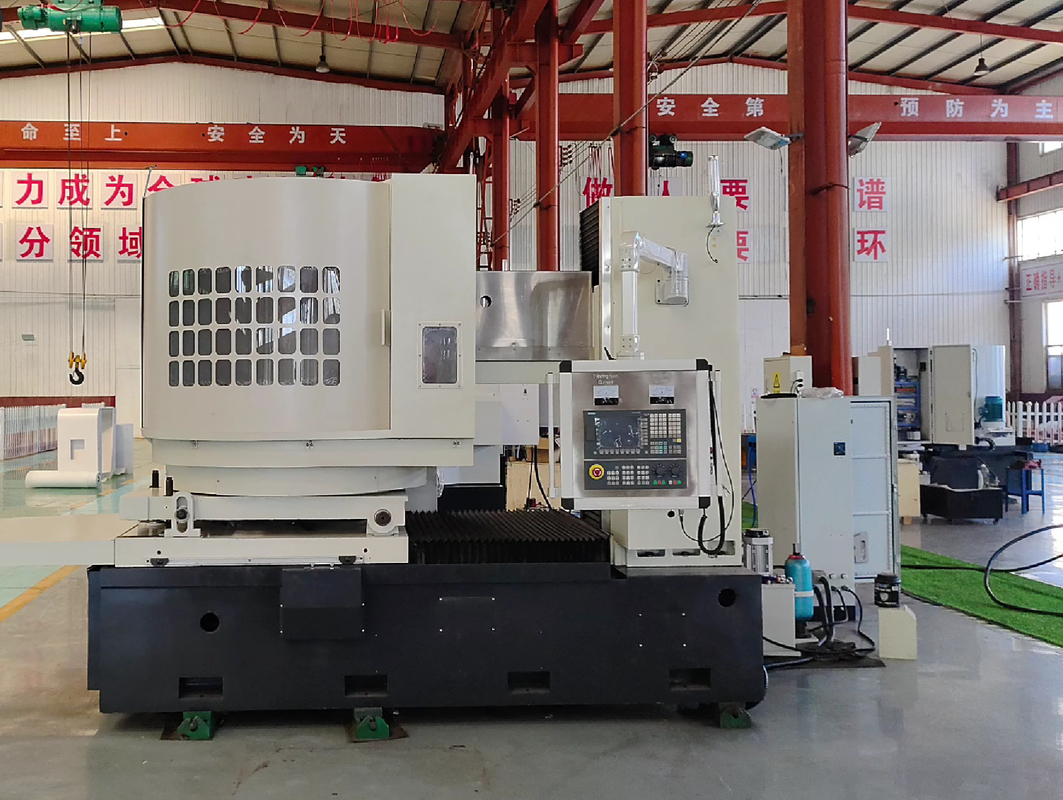

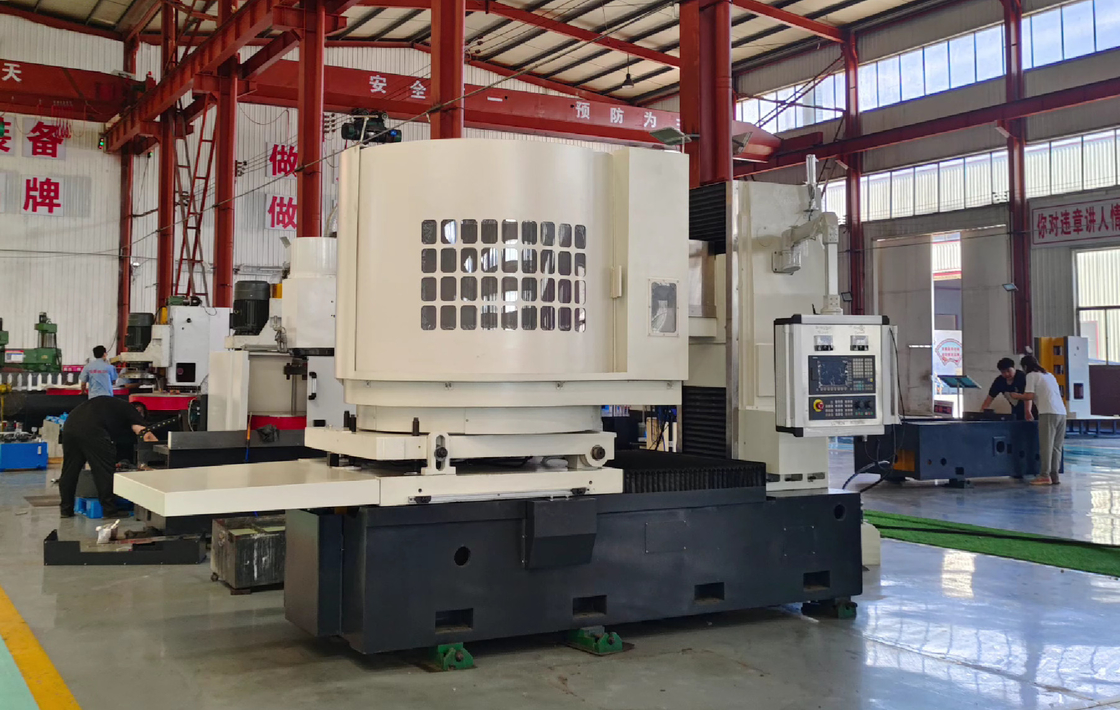

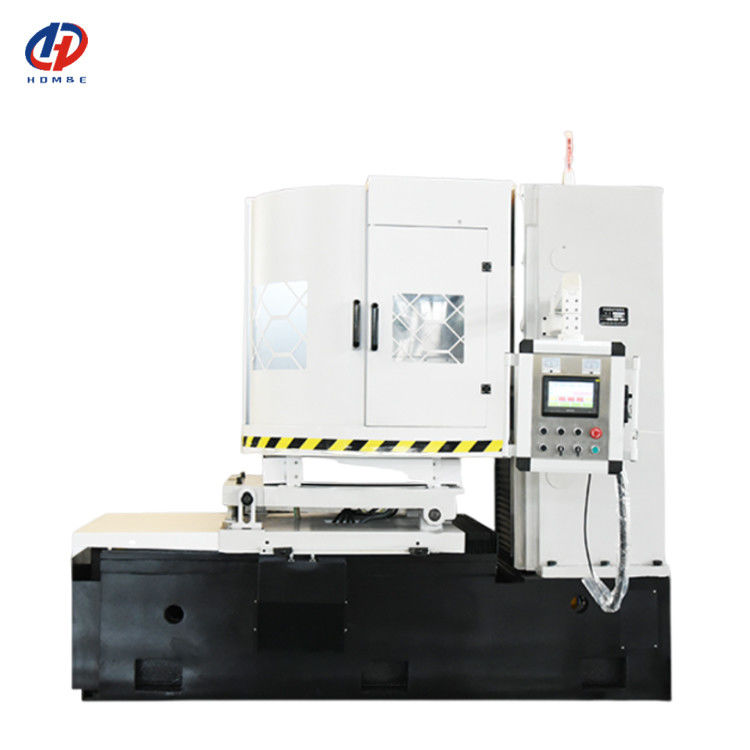

Macchina per la rettifica di superfici orizzontali con tavolo rotativo HDM380

Descrizione del prodotto:

HDM380 Macchina per la rettifica di superfici a tavola rotante orizzontale, l'utilizzo di un tavolo sul letto, rotazione fissa del binario circolare, trave a doppia colonna, piastra di trascinamento sulla trave per effettuare movimenti reciproci longitudinali,testa di rettifica lungo il movimento verticale del piano di alimentazione della piastra di resistenza, la struttura complessiva è stabile e compatta, di alta precisione e prestazioni affidabili, buon processo di fabbricazione, facile da utilizzare e da usare, l'uso di macchine di rottura peripheral,I piani superiore e inferiore del pezzo di lavoro possono ottenere l'elevato paralleli­smo richiesto, precisione dimensionale e rugosità della superficie del pezzo.

Caratteristiche del prodotto:

Applicazione: questa serie di prodotti è adatta per lame di sega circolare, parti auto, strumenti di misura, cuscinetti, cornici di stampo, materiali magnetici, parti idrauliche, ceramiche speciali,materiali refrattariIn questo settore, le valvole di pompa e le altre industrie devono essere processi di rettifica.

Dettagli del prodotto:

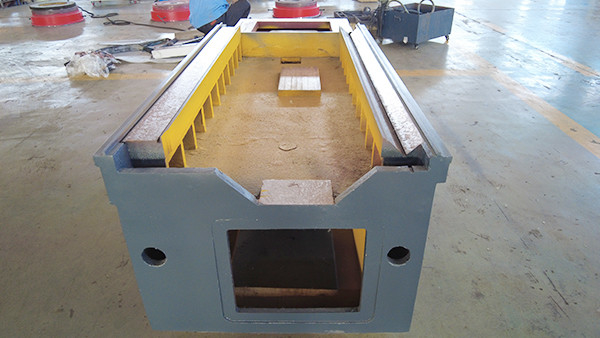

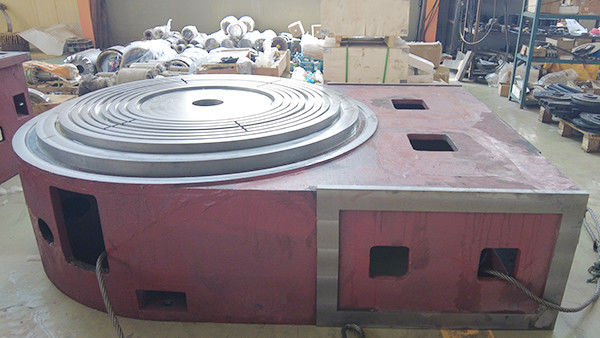

Ferro fuso ad alta rigidità:Il ferro fuso di questa macchina è costituito da ferro fuso HT300 prodotto da imprese collegate,e è appositamente (annealed) e (naturale stagionale) per eliminare lo stress interno e migliorare la struttura rigida.

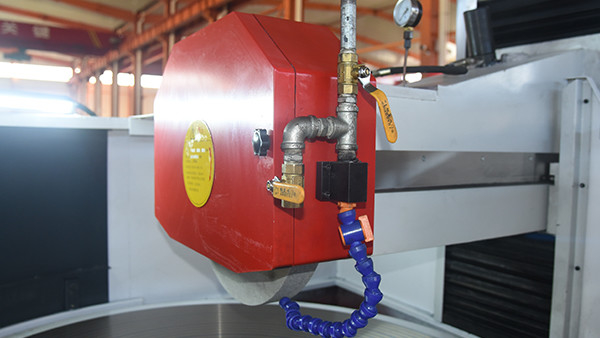

Alta precisione attraverso fusione dinamica e statica di tipo albero:L'albero principale adotta un mandrino a pressione dinamica e statica di precisione, l'oscillazione della punta del naso è inferiore a 2μ, la lubrificazione con pellicola d'olio chiusa e l'innalzamento della temperatura è piccolo,la resistenza alla polvere è buona, la manutenzione è facile e può essere utilizzata per lungo tempo.

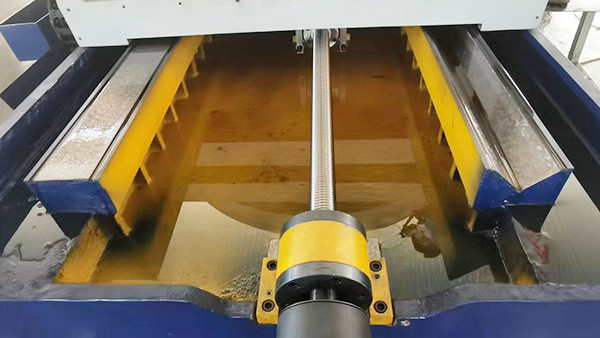

Slide lineare:Il tavolo adotta un disegno di rotaia a V piatta e la superficie di scorrimento viene raschiata manualmente con la vecchia tecnologia (tecnologia di raschiatura),e l'operazione di raschiatura di precisione garantisce un movimento leggero e una precisione stabile a lungo termine.

Sistemi di movimento e di azionamento:L'asse X e l'asse Z sono azionati da una vite a sfera di precisione di macinatura, e i motori di trasmissione sono servomotori, con ampio spazio per una trasmissione stabile e una regolazione della velocità,che favorisce diverse tecnologie di lavorazione.

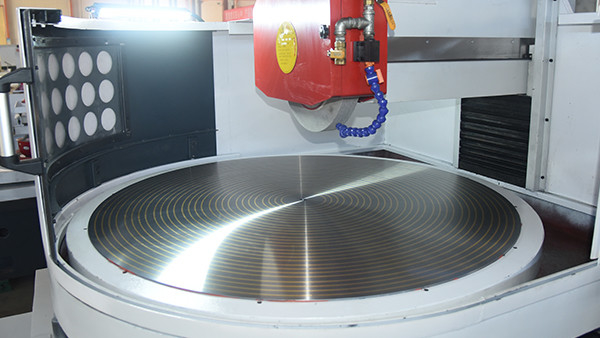

Tavola magnetica:Per la produzione della società stessa, il tavolo magnetico della mia azienda ha quasi 20 anni di esperienza di produzione, attraverso una speciale lavorazione per garantire la stabilità magnetica e di precisione del tavolo.

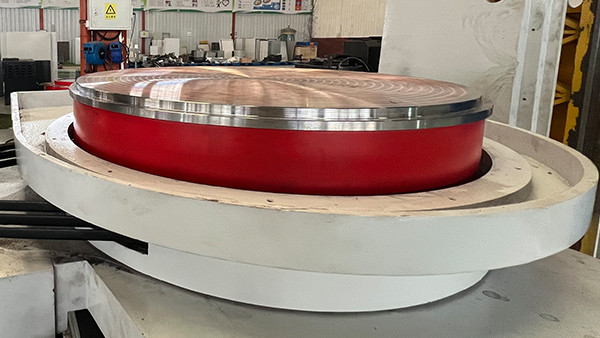

rotazione della tavola magnetica:La struttura di lubrificazione idrostatica viene utilizzata per produrre un certo spessore di pellicola di olio durante la rotazione per garantire la stabilità e la rigidità della rotazione.

Parametri del prodotto:

Parametro	Unità	HDM340	HDM350	HDM380	HDM3100	HDM3125
Diametro del tavolo da lavoro	mm	400	500	800	1000	1250
Dimensioni massime del pezzo di lavoro da macinare (diametro × altezza)	mm	400×120	500×200	800×320	1000×320	1250×320
L'angolo di inclinazione massimo del banco di lavoro		±3	±3	±3	± 15	± 15
Velocità di rotazione del banco di lavoro	r/min	60-120	60-120	12 - 70	25-45	25-45
Velocità di ricambio verticale delle unità di estensione del tavolo	m/min	1.5-3	1.5-3	1.5-3	0.5-1.1	0.5-1.1
Viaggio di estensione di corsa verticale reciproca	mm	340	340	470	570	695
Velocità del mandrino della testa di rettifica	r/min	1450	1450	1450	1450	1450
Movimento verticale massimo della testa di macinazione	mm	150	250	350	400	400
Velocità verticale della testa di macinazione su e giù	mm/min	300	300	300	300	300
Testa di macinazione per alimentazione automatica verticale	mm	0.001-0.02	0.001-0.02	0.001-3	0.001-0.02	0.001-0.02
Frequenza di alimentazione elettronica della ruota manuale		×1 ×10 ×100
Dimensioni delle piastrelle di sabbia (diametro esterno × larghezza × diametro interno)	mm	300×40×127	400×40×127	450×50×203	450×50×203	450×50×203
Potenza totale del motore	kW	11	12	22	26	26
Dimensioni della macchina utensile	mm	1965×1000×1950	2350×1250×1950	2900 × 2000 × 2450	3090 × 2000 × 2420	3090 × 2000 × 2420
Peso della macchina	T	3000	3900	7500	11000	11500
Questo modulo è solo a titolo di riferimento.

Applicazione industriale:

Il nostro servizio:

Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna

Perché scegliere noi:

◆ Senso della qualità, le richieste dei clienti vengono prima di tutto
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione

Di noi:

Benvenuti a visitarci!

Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.

La nostra fabbrica ha più di 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!

La nostra fabbrica:

FAQ:

D. Lei è una società commerciale o produttiva?

Siamo un'azienda di produzione.

Q2. Quali sono i principali prodotti della vostra azienda?

Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.

Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?

Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.

D4: Quali sono i termini di garanzia?

Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.

Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente

D6: Perché scegliere la vostra azienda?

I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.

Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?

Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.

D8: Quali sono i termini di pagamento?

T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
