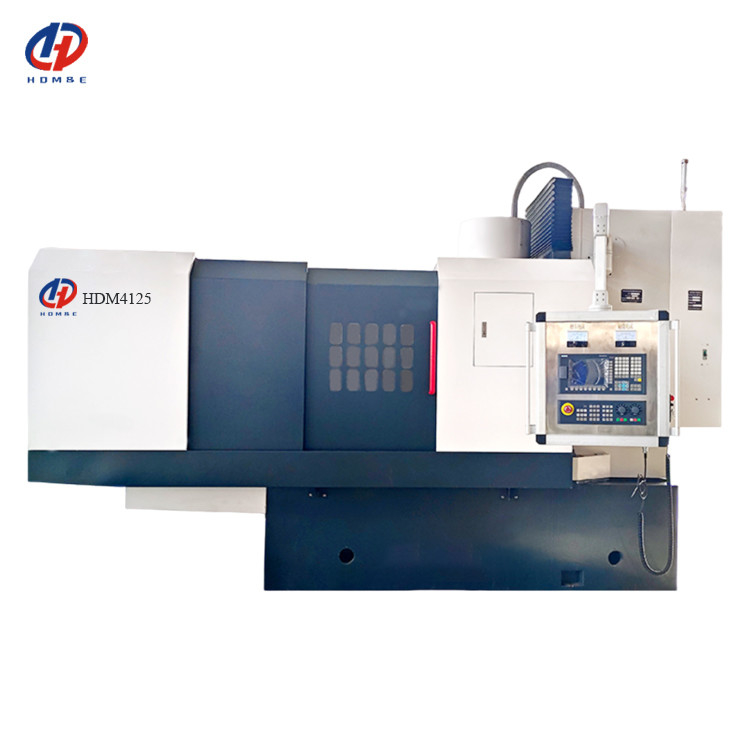

Macchina di rettifica per la rettifica di macchine per la rettifica di macchine per la rettifica di macchine per la rettifica di macchine

Descrizione del prodotto:

Macchina di rettifica per la rettifica di macchine per la rettifica di macchine per la rettifica di macchine per la rettifica di macchine

La disposizione della macchina utensile è la seguente: il tavolo di lavoro adotta un tavolo di lavoro circolare elettromagnetico per trasportare il pezzo da lavorare per la rotazione.L'inverter controlla il motore di riduzione per far ruotare il tavolo.La sella si muove avanti e indietro lungo i binari del letto per facilitare il carico e lo scarico dei pezzi da lavorare. La colonna e il letto sono collegati da un meccanismo di regolazione a tre punti per regolare l'angolo della testa di macinazione.La testa di macinatura si muove su e giù lungo il binario guida della colonna, e il servomotore CA è collegato al meccanismo di riduzione per far ruotare la vite a sfera per l'alimentazione verticale.Il mandrino della testa di macinatura è azionato da un motore ad alta potenza speciale incorporato e impermeabile con una forte capacità di taglioLa rulliera adotta una combinazione di piastrelle di sabbia multiple distribuite uniformemente intorno alla circonferenza o una rulliera cilindrica per la rulliera del pezzo.Il comodino sulla testa di rettifica può rivestire la ruota di rettifica / piastrella di sabbiaIl cuscinetto a mandrino della testa di rettifica adotta un cuscinetto a contatto angolare ad alta precisione con elevata precisione, elevate prestazioni e stabilità.Le casse delle macchine utensili sono realizzate in ghisa HT300 di alta qualità, fusione di sabbia di resina, ricottura e trattamento di riduzione dello stress, struttura stabile e buona lavorabilità.

Caratteristiche del prodotto:

Questa macchina ha le caratteristiche di una forte rigidità e di una elevata stabilità.e ha le caratteristiche evidenti di elevata efficienzaI materiali di macinazione possono includere diversi acciai al carbonio, acciai legati, mattoni refrattari, ceramiche, cristalli, pietre e vetro.
Questa macchina è ampiamente utilizzata in vari settori industriali come materiali refrattari, cilindri di condizionatori d'aria, materiali magnetici, automobili, trattori, cuscinetti, valvole, lame da sega e vetro.

Dettagli del prodotto:

Sistema di controllo:Il modo di controllo automatico PLC + HMI può essere automatico o manuale Realizzare la rottura automatica grezza, rottura fine, rottura leggera, senza programmazione, una persona può operare più set

Componenti elettrici:La scatola di controllo elettrica indipendente montata sul retro a prova di polvere ha buone prestazioni di dissipazione del calore e facile manutenzione Utilizzando componenti di Chint, Siemens, Delixi, Schneider e altri marchi famosi, la qualità,prestazioni affidabili

Spindle della testa di rettifica:L'albero principale della testa di rettifica è direttamente azionato da un motore ad alta potenza incorporato e impermeabile, e la capacità di taglio è forte.La ruota di macinazione è costituita da più pezzi di tessuto uniforme di circonferenza di piastrelle di sabbia o ruota di sabbia cilindrica

Ferrovia guida della macchina utensile:La rotaia guida della macchina utensile adotta la tecnologia di raschiatura manuale, che ha un'alta precisione e una buona resistenza all'usura

Sposta il tavolo a sinistra e a destra:

La rotaia guida del letto adotta una struttura a doppia rotaia piatta e una rotaia guida aumentata.
ha un'elevata precisione, un funzionamento stabile e evita al massimo l'acqua sul binario guida

di larghezza uguale o superiore a 50 mmProcesso di fusione Meehanna, rinforzo speciale a cintura a doppia parete, fusione HT250 in massa, fusione a letto, struttura semplice e affidabile, lunga durata

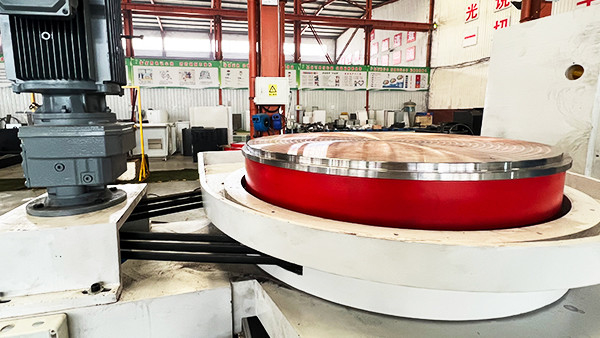

Scaffalatura elettromagneticaIl ruoto elettromagnetico è un prodotto di oltre 50 anni di esperienza prodotta dall'azienda.con forza magnetica regolabile e demagnetizzazione automatica

Sistema di lubrificazione della guida:La macchina utensile è dotata di due pompe di olio elettroniche che riempiono di olio ogni rotaia guida della macchina utensile in punti regolari per la lubrificazione, invece di tirare manualmente la pompa di olio,assicurare che ogni rotaia guida della macchina utensile sia sempre lubrificata per evitare usura e graffi delle rotaie

Parametri del prodotto:

Parametro	Unità	HDM4125	HDM4160	HDM4180	HDM4200	HDM4250
Dimensioni massime del pezzo di lavoro da macinare (diametro × altezza)	mm	1250×400	1600×400	1800×400	2000×400	2500×400
Intervallo di aspirazione elettromagnetica della tavola da lavoro		80-120N/ cm2
Dimensioni delle piastrelle di sabbia (spessore × larghezza × lunghezza)	mm	80 × 25 × 150	90 × 35 × 150	90 × 35 × 150	90 × 35 × 150	90 × 35 × 150
Velocità del tavolo da lavoro	r/min	10-20	5-16	5-16	15	10
Potenza del motore rotante della tavola di lavoro	kW	3.7	5.5	5.5	7.5	7.5
Velocità del mandrino della testa di rettifica	r/min	740	585	585	585	585
Potenza del motore della testa di rettifica	kW	45	75	75	90	110
Servo CA di sollevamento della testa di rettifica		11Nm	15 Nm	15 Nm	16Nm	16Nm
alimentazione verticale della testa di rettifica	mm	0.001-0.03	0.001-0.03	0.001-0.03	0.001-0.03	0.001-0.03
Velocità di alimentazione verticale della testa di macinatura		×1 ×10 ×100	×1 ×10 ×100	×1 ×10 ×100	×1 ×10 ×100	×1 ×10 ×100
Potenza totale della macchina	kW	50	84	118	100	127
Peso della macchina	T	9	25	29.5	28	36
Dimensioni della macchina utensile	mm	3010×1500×2230	4510 × 2400 × 3271	4760×2126×3688	4965 × 2212 × 3130	6500 × 3200 × 3600

Applicazione industriale:

Il nostro servizio:

Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna

Perché scegliere noi:

◆ Senso della qualità, le richieste dei clienti vengono prima di tutto
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione

Di noi:

Benvenuti a visitarci!

Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, Cina. Siamo specializzati in tornio CNC, centro di lavorazione verticale, centro di lavorazione orizzontale, centro di lavorazione portico, centro di lavorazione a cinque assi,altri macchinari per la lavorazione del ferro o del carbonioLa qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.

La nostra fabbrica ha più di 80 anni di storia nella produzione di macchine utensili.Sono stati uno dei leader dell'industria della macchina utensili della Cina e il più grande produttore di macchine utensili in CinaI prodotti delle macchine utensili comprendono automobili, aviazione, nuove energie, macchine per la costruzione, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie.Prendiamo la missione di fornire le macchine utensili con la tecnologia di punta, alta qualità e buon servizio ai nostri clienti in tutto il mondo!

La nostra fabbrica:

FAQ:

D. Lei è una società commerciale o produttiva?

Siamo un'azienda di produzione.

Q2. Quali sono i principali prodotti della vostra azienda?

Siamo specializzati in tutti i tipi di macchine, come il tornio CNC, la fresatura CNC, il centro di lavorazione verticale, il tornio convenzionale, la macchina da trivellazione, la macchina da trivellazione radiale, e così via.

Q3. Puoi fornire una macchina personalizzata o SPM (macchina per scopi speciali)?

Sì, forniamo soluzioni CNC intelligenti per il nostro cliente al fine di aumentare l'efficienza.

D4: Quali sono i termini di garanzia?

Forniremo un sostituto per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.

Q5. Quali sono i servizi?
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente

D6: Perché scegliere la vostra azienda?

I prodotti derivanti dallo sviluppo, dalla progettazione, dalla fabbricazione e dall'assemblaggio dell'intero processo di produzione sono:
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.

Q7: La vostra azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?

Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente.Tutti questi possono essere citati e elencati nel contrattoIl venditore collaborerà con l'acquirente per occuparsi del visto e della preparazione dell'installazione prima di andare all'estero.

D8: Quali sono i termini di pagamento?

T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione.
