Luogo di origine:
Cina
Marca:
SMTCL
Certificazione:
CE ISO certification
Numero di modello:

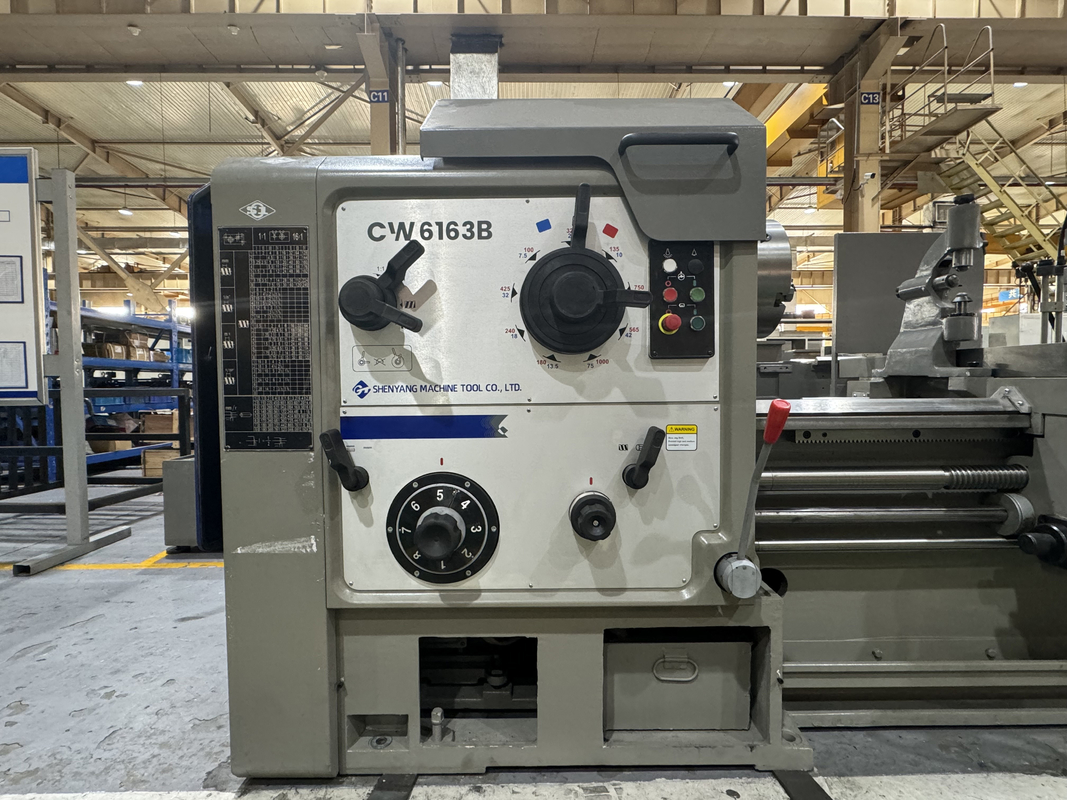

CW6163B
Descrizione del prodotto:
Caratteristiche del prodotto:
Articolo
|
Unità
|
CW6163B
|
Diametro massimo di oscillazione sul banco
|
mm
|
Φ630
|
Diametro massimo di oscillazione sulla torretta
|
mm
|
Φ350
|
Lunghezza massima del pezzo
|
mm
|
1000,1500.2000,3000
4000,5000.6000,7000 |
Diametro massimo di oscillazione e larghezza effettiva in apertura
|
mm
|
Φ800/300
|
Diametro del foro del mandrino e tipo di testa del mandrino
|
|
Φ104/D11
|
Conicità del naso del mandrino e del centro
|
|
120, 1:20. Morse 5#
|
Passi e gamma di velocità del mandrino
|
giri/min
|
18 velocità 7.5-1000
|
Passi e gamma di avanzamenti longitudinali
|
mm/g
|
64 avanzamenti 0.05-24.3
|
Gamma 1:1
|
mm/g
|
0.1-1.52
|
Gamma 16:1
|
mm/g
|
1.6-24.3
|
Gamma di avanzamento fine con ingranaggi di cambio
|
mm/g
|
0.05-0.912
|
Rapporto di avanzamento trasversale all'avanzamento longitudinale
|
|
1/2
|
Corsa rapida della slitta
|
mm/min
|
4000
|
Passo della vite madre
|
|
12 (metrico): 1/2'' (sistema in pollici)
|
Numero, gamma di metrico
|
mm
|
50 tipi 1-240
|
Numero di filettatura, gamma di filettatura Whitworth
|
t.p.i
|
26 tipi 14-1
|
Numero, gamma di modulo
|
mm
|
53 tipi 0.5-120
|
Numero di filettatura, gamma di filettatura a passo diametrale
|
DP
|
24 tipi 28-1
|
Corsa trasversale massima della slitta inferiore
|
mm
|
420
|
Corsa massima della slitta superiore
|
mm
|
200
|

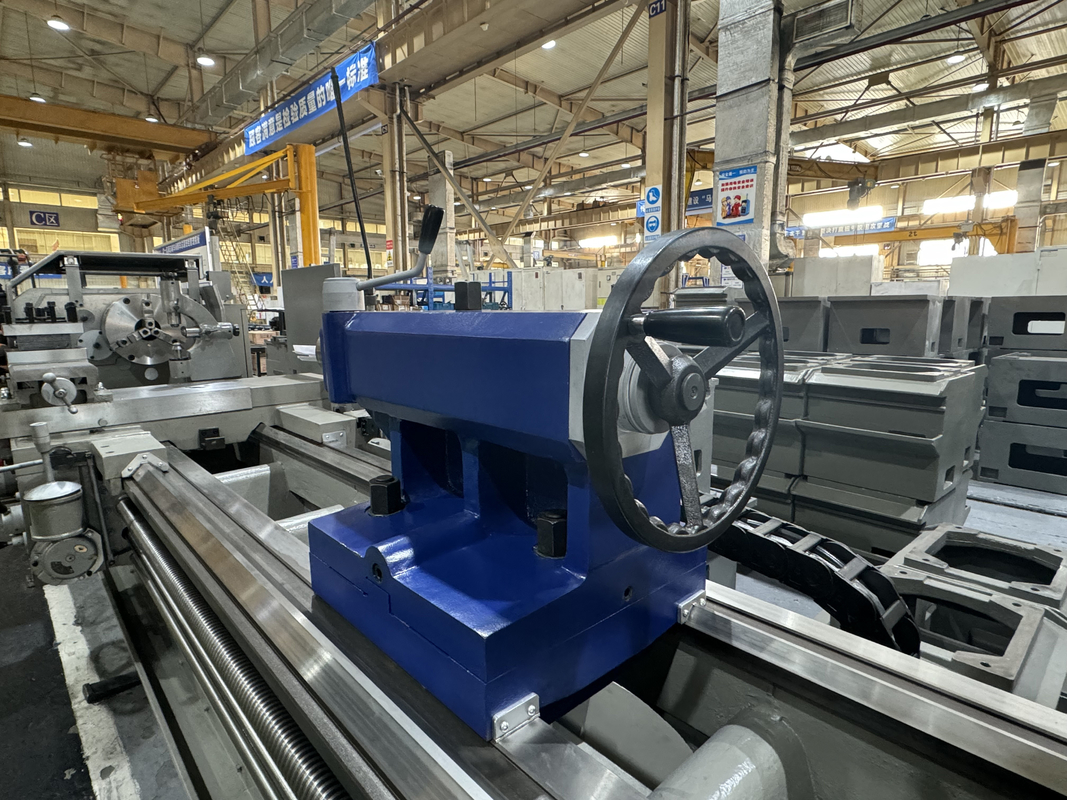

Corsa della contropunta
|
mm
|
250
|
Conicità della contropunta
|
|
Morse 5#
|
Larghezza della guida del banco e durezza della tempra
|
mm
|
550 RC52
|
Potenza del motore principale
|
KW
|
11
|
Potenza del motore rapido
|
KW
|
1.1
|
Potenza del motore della pompa del refrigerante
|
W
|
120
|
Peso netto
|
kg
|
3600
|
Dimensione complessiva
|
mm
|
3160x 1380x 1450
|
Carico massimo del pezzo
|
T
|
2.5 (configurazione standard)
|
Configurazione standard:

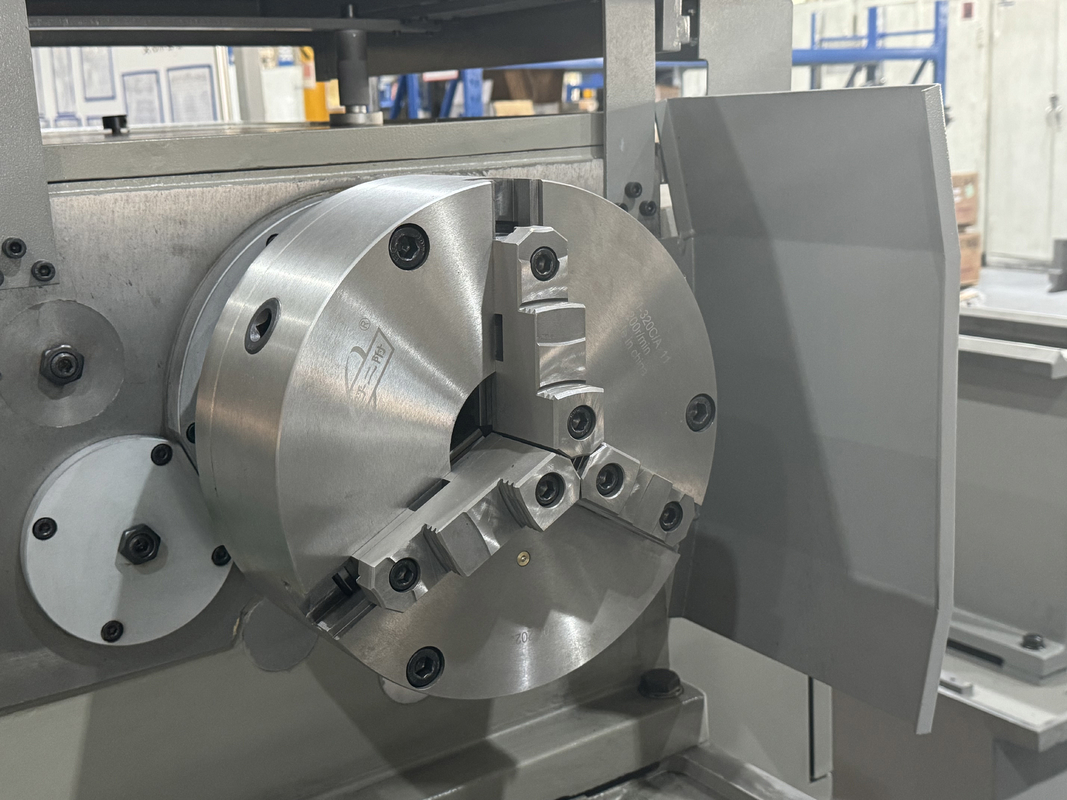

1. Mandrino a 3 griffe K11315C/D11 2. Foro del mandrino Φ104 3. Contropunta 4. Tipo di testa del mandrino D11 |
Configurazione selettiva:

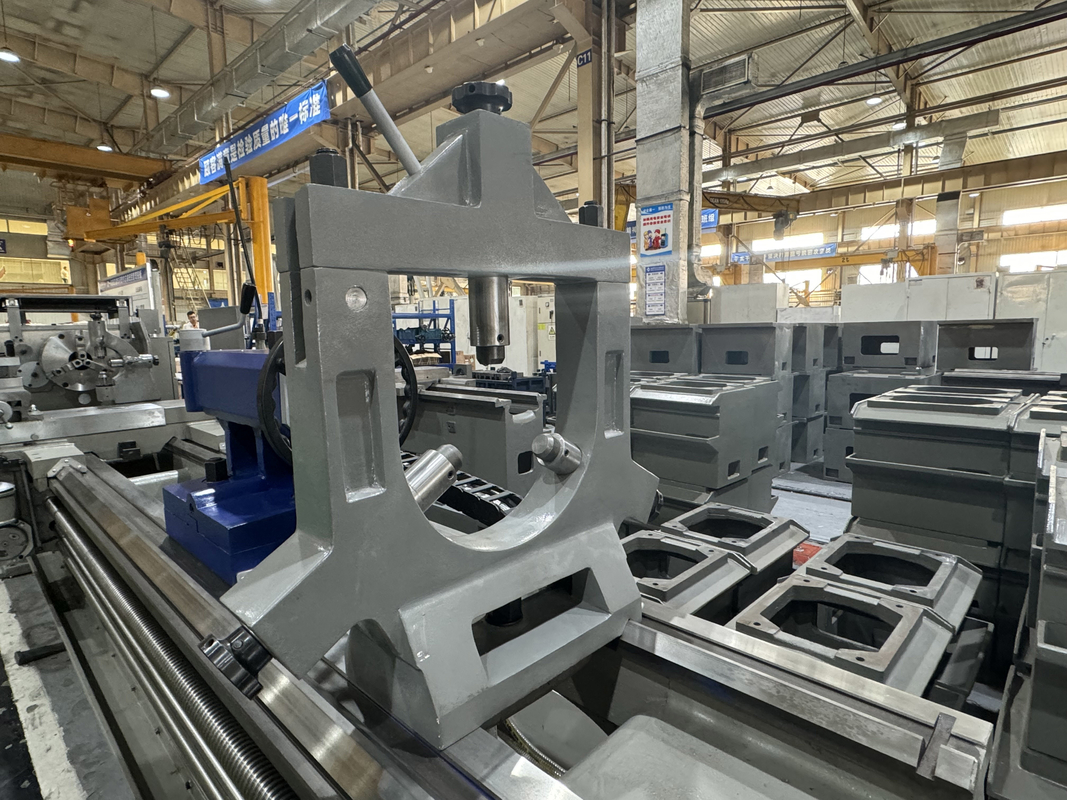

1. Lunetta Φ20-Φ170 2. Lunetta Φ160-Φ350 3. Mandrino a 3 griffe da Φ400 mm 4. Mandrino a 3 griffe da Φ500 mm 5. Mandrino a 4 griffe da Φ400 mm 6. Mandrino a 4 griffe da Φ500 mm 7. Punte rotanti Morse NO.5 |
