Luogo di origine:
Cina
Marca:
SMTCL
Certificazione:
CE ISO
Numero di modello:

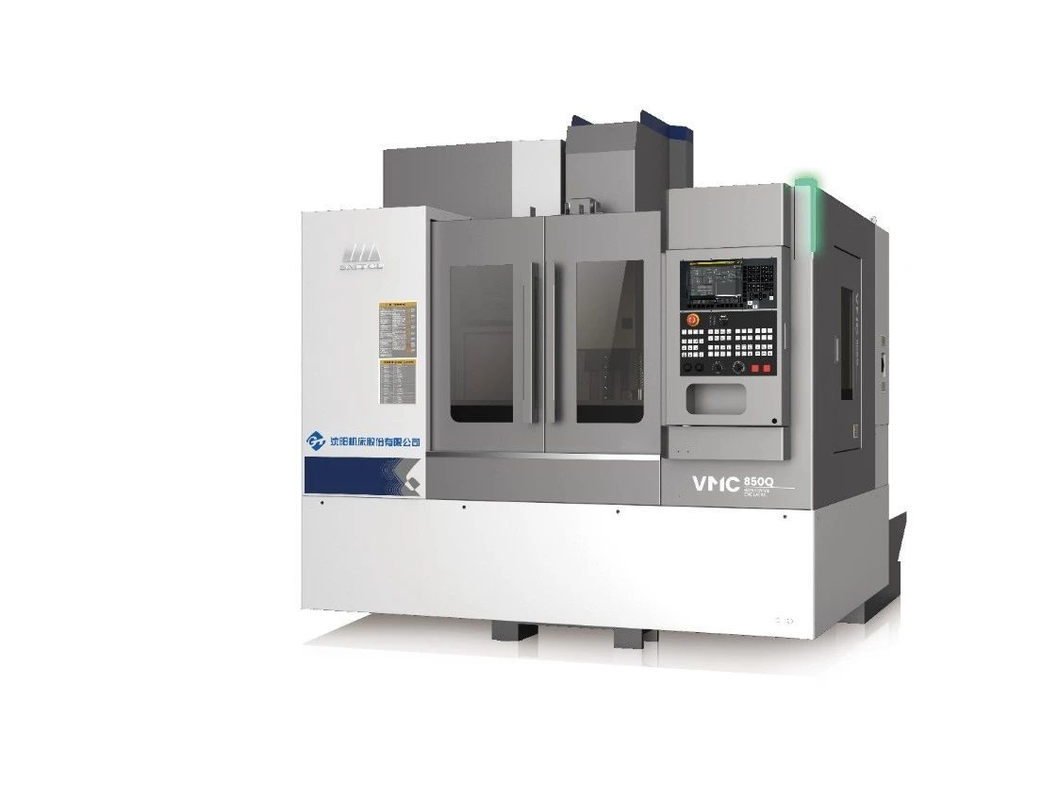

VMC850Q
Video
Video
Video
Video
Descrizione del prodotto:
1, Design ad alta rigidità e stabilità
* Leggio di fusione integrale ad alta resistenza

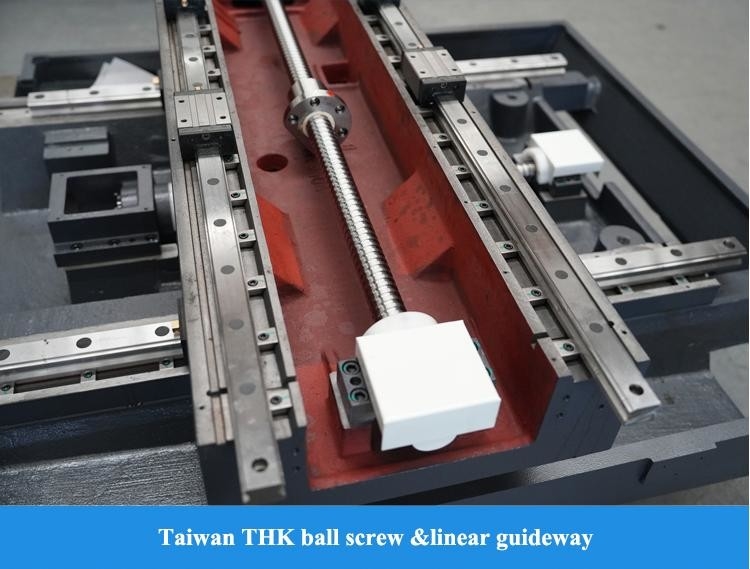

* Guida a rulli triasse di classe P
* Colonna di ossa di aringhe di lunga lunghezza
Parametri del prodotto:
|
Articolo
|
Unità
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Capacità
|
Percorso dell'asse X
|
mm
|
850
|
1000
|
1100
|
|
Percorso dell'asse Y
|
mm
|
500
|
500
|
620
|
|
|
Percorso dell'asse Z
|
mm
|
540
|
540
|
600
|
|
|
Fusoliere a superficie del tavolo
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
Fusoliera a superficie di colonna
|
mm
|
640
|
640
|
743
|
|
|
Tavolo di lavoro
|
Dimensione del tavolo (L×W)
|
mm
|
1000×500
|
1200×500
|
1300×610
|
|
Carico massimo sul tavolo
|
kg
|
600
|
600
|
1000
|
|
|
Dimensione della fessura in T
|
mm
|
18×5
|
18×5
|
18×5
|
|
|
Fusoliera
|
Velocità del mandrino
|
rpm
|
10000
|
10000
|
10000
|
|
Fusoliera conica/fusoliera a fusole
|
mm
|
7/24 conico
|
7/24 conico
|
7/24 conico
|
|
|
BT1 commercio
|
BT1 commercio
|
BT1 commercio
|
|||
|
Motore a fusione
|
kW
|
7.5/11
|
7.5/11
|
Il Signore, 15/11
|
|
|
Torsione di uscita massima
|
N.m.
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
Tipo di azionamento a fusione
|
|
Cintura dentale sincrona
|
|||
|
Strumenti
|
Modello di portautensili
|
|
BT2 BT3 BT4
|
||
|
Modello a striscia
|
|
MAS 403 P40T-I
|
|||
|
Tasso di alimentazione
|
X,Y,Z velocità di percorrenza
|
m/min
|
48/48/48
|
||
|
Potenza motrice per 3 assi ((X/Y/Z)
|
kW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
3 assi torsione motrice ((X/Y/Z)
|
Numero
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Frequenza massima di alimentazione di taglio
|
mm/min
|
1-20000
|
|||
|
A.T.C.
|
Tipo
|
pc
|
ATC con braccio robot
|
||
|
Modalità
|
|
Selezione dello strumento più vicino in entrambi i sensi
|
|||
|
Capacità
|
Pc
|
24
|
|||
|
Lunghezza massima dello strumento
|
mm
|
300
|
|||
|
Peso massimo dello strumento
|
kg
|
7
|
|||
|
Max troppo disco. - Pieno.
|
mm
|
80
|
|||
|
Dischi di massa.
|
mm
|
150
|
|||
|
Tempo di sostituzione dell'utensile (T-T)
|
seg.
|
2.5
|
|||
|
L'altezza tra il tavolo e il pavimento
|
mm
|
900
|
900
|
950
|
|
|
Altri
|
Dimensioni complessive
(L×WxH)
|
mm
|
2400 × 2975 × 2840
(Esclusi i trasportatori di chip)
|
2700 × 2975 × 2840
(Esclusi i trasportatori di chip)
|
2940 × 3450 × 3050
(Esclusi i trasportatori di chip)
|
|
Peso netto della macchina
|
kg
|
5100
|
5400
|
6200
|
|
|
Necessità di potenza totale
|
KVA
|
18
|
18
|
25
|
|
|
Configurazione standard:
1Sistema di controllo FANUC OI-MF TYPE (5)
2. Spindle a 10000 giri al minuto, cintura collegata 3. 24 ripostiglio di attrezzi per manipolatori a disco 4. serbatoio dell' acqua + chip di lavaggio del letto 5. pistola aria pulita, luce di funzionamento, luce di avvertimento |
Configurazione selettiva:
1. sistema Fanuc Oi-MF TAPE
2. sistema FANUC TAPE-MF 3Sistema CNC Siemens 828D 4. connessione diretta 12000 RPM fusione meccanica 5. 16000 giri al minuto, 24000 mandrini motorizzati 6. giradischi a 4 assi 7. raffreddamento all'interno di 2MPa, 3MPa, 5MPa, 7MPa 8. Separatore olio-acqua 9. Rimuotore di frammenti di catena 10Pistola d'acqua pulita. 11- ispezione degli attrezzi e dei pezzi da lavorare 12Porta automatica. 13Blocco della porta di sicurezza 14- Armadio elettrico e aria condizionata |
||||
Il nostro servizio:
Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
2- oltre 100 controlli di processo produttivo
3- Oltre 200 punti di ispezione
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna
FAQ:
D. Lei è una società commerciale o produttiva?
Inviaci direttamente la tua richiesta.
