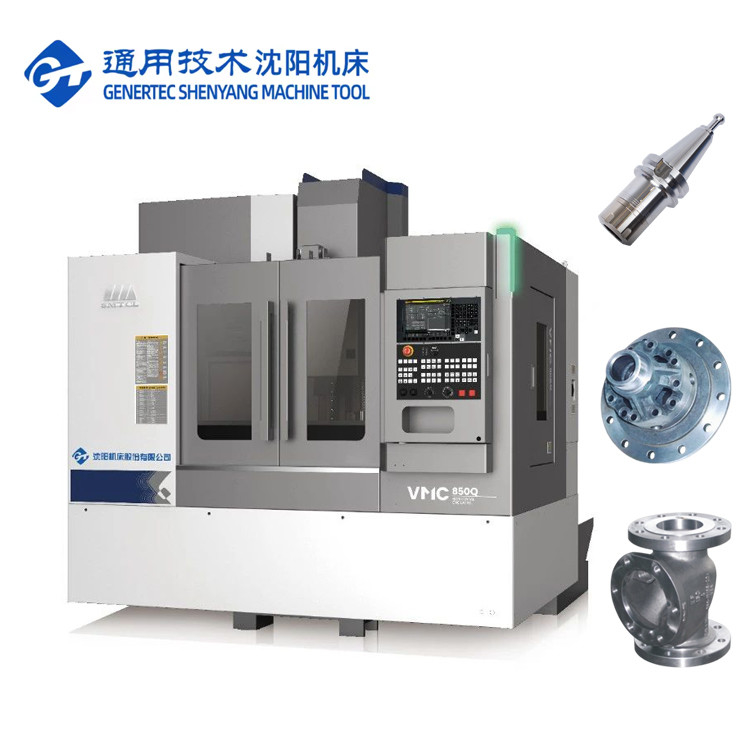

SMTCL CNC Vertical Milling Machine VMC850Q CNC VMC Machine 3 assi Centro di lavorazione CNC verticale
Dettagli del prodotto
| Marca: | SMTCL | Tipo: | VMC850Q VMC1000Q VMC1100Q |
|---|---|---|---|
| Nome del prodotto: | Centro di lavorazione verticale | Dimensione del tavolo (L×W): | 1000×500 |
| Carico massimo sul tavolo: | 600 kg | Viaggio dell'asse x: | 8500mm |
| Y Asse Travel: | 500 mm | Z Axis Travel: | 540 mm |
| A.T.C.: | 24 ATC con braccio robot | ||
| Evidenziare |
Centrale di lavorazione verticale per macchine CNC VMC,Centrale di fresatura verticale CNC SMTCL,centro di lavorazione verticale di CNC di 3 assi |
||
Descrizione del prodotto
Descrizione del prodotto:
"Il centro di lavorazione è una macchina utensile versatile in grado di eseguire una varietà di operazioni di lavorazione, come fresatura, perforazione, noioso, tocco, ecc. Il centro di lavorazione è generalmente composto da corpo di macchine utensili, sistema CNC, libreria per utensili, banco di lavoro e strumento.
Il centro di lavorazione adotta la tecnologia di controllo numerico per controllare la traiettoria di movimento e i parametri di lavoro della macchina utensile attraverso la pre-programmazione per realizzare la lavorazione di precisione del pezzo. Può modificare automaticamente lo strumento in base ai requisiti di elaborazione, bloccare automaticamente il pezzo, regolare automaticamente la posizione dello strumento e del pezzo, ecc., Per ottenere l'elaborazione continua e la produzione automatica.
Il centro di lavorazione ha le caratteristiche di alta precisione, alta efficienza e alta automazione ed è adatto a forma complessa, lavorazione a più lati e elaborazione del pezzo ad alta precisione. È ampiamente utilizzato in aerospaziale, automobilistico, elettronico, produzione di muffe e altri campi, diventando una delle apparecchiature indispensabili nella produzione moderna ".
1, alta rigidità e design ad alta stabilità
* Letto di casting integrale ad alta forza
* Guida a rulli di classe p a tre assi
* Colonna di a lungo spun di aringa
Parametri del prodotto:
|
Articolo
|
Unità
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Capacità
|
Viaggio dell'asse x
|
mm
|
850
|
1000
|
1100
|
|
Y Asse Travel
|
mm
|
500
|
500
|
620
|
|
|
Z Axis Travel
|
mm
|
540
|
540
|
600
|
|
|
Naso mandrino alla superficie del tavolo
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
Naso mandrino alla superficie della colonna
|
mm
|
640
|
640
|
743
|
|
|
Worktable
|
Dimensione della tabella (L × W)
|
mm
|
1000 × 500
|
1200 × 500
|
1300 × 610
|
|
Carico massimo sulla tabella
|
kg
|
600
|
600
|
1000
|
|
|
Dimensione di t-slot
|
mm
|
18 × 5
|
18 × 5
|
18 × 5
|
|
|
Mandrino
|
Velocità del fuso
|
RPM
|
10000
|
10000
|
10000
|
|
Gambo conico/mandrino del mandrino
|
mm
|
7/24 cono
|
7/24 cono
|
7/24 cono
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
Motore del mandrino
|
KW
|
7.5/11
|
7.5/11
|
11/11
|
|
|
Coppia di uscita massima
|
Nm
|
35,8/70
|
35,8/70
|
52.5/95.5
|
|
|
Tipo di azionamento del mandrino
|
|
Cintura dentale sincrona
|
|||
|
Utensili
|
Modello del supporto per utensili
|
|
MAS 403 BT40
|
||
|
Pull Stud Model
|
|
MAS 403 P40T-I
|
|||
|
Velocità di alimentazione
|
X, Y, Z Rapid Traverse
|
m/min
|
48/48/48
|
||
|
Potenza moder a 3 assi (x/y/z)
|
KW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
3 assi Coppia moder (x/y/z)
|
N · m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Fessa di taglio massima
|
mm/min
|
1-20000
|
|||
|
ATC
|
Tipo
|
PC
|
ATC con braccio robot
|
||
|
Modalità
|
|
Selezione dello strumento più vicina in bim-direction
|
|||
|
Capacità
|
PC
|
24
|
|||
|
Lunghezza massima dello strumento
|
mm
|
300
|
|||
|
Peso massimo dello strumento
|
kg
|
7
|
|||
|
Max troppo disco dia.-pieno
|
mm
|
80
|
|||
|
Max too troppo disco dia.-adiacente
|
mm
|
150
|
|||
|
Tempo di cambio dell'utensile (TT)
|
sec
|
2.5
|
|||
|
L'altezza tra la tavola a terra
|
mm
|
900
|
900
|
950
|
|
|
Altri
|
Dimensioni complessive
(L × WXH)
|
mm
|
2400 × 2975 × 2840
(Escludi il trasportatore di chip)
|
2700 × 2975 × 2840
(Escludi il trasportatore di chip)
|
2940 × 3450 × 3050
(Escludi il trasportatore di chip)
|
|
Peso della macchina a rete
|
kg
|
5100
|
5400
|
6200
|
|
|
Requisito totale di potenza
|
Kva
|
18
|
18
|
25
|
|
|
Configurazione standard:

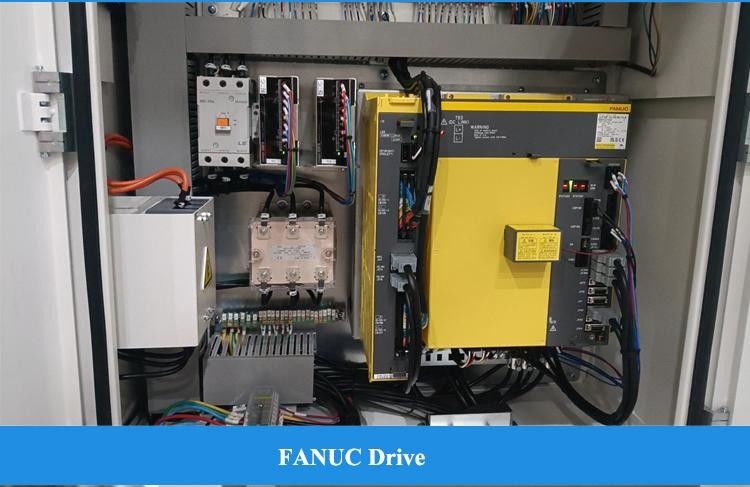

1. Sistema di controllo β di tipo OI-MF Fanuc (5)
2. 10000 rpm mandrino, cinghia collegata 3. 24 Disc Manipolator Tool Magazine 4. Serbatoio d'acqua + Chip di lavaggio del letto 5. Pulisci pistola ad aria, luce di lavoro, luce di avvertimento |
Configurazione selettiva:
1. Sistema β Fanuc OI-MF (L)
2. Sistema α del nastro OI-MF (L) 3. Sistema CNC Siemens 828D 4. Collegamento diretto 12000 rpm mandrino meccanico 5. 16000 rpm, 24000 mandrino motorizzato 6. 4th Asse Turtable 7. Raffreddamento all'interno di 2MPA, 3MPA, 5MPA, 7MPA 8. Separatore di acqua petrolifera 9. Remover a chip a catena 10. Pistola per acqua pulita 11. Ispezione da strumento e pezzo 12. Porta automatica 13. SCUCCHIO DI SICUREZZA 14. Cabinet elettrico e aria condizionata |
||||
Il nostro servizio:
Assicurati di ricevere una macchina di alta qualità
1. Ogni parte deve essere ispezionata
2. Oltre 100 controllo del processo di produzione
3. Oltre 200 articoli di ispezione
4. Elaborazione del campione di ciascuna macchina
5. 72 ore di prova prima della consegna
◆ 30 anni + storia di ricerca e sviluppo, la società è stata fondata nel 1993
◆ Produttore ad alta tecnologia con ricerca e capacità di progettazione
◆ Sistema di fornitura stabile e maturo
◆ Giovani vendite e ingegneri attivi per servizi istantanei (24 ore online)
◆ Aggiornamento al meccanismo in base all'ergonomia e alla facile manutenzione
◆ Il nostro principio di progettazione della struttura: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione
FAQ:
Q1. Sei una società commerciale o una società manifatturiera?
a partire dalla data di carico della macchina della macchina.
PR-Sales: soluzioni personalizzate, pianificazione e design; servizio one-to-one
Dopo le vendite: 7 giorni 24 ore in linea, assistenza remota dell'installazione, aggancio con il sistema software clienti
Condotto tra piante con una catena di produzione completa che è la tua garanzia più affidabile.
