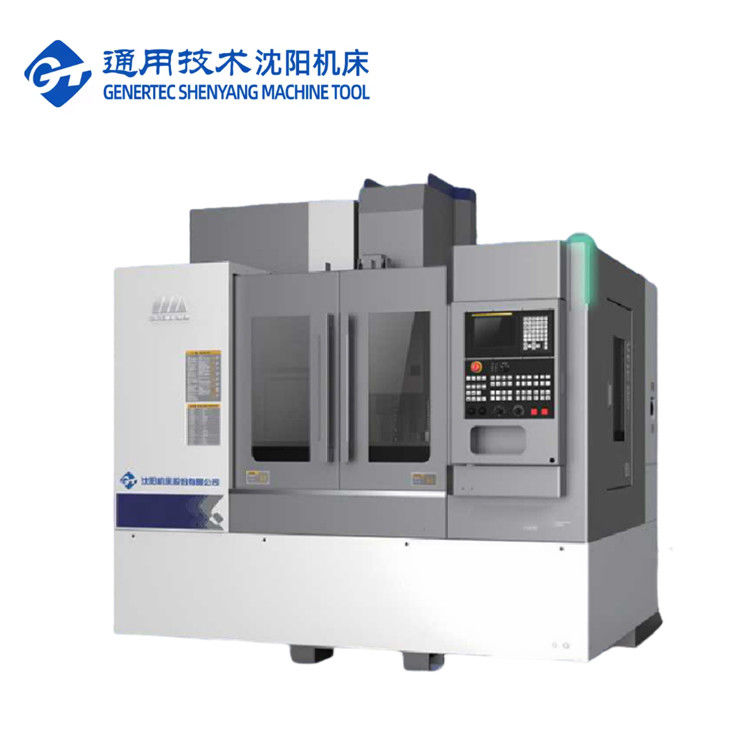

SMTCL CNC Vertical Machining Center VMC1000Q 3 assi CNC VMC Machine Centro di fresatura CNC
Dettagli del prodotto
| Marca: | SMTCL | Tipo: | VMC850Q VMC1000Q VMC1100Q |
|---|---|---|---|
| Nome del prodotto: | Centro di lavorazione verticale | Dimensione del tavolo (L×W): | 1200×500 |
| Carico massimo sul tavolo: | 600 kg | Viaggio dell'asse x: | 1000 mm |
| Y Asse Travel: | 500 mm | Z Axis Travel: | 540 mm |
| A.T.C.: | 24 ATC con braccio robot | ||
| Evidenziare |
VMC1000 Centro di lavorazione CNC verticale,Centrale di lavorazione verticale CNC,Centrale di lavorazione CNC verticale a 5 assi |
||
Descrizione del prodotto
Descrizione del prodotto:
1, Design ad alta rigidità e alta stabilità
* Letto di fusione integrale ad alta resistenza
* Guida a rulli di classe P a tre assi
* Colonna a spina di pesce a lunga campata
Parametri del prodotto:
|
Articolo
|
Unità
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Capacità
|
Corsa asse X
|
mm
|
850
|
1000
|
1100
|
|
Corsa asse Y
|
mm
|
500
|
500
|
620
|
|
|
Corsa asse Z
|
mm
|
540
|
540
|
600
|
|
|
Distanza naso mandrino-superficie tavola
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
Distanza naso mandrino-superficie colonna
|
mm
|
640
|
640
|
743
|
|
|
Tavola di lavoro
|
Dimensione tavola (L×P)
|
mm
|
1000×500
|
1200×500
|
1300×610
|
|
Carico massimo sulla tavola
|
kg
|
600
|
600
|
1000
|
|
|
Dimensione scanalatura a T
|
mm
|
18×5
|
18×5
|
18×5
|
|
|
Mandrino
|
Velocità del mandrino
|
rpm
|
10000
|
10000
|
10000
|
|
Conicità/attacco mandrino
|
mm
|
Conicità 7/24
|
Conicità 7/24
|
Conicità 7/24
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
Motore mandrino
|
kw
|
7.5/11
|
7.5/11
|
11/15
|
|
|
Coppia massima in uscita
|
N.m
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
Tipo di azionamento del mandrino
|
|
Cinghia dentata sincrona
|
|||
|
Utensili
|
Modello portautensili
|
|
MAS 403 BT40
|
||
|
Modello tirante
|
|
MAS 403 P40T-I
|
|||
|
Velocità di avanzamento
|
Traslazione rapida X,Y,Z
|
m/min
|
48/48/48
|
||
|
Potenza motore a 3 assi (X/Y/Z)
|
kW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
Coppia motore a 3 assi (X/Y/Z)
|
N·m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Velocità di avanzamento di taglio massima
|
mm/min
|
1-20000
|
|||
|
A.T.C
|
Tipo
|
pc
|
ATC con braccio robot
|
||
|
Modalità
|
|
Selezione utensile più vicino in bi-direzione
|
|||
|
Capacità
|
Pcs
|
24
|
|||
|
Lunghezza massima utensile
|
mm
|
300
|
|||
|
Peso massimo utensile
|
kg
|
7
|
|||
|
Diametro massimo disco utensile - Totale
|
mm
|
80
|
|||
|
Diametro massimo disco utensile - Adiacente
|
mm
|
150
|
|||
|
Tempo di cambio utensile (T-T)
|
sec
|
2.5
|
|||
|
Altezza tra la tavola e il pavimento
|
mm
|
900
|
900
|
950
|
|
|
Altri
|
Dimensioni complessive
(L×P×A)
|
mm
|
2400×2975×2840
(Escluso il trasportatore di trucioli)
|
2700×2975×2840
(Escluso il trasportatore di trucioli)
|
2940×3450×3050
(Escluso il trasportatore di trucioli)
|
|
Peso netto della macchina
|
kg
|
5100
|
5400
|
6200
|
|
|
Requisito di potenza totale
|
KVA
|
18
|
18
|
25
|
|
|
Configurazione standard:
1. Sistema di controllo FANUC OI-MF TYPE(5)β
2. Mandrino da 10000 RPM, collegato a cinghia 3. Magazzino utensili a manipolatore a 24 dischi 4. Serbatoio dell'acqua + trucioli di lavaggio del letto 5. Pistola ad aria compressa, luce di lavoro, luce di avvertimento |
Configurazione selettiva:
1. Sistema Fanuc Oi-MF TAPE(l)β
2. Sistema Fanuc Oi-MF TAPE(l)α 3. Sistema CNC Siemens 828D 4. Mandrino meccanico a connessione diretta da 12000 RPM 5. Mandrino motorizzato da 16000 RPM, 24000 6. Tavola rotante a 4 assi 7. Raffreddamento interno 2MPa, 3MPa, 5MPa, 7MPa 8. Separatore olio-acqua 9. Rimuovi trucioli a catena 10. Pistola ad acqua pulita 11. Ispezione utensili e pezzi 12. Porta automatica 13. Blocco porta di sicurezza 14. Armadio elettrico e aria condizionata |
||||
Il NOSTRO Servizio:
Assicurati di ricevere una macchina di alta qualità
1. Ogni parte deve essere ispezionata
2. Oltre 100 controlli del processo di produzione
3. Oltre 200 elementi di ispezione
4. Elaborazione di campioni di ogni macchina
5. 72 ore di prova prima della consegna
◆ 30 anni + di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore high-tech con capacità di ricerca e progettazione
◆ Sistema di fornitura stabile e maturo
◆ Giovani vendite e ingegneri attivi per servizi immediati (24 ore online)
◆ Aggiornamento del meccanismo in base all'ergonomia e alla facilità di manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione
FAQ:
Q1. Sei una società commerciale o una società di produzione?
a partire dalla data della polizza di carico della macchina.
Pre-vendita: soluzioni personalizzate, pianificazione e progettazione; servizio one-to-one
Post-vendita: servizio online 7 giorni su 24 ore, guida remota all'installazione, collegamento con il sistema software del cliente
eseguiti tra gli stabilimenti con una catena di produzione completa che è la tua garanzia più affidabile.
