SMTCL CNC Vertical Milling Machine VMC1100Q Centro di lavorazione CNC verticale a 4 assi con giradischi

SMTCL CNC Vertical Milling Machine VMC1100Q Centro di lavorazione CNC verticale a 4 assi con giradischi

VMC850Q VMC1000Q Centro di lavorazione CNC verticale

Centrale di lavorazione verticale CNC SMTCL

centro di lavorazione verticale di CNC di 4 assi

Luogo di origine:

Cina

Marca:

SMTCL

Certificazione:

CE ISO

Numero di modello:

VMC850Q

Contattaci
Chiedi un preventivo
Dettagli del prodotto
Marchio:
SMTCL
Tipo:
VMC850Q VMC1000Q VMC1100Q
Nome del prodotto:
Centro di lavorazione verticale
Dimensione del tavolo (L×W):
1000×500
Carico massimo sul tavolo:
600KG
Percorso dell'asse X:
850 mm
Viaggio dell'asse y:
500 mm
Percorso dell'asse Z:
540 mm
A.T.C.:
24 ATC con braccio robot
Termini di pagamento e di spedizione
Quantità di ordine minimo
1 set
Prezzo
Negoziabile
Imballaggi particolari
Standard di imballaggio in legno per il trasporto marittimo
Tempi di consegna
30 giorni
Capacità di alimentazione
50 insiemi al mese
Descrizione del prodotto

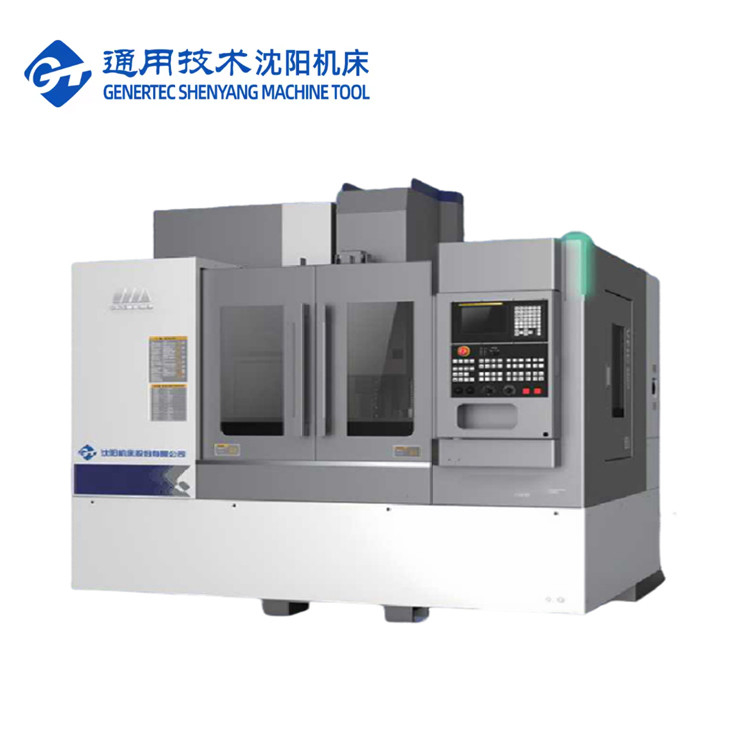

SMTCL CNC Vertical Milling Machine VMC1100Q Centro di lavorazione CNC verticale a 4 assi con giradischi 0

Descrizione del prodotto:

Fresatrice verticale CNC SMTCL VMC1100Q Centro di lavoro verticale CNC a 4 assi con tavola rotante
Serie VMC-QIl centro di lavoro verticale è un nuovo centro di lavoro verticale per uso generale prodotto da Shenyang Machine Tool Co., LTD., adatto per la meccanica generale, l'industria automobilistica e altre industrie. Ha buone prestazioni di taglio grazie all'analisi e all'ottimizzazione scientifica e ragionevole utilizzando software di progettazione e analisi professionali come la colonna a campata ampia, il design della struttura a simmetria termica del mandrino e il processo di pre-trazione della vite a ricircolo di precisione di livello C3. Può soddisfare le esigenze di foratura e fresatura di tutti i tipi di pezzi, per fornire ai clienti la migliore esperienza di lavorazione.
Caratteristiche del prodotto:

1, Design ad alta rigidità e alta stabilità

* Letto di fusione integrale ad alta resistenza

* Guida a rulli di classe P a tre assi

* Colonna a spina di pesce a campata lunga

2, Buona precisione e mantenimento della precisione

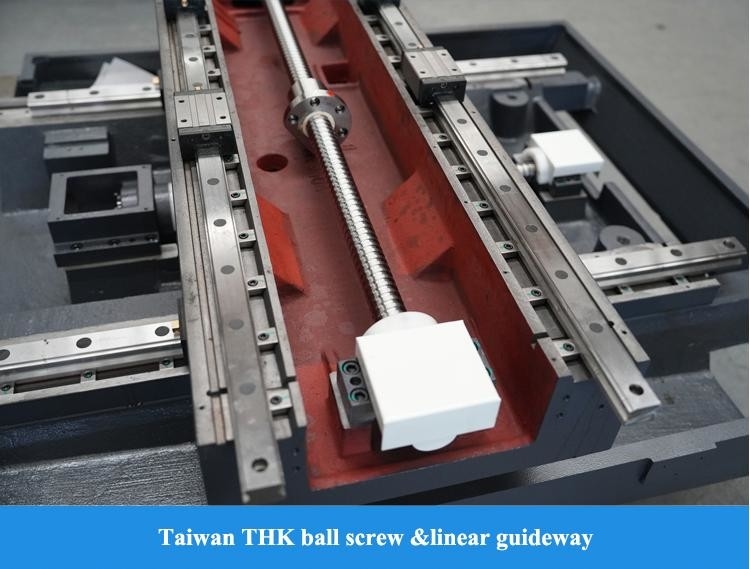

* Vite a ricircolo di precisione C3 pre-tirata
* Tecnologia a simmetria termica
* Tecnologia di compensazione degli errori
3, Sicurezza, protezione ambientale, produttività efficiente
* Spostamento rapido a tre assi 48 m/min
* Mandrino diretto 12000 RPM
* Estrattore di trucioli a doppia spirale del letto
Dettagli del prodotto:

SMTCL CNC Vertical Milling Machine VMC1100Q Centro di lavorazione CNC verticale a 4 assi con giradischi 1

Parametri del prodotto:

Articolo
Unità
VMC850Q
VMC1000Q
VMC1100Q
Capacità
Corsa asse X
mm
850
1000
1100
Corsa asse Y
mm
500
500
620
Corsa asse Z
mm
540
540
600
Distanza naso mandrino-superficie tavola
mm
120-660
120-660
120-720
Distanza naso mandrino-superficie colonna
mm
640
640
743
Tavola di lavoro
Dimensione tavola (L×P)
mm
1000×500
1200×500
1300×610
Carico massimo sulla tavola
kg
600
600
1000
Dimensione scanalatura a T
mm
18×5
18×5
18×5
Mandrino
Velocità del mandrino
rpm
10000
10000
10000
Cono mandrino/attacco mandrino
mm
Cono 7/24
Cono 7/24
Cono 7/24
BT40
BT40
BT40
Motore mandrino
kW
7.5/11
7.5/11
11/15
Coppia massima in uscita
N.m
35.8/70
35.8/70
52.5/95.5
Tipo di azionamento del mandrino

Cinghia dentata sincrona
Utensili
Modello portautensili

MAS 403 BT40
Modello tirante

MAS 403 P40T-I
Velocità di avanzamento
Traslazione rapida X,Y,Z
m/min
48/48/48
Potenza motore a 3 assi (X/Y/Z)
kW
1.8/1.8/3
1.8/1.8/3
3/3/3
Coppia motore a 3 assi (X/Y/Z)
N·m
11/11/20
11/11/20
20/20/20
Velocità di avanzamento di taglio massima
mm/min
1-20000
A.T.C
Tipo
pz
ATC con braccio robot
Modalità

Selezione utensile più vicino in bi-direzione
Capacità
Pcs
24
Lunghezza massima utensile
mm
300
Peso massimo utensile
kg
7
Diametro max. disco utensile - Completo
mm
80
Diametro max. disco utensile - Adiacente
mm
150
Tempo di cambio utensile (T-T)
sec
2.5
L'altezza tra la tavola e il suolo
mm
900
900
950
Altri
Dimensioni complessive
(L×P×A)
mm
2400×2975×2840
(Escluso il trasportatore di trucioli)
2700×2975×2840
(Escluso il trasportatore di trucioli)
2940×3450×3050
(Escluso il trasportatore di trucioli)
Peso netto della macchina
kg
5100
5400
6200
Requisito di potenza totale
KVA
18

18
25
Configurazione standard:
1. Sistema di controllo FANUC OI-MF TYPE(5)β
2. Mandrino da 10000 RPM, collegato a cinghia
3. Magazzino utensili a manipolatore a 24 dischi
4. Serbatoio dell'acqua + trucioli di lavaggio del letto
5. Pistola ad aria pulita, luce di lavoro, spia
Configurazione selettiva:
1. Sistema Fanuc Oi-MF TAPE(l)β
2. Sistema Fanuc Oi-MF TAPE(l)α
3. Sistema CNC Siemens 828D
4. Mandrino meccanico a connessione diretta da 12000 RPM
5. Mandrino motorizzato da 16000 RPM, 24000
6. Tavola rotante a 4° asse
7. Raffreddamento interno 2MPa, 3MPa, 5MPa, 7MPa
8. Separatore olio-acqua
9. Rimozione trucioli a catena
10. Pistola ad acqua pulita
11. Ispezione utensili e pezzi
12. Porta automatica
13. Blocco porta di sicurezza
14. Armadio elettrico e climatizzazione

IL NOSTRO SERVIZIO:

Assicurati di ricevere una macchina di alta qualità
1. Ogni parte deve essere ispezionata
2. Oltre 100 controlli del processo di produzione
3. Oltre 200 elementi di ispezione
4. Elaborazione di campioni di ogni macchina
5. 72 ore di prova prima della consegna

Perché scegliere noi:
◆ Senso di alta qualità, le richieste dei clienti vengono prima di tutto
◆ 30 anni + di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore high-tech con capacità di ricerca e progettazione
◆ Sistema di fornitura stabile e maturo
◆ Giovani vendite e ingegneri attivi per servizi immediati (24 ore online)
◆ Aggiornamento del meccanismo in base all'ergonomia e alla facilità di manutenzione
◆ Il nostro principio di progettazione della struttura: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione
Chi siamo:
SMTCL CNC Vertical Milling Machine VMC1100Q Centro di lavorazione CNC verticale a 4 assi con giradischi 2
Benvenuti a farci visita!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, in Cina. Siamo specializzati in torni CNC, centri di lavoro verticali, centri di lavoro orizzontali, centri di lavoro a portale, centri di lavoro a cinque assi, centri di tornitura-fresatura e varie altre attrezzature CNC. Abbiamo più di 200 tipi di macchine utensili. La qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica ha oltre 80 anni di storia nella produzione di macchine utensili. Il primo tornio, la foratrice e la alesatrice sono nati qui. Sono stati uno dei leader dell'industria cinese delle macchine utensili e il più grande produttore di macchine utensili in Cina. I prodotti di macchine utensili coprono automobili, aviazione, nuove energie, macchine edili, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie. Ci assumiamo la missione di fornire macchine utensili con tecnologia leader, alta qualità e un buon servizio ai nostri clienti in tutto il mondo!
La nostra fabbrica:
SMTCL CNC Vertical Milling Machine VMC1100Q Centro di lavorazione CNC verticale a 4 assi con giradischi 3

FAQ:

Q1. Sei una società commerciale o una società di produzione?

Siamo una società di produzione.
Q2. Quali sono i prodotti principali della tua azienda?
Siamo specializzati in tutti i tipi di macchine, come torni CNC, fresatrici CNC, centri di lavoro verticali, torni convenzionali, foratrici, foratrici radiali e così via.
Q3. È possibile fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per i nostri clienti al fine di aumentare l'efficienza.
Q4: Quali sono i termini di garanzia?
Forniremo una sostituzione per le parti che si dimostrano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pre-vendita: soluzioni personalizzate, pianificazione e progettazione; Servizio one-to-one
Post-vendita: servizio online 7 giorni su 24 ore, guida remota all'installazione, collegamento con il sistema software del cliente
Q6: Perché scegliere la tua azienda?
I prodotti dallo sviluppo, progettazione, produzione, assemblaggio dell'intero processo di produzione sono
eseguiti tra gli stabilimenti con una catena di produzione completa che è la tua garanzia più affidabile.
Q7: La tua azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Possiamo fornire questo tipo di servizio. Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione in base al programma dell'acquirente. Tutto questo può essere quotato ed elencato nel contratto. Il venditore collaborerà con l'acquirente per gestire il visto e la preparazione dell'installazione prima di andare all'estero.
Q8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione. lettera di credito irrevocabile a vista
