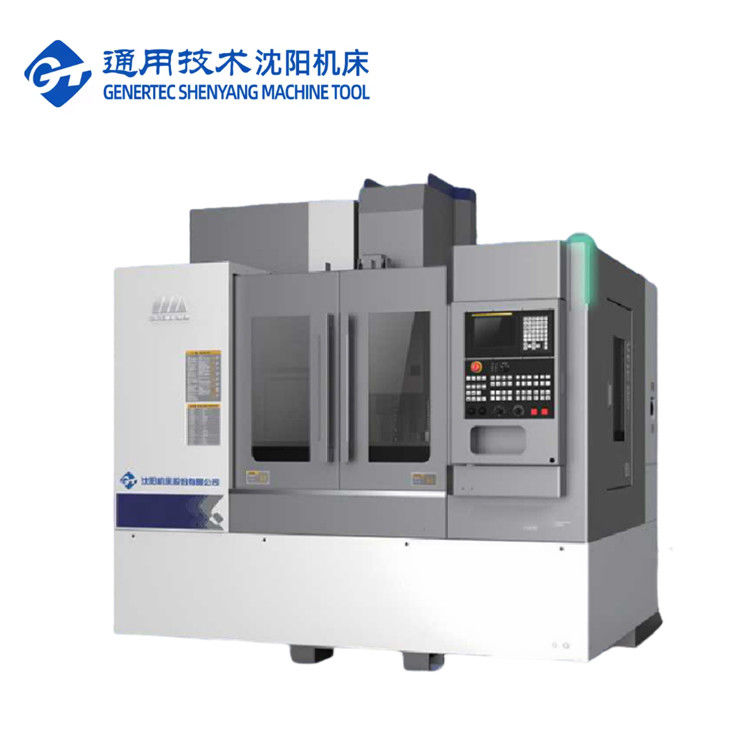

SMTCL 10000rpm FANUC Centro di lavorazione verticale a 3 assi VMC850Q Macchina di fresatura CNC a 4 assi con giradischi

Marchio: SMTCL
Numero di modello: VMC850Q
Luogo di origine: Cina
Certificazione: CE ISO
Quantità minima di ordine: 1 set
Capacità di fornitura: 50 insiemi al mese

Dettagli del prodotto


Marca: SMTCL tipo: VMC850Q VMC1000Q VMC1100Q
Nome del prodotto: Centro di lavorazione verticale Dimensione del tavolo (L×W): 1000×500mm
Carico massimo sul tavolo: 600Kg Corsa dell&#39;asse X: 850 mm
Corsa dell&#39;asse Y: 500 mm Corsa dell&#39;asse Z: 540 mm
A.T.C.: 24 ATC con braccio robot
Evidenziare

Un centro di lavorazione verticale di 3 assi

,

SMTCL VMC850Q

,

centro di lavorazione verticale di CNC di 4 assi

Descrizione del prodotto

SMTCL 10000rpm FANUC Centro di lavorazione verticale a 3 assi VMC850Q Macchina di fresatura CNC a 4 assi con giradischi

Descrizione del prodotto:

Centro di lavoro verticale CNC a 3 assi SMTCL VMC850Q Fresatrice CNC Centro di lavoro verticale CNC a 4 assi
Questo centro di lavoro verticale VMC850Q di nuova generazione adotta un layout del telaio verticale, struttura a scorrimento trasversale, colonna di aringhe alta e rigida, scatola del mandrino trapezoidale invertita, baricentro basso, letto rigido alto, binario di guida a rulli a tre assi, per garantire alla macchina una buona precisione di funzionamento, elevata resistenza ed eccellente stabilità di precisione; La struttura della macchina è semplice e compatta, la superficie è piccola, favorisce l'assemblaggio della linea automatica; Può essere fresatura di superfici, foratura, alesatura, alesatura, lavorazione di superfici 2D e 3D, maschiatura e altri processi di integrazione di lavorazioni meccaniche ad alta precisione. Funzionamento semplice, alta velocità e alta efficienza, intelligente e stabile.
Caratteristiche del prodotto:

1, alta rigidità e design ad alta stabilità

* Letto di fusione integrale ad alta resistenza

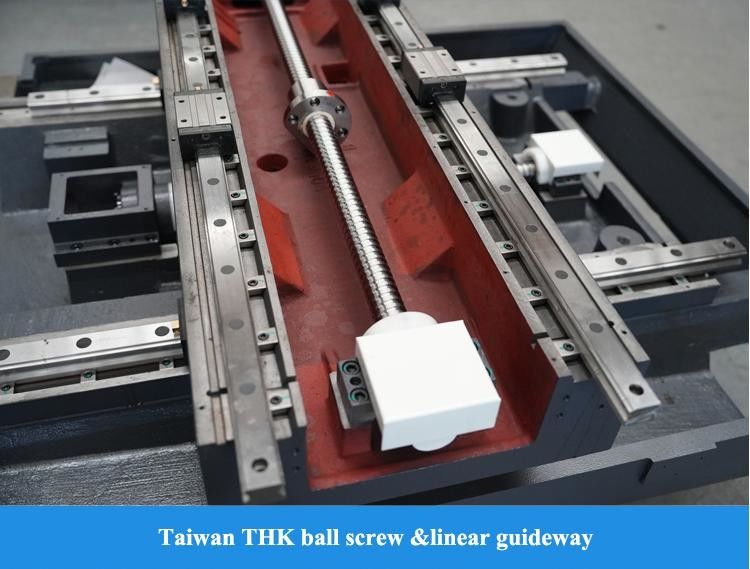

* Guida a rulli di classe P a tre assi

* Colonna a spina di pesce a campata lunga

2, buona precisione e mantenimento dell'accuratezza
* Vite pretrafilata C3
* Tecnologia di simmetria termica
* Tecnologia di compensazione degli errori
3, Sicurezza, tutela dell'ambiente, produttività efficiente
* Spostamento veloce a tre assi 48 m/min
* Mandrino diretto 12000 giri/min
* Letto aspiratrucioli a doppia spirale
Dettagli del prodotto:
Caratteristica 1: Stabile e affidabile: test completi, prestazioni costanti attraverso test comparativi
7 set di apparecchiature per testare le prestazioni dei lotti, 7 set di apparecchiature per testare il taglio
22 articoli per test di prestazione e 25 articoli per test di taglio per attrezzatura

SMTCL 10000rpm FANUC Centro di lavorazione verticale a 3 assi VMC850Q Macchina di fresatura CNC a 4 assi con giradischi

Valutazione di terze parti: livello di prestazione leader

SMTCL 10000rpm FANUC Centro di lavorazione verticale a 3 assi VMC850Q Macchina di fresatura CNC a 4 assi con giradischi

Caratteristica 2: Capacità di lavorazione di alta qualità - Tecnologia di controllo del segno del giunto dell'utensile ad alta precisione; elevata finitura superficiale, rugosità Ra 0,8 μm
Nome della parte: pezzo di prova per la marcatura del giunto dell'utensile
Industria: veicoli a nuova energia, robotica; materiale (AL6061)
Dimensioni della parte: 200×150×20 mm
Difficoltà del processo:
* Segni dei giunti dell'utensile sulla superficie della parte
* Verifica il mandrino della macchina e la stabilità della lavorazione
*Requisiti di qualità della superficie

SMTCL 10000rpm FANUC Centro di lavorazione verticale a 3 assi VMC850Q Macchina di fresatura CNC a 4 assi con giradischi

Caratteristica 3: Capacità di lavorazione di precisione ultra-micro - Elevata stabilità, lavorazione con ago fine da φ0,08 mm
Nome della parte: lavorazione per incisione D0.2mm
Industria: semiconduttori, medicina, ecc.; materiale: AL7075
Dimensioni della parte: φ40×30mm
Difficoltà del processo:
* Debole rigidità della posizione di lavorazione, soggetta a deformazione
* Verifica il controllo e la stabilità dell'avanzamento della macchina utensile
* Controllo preciso del runout e del setting dell'utensile
* Tecnologia di rimozione delle bave superficiali

SMTCL 10000rpm FANUC Centro di lavorazione verticale a 3 assi VMC850Q Macchina di fresatura CNC a 4 assi con giradischi

SMTCL 10000rpm FANUC Centro di lavorazione verticale a 3 assi VMC850Q Macchina di fresatura CNC a 4 assi con giradischi


Parametri del prodotto:

Articolo
Unità
VMC850Q
VMC1000Q
VMC1100Q
Capacità
Corsa dell'asse X
mm
850
1000
1100
Corsa dell'asse Y
mm
500
500
620
Corsa dell'asse Z
mm
540
540
600
Naso del mandrino sulla superficie del tavolo
mm
120-660
120-660
120-720
Dal naso del mandrino alla superficie della colonna
mm
640
640
743
Tavolo da lavoro
Dimensioni del tavolo (L×L)
mm
1000×500
1200×500
1300×610
Carico massimo sul tavolo
kg
600
600
1000
Dimensioni della scanalatura a T
mm
18×5
18×5
18×5
Mandrino
Velocità del mandrino
giri/min
10000
10000
10000
Cono del mandrino/gambo del mandrino
mm
Conicità 7/24
Conicità 7/24
Conicità 7/24
BT40
BT40
BT40
Motore mandrino
chilowatt
7,5/11
7,5/11
15/11
Coppia massima in uscita
Nm
35,8/70
35,8/70
52,5/95,5
Tipo di azionamento del mandrino

Cinghia dentata sincrona
Utensili
Modello portautensili

MAS403BT40
Modello con bottone a pressione

MAS403 P40T-I
Velocità di avanzamento
Traslazione rapida X,Y,Z
m/min
48/48/48
Potenza motrice a 3 assi (X/Y/Z)
kW
1,8/1,8/3
1,8/1,8/3
3/3/3
Coppia motore a 3 assi (X/Y/Z)
N·m
11/11/20
11/11/20
20/20/20
Velocità di avanzamento di taglio massima
mm/min
1-20000
ATC
Tipo
pc
ATC con braccio robotico
Modalità

Selezione dell'utensile più vicino in due direzioni
Capacità
Pz
24
Lunghezza massima dell'utensile
mm
300
Peso massimo dell'utensile
kg
7
Max troppo disco dia.-Pieno
mm
80
Max troppo disco dia.-Adiacente
mm
150
Tempo di cambio utensile (TT)
sez
2.5
L'altezza tra il tavolo e il suolo
mm
900
900
950
Altri
Dimensioni complessive
(L×LxA)
mm
2400×2975×2840
(Escludere il trasportatore di trucioli)
2700×2975×2840
(Escludere il trasportatore di trucioli)
2940×3450×3050
(Escludere il trasportatore di trucioli)
Peso netto della macchina
kg
5100
5400
6200
Fabbisogno energetico totale
KVA
18

18
25
Configurazione standard:

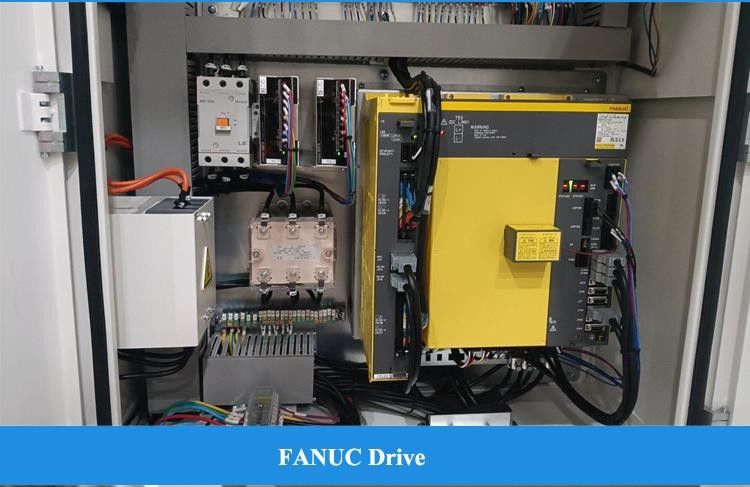

1. Sistema di controllo FANUC OI-MF TIPO (5)β
2. Mandrino da 10000 giri/min, collegato a cinghia
3. Magazzino utensili per manipolatore da 24 dischi
4. Serbatoio dell'acqua + chip per lo scarico del letto
5. Pulire la pistola ad aria compressa, la luce di lavoro e la spia
Configurazione selettiva:
1. Sistema Fanuc Oi-MF TAPE(l)β
2. Sistema Fanuc Oi-MF TAPE(l)α
3. Sistema CNC Siemens 828D
4. Mandrino meccanico a connessione diretta da 12000 giri/min
5. Mandrino motorizzato 16000 giri/min, 24000
6. Tavola rotante del 4° asse
7. Raffreddamento all'interno di 2MPa, 3MPa,5MPa,7MPa
8. Separatore olio-acqua
9. Estrattore di trucioli a catena
10. Pulire la pistola ad acqua
11. Ispezione dell'utensile e del pezzo
12. Porta automatica
13. Serratura di sicurezza della porta
14.Quadro elettrico e aria condizionata

IL NOSTRO servizio:

Assicurati di ricevere una macchina di alta qualità
1. Ogni parte deve essere ispezionata
2. Oltre 100 controlli del processo produttivo
3. Oltre 200 articoli di ispezione
4. Elaborazione del campione di ciascuna macchina
5. 72 ore di prova prima della consegna

Perché sceglierci:
◆ Senso della massima qualità, le richieste dei clienti vengono prima di tutto
◆ Oltre 30 anni di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore high-tech con capacità di ricerca e progettazione
◆ Sistema di fornitura stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei (online 24 ore su 24)
◆ Aggiornamento del meccanismo in base all'ergonomia e alla facile manutenzione
◆ Il nostro principio di progettazione della struttura: manutenzione e installazione facili, manutenzione a basso costo, non influiscono sulla produzione
Chi siamo:

SMTCL 10000rpm FANUC Centro di lavorazione verticale a 3 assi VMC850Q Macchina di fresatura CNC a 4 assi con giradischi

Benvenuti a farci visita!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, in Cina. Siamo specializzati in torni CNC, centri di lavoro verticali, centri di lavoro orizzontali, centri di lavoro a portale, centri di lavoro a cinque assi, centri di tornitura e varie altre attrezzature CNC. Abbiamo più di 200 tipi di macchine utensili. La qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
La nostra fabbrica vanta oltre 80 anni di storia nella produzione di macchine utensili. Qui sono nati il ​​primo tornio, il trapano e l'alesatrice. Sono stati uno dei leader dell'industria cinese delle macchine utensili e il più grande produttore di macchine utensili in Cina. I prodotti relativi alle macchine utensili coprono le automobili, l'aviazione, le nuove energie, le macchine edili, le navi, le valvole delle pompe, i cuscinetti, l'elettronica 3C, gli stampi e altri settori. La nostra missione è fornire alle macchine utensili tecnologia all'avanguardia, alta qualità e un buon servizio ai nostri clienti in tutto il mondo!
La nostra fabbrica:
SMTCL 10000rpm FANUC Centro di lavorazione verticale a 3 assi VMC850Q Macchina di fresatura CNC a 4 assi con giradischi

Domande frequenti:

Q1. Sei un'azienda commerciale o un'azienda manifatturiera?

Siamo un'azienda manifatturiera.
Q2. Quali sono i prodotti principali della vostra azienda?
Siamo specializzati in tutti i tipi di macchine, come tornio CNC, fresatrice CNC, centro di lavoro verticale, tornio convenzionale, trapano, trapano radiale e così via.
Q3. Potete fornire macchine personalizzate o SPM (macchine per scopi speciali)?
Sì, forniamo soluzioni Smart CNC per i nostri clienti al fine di aumentare l'efficienza.
Q4: quali sono i termini di garanzia?
Forniremo una sostituzione per le parti che si rivelano difettose per un periodo di 12 mesi,
a partire dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pr-vendita:Soluzioni personalizzate, pianificazione e design;Servizio one-to-one
Post vendita: servizio online 7 giorni su 24, guida remota all'installazione, collegamento al sistema software del cliente
Q6: Perché scegliere la tua azienda?
I prodotti provenienti dallo sviluppo, progettazione, produzione, assemblaggio dell'intero processo produttivo sono
effettuati tra stabilimenti con una filiera produttiva completa che è la vostra garanzia più affidabile.
Q7: La vostra azienda può inviare personale tecnico alla nostra azienda e indirizzare i nostri lavoratori all'estero?
Possiamo fornire questo tipo di servizio. Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione secondo il programma dell'acquirente. Tutti questi possono essere citati ed elencati nel contratto. Il venditore collaborerà con l'acquirente per occuparsi della preparazione del visto e dell'installazione prima di recarsi all'estero.
Q8: quali sono i Termini di Pagamento?
T/T Pagamento iniziale del 30% al momento dell'ordine, pagamento del saldo del 70% prima della spedizione. lettera di credito irrevocabile a vista
