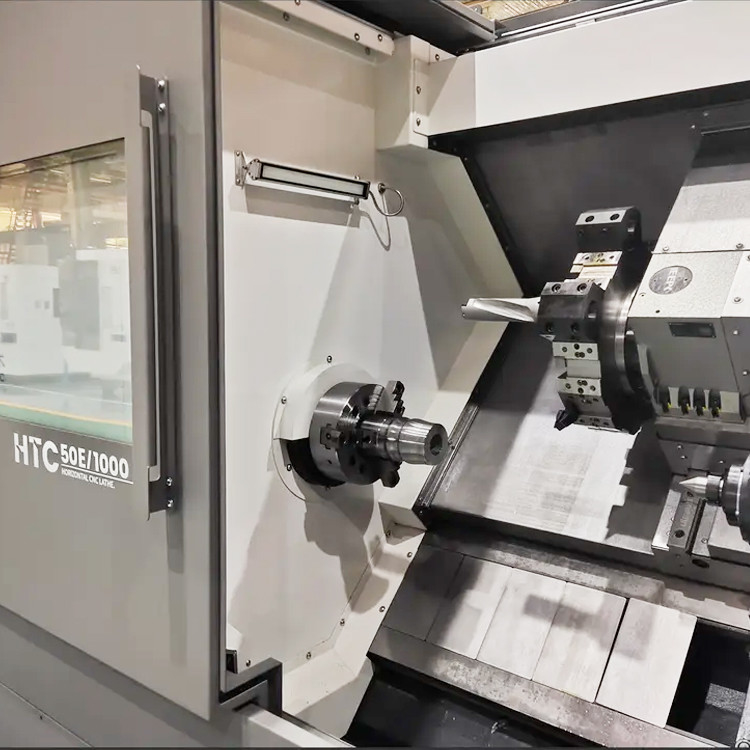

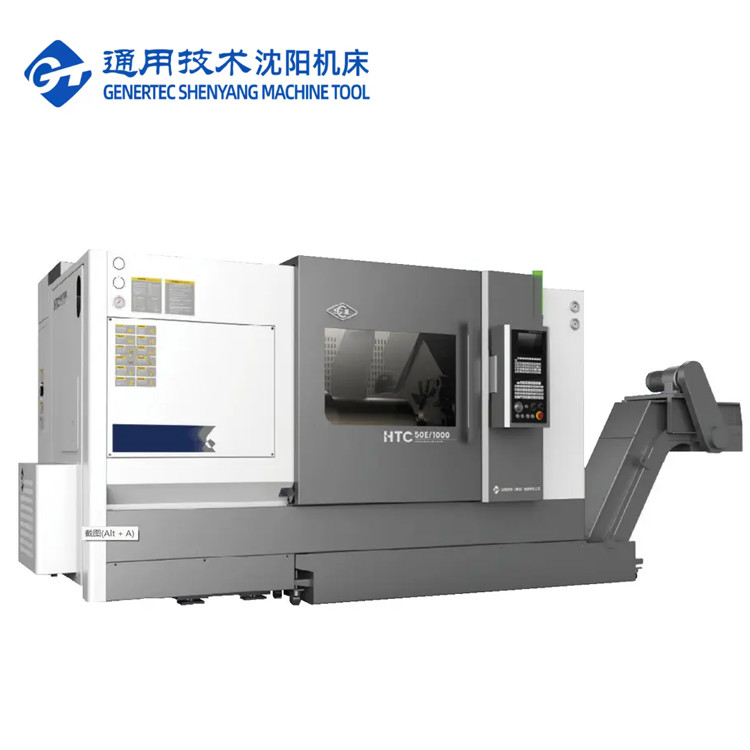

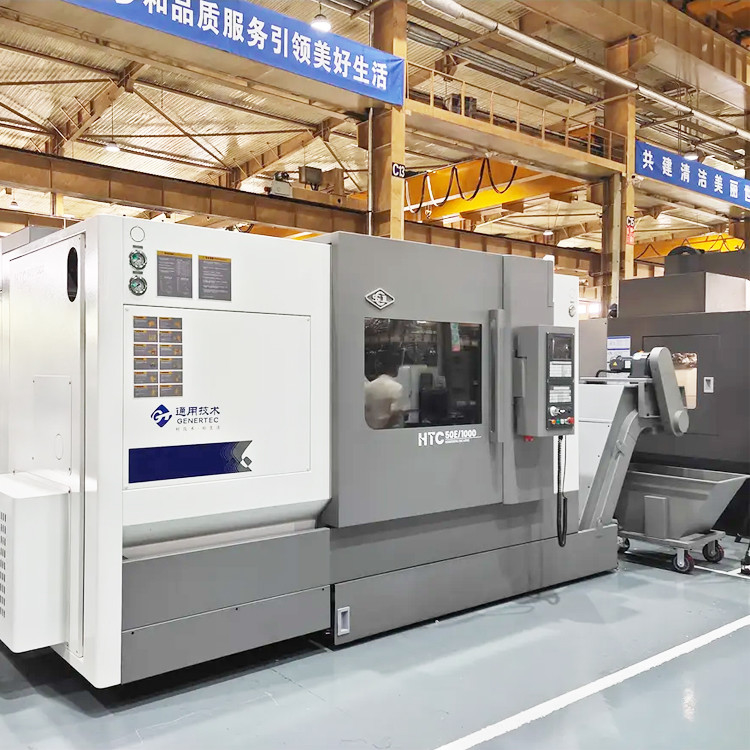

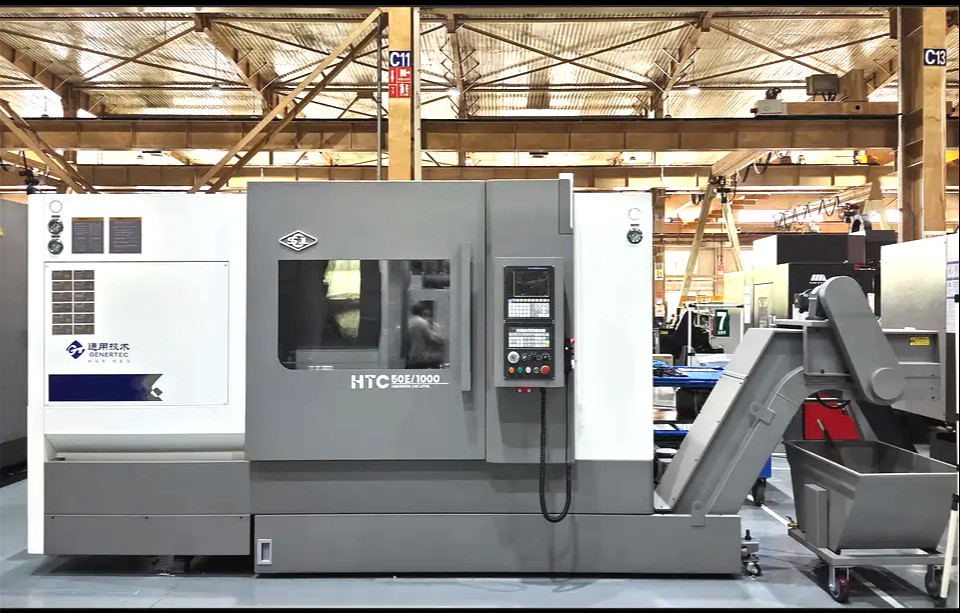

Tornio CNC HTC50E Fanuc per letto obliquo in metallo, centro di tornitura e fresatura SMTCL, tornio CNC
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | HTC50E |
|---|---|---|---|
| Sistema di controllo CNC: | GSK/FANUC/SIEMENS | CNC o no: | CNC |
| Parola chiave: | Macchina CNC per tornitore a letto inclinato | Max. oscillare sul letto: | Φ700,670、670 |
| Max. Sballare sullo scivolo.: | Φ500 | Lungozza girata: | 1000、1500、 2000 mm |
| Viaggio (asse X): | 320 mm | Viaggio (asse Z): | 1050、1550、2050 mm |
| Traversata rapida X/Z: | 24 m/min | Max. Velocità del fuso: | 50~3500 giri/h |
| Stazioni di postazione degli attrezzi: | Torretta servo a 12 stazioni orizzontale | ||
| Evidenziare |
Metallo letto inclinato CNC tornio macchina,Macchina a tornio CNC HTC50E,Controller FANUC |
||
Descrizione del prodotto
Descrizione del prodotto:
Caratteristiche del prodotto:
1. Letto integrale ad alta rigidità
|
Articolo
|
Unità
|
Serie HTC50E
|
|
|
Diametro massimo di oscillazione sul letto
|
mm
|
700/670/670
|
|
|
Lunghezza massima di taglio
|
mm
|
1000/1500/2000
|
|
|
Diametro massimo di taglio
|
mm
|
Albero 500/disco 550
|
|
|
Diametro massimo di oscillazione sul carrello
|
mm
|
500
|
|
|
Nasello mandrino
|
|
A2-8
|
|
|
Diametro foro mandrino
|
mm
|
80
|
|
|
Gamma di velocità del mandrino
|
giri/min/Nm
|
50~3500/344 Sistema GSK
|
|
|
Motore principale Coppia massima in uscita del mandrino 30 minuti / continuo
|
kW
|
30/22
|
|
|
Mandrino standard diametro
|
pollici
|
10''
|
|
|
Velocità di avanzamento rapido asse X
|
m/min
|
24
|
|
|
Velocità di avanzamento rapido asse Z
|
m/min
|
24
|
|
|
Corsa asse X
|
mm
|
320
|
|
|
Corsa asse Z
|
mm
|
1050/1550/2050
|
|
|
Diametro manicotto contropunta
|
mm
|
120
|
|
|
Corsa manicotto contropunta
|
mm
|
150
|
|
|
Corsa contropunta
|
mm
|
800/1300/1800
|
|
|
Conicità mandrino contropunta
|
Morse
|
5#
|
|
|

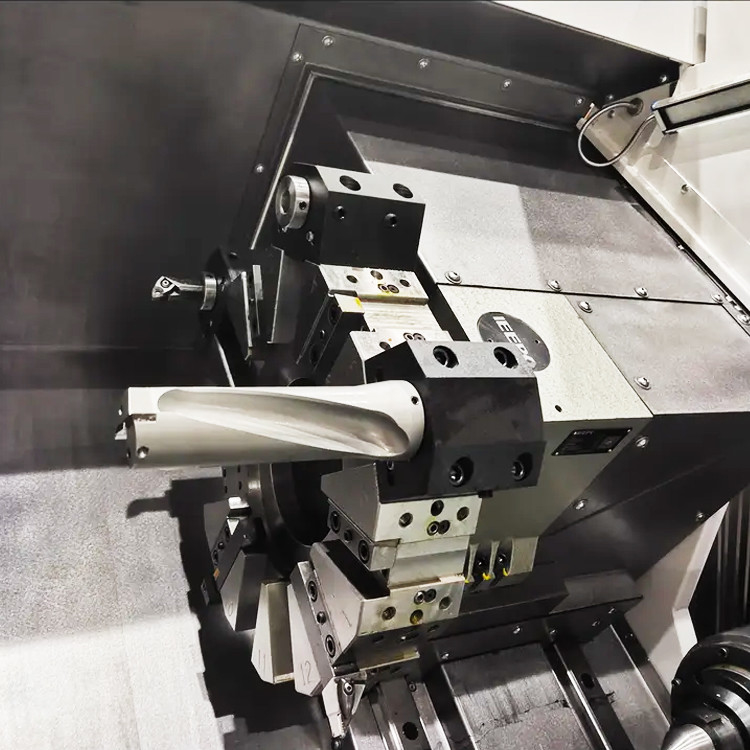

Forma torretta standard
|
|
Torretta servo orizzontale a 12 stazioni
|
|
|
Dimensione utensile
|
Utensile esterno
|
mm
|
25×25
|
|
Diametro barra alesatrice
|
mm
|
Ф40/Ф32/Ф25/Ф16
|
|
|
Precisione di posizionamento
|
Asse X
|
mm
|
0.010
|
|
Asse Z
|
mm
|
0.015
|
|
|
Precisione di posizione ripetuta
|
Asse X
|
mm
|
0.005
|
|
Asse Z
|
mm
|
0.007
|
|
|
Capacità di peso
|
Tipo disco
|
kg
|
200
|
|
Tipo albero
|
kg
|
800
|
|
|
Peso della macchina
|
|
|
7000/8500/10000
|
|
Aspetto della macchina utensile
|
Lunghezza × larghezza × altezza
|
mm
|
3700×2210×2200
4300×2210×2200 4900×2210×2200Precisione principale |
|
Voci di ispezione
|
Standard di fabbrica
|
|
|
Precisione di lavorazione
|
IT6
|
|
|
Rondità del pezzo lavorato (mm)
|
0.0025
|
|
|
Cilindricità del pezzo lavorato (mm)
|
0.016/300
|
|
|
Planarità del pezzo lavorato (mm)
|
0.020/Ф300
|
|
|
Rugosità superficiale del pezzo in lavorazione
|
Ra1.25μm
|
|
|
Precisione di posizionamento
|
Asse X (mm)
|
0.010
|
|
Asse Z (mm)
|
0.015
|
|
|
Precisione di posizionamento ripetuta
|
Asse X (mm)
|
0.005
|
|
Asse Z (mm) Z
|
0.007
|
|
Configurazione principale
|
N.
|
Nome
|
Produttore
|
Note
|
|
1
|
Sistema CNC
|
GSK
|
Opzionale FANUC
|
|
2
|
Motore principale
|
GSK
|
Opzionale FANUC
|
|
3
|
Servomotore
|
GSK
|
Opzionale FANUC
|
|
4
|
Vite a due assi
|
Nazionale
|
|
|
5
|
Guida a sfera a due assi
|
Nazionale
|
|
|
6
|
Cuscinetto mandrino
|
Importato
|
|
|
7
|
Cuscinetto a vite
|
Importato
|
|
|
8
|
Torretta servo a 12 stazioni
|
IEEPO
|
Altezza centrale 100
|
|
9
|
Mandrino
|
Provincia di Taiwan/Corea
|
10²Solido medio
|
|
10
|
Contropunta
|
La nostra fabbrica
|
Contropunta manuale senza blocco manicotto
|
|
11
|
Vaschetta di raffreddamento trucioli
|
Nazionale
|
Il nostro servizio:
1. Montaggio e debug prima della consegna
2. Rispondere entro 24 ore e procedere per risolvere il problema.
3. 1 anno di servizio di riparazione gratuito (solo danni non umani).
4. Soluzione di stoccaggio complessiva fornita
◆ 30 anni + di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore high-tech con capacità di ricerca e progettazione
◆ Sistema di fornitura stabile e maturo
◆ Giovani vendite e ingegneri attivi per servizi immediati (24 ore online)
◆ Aggiornamento del meccanismo in base all'ergonomia e alla facilità di manutenzione
◆ Il nostro principio di progettazione della struttura: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione
FAQ:
Q1. Sei una società commerciale o una società di produzione?
iniziando dalla data della polizza di carico della macchina.
Pre-vendita: soluzioni personalizzate, pianificazione e progettazione; Servizio one-to-one
Post-vendita: servizio online 7 giorni su 24 ore, guida remota all'installazione, collegamento con il sistema software del cliente
eseguiti tra gli impianti con una catena di produzione completa che è la tua garanzia più affidabile.
