Tornio CNC HTC50E Fanuc per letto obliquo in metallo, centro di tornitura e fresatura SMTCL, tornio CNC
Marchio:
SMTCL
Numero di modello:
HTC50E
Luogo di origine:
Cina
Certificazione:
CE ISO certification
Quantità minima di ordine:
1
Capacità di fornitura:
50 serie al mese
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | HTC50E |
|---|---|---|---|
| Sistema di controllo CNC: | GSK/FANUC/SIEMENS | CNC o no: | CNC |
| Parola chiave: | Macchina CNC per tornitore a letto inclinato | Max. oscillare sul letto: | Φ700,670、670 |
| Max. Sballare sullo scivolo.: | Φ500 | Lungozza girata: | 1000、1500、 2000 mm |
| Viaggio (asse X): | 320 mm | Viaggio (asse Z): | 1050、1550、2050 mm |
| Traversata rapida X/Z: | 24 m/min | Max. Velocità del fuso: | 50~3500 giri/h |
| Stazioni di postazione degli attrezzi: | Torretta servo a 12 stazioni orizzontale | ||
| Evidenziare |
Metallo letto inclinato CNC tornio macchina,Macchina a tornio CNC HTC50E,Controller FANUC |
||
Descrizione del prodotto
Descrizione del prodotto:

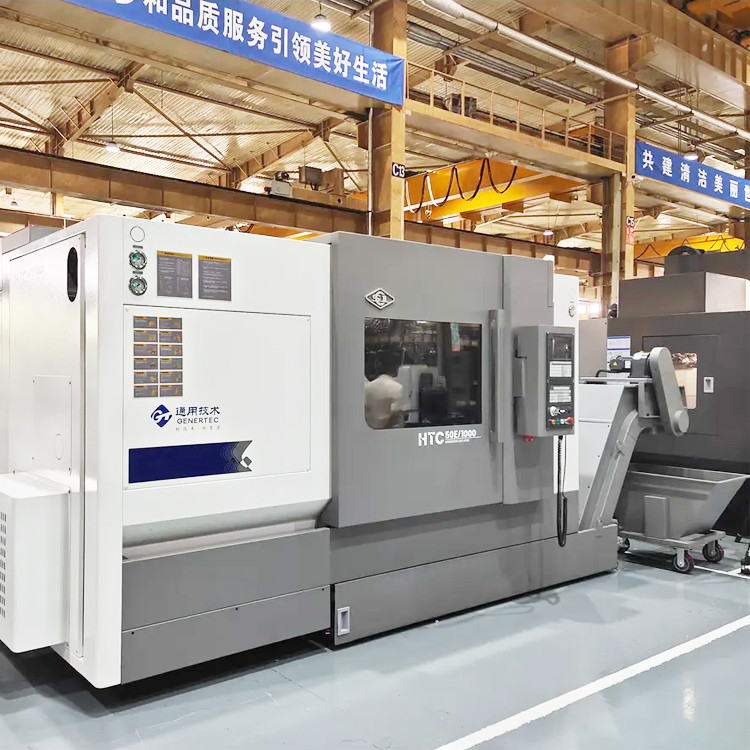

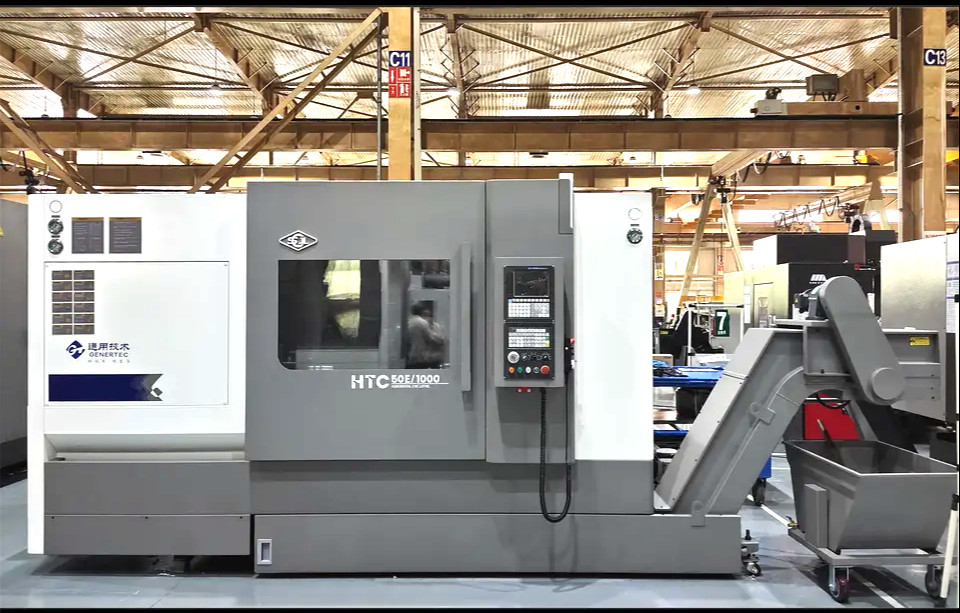

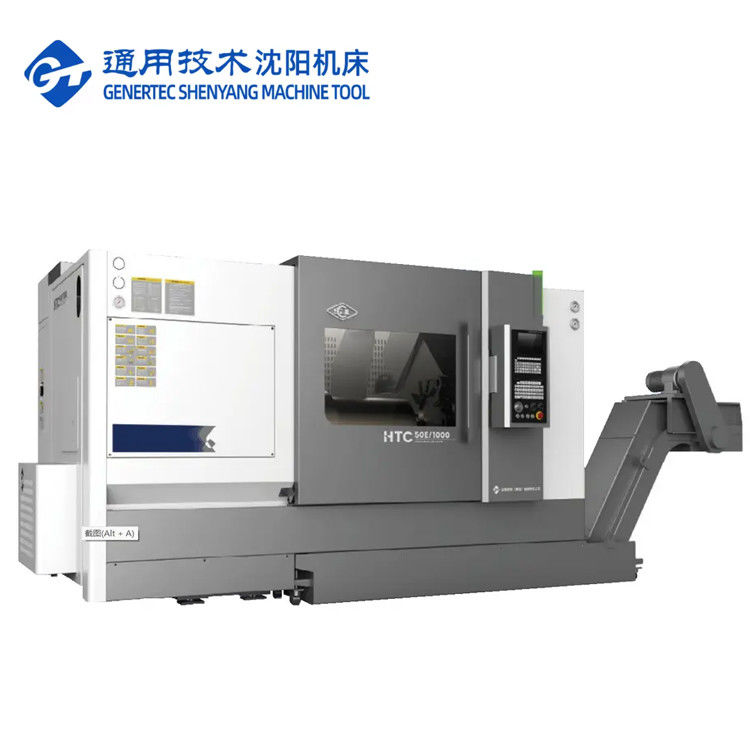

Tornio CNC a letto inclinato in metallo SMTCL HTC50E Centro di tornitura e fresatura Fanuc Tornio CNC
Il tornio CNC a letto inclinato HTC50E è una nuova generazione di tornio CNC. Come macchina utensile per uso generale, è particolarmente adatta per la lavorazione ad alta efficienza, ad alto volume e ad alta precisione di parti rotanti in settori come automobili, motori, cuscinetti e pressione idraulica.
Ingegno per creare un classico "Eredità"
Il tasso di localizzazione dell'intera macchina è del 100% Processo principale per ricostruire il marchio CS1
Prestazioni eccezionali Eccellente "Qualità"
"Tre" sviluppo del modulo, selezione del migliore Standardizzare la garanzia della qualità di produzione
Design ottimizzato Volume "Squisito"
Ottimizzazione del meccanismo interno della macchina utensile Una riduzione del 15% dello spazio
Caratteristiche del prodotto:

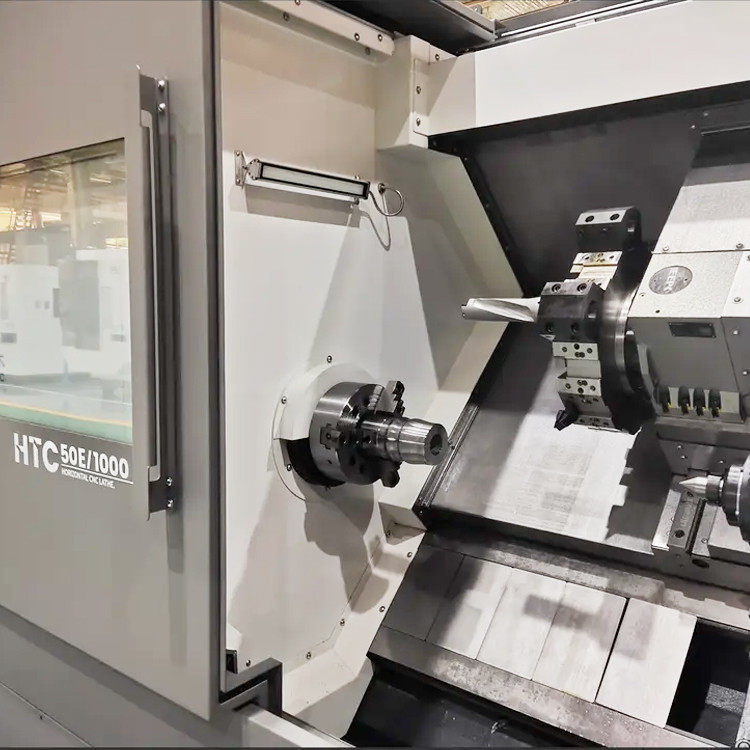

1. Letto integrale ad alta rigidità
2. Mandrino ad alta velocità, alta rigidità e alta precisione
3. Contropunta ad alta rigidità
4. Sistema di avanzamento ad alta rigidità

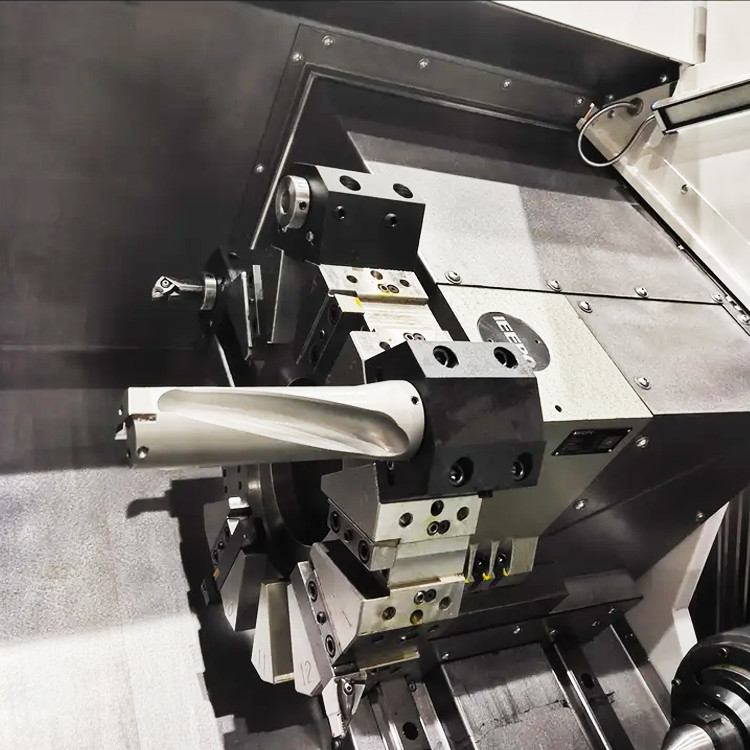

5. Torretta servo ad alta rigidità
6. Configurazione della guida di scorrimento
Dettagli del prodotto:
Parametri del prodotto:
Principali specifiche tecniche
Principali parametri tecnici
|
Articolo
|
Unità
|
Serie HTC50E
|
|
|
Diametro massimo di oscillazione sul letto
|
mm
|
700/670/670
|
|
|
Lunghezza massima di taglio
|
mm
|
1000/1500/2000
|
|
|
Diametro massimo di taglio
|
mm
|
Albero 500/disco 550
|
|
|
Diametro massimo di oscillazione sul carrello
|
mm
|
500
|
|
|
Nasello mandrino
|
|
A2-8
|
|
|
Diametro foro mandrino
|
mm
|
80
|
|
|
Gamma di velocità del mandrino
|
giri/min/Nm
|
50~3500/344 Sistema GSK
|
|
|
Motore principale Coppia massima in uscita del mandrino 30 minuti / continuo
|
kW
|
30/22
|
|
|
Mandrino standard diametro
|
pollici
|
10''
|
|
|
Velocità di avanzamento rapido asse X
|
m/min
|
24
|
|
|
Velocità di avanzamento rapido asse Z
|
m/min
|
24
|
|
|
Corsa asse X
|
mm
|
320
|
|
|
Corsa asse Z
|
mm
|
1050/1550/2050
|
|
|
Diametro manicotto contropunta
|
mm
|
120
|
|
|
Corsa manicotto contropunta
|
mm
|
150
|
|
|
Corsa contropunta
|
mm
|
800/1300/1800
|
|
|
Conicità mandrino contropunta
|
Morse
|
5#
|
|
|
Forma torretta standard
|
|
Torretta servo orizzontale a 12 stazioni
|
|
|
Dimensione utensile
|
Utensile esterno
|
mm
|
25×25
|
|
Diametro barra alesatrice
|
mm
|
Ф40/Ф32/Ф25/Ф16
|
|
|
Precisione di posizionamento
|
Asse X
|
mm
|
0.010
|
|
Asse Z
|
mm
|
0.015
|
|
|
Precisione di posizione ripetuta
|
Asse X
|
mm
|
0.005
|
|
Asse Z
|
mm
|
0.007
|
|
|
Capacità di peso
|
Tipo disco
|
kg
|
200
|
|
Tipo albero
|
kg
|
800
|
|
|
Peso della macchina
|
|
|
7000/8500/10000
|
|
Aspetto della macchina utensile
|
Lunghezza × larghezza × altezza
|
mm
|
3700×2210×2200
4300×2210×2200 4900×2210×2200Precisione principale |
|
Voci di ispezione
|
Standard di fabbrica
|
|
|
Precisione di lavorazione
|
IT6
|
|
|
Rondità del pezzo lavorato (mm)
|
0.0025
|
|
|
Cilindricità del pezzo lavorato (mm)
|
0.016/300
|
|
|
Planarità del pezzo lavorato (mm)
|
0.020/Ф300
|
|
|
Rugosità superficiale del pezzo in lavorazione
|
Ra1.25μm
|
|
|
Precisione di posizionamento
|
Asse X (mm)
|
0.010
|
|
Asse Z (mm)
|
0.015
|
|
|
Precisione di posizionamento ripetuta
|
Asse X (mm)
|
0.005
|
|
Asse Z (mm) Z
|
0.007
|
|
Configurazione principale
Configurazione principale della macchina utensile ed elenco delle parti acquistate
|
N.
|
Nome
|
Produttore
|
Note
|
|
1
|
Sistema CNC
|
GSK
|
Opzionale FANUC
|
|
2
|
Motore principale
|
GSK
|
Opzionale FANUC
|
|
3
|
Servomotore
|
GSK
|
Opzionale FANUC
|
|
4
|
Vite a due assi
|
Nazionale
|
|
|
5
|
Guida a sfera a due assi
|
Nazionale
|
|
|
6
|
Cuscinetto mandrino
|
Importato
|
|
|
7
|
Cuscinetto a vite
|
Importato
|
|
|
8
|
Torretta servo a 12 stazioni
|
IEEPO
|
Altezza centrale 100
|
|
9
|
Mandrino
|
Provincia di Taiwan/Corea
|
10²Solido medio
|
|
10
|
Contropunta
|
La nostra fabbrica
|
Contropunta manuale senza blocco manicotto
|
|
11
|
Vaschetta di raffreddamento trucioli
|
Nazionale
|
Il nostro servizio:
1. Montaggio e debug prima della consegna
2. Rispondere entro 24 ore e procedere per risolvere il problema.
3. 1 anno di servizio di riparazione gratuito (solo danni non umani).
4. Soluzione di stoccaggio complessiva fornita
Perché scegliere noi:
◆ Senso di alta qualità, le richieste dei clienti vengono al primo posto
◆ 30 anni + di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore high-tech con capacità di ricerca e progettazione
◆ Sistema di fornitura stabile e maturo
◆ Giovani vendite e ingegneri attivi per servizi immediati (24 ore online)
◆ Aggiornamento del meccanismo in base all'ergonomia e alla facilità di manutenzione
◆ Il nostro principio di progettazione della struttura: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione
◆ 30 anni + di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore high-tech con capacità di ricerca e progettazione
◆ Sistema di fornitura stabile e maturo
◆ Giovani vendite e ingegneri attivi per servizi immediati (24 ore online)
◆ Aggiornamento del meccanismo in base all'ergonomia e alla facilità di manutenzione
◆ Il nostro principio di progettazione della struttura: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione
Chi siamo:
Benvenuti a visitarci!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, in Cina. Siamo specializzati in torni CNC, centri di lavoro verticali, centri di lavoro orizzontali, centri di lavoro a portale, centri di lavoro a cinque assi, centri di tornitura-fresatura e varie altre apparecchiature CNC. Abbiamo più di 200 tipi di macchine utensili. La qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
SMTCL e il gruppo SYMGè la nostra fabbrica collaboratrice. Ha oltre 80 anni di storia nella produzione di macchine utensili. Il primo tornio, la foratrice e la alesatrice sono nati qui. Sono stati uno dei leader dell'industria cinese delle macchine utensili e il più grande produttore di macchine utensili in Cina. I prodotti di macchine utensili coprono automobili, aviazione, nuove energie, macchinari edili, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altri settori. Ci assumiamo la missione di fornire le macchine utensili con tecnologia leader, alta qualità e un buon servizio ai nostri clienti in tutto il mondo!
La nostra fabbrica:
Mostra:
FAQ:
Q1. Sei una società commerciale o una società di produzione?
Siamo una società di produzione.
Q2. Quali sono i prodotti principali della tua azienda?
Siamo specializzati in tutti i tipi di macchine, come torni CNC, fresatrici CNC, centri di lavoro verticali, torni convenzionali, foratrici, foratrici radiali e così via.
Q3. È possibile fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per i nostri clienti al fine di aumentare l'efficienza.
Q4: Quali sono i termini della garanzia?
Forniremo una sostituzione per le parti che si dimostrano difettose per un periodo di 12 mesi,
iniziando dalla data della polizza di carico della macchina.
iniziando dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pre-vendita: soluzioni personalizzate, pianificazione e progettazione; Servizio one-to-one
Post-vendita: servizio online 7 giorni su 24 ore, guida remota all'installazione, collegamento con il sistema software del cliente
Pre-vendita: soluzioni personalizzate, pianificazione e progettazione; Servizio one-to-one
Post-vendita: servizio online 7 giorni su 24 ore, guida remota all'installazione, collegamento con il sistema software del cliente
Q6: Perché scegliere la tua azienda?
I prodotti dallo sviluppo, progettazione, produzione, assemblaggio dell'intero processo di produzione sono
eseguiti tra gli impianti con una catena di produzione completa che è la tua garanzia più affidabile.
eseguiti tra gli impianti con una catena di produzione completa che è la tua garanzia più affidabile.
Q7: La tua azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Possiamo fornire questo tipo di servizio. Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione in base al programma dell'acquirente. Tutto questo può essere quotato ed elencato nel contratto. Il venditore collaborerà con l'acquirente per gestire il visto e la preparazione dell'installazione prima di andare all'estero.
Q8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione. lettera di credito irrevocabile a vista
