Tornio CNC HTC40B con letto inclinato, tornio per metalli e fresatrice SMTCL CNC
Marchio:
SMTCL
Numero di modello:
HTC40B500
Luogo di origine:
Cina
Certificazione:
CE ISO certification
Quantità minima di ordine:
1
Capacità di fornitura:
50 serie al mese
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | HTC 40B500 |
|---|---|---|---|
| CNC o no: | CNC | Parola chiave: | Tornio inclinato di CNC del letto |
| Max. Lunghezza girata (mm): | 500 | Velocità massima del mandrino (rpm): | 3500 r.p.m |
| Viaggio (asse X): | 200 | Viaggio (asse Z): | 550 |
| Diametro di rotazione massimo: | Φ400 | Lunghezza massima di rotazione: | 500 |
| Swing massimo sul letto: | Φ600 | Max swing over slide: | Φ320 |
| Evidenziare |
Torni CNC HTC40B,Fresatrici,torni CNC |
||
Descrizione del prodotto
Descrizione del prodotto:
Tornio CNC a banco inclinato SMTCL HTC40B Tornio e fresatrice per metalli Tornio fresatrice
Serie HTC 40BIl tornio CNC a banco inclinato è utilizzato principalmente per la lavorazione di superfici cilindriche interne ed esterne, superfici coniche interne ed esterne con angolo di conicità arbitrario, superfici interne ed esterne rotanti complesse e filettature cilindriche e coniche di parti a forma di albero o a disco, e può essere utilizzato per scanalatura, foratura, alesatura, allargatura e alesatura.
Caratteristiche del prodotto:
1, Aumentare la coppia del mandrino, aumentare le specifiche dei cuscinetti, fornire maggiore potenza e rigidità, mandrino A2-8
2, HTC40B adotta un design a nervature ottimizzato del banco complessivo a 45°, che offre un migliore effetto di rimozione dei trucioli e una maggiore rigidità
3, Assicurarsi che il fluido di taglio non fuoriesca e che i trucioli di ferro siano più facili da raccogliere.
4, La contropunta HTC40B è dotata di guida di scorrimento integrata nel banco, manicotto telescopico, bloccaggio manuale, buona rigidità.
Dettagli del prodotto:
Mandrino integrale ad alta rigidità
Il prodotto aumenta la coppia del mandrino e migliora le specifiche dei cuscinetti per fornire maggiore potenza e rigidità. Il mandrino A2-8 è la configurazione standard e il mandrino A2-11 è opzionale.

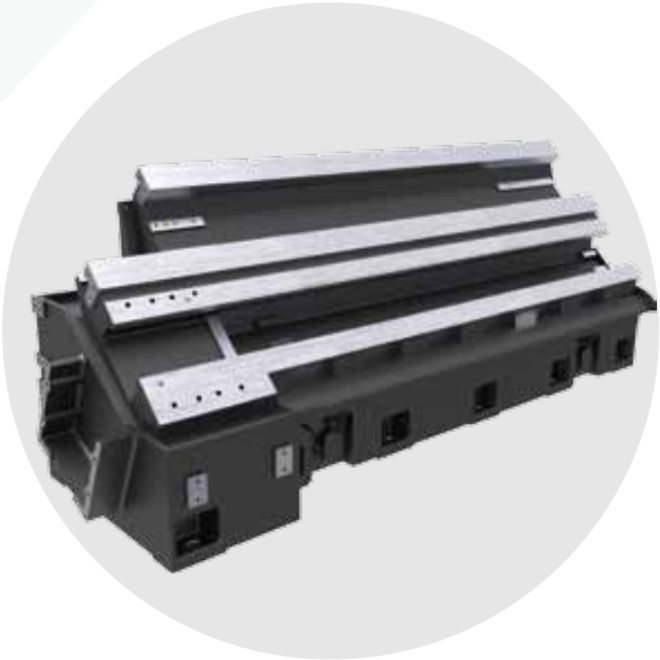

Corpo macchina utensile con inclinazione complessivaHTC40P adotta un design a forma di nervatura di ottimizzazione complessiva del corpo a 45° e presenta una migliore stabilità di carico durante il taglio. Il materiale del banco adotta ghisa ad alta densità e presenta elevata resistenza e buon assorbimento degli urti.
Guida di scorrimento temprata La guida adotta completamente la guida di scorrimento temprata, la larghezza della guida raggiunge i 110 mm e l'ampiezza della guida raggiunge i 380 mm, offrendo maggiore precisione di lavorazione e maggiore rigidità.

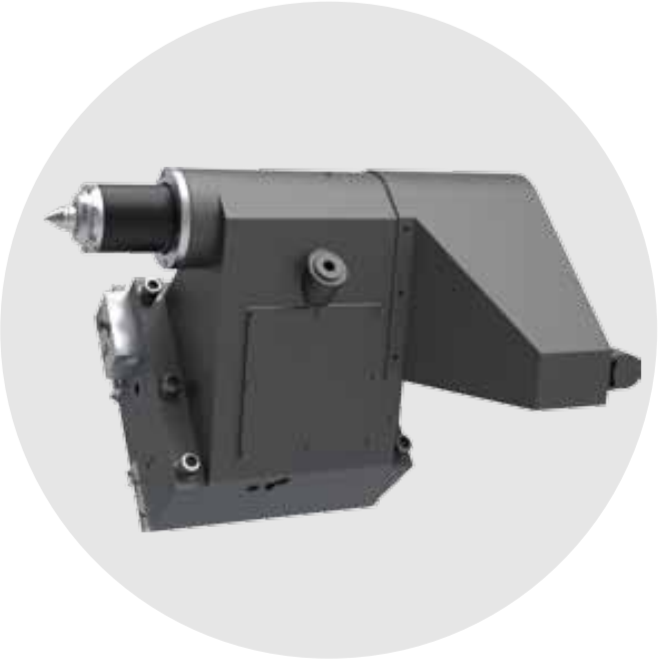

Contropunta con guida
La contropunta di HTC40P è configurata con guida di scorrimento integrata con il corpo della macchina utensile, manicotto telescopico e bloccaggio manuale e presenta una buona rigidità.
Torretta servo
La torretta adotta la modalità di bloccaggio idraulico a servoazionamento e la torretta presenta silenziosità, alta velocità, coppia elevata e cambio utensile rapido.
Alimentazione a 2 assi
L'asse X e l'asse Z adottano un servomotore per la guida e l'accoppiamento diretto con la vite a ricircolo di sfere viene realizzato tramite l'accoppiamento ad albero elastico, in modo che gli utenti ottengano una buona precisione di lavorazione e prestazioni di lavorazione stabili.
Parametri del prodotto:
|
Articoli
|
Unità
|
HTC40B/500
|
HTC40B/1000
|
|
|
Diametro massimo di oscillazione sul banco
|
mm
|
Φ600
|
Φ560
|
|
|
Lunghezza massima di taglio
|
mm
|
500
|
970
|
|
|
Diametro massimo di taglio
|
mm
|
400
|
400
|
|
|
Diametro massimo di oscillazione sulla slitta
|
mm
|
Φ320
|
Φ350
|
|
|
Nasello del mandrino
|
mm
|
A2-8
|
A2-8
|
|
|
Diametro del foro del mandrino
|
mm
|
Φ80
|
Φ80
|
|
|
Diametro massimo della barra passante
|
mm
|
Φ65
|
Φ65
|
|
|
Gamma di velocità del mandrino
|
giri/min
|
50-3500
|
50-4000
|
|
|
Coppia massima in uscita del mandrino
|
Nm
|
245
|
177
|
|
|
Motore principale
|
KW
|
15/11
|
15/11
|
|
|
Diametro del mandrino
|
pollici
|
10'' 10''
|
8''
|
|
|
Velocità di avanzamento rapido asse X
|
m/min
|
30
|
30
|
|
|
Velocità di avanzamento rapido asse Z
|
m/min
|
30
|
30
|
|
|
Corsa asse X
|
mm
|
200
|
200
|
|
|
Corsa asse Z
|
mm
|
550
|
1050
|
|
|
Corsa contropunta
|
mm
|
100
|
100
|
|
|
Conicità del mandrino della contropunta
|
Mohs
|
5#
|
4#
|
|
|
Forma del porta utensili standard
|
mm
|
8 stazioni orizzontali
|
8 stazioni orizzontali
|
|
|
Coltello esterno
|
mm
|
25×25
|
25×25
|
|
|
Diametro barra di alesatura
|
mm
|
Φ40/Φ32/Φ25/Φ20
|
Φ40/Φ32/Φ25/Φ20
|
|
|
Capacità di peso (tipo disco)
|
kg
|
200
|
200
|
|
|
Capacità di peso (parti albero)
|
kg
|
500
|
500
|
|
|
Peso della macchina
|
kg
|
4200
|
4650
|
|
|
Aspetto della macchina utensile
|
Lunghezza × larghezza × altezza
|
2700×1900×2100
|
3570×1860×1850
|
|
Applicazione industriale:
Esempi di pezzi
1. Gabbia a sfere esterna, gabbia a sfere interna, albero rotore, alloggiamento differenziale,
2. Albero dentato, albero a camme, albero rotore turbocompressore, semiasse,
3. Rullo a piastra, stelo del pistone, albero trasversale, albero dello sterzo.
Il nostro servizio:
1. Montaggio e collaudo prima della consegna
2. Rispondere entro 24 ore e procedere alla gestione del problema.
3. 1 anno di servizio di riparazione gratuito (solo danni non umani).
4. Soluzione di stoccaggio complessiva fornita
Perché scegliere noi:
◆ Senso di qualità superiore, le richieste dei clienti vengono al primo posto
◆ 30 anni + di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore high-tech con capacità di ricerca e progettazione
◆ Sistema di fornitura stabile e maturo
◆ Vendite e ingegneri giovani e attivi per servizi immediati (24 ore online)
◆ Aggiornamento del meccanismo in base all'ergonomia e alla facilità di manutenzione
◆ Il nostro principio di progettazione della struttura: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione
◆ 30 anni + di storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore high-tech con capacità di ricerca e progettazione
◆ Sistema di fornitura stabile e maturo
◆ Vendite e ingegneri giovani e attivi per servizi immediati (24 ore online)
◆ Aggiornamento del meccanismo in base all'ergonomia e alla facilità di manutenzione
◆ Il nostro principio di progettazione della struttura: facile manutenzione e installazione, manutenzione a basso costo, non influisce sulla produzione
Chi siamo:
Benvenuti a farci visita!
Shanghai HD M&E Tech Co., Ltd si trova a Shanghai, in Cina. Siamo specializzati in torni CNC, centri di lavoro verticali, centri di lavoro orizzontali, centri di lavoro a portale, centri di lavoro a cinque assi, centri di tornitura-fresatura e varie altre attrezzature CNC. Abbiamo più di 200 tipi di macchine utensili. La qualità e la tecnologia dei prodotti hanno raggiunto il livello avanzato internazionale.
SMTCL e il gruppo SYMGè la nostra fabbrica collaboratrice. Ha oltre 80 anni di storia nella produzione di macchine utensili. Il primo tornio, la foratrice e la alesatrice sono nati qui. Sono stati uno dei leader dell'industria cinese delle macchine utensili e il più grande produttore di macchine utensili in Cina. I prodotti di macchine utensili coprono automobili, aviazione, nuove energie, macchinari edili, navi, valvole di pompe, cuscinetti, elettronica 3C, stampi e altre industrie. Ci assumiamo la missione di fornire le macchine utensili con tecnologia all'avanguardia, alta qualità e un buon servizio ai nostri clienti in tutto il mondo!
La nostra fabbrica:
Mostra:
FAQ:
Q1. Sei una società commerciale o una società di produzione?
Siamo una società di produzione.
Q2. Quali sono i prodotti principali della tua azienda?
Siamo specializzati in tutti i tipi di macchine, come torni CNC, fresatrici CNC, centri di lavoro verticali, torni convenzionali, foratrici, foratrici radiali e così via.
Q3. È possibile fornire una macchina personalizzata o SPM (macchina per scopi speciali)?
Sì, forniamo soluzioni CNC intelligenti per i nostri clienti al fine di aumentare l'efficienza.
Q4: Quali sono i termini della garanzia?
Forniremo una sostituzione per le parti che si dimostrano difettose per un periodo di 12 mesi,
iniziando dalla data della polizza di carico della macchina.
iniziando dalla data della polizza di carico della macchina.
Q5. Quali sono i servizi?
Pre-vendita: soluzioni personalizzate, pianificazione e progettazione; Servizio one-to-one
Post-vendita: servizio online 7 giorni su 24 ore, guida remota all'installazione, collegamento con il sistema software del cliente
Pre-vendita: soluzioni personalizzate, pianificazione e progettazione; Servizio one-to-one
Post-vendita: servizio online 7 giorni su 24 ore, guida remota all'installazione, collegamento con il sistema software del cliente
Q6: Perché scegliere la tua azienda?
I prodotti dallo sviluppo, progettazione, produzione, assemblaggio dell'intero processo di produzione sono
eseguiti tra gli stabilimenti con una catena di produzione completa che è la tua garanzia più affidabile.
eseguiti tra gli stabilimenti con una catena di produzione completa che è la tua garanzia più affidabile.
Q7: La tua azienda può inviare il personale tecnico alla nostra azienda e dirigere i nostri lavoratori all'estero?
Possiamo fornire questo tipo di servizio. Quando le macchine arrivano al sito di installazione dell'acquirente, possiamo inviare tempestivamente ingegneri meccanici ed elettrici per l'installazione in base al programma dell'acquirente. Tutto questo può essere citato ed elencato nel contratto. Il venditore collaborerà con l'acquirente per gestire il visto e la preparazione dell'installazione prima di andare all'estero.
Q8: Quali sono i termini di pagamento?
T/T 30% di pagamento iniziale al momento dell'ordine, 70% di pagamento del saldo prima della spedizione. lettera di credito irrevocabile a vista
