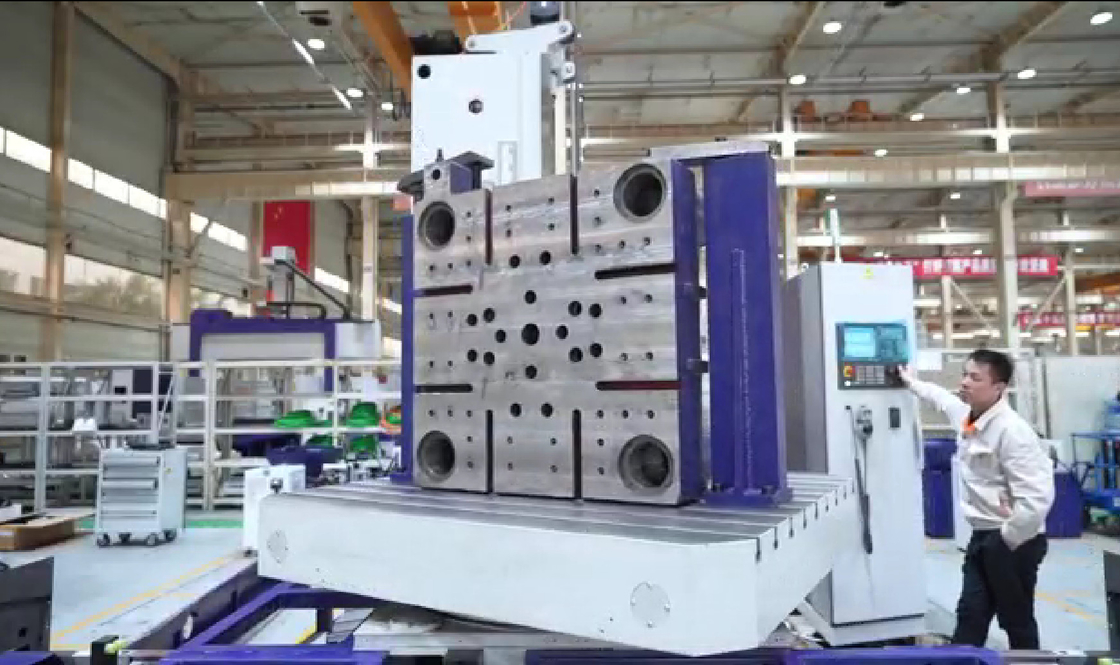

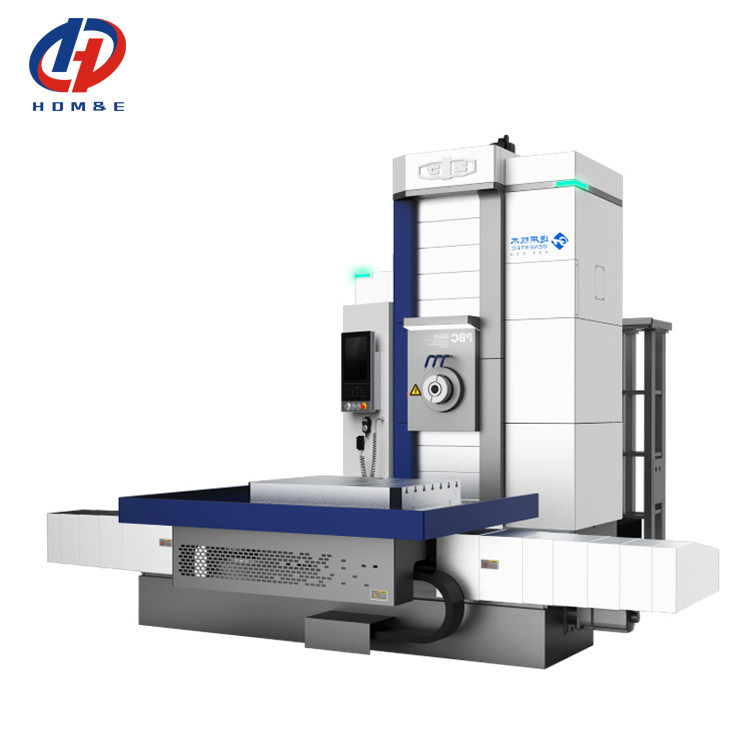

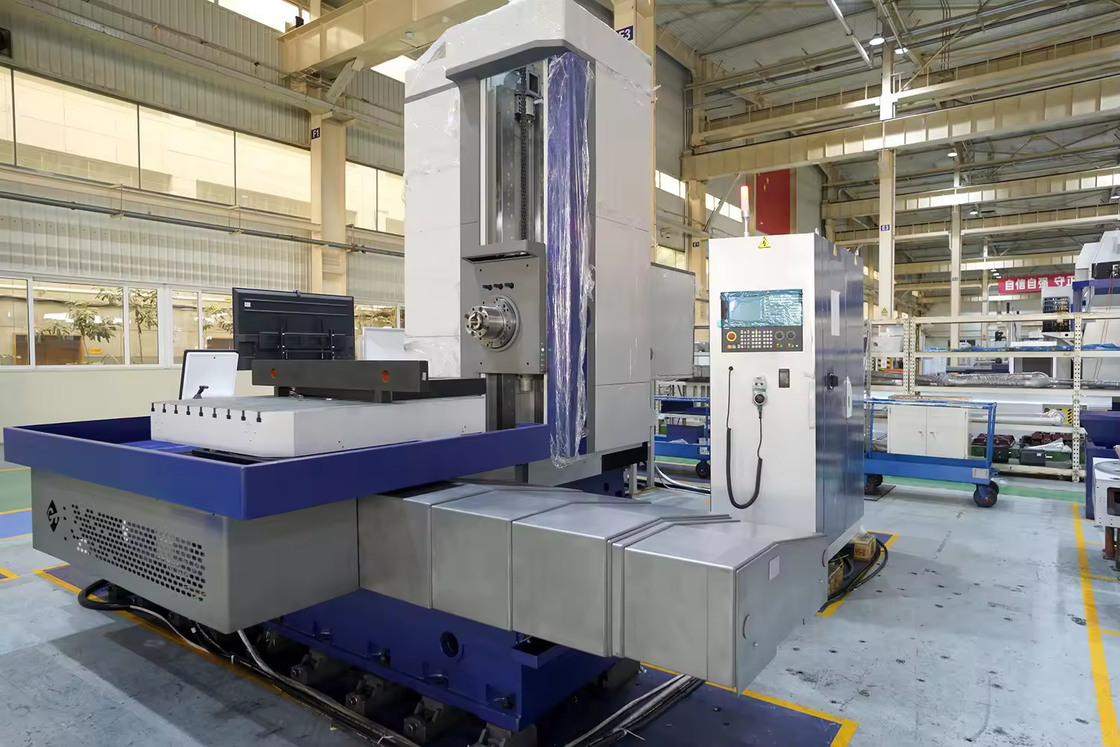

SMTCL PBC130RA Macchine per la fresatura di foratura di foratura pesante a 5 assi
Dettagli del prodotto
| Marca: | SMTCL | Numero di modello: | PBC130RA |
|---|---|---|---|
| CNC o no: | Cnc | parola chiave: | Macchine per la fresatura CNC orizzontale |
| Velocità del mandrino: | 10-1500 giri/min | Dimensione del banco da lavoro: | 2000 × 2000 mm |
| Carico massimo del banco di lavoro: | 10/15/20/25/30 T | Percorso trasversale X del banco di lavoro: | 2000/3000/4000 mm |
| Viaggio verticale Y della testa: | 2500/3000 mm | Viaggio longitudinaleZ della colonna: | 2000/2500 mm |
| Viaggio di ram V: | 1000 mm | Percorso dello spinello W: | 900 mm |
| Evidenziare |
Macchine per la fresatura a foratura orizzontale SMTCL,Macchine per fresatura a foratura orizzontale per lavori pesanti,Fresatrici a foratura orizzontale a 5 assi |
||
Descrizione del prodotto
Descrizione del prodotto:
Caratteristiche del prodotto:
1La serie di macchine per la fresatura orizzontale e per la trivellazione CNC è in fase di introduzione della tecnologia avanzata tedesca, in base alla domanda del mercato.combinato con la struttura matura delle macchine utensili simili della nostra azienda e lo sviluppo delle macchine utensili.

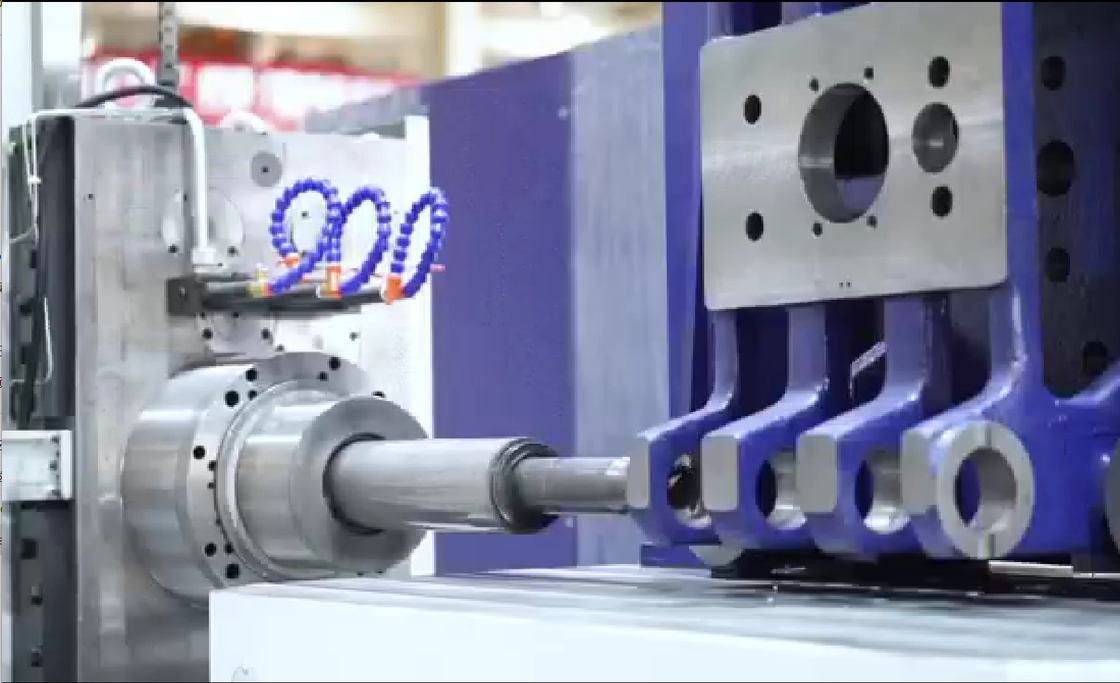

2"L'impiego della progettazione modulare, cioè attraverso l'interfaccia standard, permette di combinare liberamente i moduli in vari modi per formare varianti di prodotto per soddisfare le diverse esigenze del mercato.La macchina è principalmente fresatura e di noleggio, e può anche eseguire perforazioni, riaming, contraffacciamento, girare la faccia finale e girare e altri processi.

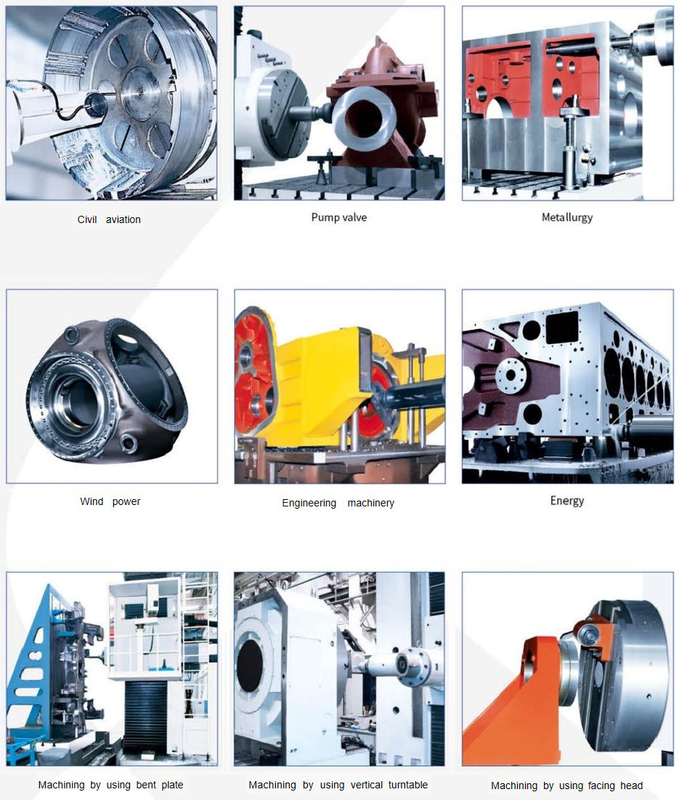

3,Soprattutto adatto per l'elaborazione di sistema poroso, le esigenze di distanza foro più precisi parti della scatola, la macchina può realizzare il posizionamento automatico di coordinate, ma anche può realizzare X, Y, Z,W, B qualsiasi collegamento a quattro assi di coordinate, può essere utilizzato per l'interpolazione di contorni di arco e per l'elaborazione tridimensionale delle superfici.
4Secondo le esigenze dell'utente, può essere dotato di giradischi CNC verticali, accessori di fresatura ad angolo destro per espandere la gamma di tecnologia di lavorazione delle macchine.
Dettagli del prodotto:
|
E '...
|
Unità
|
PBC 130RA
|
PBC 160RA
|
|
|
Dimensione del banco di lavoro
|
mm
|
10T:2000×2000;15T:2000×2000;20T:2000×2500;25T:2000×2000;30T:2500×2000;
|
||
|
Carico massimo del banco di lavoro
|
T
|
10/15/20/25/30
|
||
|
Diametro dello spinello
|
mm
|
φ130
|
φ160
|
|
|
Area di sezione del ram
|
mm
|
450 × 450
|
||
|
Foratura conica dello spinello
|
|
IS0 7:24 N0.50
|
IS0 7:24 N0.50
|
|
|
Specifica del bastone dello strumento
|
|
JT50/BT50
|
JT50/BT50
|
|
|
Velocità del mandrino
|
r/min
|
10-1500
|
10 - 1000
|
|
|
Potenza del motore principale
|
kW
|
41/49
|
41/49
|
|
|
Torsione massima dello spinello
|
Nm
|
1700/2100
|
2900/3500
|
|
|
Percorso trasversale X del banco di lavoro
|
mm
|
10T:2000/3000/3500/4000;15T:2000/3000/4000
20T/25T/30T:3500/4000
|
||
|
Viaggio verticale Y della testa
|
mm
|
2500/3000
|
||
|
Viaggio longitudinaleZ della colonna
|
mm
|
2000/2500
|
||
|
Viaggio di ram V
|
mm
|
1000
|
||
|
Percorso dello spinello W
|
mm
|
900
|
||
|
Rotazione del banco B
|
°
|
0.001×360
|
||
|
Velocità di alimentazione
|
X, Y, Z
|
mm/min
|
1-6000
|
|
|
V,W
|
mm/min
|
1-3000
|
||
|
B
|
r/min
|
0-1.
|
||
|
Velocità rapida
|
X, Y, Z
|
m/min
|
6
|
|
|
V,W
|
m/min
|
3
|
||
|
B
|
r/min
|
1
|
||
|
precisione di posizionamento
|
X, Y, Z
|
mm
|
0.02/1000,
0.012/1000 (scala della griglia)
|
|
|
V.
|
mm
|
0.025/0.015 (scala della griglia)
|
||
|
W
|
mm
|
0.025/0.012 (scala magnetica)
|
||
|
B
|
""
|
10/4X90°;6
|
||
|
precisione di riposizionamento
|
X, Y, Z
|
mm
|
0.012
|
|
|
V.
|
mm
|
0.012
|
||
|
W
|
mm
|
0.012
|
||
|
B
|
""
|
6
|
||
|
Sistema CNC
|
|
|
SIEMENS 828D
|
SIEMENS 828D
|
Il nostro servizio:
Assicurarsi di ricevere una macchina di alta qualità
1Ogni parte deve essere ispezionata.
4. Processo di campionamento di ciascuna macchina
5. 72 ore di prova prima della consegna
◆ 30 anni + storia di ricerca e sviluppo, l'azienda è stata fondata nel 1993
◆ Produttore ad alta tecnologia con capacità di ricerca e progettazione
◆ Sistema di approvvigionamento stabile e maturo
◆ Giovani venditori e ingegneri attivi per servizi istantanei ((24 ore online)
◆ Aggiornamento del meccanismo secondo l'ergonomia e facile manutenzione
◆ Il nostro principio di progettazione strutturale: facile manutenzione e installazione, basso costo di manutenzione, non influenzano la produzione
FAQ:
D. Lei è una società commerciale o produttiva?
a partire dalla data della polizza di carico della macchina.
Pr-sales:Soluzioni su misura, progettazione e progettazione;servizio individuale
Servizio post-vendita: 7 giorni 24 ore su linea, guida remota dell'installazione, collegamento con il sistema software del cliente
La Commissione ritiene che il programma di ricerca sia un'ottima soluzione per la creazione di posti di lavoro.
